Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Трансформаторы силовые малой мощности ОЛС-СВЭЛ-0,63(1,25)/6(10) применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и является комплектующим изделием.
В трехфазной сети трансформатор включается на линейное напряжение.

Описание

Описание

Назначение и область применения

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.005 ТУ

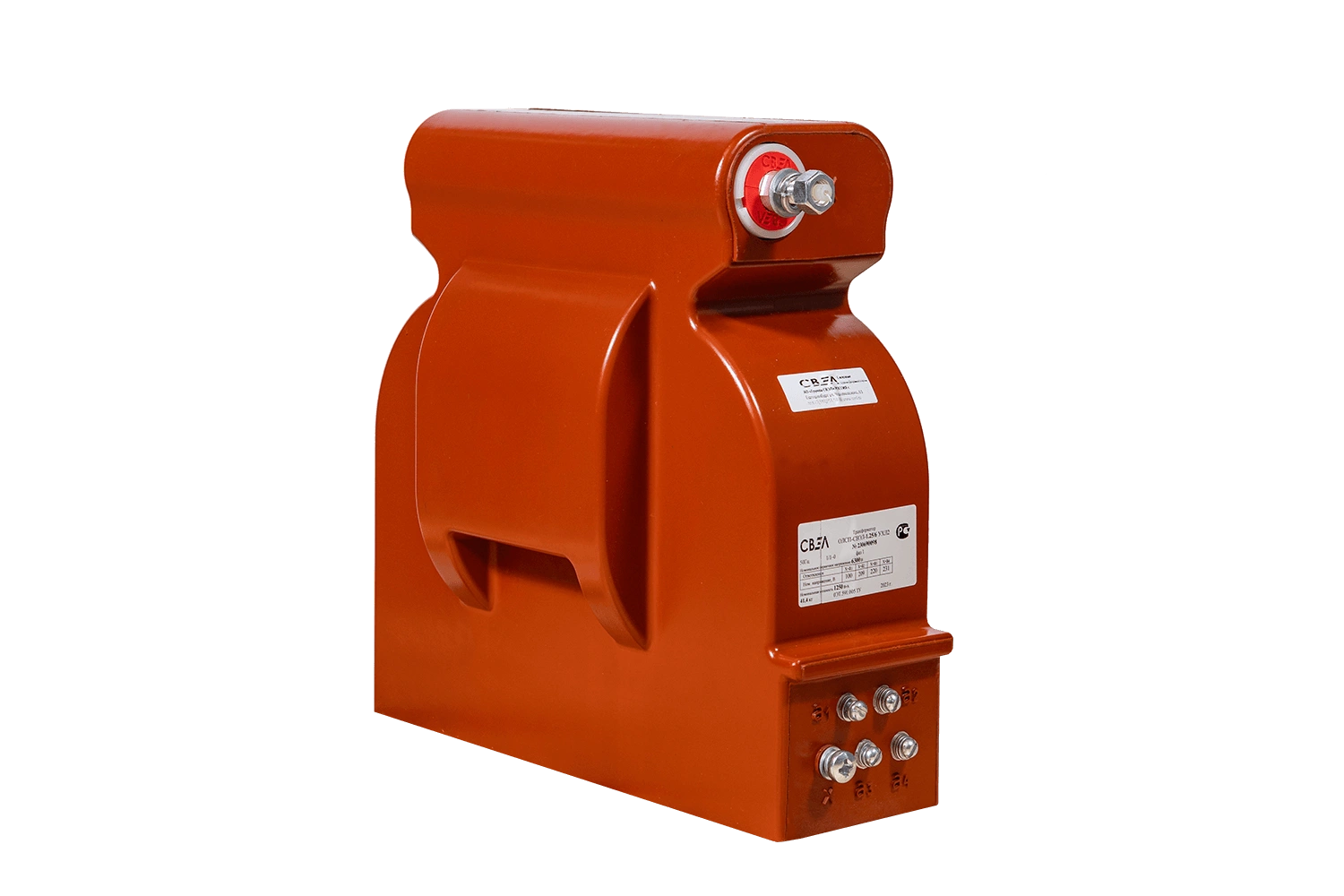

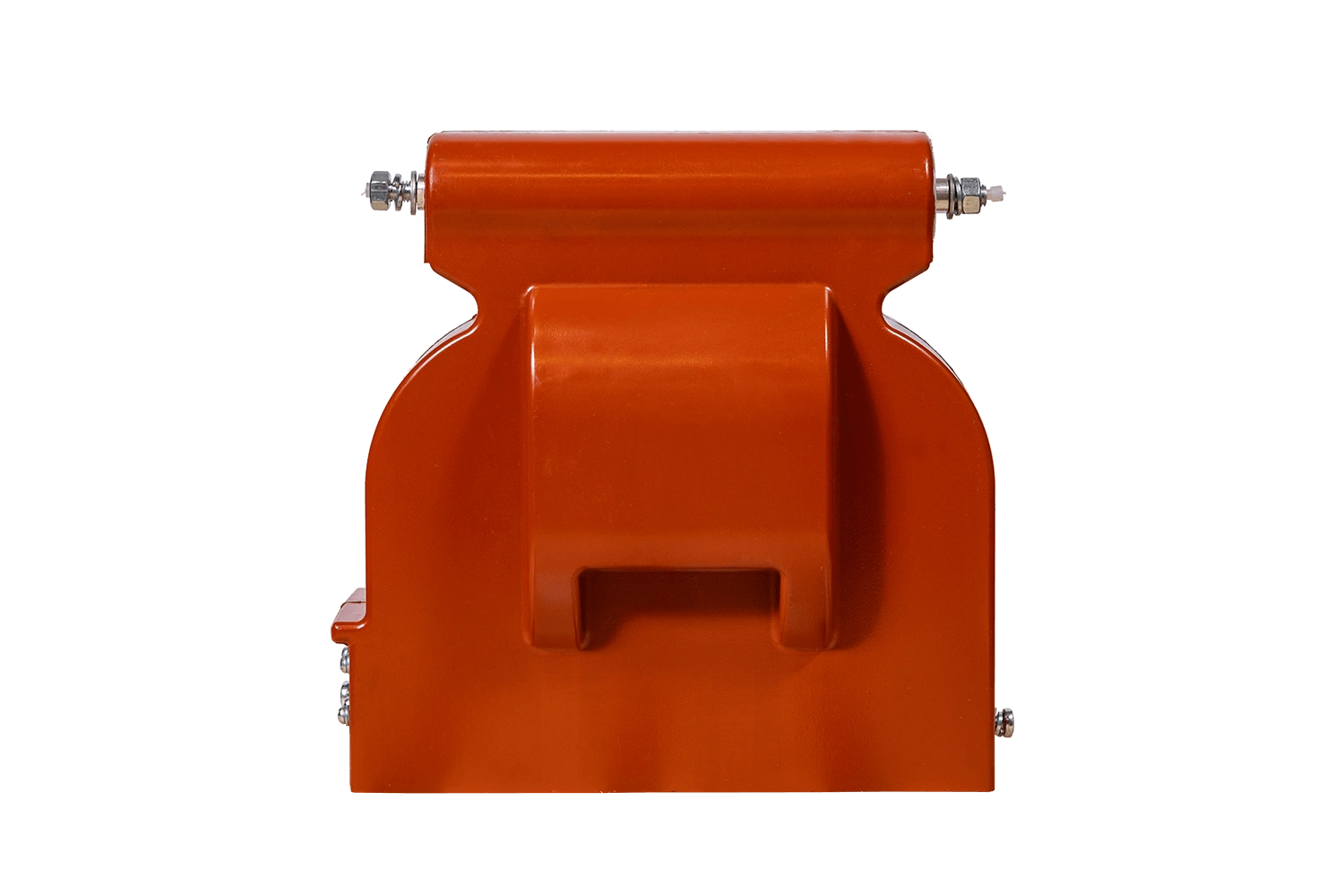

Описание конструкции

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с незаземляемой первичной обмоткой. По принципу конструкции — опорные, с литой изоляцией.

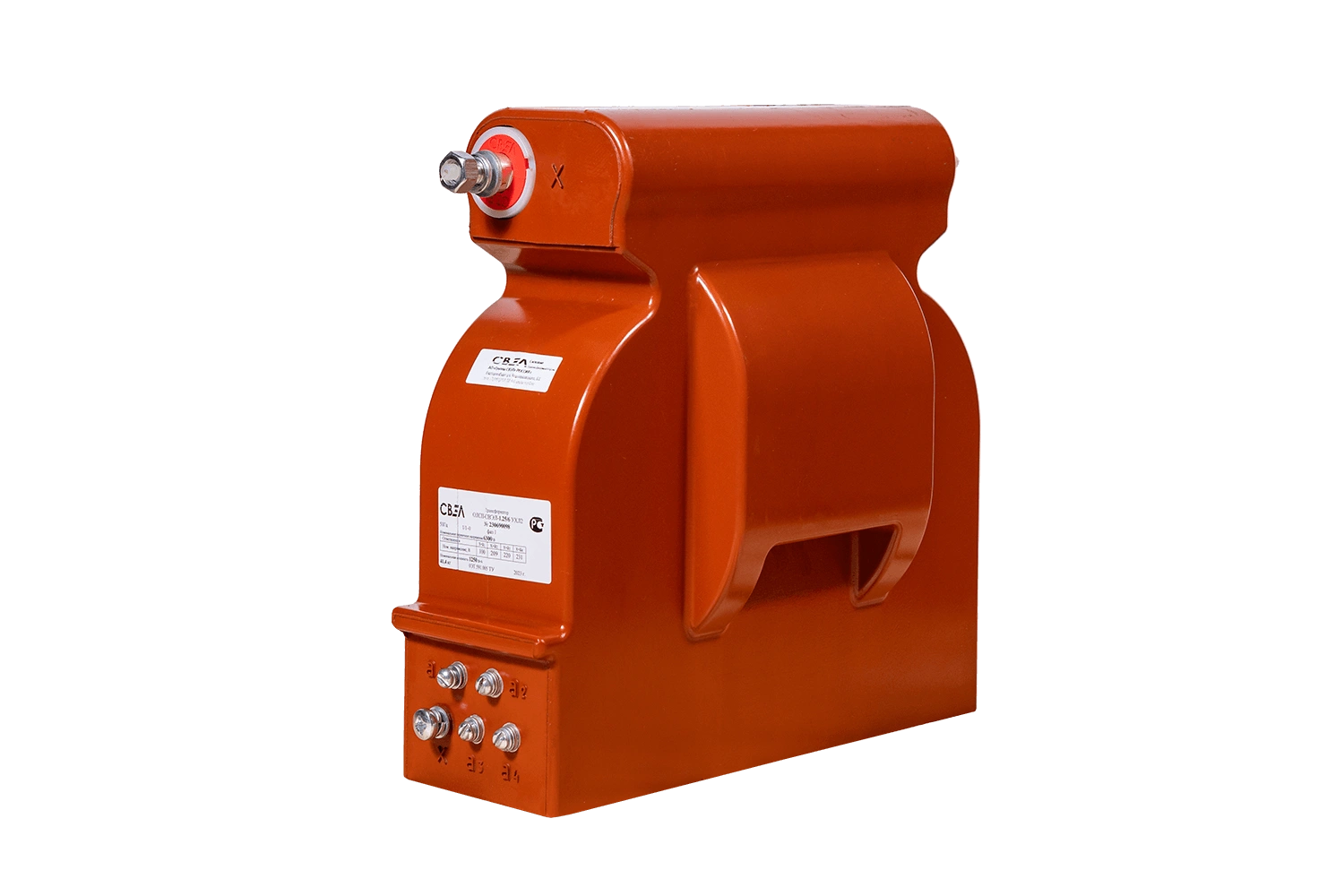

Выводы первичной обмотки расположены на верхней поверхности трансформатора и имеют полную изоляцию относительно «земли». Выводы вторичных обмоток расположены в нижней части литого блока.

Особенности конструкции

Исполнение трансформаторов со съемными электромагнитными предохранительными устройствами многоразового использования СПУЭ-СВЭЛ-10 для защиты от коротких замыканий во вторичной цепи и от перенапряжений в первичной цепи.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЛС(П)-СВЭЛ-0,63(1,25)/6(10)
            Наименование параметра Значение
    ОЛС(П)-СВЭЛ-0,63/6     ОЛС (П)-СВЭЛ-1,25/6     ОЛС (П)-СВЭЛ-0,63/10     ОЛС (П)-СВЭЛ-1,25/10
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальная частота переменного тока, Гц 50
Номинальное напряжение первичной обмотки, В 6300, 6600 10000, 10500, 11000
Номинальное напряжение основной вторичной обмотки, В
х – а1 100
х – а2 209
х – а3 220
х – а4 231
Номинальная мощность, В*А 630 1250 630 1250
Предельная мощность на ответвлении 220 В (х – а3) в течение 10 мин, В*А   2000
Ток холостого хода, % не более 30
Потери холостого хода, Вт, не более 50
Напряжение короткого замыкания, % 4,5
Потери короткого замыкания, Вт, не более 55
Схема и группа соединения обмоток 1/1-0

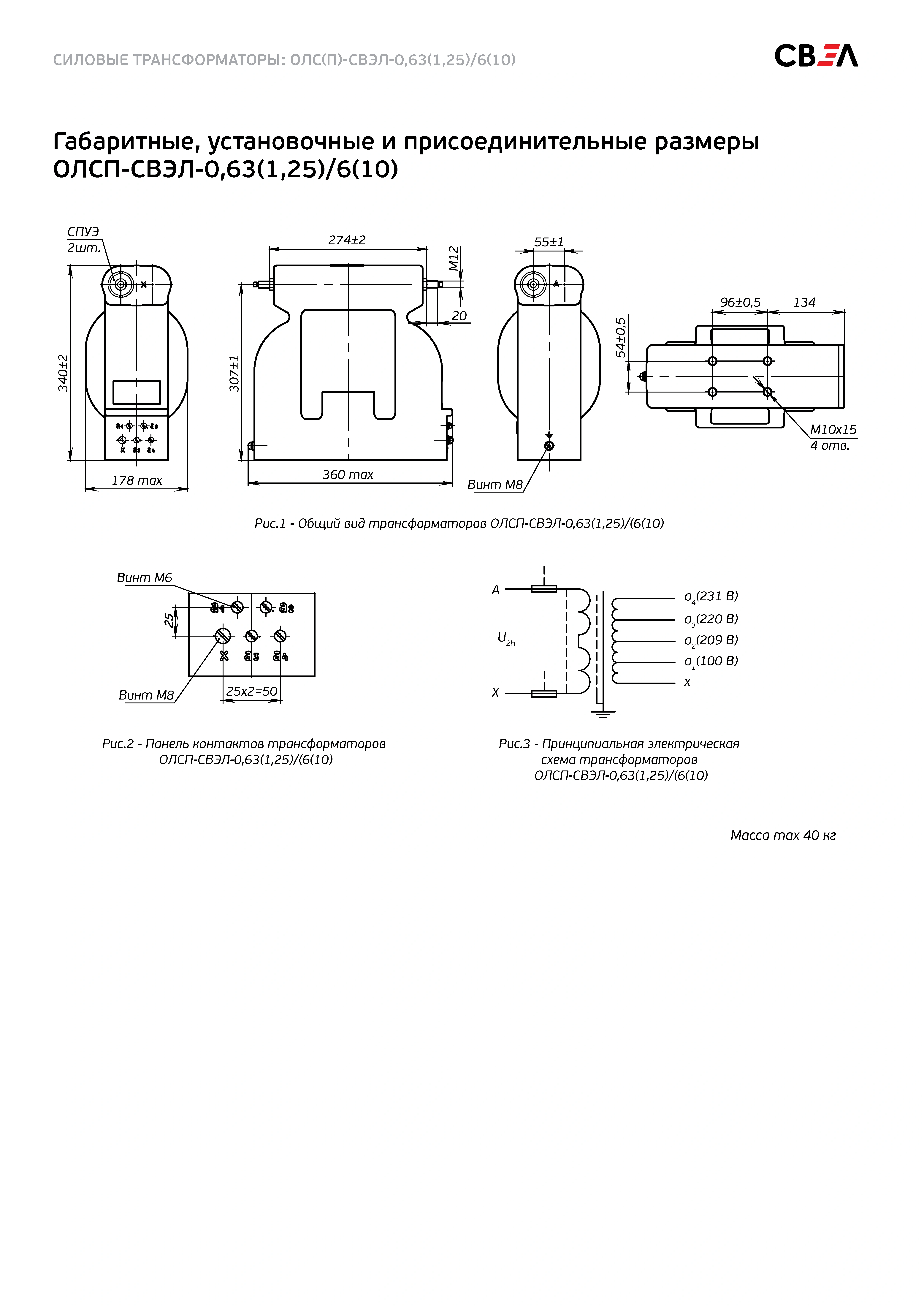

Чертежи

Чертежи
