Описание

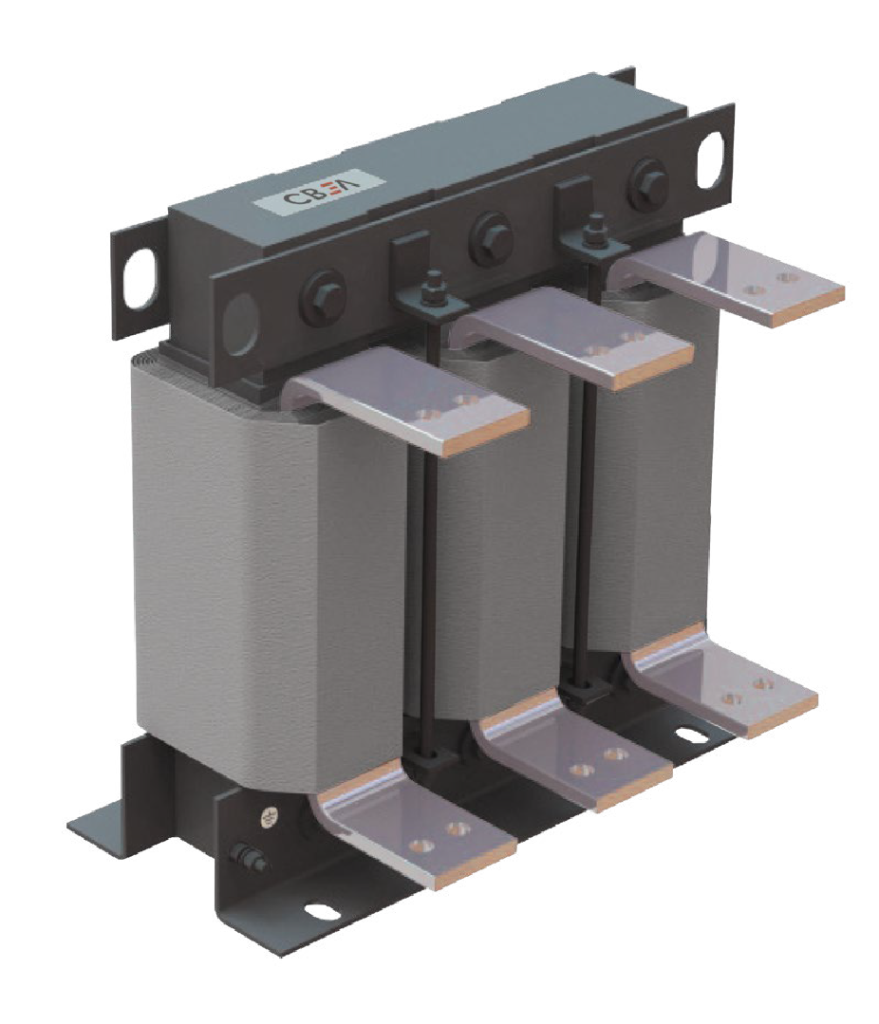

Используя многолетний опыт в разработке и изготовлении трансформаторного и реакторного оборудования, опираясь на мировые тренды, компания СВЭЛ освоила изготовление низковольтных дросселей для приводной техники:
- сетевые дроссели для ПЧ мощностью до 1200 кВт
- моторные дроссели для ПЧ мощностью до 1200 кВт
- ограничивающие дроссели dU/dt для ПЧ мощностью до 800 кВт
- антирезонансные дроссели для защиты конденсаторов в УКРМ мощностью до 100квар
- сглаживающие дроссели для цепей постоянного тока ПЧ мощностью до 630кВт

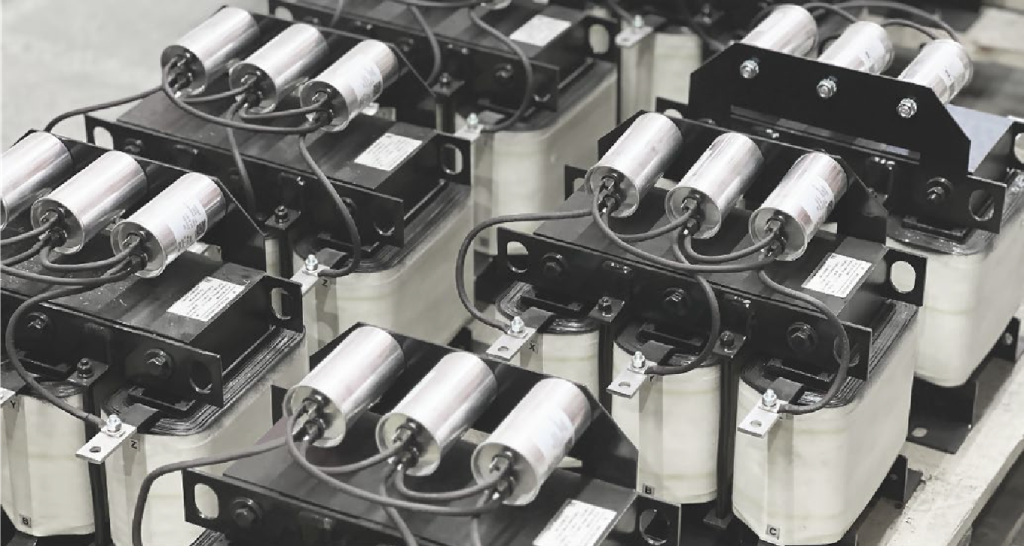

- синус-фильтры для ПЧ мощностью до 630 кВт
Все дроссели разработаны в полном соответствии с требованиями изготовителей преобразователей частоты и могут быть использованы для замены дросселей других изготовителей, как отечественных, так и зарубежных.
При изготовлении дросселей применяется современное технологическое оборудование, обеспечивающее высочайший уровень качества и исключающее влияние человеческого фактора. При этом за счет его применения достигается высокая точность геометрических размеров и электрических параметров готовых изделий.
При проектировании дросселей была применена технология «MultiGap». Суть технологии заключается в увеличении количества зазоров в стержнях сердечника, что обеспечивает высокую точность электрических параметров, снижение потерь и исключение локальных перегревов.
Все дроссели после сборки проходят VPI (Vacuum Pressure Impregnation) - вакуумно-нагнетательную пропитку термостойким компаундом с последующим его отверждением при термической обработке. Такая пропитка обеспечивает улучшение изоляции, повышение механической прочности, улучшение теплоотвода и повышение надежности готовых изделий.
Все готовые изделия проходят приемо-сдаточные испытания. Все испытания проводятся в соответствии с требованиями нормативной документации. В дополнение к обязательным испытаниям проводятся испытания имитирующие реальную работу дросселя в составе преобразователя частоты или иного агрегата, для установки в который он предназначен. Имитируется воздействие токами высших гармоник и т.п. Таким образом расчетные параметры дросселей подтверждаются реальными воздействиями.
Технические данные
Основные технические характеристики*:
- номинальное напряжение, В: 400, 690
- номинальный ток, А: 5…1600
* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.
Преимущества

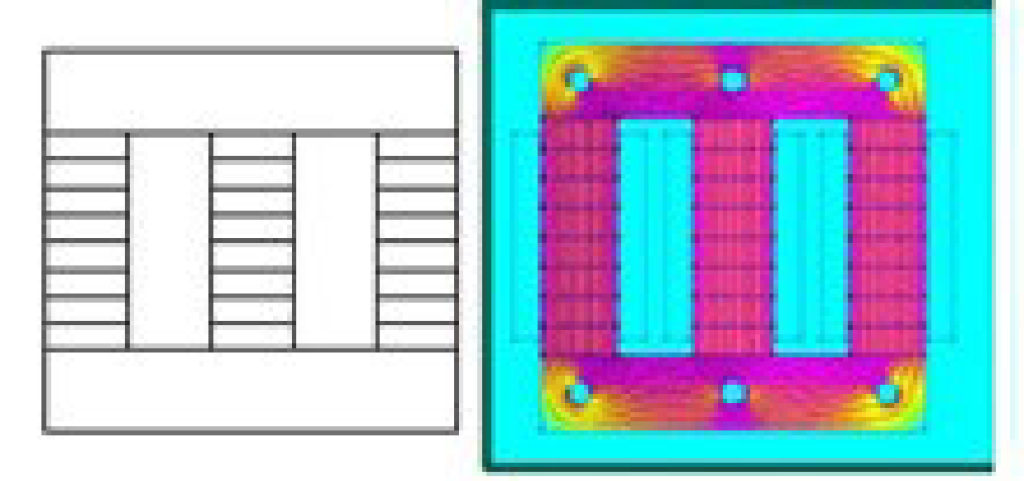

ТЕХНОЛОГИЯ «MultiGap» (много «тонких» зазоров)
Обеспечивает:
- высокую линейность
- равномерный нагрев
- низкие потери
- высокую точность электрических параметров
- высокую надежность и увеличенный срок службы
ТЕХНОЛОГИЯ «VPI»
Применение VPI критически важно для улучшения характеристик и увеличения срока службы дросселей.
- Улучшение изоляции: пропитка устраняет воздушные пустоты, которые могут стать причиной частичных разрядов и пробоев изоляции, особенно при высоких напряжениях или высокочастотных скачках.
- Механическая прочность: затвердевший компаунд монолитизирует обмотку, защищая ее от вибраций, механических повреждений и воздействия окружающей среды (влаги, пыли, агрессивных паров).
- Теплоотдача: смола имеет лучшую теплопроводность, чем воздух, что способствует более эффективному отводу тепла от обмоток и предотвращает локальные перегревы.
- Повышение надежности: в результате применения VPI дроссели становятся более устойчивыми к электрическим, термическим и механическим нагрузкам, что продлевает срок их службы и повышает эксплуатационную надежность.
VPI, в отличие от обычной пропитки погружением, это высокотехнологичный процесс, который обеспечивает качество изоляции, надежность и долговечность дросселей. Очень важно в тяжелых условиях эксплуатации использовать дроссели, пропитанные по технологии VPI.
