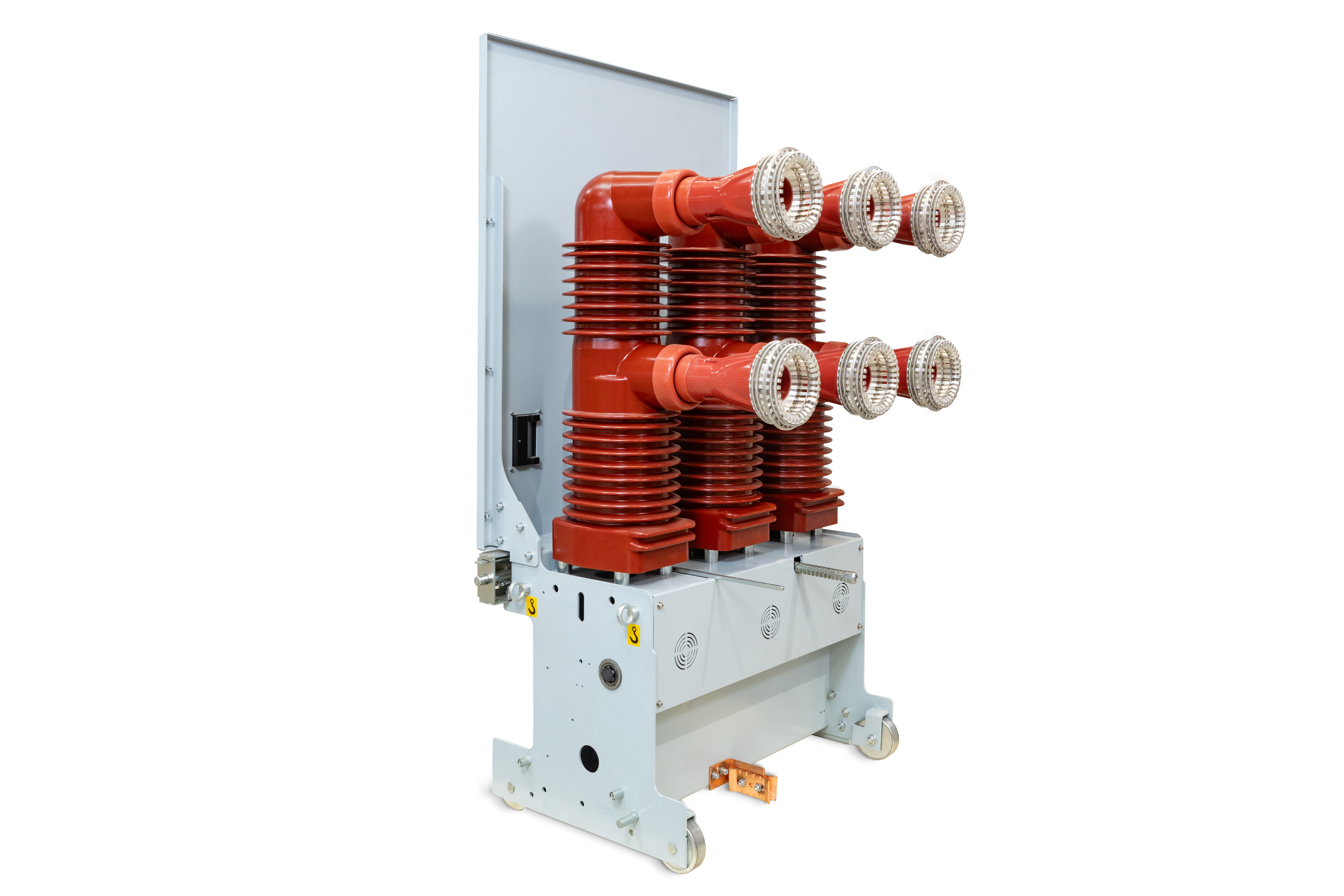

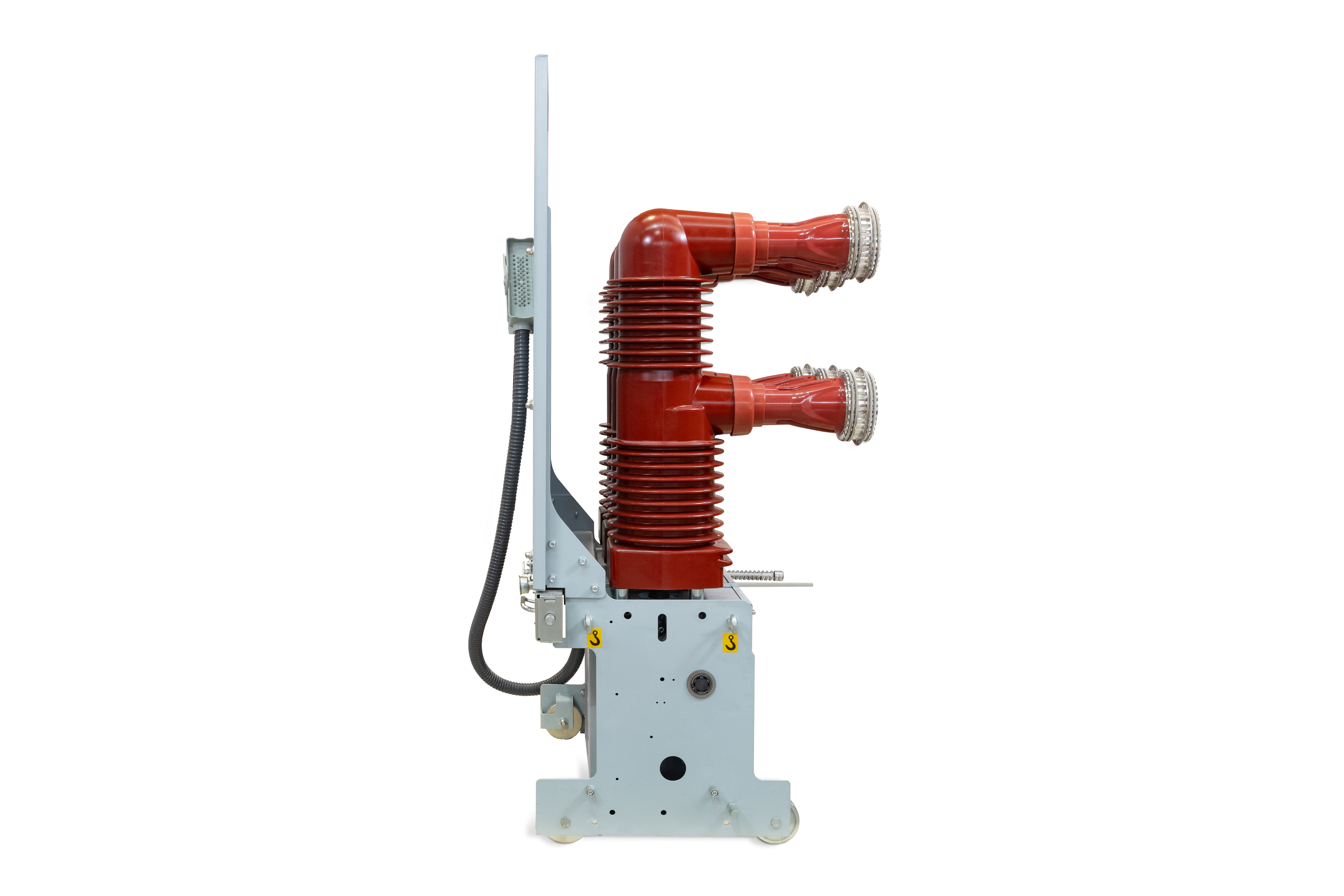

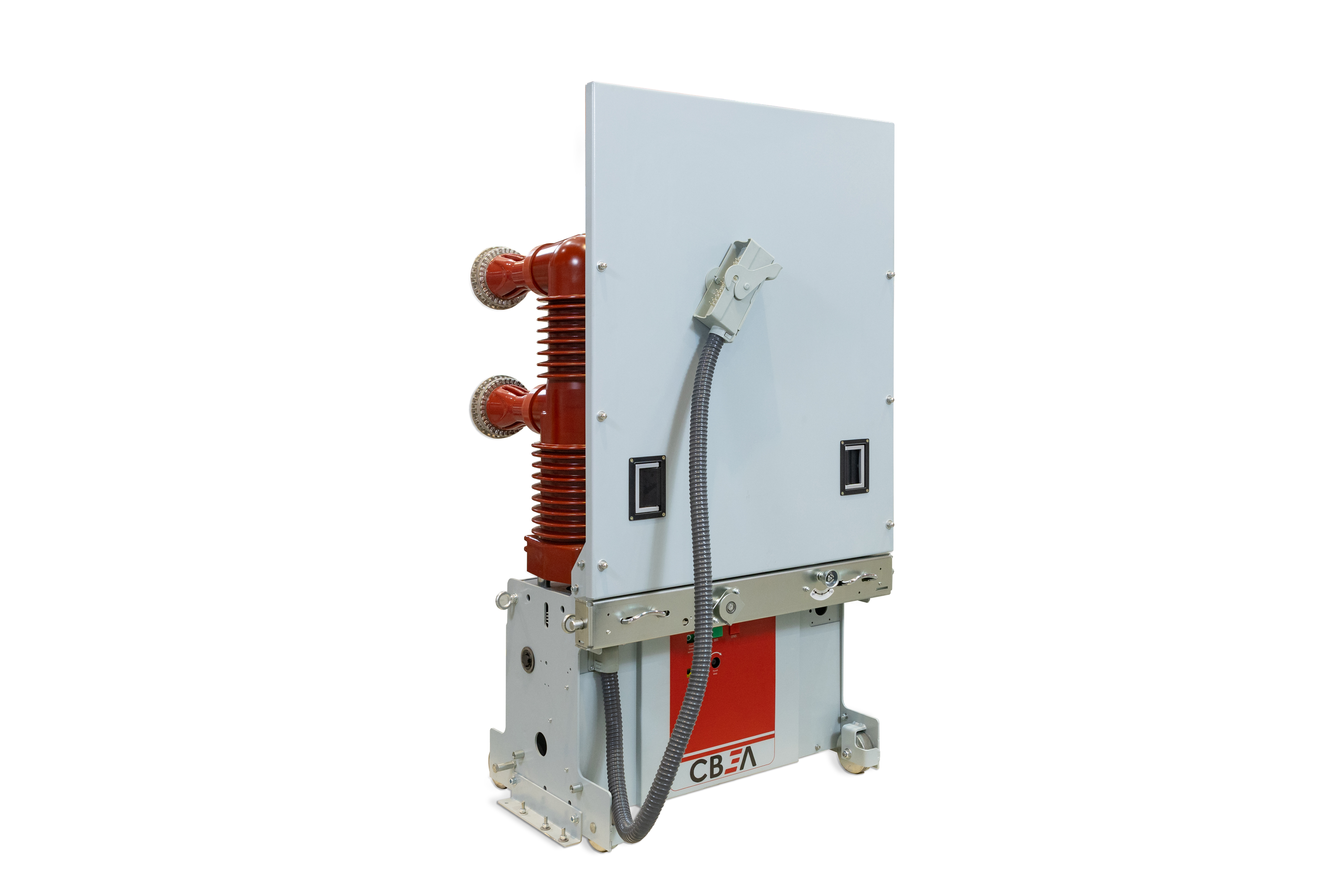

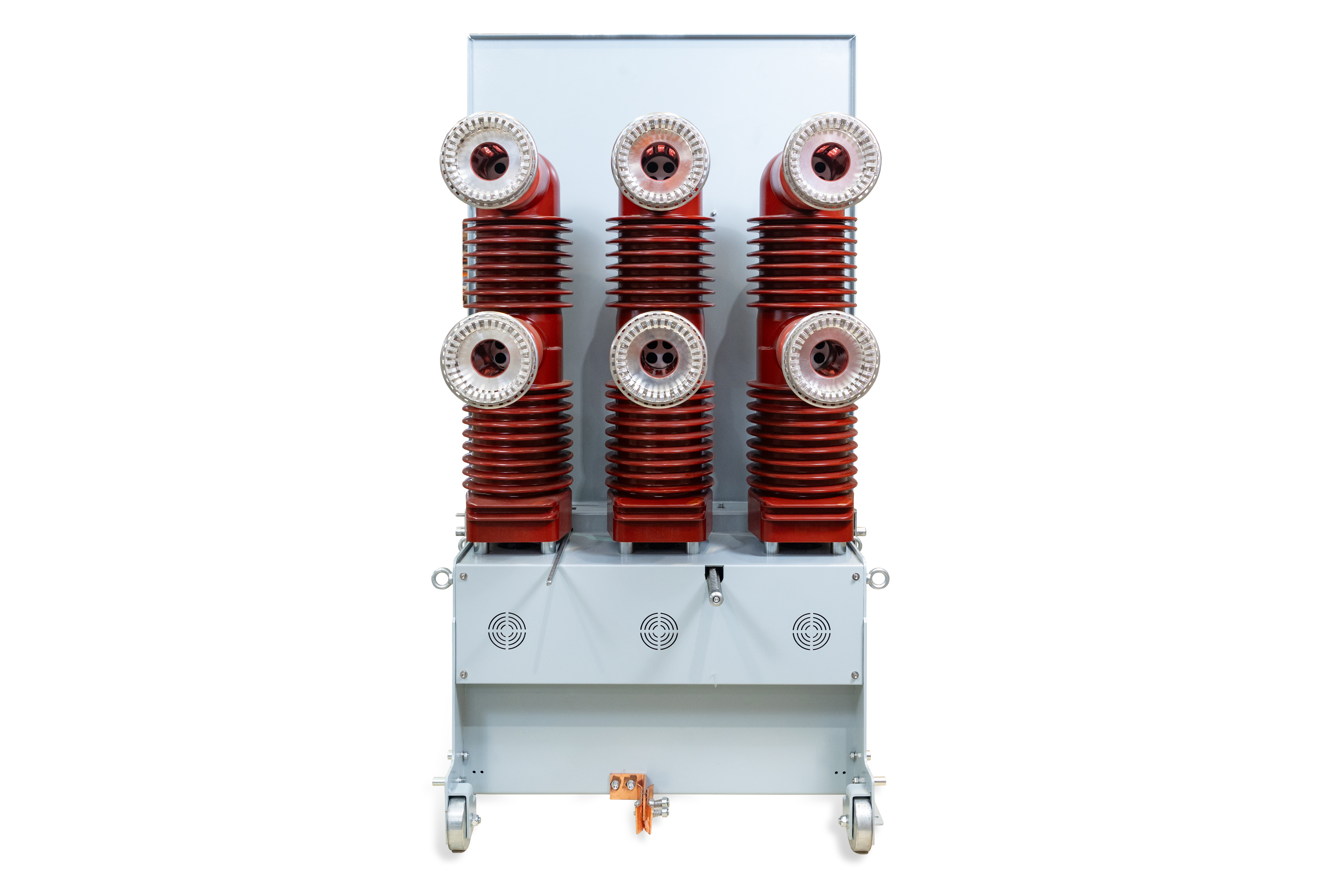

Технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | 630, 1000, 1250, 1600, 2000, 2500 |
| Номинальный ток отключения, кА | 20, 25, 31.5 |
| – ток электродинамической стойкости, кА | 51, 64, 81 |
| – ток термической стойкости, кА | 20, 25, 31,5 |
| – время протекания тока короткого замыкания, с | 3 |
| Номинальное напряжение питания цепей управления и элементов вспомогательных цепей, В | ~220, =220 |
| Номинальное напряжение цепей управления тележкой аппаратной моторизованной, В | ~220, =220 |
| Номинальный ток цепей управления, А, не более: |
|
| – электромагнитов включения/отключения | 1 |
| – максимальных расцепителей тока | 2; 5 |
| Диапазон рабочих напряжений цепей управления (переменный/постоянный ток), % от Uном: |
|
| – электромагнита включения | 85–105 |
| – электромагнита отключения | 65–120 / 70–110 |
| – электродвигателя взвода силовой пружины | 85–110 |
| Испытательные напряжения изоляции главной цепи, кВ: |
|
| – одноминутное, частотой 50 Гц | 95 |
| – грозовой импульс 1,2/50 мкс | 190 |
| Собственное время отключения, мс, не более | 45 |
| Собственное время включения, мс, не более | 60 |
| Разновременность замыкания/размыкания контактов при включении/отключении, мс, не более | 2 |
| Механический ресурс (количество циклов В–tП–О), не менее: | 10 000 |
| Коммутационный ресурс (количество циклов В–tП–О), не менее: | 10 000 |
| Коммутационный ресурс (количество циклов В– tП–О) при номинальном токе отключения, не менее | 12 |
| Стойкость к внешним механическим воздействующим факторам по ГОСТ 17516.1-90 | M40 |
| Срок службы до списания, лет, не менее | 30 |
Преимущества
- Иcпользуется технология вакуумного гашения дуги.
- Высокий коммутационный и механический ресурс.
- Выгодные гарантийные обязательства поставщика.
- Вариативность комплектации определяется потребностью заказчика.
- Безопасность, надежность и современность конструкции.
- Произведено в России.
- Низкие эксплуатационные затраты
- Возможность разрабатывать распределительные устройства на любые номиналы на одном типе выключателей.
- Поставка выключателей в составе ячеек КРУ-СВЭЛ гарантирует максимальную эффективность и долговечность работы.
- Легкая заменяемость с европейскими аналогами без потери в функциональных возможностях и технических характеристиках.
- Баланс простоты, надежности и функциональности.
Условия эксплуатации
Высота установки над уровнем моря: не более 1000 м;
Рабочий диапазон температур окружающего воздуха: от –40 °С (при наличии опции обогрева) до +40 °С;
Промышленная атмосфера (тип II по ГОСТ 15150);
Невзрывоопасная окружающая среда, которая не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию;
Относительная влажность воздуха не более 80% при температуре +25 °С;
Температура окружающего воздуха при хранении упакованных и законсервированных изделий: от -50 °С до +40 °С.

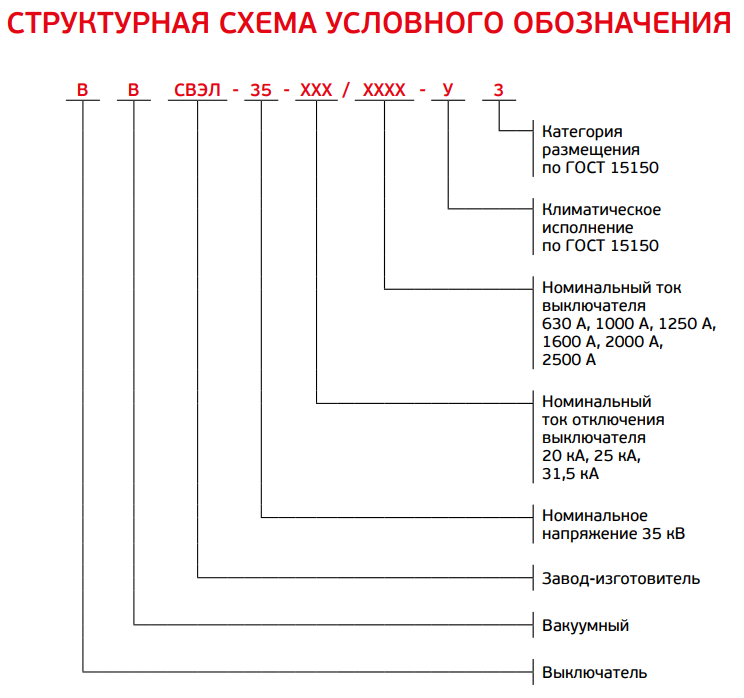

Структурная схема условного обозначения

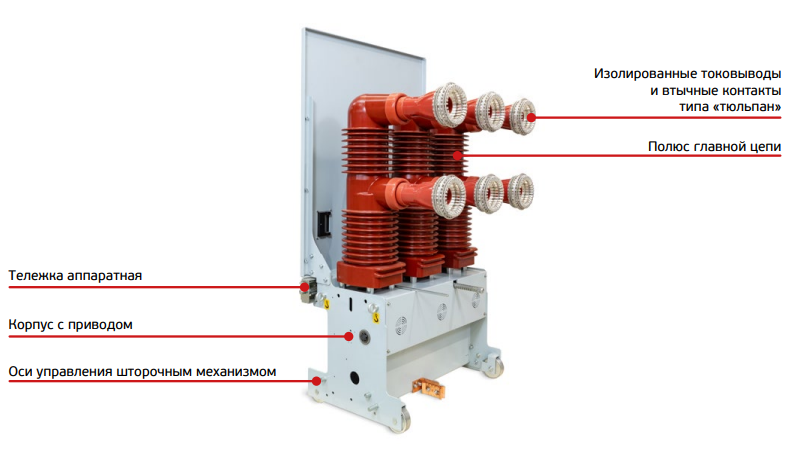

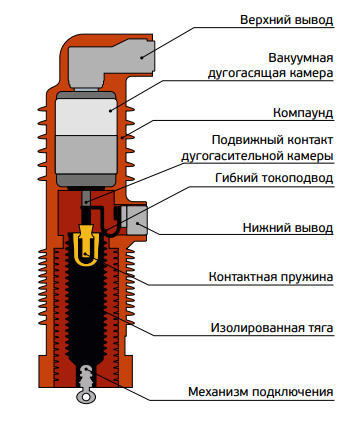

Функциональные блоки

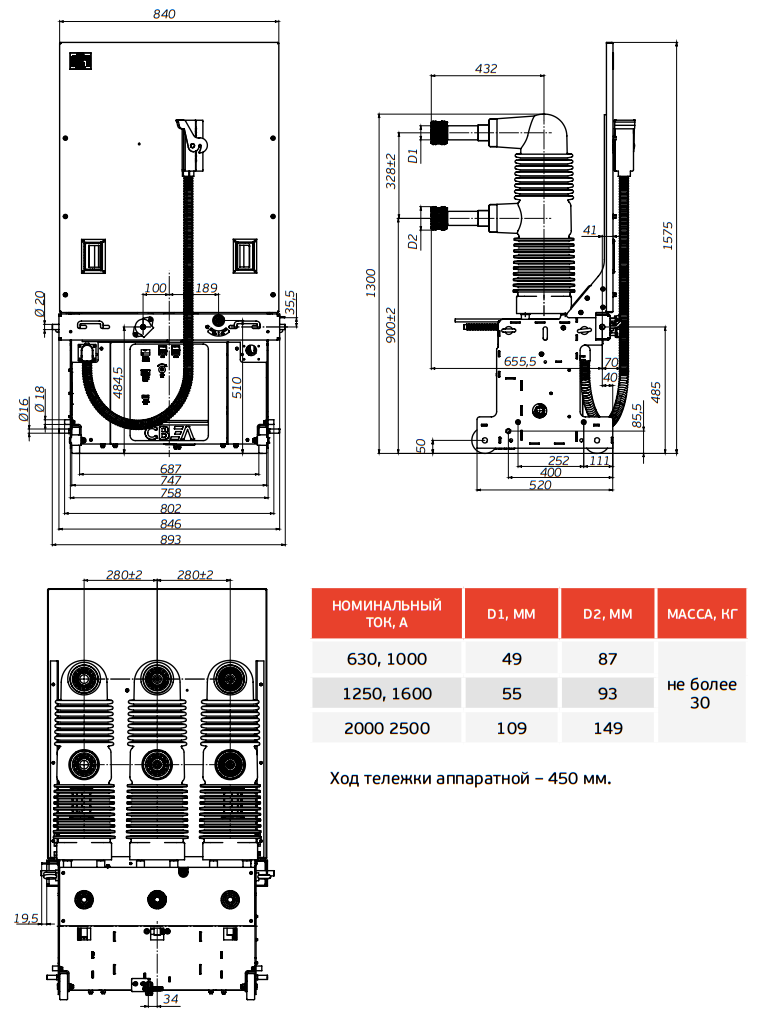

Габаритные и установочные размеры
Как заказать и купить
Цена на вакуумный выключатель зависит от модели, комплектации, дополнительных функций, объема заказа, срока поставки. Чтобы купить или заказать вакуумный выключатель 35 кВ, заполните заявку на сайте. Заполнение опросного листа в заявке ускорит обработку заказа. Наш специалист свяжется с вами для уточнения деталей.
СВЭЛ осуществляет поставку вакуумных выключателей по России и странам СНГ.
