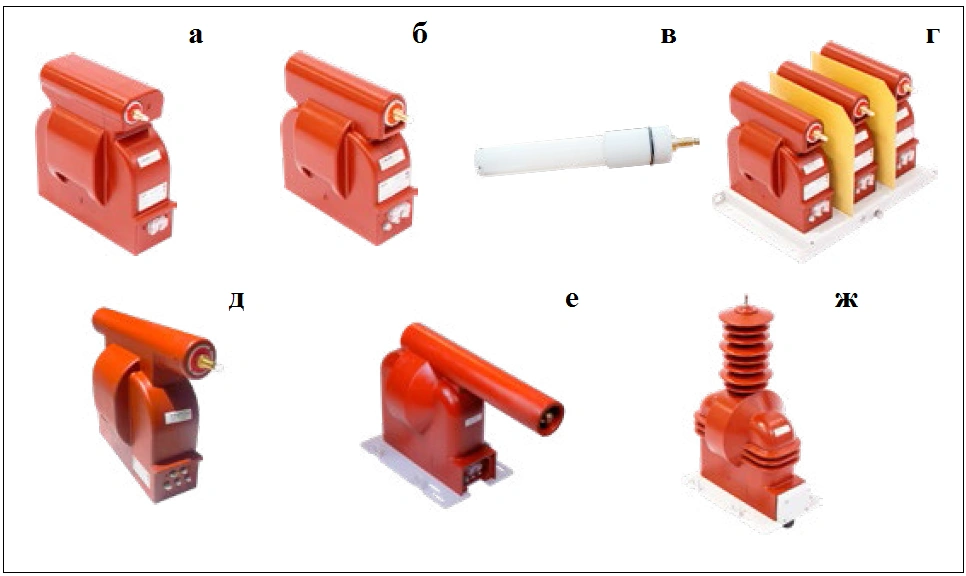

Трансформаторы напряжения

«СВЭЛ — Измерительные трансформаторы» — это проектирование и производство измерительных трансформаторов тока и напряжения с литой и газовой изоляцией на классы напряжения до 220 кВ, а также силовых трансформаторов малой мощности.

На предприятиях Группы СВЭЛ производятся следующие типы измерительных трансформаторов:

  • трансформаторы тока ТОЛ, ТПОЛ, ТПЛ, ТВ, ТГ, ТШЛ,ТЗЛК;
  • заземляемые и не заземляемые трансформаторы напряжения НОЛ, ЗНОЛ, а также трехфазные антирезонансные группы трансформаторов напряжения;
  • силовые трансформаторы ОЛ-СВЭЛ-0,63(1,25)-6(10), ОЛС-СВЭЛ-0,63(1,25)-6(10), ОЛСП-СВЭЛ-0,63(1,25)-6(10), ТСК-СВЭЛ-25 (40, 63) кВА.

Назначение трансформаторов напряжения

Измерительные трансформаторы применяются в различных измерительных устройствах и предназначены для приведения электрического напряжения к величинам, удобным для измерения. Это позволяет существенно расширить пределы измерения таких приборов.

Так же они применяются в устройствах защиты. Если требуется одновременно проводить измерения и подключить защитные устройства, трансформаторы производят с двумя и более группами вторичных обмоток. Большинство таких устройств расчитаны на напряжение 600 В, поскольку именно оно наиболее часто встречается на трансформаторных подстанциях.

Мы производим:

  • Широкий ассортимент трансформаторов напряжения по номинальному первичному току и классу точности (0,2; 0,5; 1,0; 3,0);
  • Возможность изготовление трансформаторов в любой конфигурации.

Таблица 1 — Номенклатура производимых трансформаторов напряжения.

Тип Класс напряжения, кВ Класс точности измерительных обмоток Класс напряжения вторичных обмоток Количество обмоток

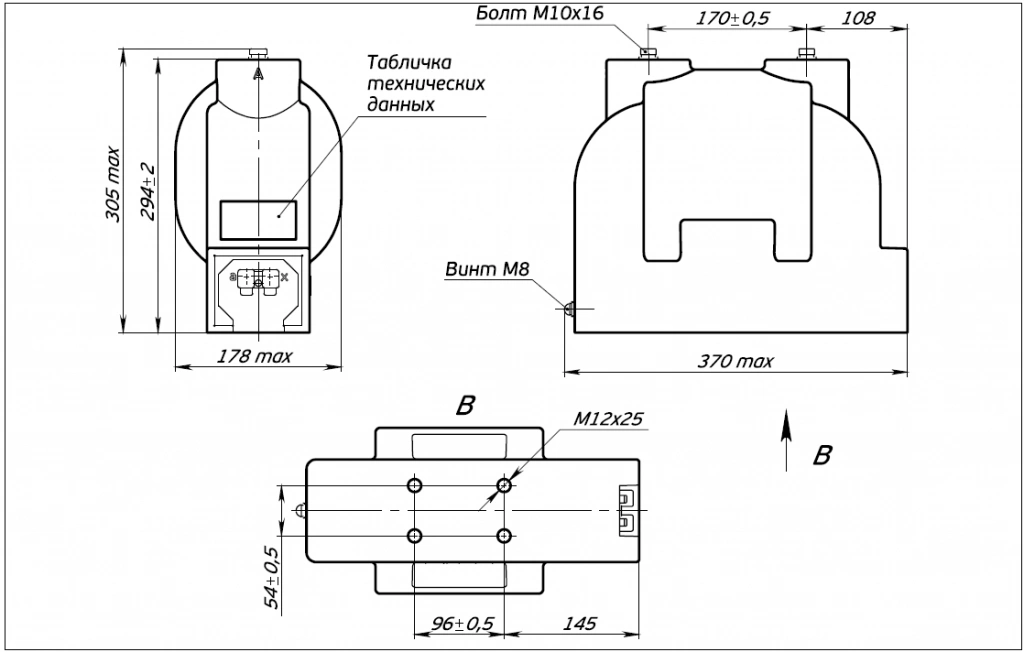

НОЛ-СВЭЛ 3-35 от 0,2 и ниже 100 или 110 2

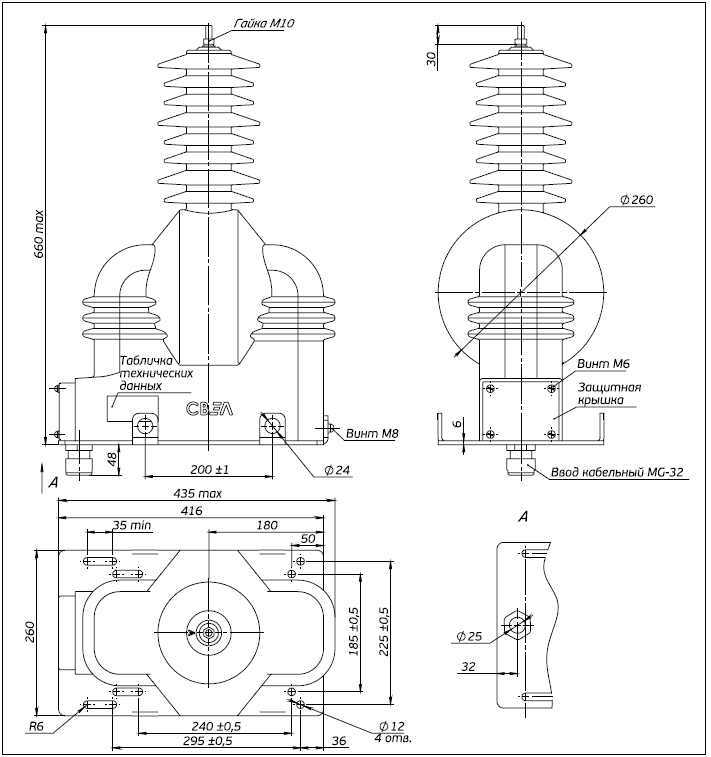

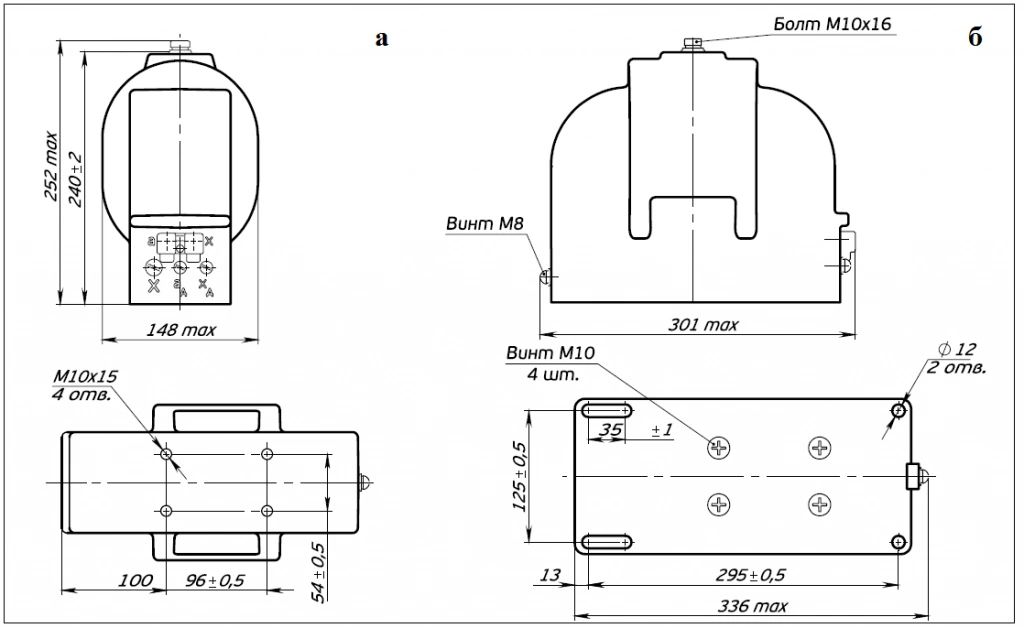

ЗНОЛ(П)-СВЭЛ 3-35 100/v3 или 110/v3 До 4

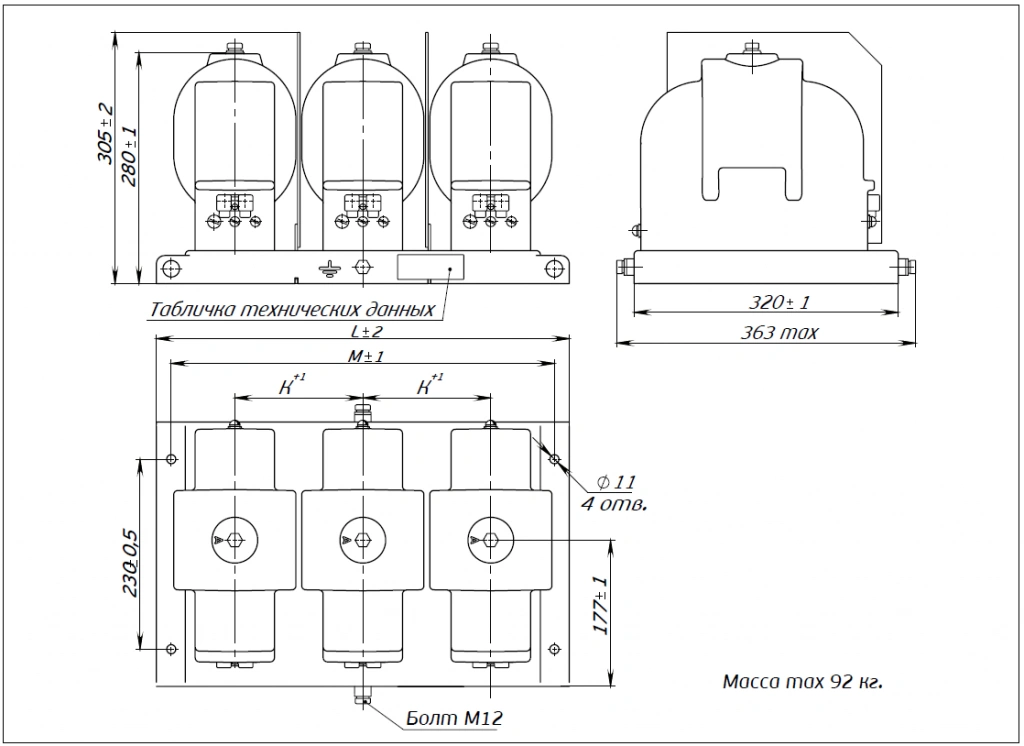

3хЗНОЛ(П)-СВЭЛ 3-35 100 или 110 До 4

Таблица взаимозаменяемости трансформаторов

Скачать каталог по измерительным трансформаторам СВЭЛ
