Описание
Группа СВЭЛ на протяжении 15 лет разрабатывает и производит сухие токоограничивающие реакторы с воздушным сердечником. За это время многие потребители успели высоко оценить надежность и энергоэффективность реакторов СВЭЛ. Более 22 000 единиц реакторного оборудования в эксплуатации, подтверждают безусловное лидерство СВЭЛ.
В сетях 35-500 кВ в целях предупреждения увеличения токов короткого замыкания (КЗ) до величин, опасных для оборудования, альтернативой применению специализированных выключателей, кабелей и другого дорогостоящего оборудования, рассчитанных на высокие токи КЗ, является установка токоограничивающих реакторов и обычных выключателей. В большинстве случаев это более надежно и экономически оправдано.
Значительные инвестиции в уникальные разработки, защищенные многочисленными патентами, позволяют производить реакторы с минимальными габаритными размерами и массой. Уже сейчас СВЭЛ выпускает реакторы мирового уровня, которые позволяют нашим потребителям снижать капитальные и эксплуатационные затраты.
Технические данные
Основные технические характеристики*:
- номинальное напряжение, кВ: 3, 6, 10, 15, 20
- номинальный ток, А: 50...10 000
- индуктивное сопротивление, Ом: до 50
- климатическое исполнение: У, УХЛ, ХЛ, Т
- категория размещения: 1, 2, 3, 4
- угол между выводами, °: 0, 90, 180, 270
* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.
Номинальные параметры реакторов на 35 кВ
| Номинальный ток, А | ||||
| 630 | 1000 | 1600 | 2000 | |
| Номинальное индуктивное сопротивление, Ом | - | 0,2 | - | - |
| - | - | 0,56 | 0,56 | |
| 1,0 | 1,0 | 1,0 | - | |
| 2,0 | 2,0 | - | - | |
Допустимые токи короткого замыкания реакторов на 35 кВ
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 35-630-1,0 У1 | 13,5 | 3 | 34,4 |
| РТСТГ 35-630-2,0 У1 | 8,4 | 21,4 | |
| РТСТГ 35-1000-0,2 У1 | 18,5 | 47,2 | |
| РТСТГ 35-1000-1,0 У1 | 13,5 | 34,4 | |
| РТСТГ 35-1000-2,0 У1 | 7 | 18 | |
| РТСТГ 35-1600-0,56 У1 | 18,4 | 47 | |
| РТСТГ 35-1600-1,50 У1 | 13,5 | 34,4 | |
| РТСТГ 35-2000-0,56 У1 | 18,4 | 47 |
Номинальные параметры реакторов на 110 кВ
| Номинальный ток, А | ||||||
| 500 | 800 | 1000 | 1300 | 1500 | 2000 | |
| Номинальное индуктивное сопротивление, Ом | - | - | 0,5 | - | - | - |
| - | - | 1,1 | - | - | - | |
| - | - | 2,5 | - | - | - | |
| - | 7,4 | 7,4 | 7,4 | 7,4 | 7,4 | |
| - | - | 9,5 | - | - | 9,5 | |
| 10,0 | - | - | - | - | - | |
| 30,0 | - | - | - | - | - | |
Допустимые токи короткого замыкания реакторов на 110 кВ
| Тип | Ток термической cтойкости, кА | Время термической cтойкости, сек | Ток электродинамической устойчивости, кА |
| РТСТГ 110-500-10 У1 | 4,4 | 3 | 11,2 |
| РТСТГ 110-500-30 У1 | 1,95 | 5,0 | |
| РТСТГ 110-800-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-800-9,5 У1 | 4,6 | 11,7 | |
| РТСТГ 110-1000-0,5 У1 | 14,8 | 37,75 | |
| РТСТГ 110-1000-1,1 У1 | 10,1 | 25,7 | |
| РТСТГ 110-1000-2,5 У1 | 8,4 | 21,4 | |
| РТСТГ 110-1000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1300-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-1500-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-7,4 У1 | 5,3 | 13,5 | |
| РТСТГ 110-2000-9,5 У1 | 4,6 | 11,7 |
Преимущества
Используя опыт эксплуатации реакторов, выпущенных мировыми лидерами, СВЭЛ разработал собственную инновационную конструкцию, с несомненными преимуществами:
- высокая прочность и стойкость к ударным токам;
- двойная изоляция провода;
- отсутствие незакрепленных участков проводников;
- отсутствие соединений проводников в теле реактора;
- защита от УФ излучения, осадков и загрязнений;
- минимальные потери и низкий уровень шума;
- сварные электрические соединения.
Типы сухих токоограничивающих реакторов
Выпускаемые типы токоограничивающих реакторов:
- одинарные:
- РТОС - однофазные;
- РТСТ - трехфазные вертикального исполнения;
- РТСТУ - трехфазные углового (ступенчатого) исполнения;
- РТСТГ - трехфазные горизонтального исполнения;
- сдвоенные:
- РТОСС - однофазные;
- РТСТС - трехфазные вертикального исполнения;
- РТСТСУ - трехфазные углового (ступенчатого) исполнения;
- РТСТСГ- трехфазные горизонтального исполнения;
Структура условного обозначения сухого токоограничивающего реактора 35-500 кВ
Конструкция сухих токоограничивающих реакторов

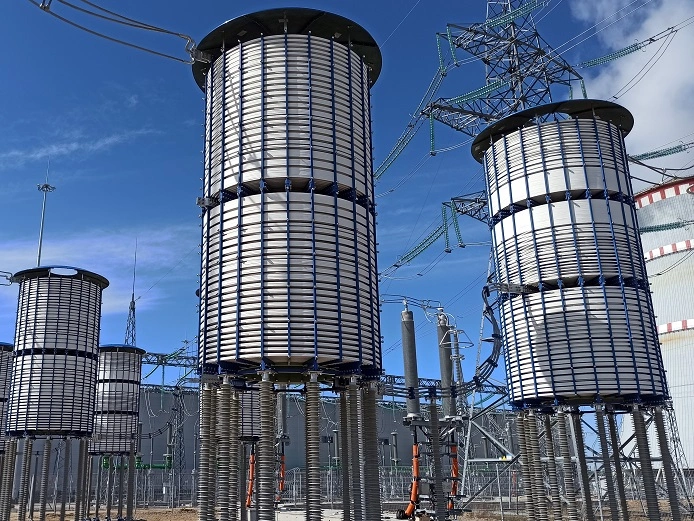

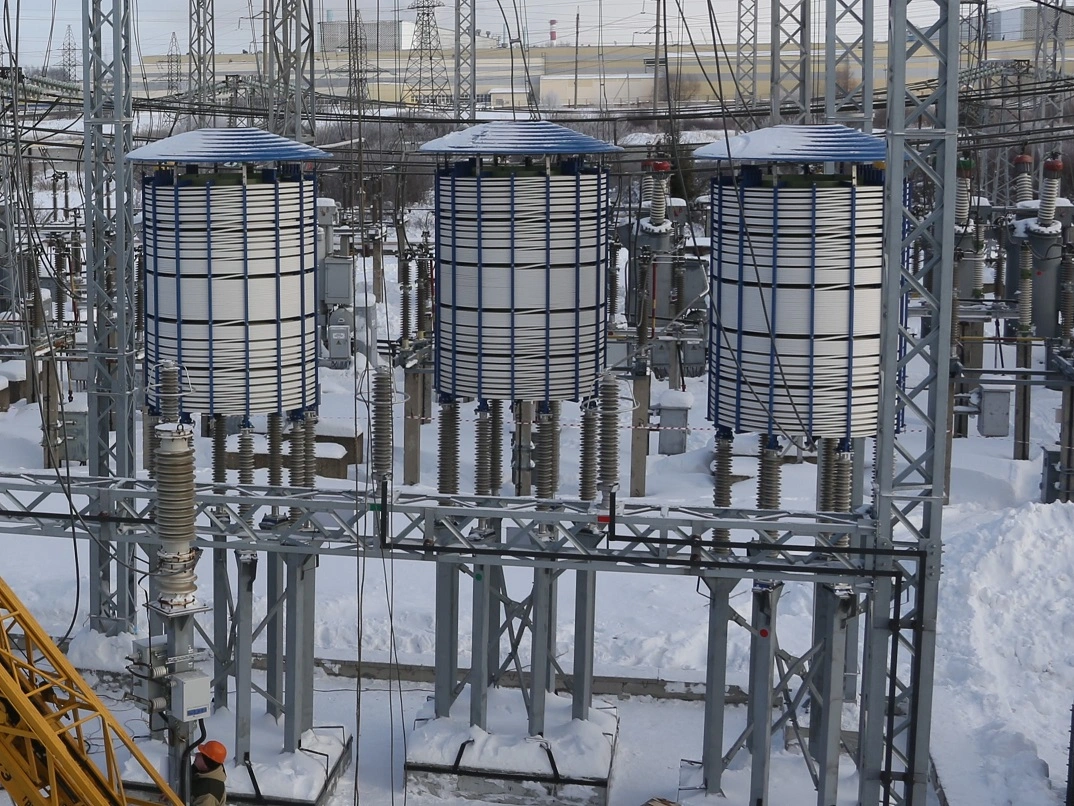

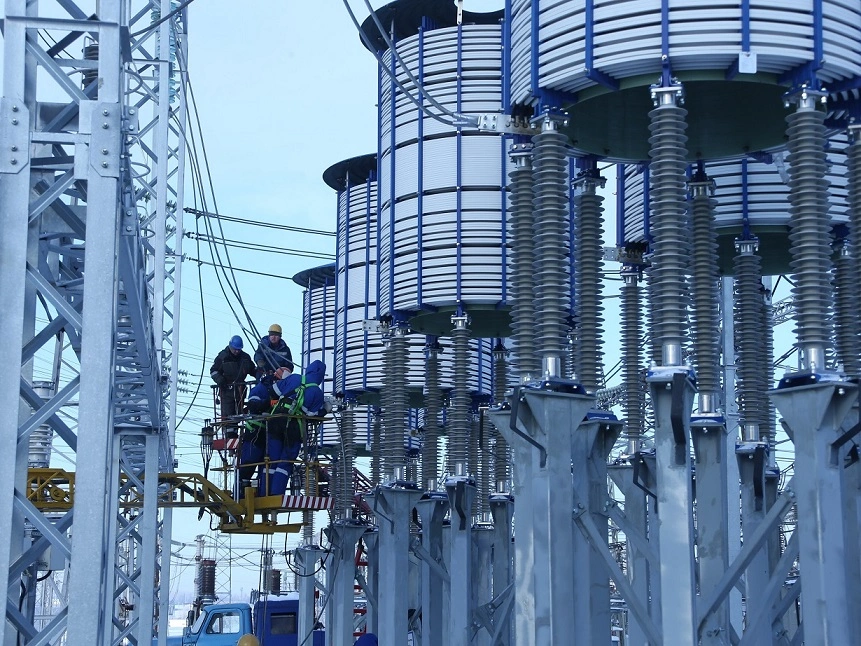

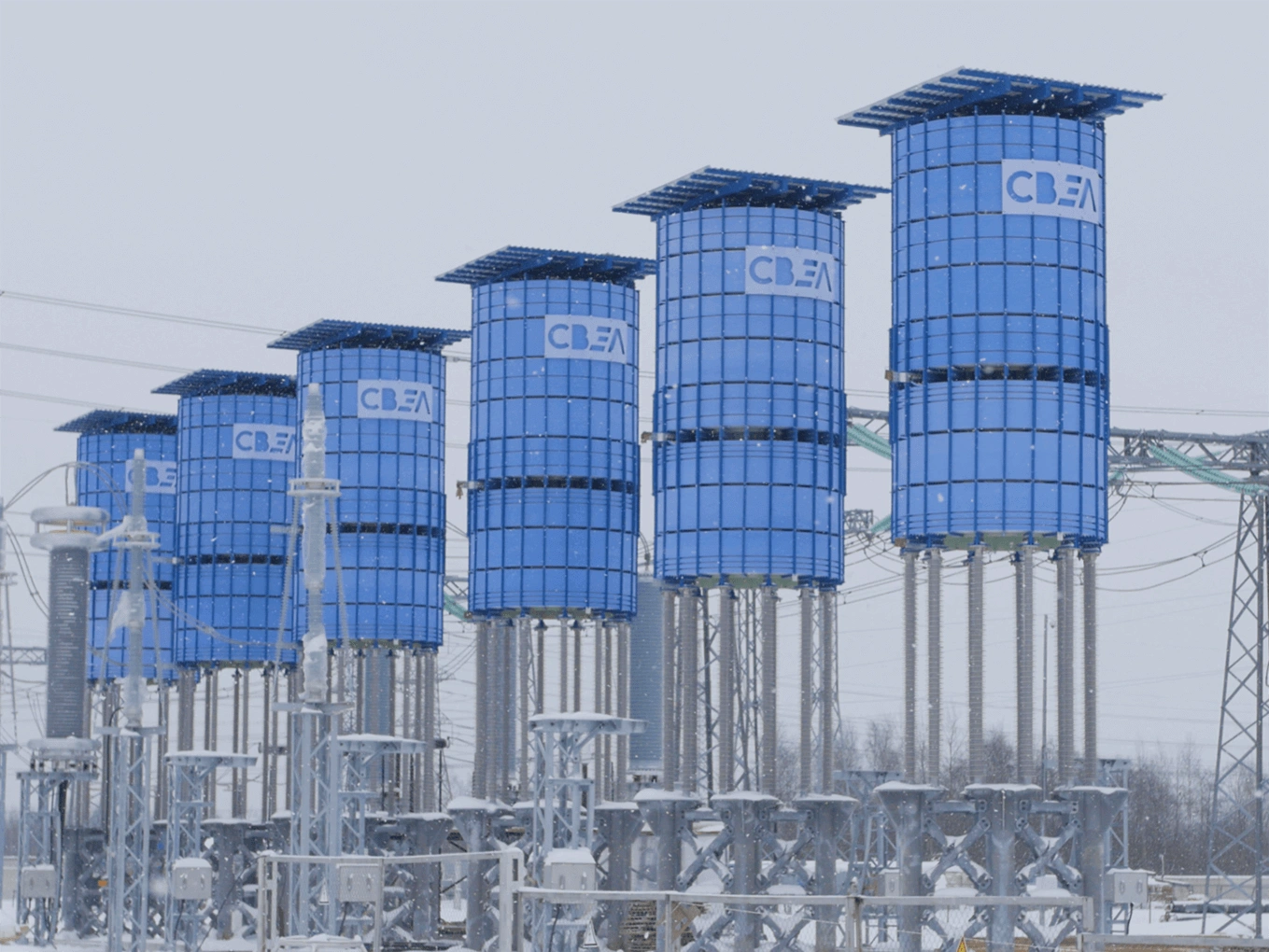

Принципиальная конструкция токоограничивающих реакторов на 35-500 кВ содержит следующие основные элементы: обмотку, выполненную из многожильного провода с изоляцией из современных материалов, прессующую систему, изоляторы, вводные и выводные шины и комплект крепления реактора к фундаменту.
Конструкция обмоток многослойная цилиндрическая. Схема намотки обеспечивает равномерное токораспределение по параллельным проводам (конструкция запатентована). Качественная запрессовка обмотки обеспечивается системой изоляционных планок и изоляционных запекаемых лент, что придает высокую механическую прочность всей конструкции реактора. Реакторы изготавливаются горизонтального исполнения.
Дополнительное оборудование
Опционально в комплект поставки могут быть включены:
- опоры из нержавеющей стали (для выдерживания магнитных расстояний);
- шинные компенсаторы;
- опорные металлоконструкции;
- фарфоровые опорные изоляторы (по умолчанию полимерные);
- блочно-модульное здание для размещения реактора;
- шефмонтаж (надзор и техническое руководство при выполнении монтажа).
