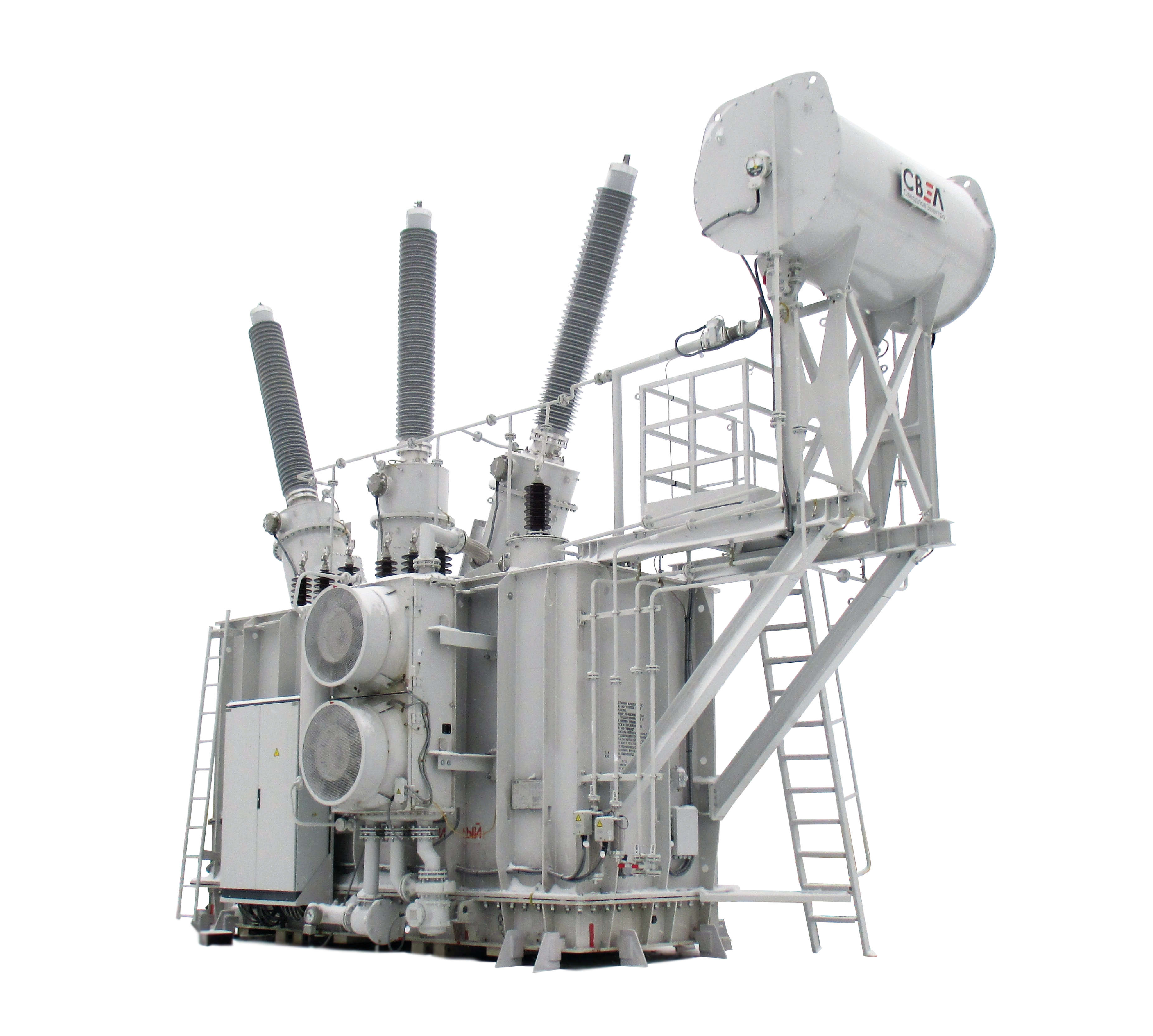

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы на класс напряжения 330 кВ:
- Трансформаторы силовые масляные трёхфазные общего назначения серии ОРД, ОРДЦ, ТДЦ, ТДН, ТРДН, ТРДНС, ТРДЦН, ТДТН, ТДТНЖ, ТДТНЖУ;
- Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;
- Преобразовательные трансформаторы для различных отраслей промышленности любой мощности выпрямления.
Особенности конструкции
Особенности конструкции
Магнитопровод
- Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
- Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap»;
- Использование полуавтоматического наложения бандажей при сборке магнитопровода, что обеспечивает низкий уровень шума в процессе эксплуатации.
Обмотки
- Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации, а также обеспечивает повышенную механическую прочноость;
- Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках;
- Исключена необходимость подпрессовки обмоток и гарантирована надежная эксплуатация трансформатора на протяжении всего срока эксплуатации без проведения капитального ремонта.
Активная часть
- Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза;
- Применение сольвента при процедуре сушки активной части обеспечивает более качественное удаления влаги из обмоток трансформатора.
Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.
Технические данные
Технические данные
Технические данные представлены в таблице:
| № | Тип изделия | Схема и группа соединения обмоток | Номинальное напряжение обмоток, кВ | Напряжение короткого замыкания, % | Уровень изоляции | Масса | |
| ВН | НН | Полная/масла/транспортная | |||||
| Трансформаторы силовые масляные трехфазные двухобмоточные, общего назначения, класса напряжения 330 кВ | |||||||
| 1 | ТДЦ-125 000/330 — У1, УХЛ1 | Yн/D-11 | 347 | 10,5 | 11 | Уровень а | 165000/32000/140000 |
| 2 | ТДЦ-250 000/330 — У1, УХЛ1 | Yн/D-11 | 347 | 15,75 | 11 | Уровень а | 250000/43000/215000 |
| Трансформаторы силовые масляные однофазные двухобмоточные, с расщеплением, общего назначения, класса напряжения 330 кВ | |||||||
| 3 | ОРДЦ-533 000/330 — У1, УХЛ1 | I/I-I-0-0 | 347/√3 | 24,0-24,0 | 15 | Уровень б | 265000/35000/210000 |
| Трансформаторы силовые масляные трехфазные двухобмоточные, с расщеплением, общего назначения, класса напряжения 330 кВ с типом регулирования РПН | |||||||
| 4 | ТРДЦН-25 000/330 — У1, УХЛ1 | Yн/D-D-11-11 | 330 | 11 | 11 | Уровень а | 82300/25800/68000 |
| 5 | ТРДН-63 000/330 — У1, УХЛ1 | Yн/D-D-11-11 | 330 | 12 | 12 | Уровень а | 124000/44000/220000 |
Сервис
Сервис
Сервисно-монтажная служба организовывает и производит:
- Шеф-монтажные работы (техническое руководство, контроль монтажа на объектах заказчика);
- Строительно-монтажные работы;
- Пуско-наладочные работы;
- Ремонтные работы;
- Сервисное обслуживание (испытания, диагностика, мониторинг);
- Обучение персонала заказчика.
Группа СВЭЛ обеспечивает консультативно-техническую поддержку заказчика в ходе выполнения работ и в процессе эксплуатации оборудования.
