Блочно-модульные здания для КТП и КРУ

Блочно-модульные здания производства СВЭЛ


Блочно-модульные здания (БМЗ) – тип блочных или модульных строительных конструкций. Блоки доставляются на строительную площадку для оперативной сборки с выполнением специальных требований. Изготовление блочно-модульных электростанций может быть необходимо для установки в них комплектных трансформаторных подстанций (КТП), комплектных распределительных устройств (КРУ) и прочего электротехнического и энергетического оборудования.

К основным преимуществам блочно-модульных зданий относятся их быстрая сборка, демонтаж, возможность модификации и переноса в другое место по необходимости. Кроме того, БМЗ для КТП имеют хорошую энергоэффективность. Их можно адаптировать под различные климатические условия.

Блочно-модульные здания для КТП и КРУ
Рис. 1. БМЗ группы «СВЭЛ» на ПС «Кушва»

Технические характеристики БМЗ

СВЭЛ осуществляет проектирование зданий в зависимости от конкретного проекта и его назначения. Технические характеристики могут варьироваться:

  • Блоки или модули могут иметь различные размеры, включая длину, ширину и высоту.
  • Материалом стен могут служить «сэндвич-панели», профилированный стальной лист или монолитный железобетон.
  • Различный тип структуры, определяющий способ соединения и сборки: рамные или панельные конструкции.
  • Изоляционные материалы могут включать минеральную вату, пенопласт или другие современные материалы.
  • Отделка может быть предварительно выполнена в заводских условиях либо дополнена на месте строительства (установка окон, дверей, напольных покрытий, электрической и сантехнической системы и других элементов).
  • Энергоэффективность (использование энергосберегающих окон, утепленных стен и крыши, эффективных систем отопления и охлаждения).

Технические характеристики БМЗ комплектной трансформаторной подстанции (КТП и КРУ) могут быть адаптированы под конкретные требования и условия проекта.


Основные технические характеристики БМЗ

Наименование параметра Значение
Климатическое исполнение и категория размещения БМЗ по ГОСТ 15.150-69 УХЛ1
Степень огнестойкости, не выше БМЗ из «сэндвич-панелей»: II
БМЗ из профилированного стального листа: III
БМЗ из железобетона: I
Категория помещения по взрывоопасной и пожарной опасности, не д
Класс конструктивной пожарной опасности, не выше C1
Транспортная длина модуля, мм, не более БМЗ из «сэндвич-панелей»: 12000
БМЗ из профилированного стального листа: 12000
Надземный модуль: 6750
Кабельное сооружение: 6620
Транспортная ширина модуля, мм, не более БМЗ из «сэндвич-панелей»: 3000
БМЗ из профилированного стального листа: 3000
Надземный модуль: 2750
Кабельное сооружение: 2660
Транспортная высота модуля, мм, не более БМЗ из «сэндвич-панелей»: 3470
БМЗ из профилированного стального листа: 3470
Надземный модуль: 2900
Кабельное сооружение: 1900
Масса транспортного модуля, кг, не более 20000
Срок службы, лет, не менее 25


Конструкция и изготовление БМЗ для КТП и КРУ

В конструкцию зданий входят транспортные модули заводской готовности с электрооборудованием.

Характеристики:

  • конструкция стен – «сэндвич-панели» толщиной 100 мм.;
  • материалы для ростверка, площадок и лестничных маршей с ограждениями;
  • различные типы полов: бетонные или стальные.
  • различные типы крыши: как плоская, односкатная или двускатная (могут быть утеплены и иметь стальное кровельное покрытие не менее 2 мм для защиты от атмосферных осадков);
  • утеплитель и материалы отделки для обеспечения теплоизоляции и отделки стен, полов и крыши;
  • регулируемая или нерегулируемая система вентиляции для обеспечения свежего воздуха и отвода отработанного воздуха (установка вентиляционных отверстий, жалюзийных решеток, воздуховодов и вентиляционных систем);
  • электрические системы (проводка, розетки, выключатели);
  • специальный фундамент – железобетонные плиты или сваи;
  • метод соединения: болты, сварка и т.д.

Силовая часть БМЗ включает в себя:

  • отсеки КРУ, количество которых определяет заказчик;
  • соединительные токопроводы;
  • шинные и воздушные вводы.

Оборудование, применяемое в БМЗ

Комплектные подстанции в блочно-модульном здании могут включать в себя:

  • Системы вентиляции и кондиционирования воздуха, отопления.
  • Электрическое оборудование (электропроводка, осветительные приборы и др.)
  • Специальное оборудование: охранно-пожарная сигнализация, бесперебойное питание постоянного тока, система приема-передачи сигналов, система управления освещением.

Шкаф собственных нужд БМЗ

ШСН обеспечивает питанием:

  • цепи отопления, работающие в автоматическом режиме;
  • систему пожароохранной сигнализации;
  • переносные электроприборы;
  • цепи розеточной сети;
  • цепи освещения;
  • вентиляционное оборудование (при автоматической системе вентиляции).

Рабочее, аварийное и наружное электроосвещение БМЗ может быть выполнено светильниками с лампами накаливания в неотапливаемых помещениях или люминесцентными лампами в отапливаемых помещениях. Светильники аварийного освещения имеют автономный источник питания.

Система отопления работает в автоматическом режиме (предусмотрена возможность регулирования температуры в ручном режиме). Температура в отапливаемых помещениях от +10°С. Для обогрева применяются электрообогреватели конвекторного типа, навесные инфракрасные электрообогреватели.

Вентиляция БМЗ естественная. Вентиляционные отверстия в стенах БМЗ могут быть оборудованы жалюзийными решетками.

Система пожаро-охранной сигнализации нацелена на защиту от несанкционированного проникновения в помещение, автоматического пожаротушения, обнаружения возгорания.

Система заземления и уравнивания потенциалов. Расчет внешнего контура заземления производится при привязке модуля к конкретным условиям, сопротивление внешнего контура не должно превышать 4 Ом.

В качестве системы молниезащиты используется молниеприемная сетка, установленная на кровле.

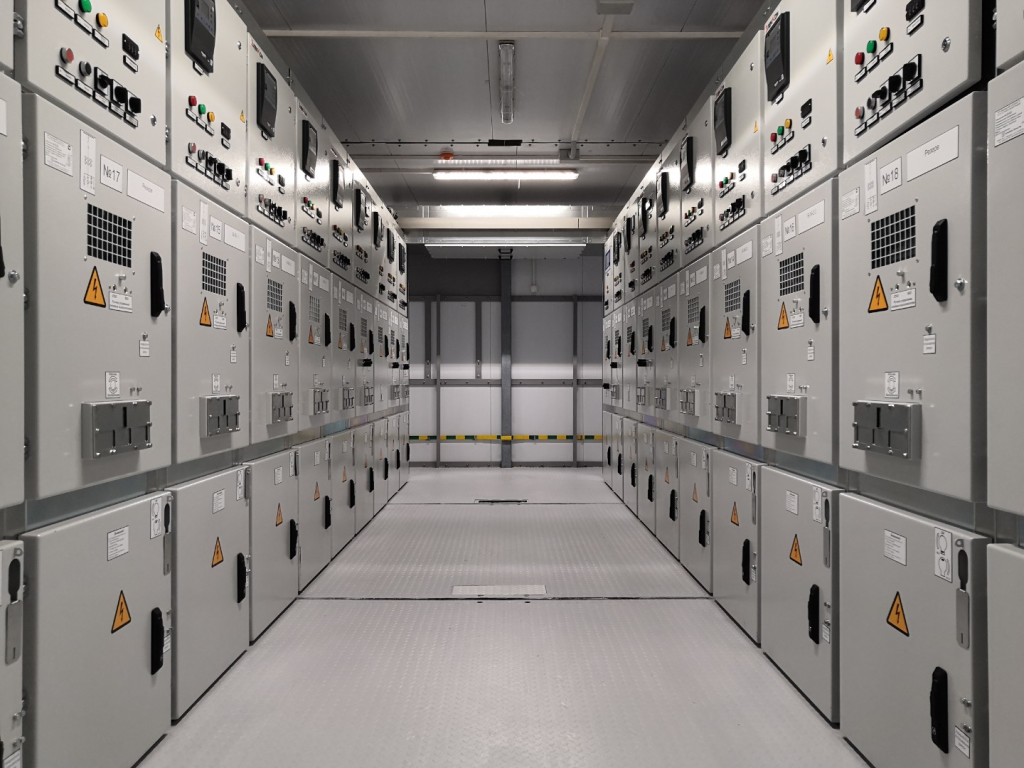

Рис. 3. Вид БМЗ внутри Рис. 3. Вид БМЗ внутри

Производство и монтаж БМЗ для КТП и КРУ

Монтаж блочно-модульных зданий комплектных подстанций включает в себя следующие этапы:

1. Перед началом монтажа проводится проектирование блочно-модульных зданий и разработка. Учитываются требования и спецификации КТП или КРУ: определение необходимого оборудования, размеров и конфигурации здания.

2. Строительство блочно-модульных зданий для КТП и КРУ заводом-поставщиком.

3. Подготовка места установки: очистка и выравнивание площадки.

4. На месте установки возводится один из вариантов фундамента:

  • ленточный;
  • с применением железобетонных свай;
  • фундаментная плита (только для железобетонного БМЗ).

5. Поставка блоков для БМЗ с предприятия на место установки.

6. Сборка блоков с помощью специального оборудования (краны или подъемные механизмы).

7. Установка коммуникаций (электричество, вода, отопление, проведение кабелей и труб).

8. Отделка здания: установка полов, стен, потолков и других отделочных материалов.

9. Установка электрического оборудования: трансформаторы, выключатели, распределительные щиты и другие компоненты, необходимые для работы комплектной подстанции (КТП) или КРУ в блочно-модульном здании.

10. Испытания и проверки электрического оборудования и систем, чтобы убедиться в правильной работе и соответствии требованиям. В случае необходимости могут быть внесены корректировки или доработки.

11. Подготовка к эксплуатации: перед сдачей объекта заказчику проводятся финальные работы по чистке, обслуживанию и подготовке здания к эксплуатации.

12. Сдача объекта по завершении монтажа и успешном прохождении проверок.


Условия эксплуатации блок-модулей и БМЗ

Наименование показателя Значение
Вид климатического исполнения по ГОСТ 15150-69 У1, ХЛ1, УХЛ1, Т1
Температура окружающего воздуха, градусов С от -60 до +50
Атмосферное давление воздуха, кПА/мм.рт.ст. нижнее значение 86,6 / 650; верхнее значение 106,7 / 800
Наибольшая допустимая относительная влажность воздуха при температуре плюс 35 С, % 100
Высота установки над уровнем моря, м, не более 1000
Тип атмосферы I — условно-чистая; II — промышленная; III — морская; IV — приморско-промышленная
Снеговая нагрузка, кгс/м2, не более нормативная: 300; расчётная: 420
Наибольшая допустимая скорость ветра, м/с 50
Интегральная поверхностная плотность потока солнечного излучения, Вт/м2 1125

Безопасность обслуживания БМЗ

В безопасное обслуживание включены:

  • система заземления;
  • система молниезащиты;
  • наличие УЗО в цепях питания систем собственных нужд;
  • наличие площадок обслуживания и лестниц.

Транспортирование и хранение

Поставка блочно-модульных зданий для трансформаторной подстанции имеет особые требования: конструкция модулей должна идти с необходимой жесткостью для транспортировки ж/д и автотранспортом с учетом нагрузки от смонтированного оборудования. Для подъема транспортного модуля предусмотрены грузовые цапфы.

Модули пломбируются на время транспортирования, места стыковок модулей зашиваются стальными листами. БМЗ упаковывается в брезентовый чехол. Лестницы, площадки обслуживания, кровля, водостоки, светильники и другие наружные съемные элементы демонтируются на время транспортировки. Все подвижные части оборудования, на время транспортирования надежно закрепляются. Груз имеет маркировку в местах строповки.

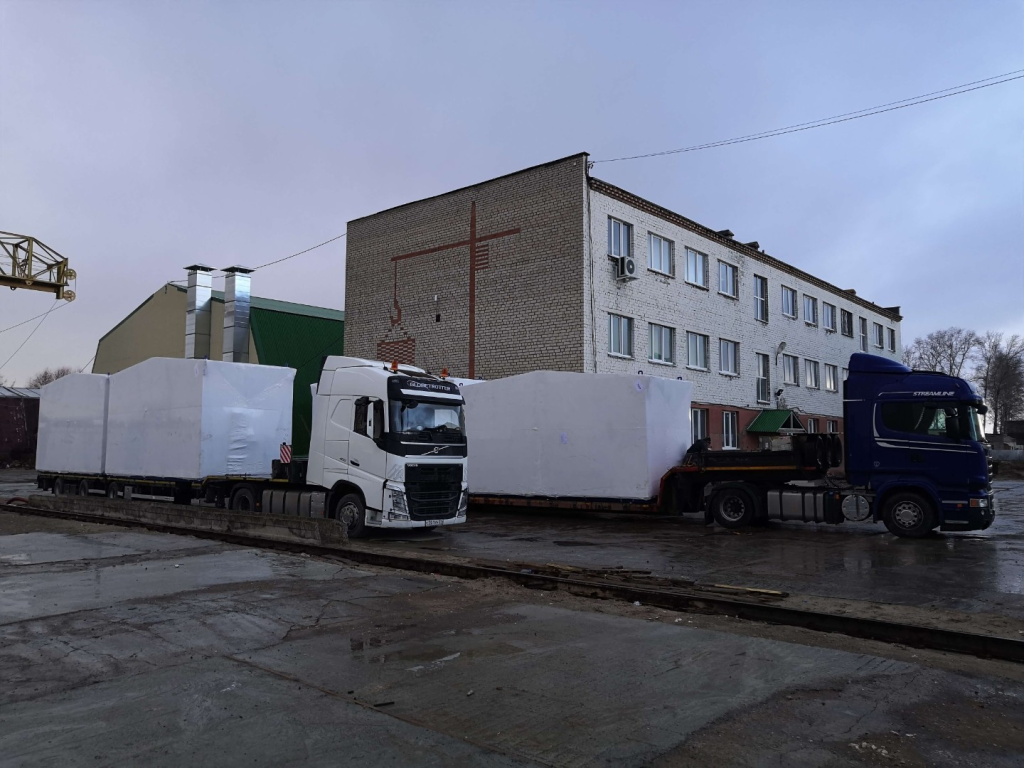

Рис. 4. Транспортировка БМЗ Рис. 4. Транспортировка БМЗ

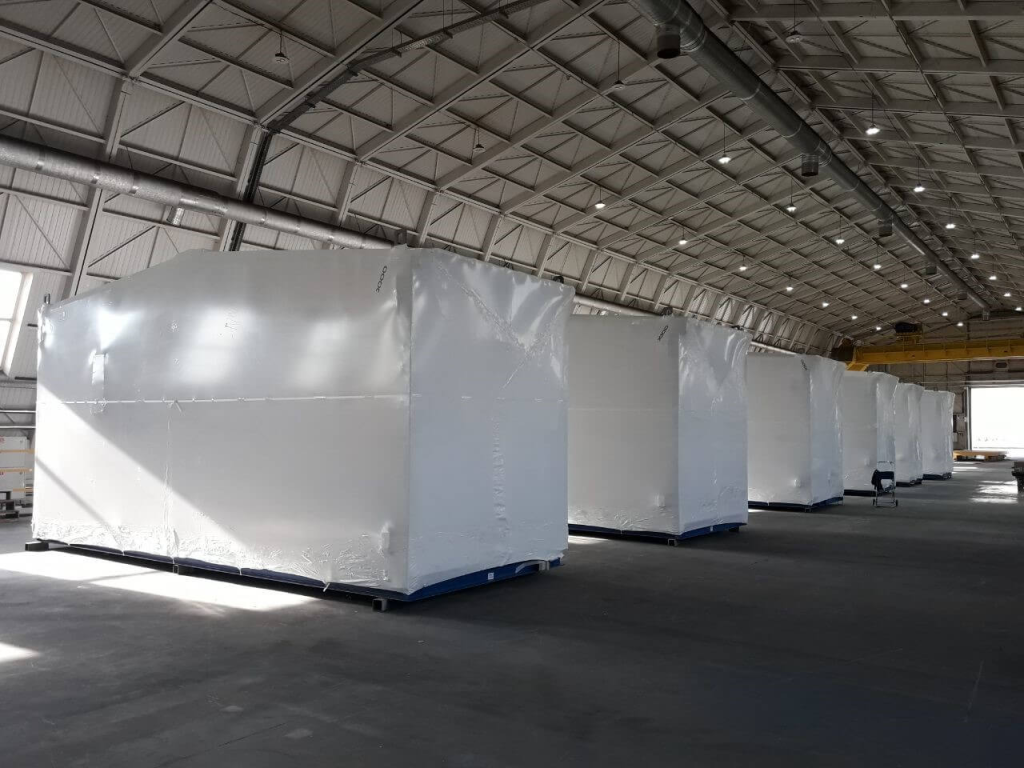

Рис. 5. Хранение БМЗ

Рис. 5. Хранение БМЗ

Сервис и гарантии

Предпродажное обследование объекта заказчика, сервисное и гарантийное обслуживание осуществляют специалисты предприятия изготовителя. СВЭЛ занимается производством блочно-модульных зданий КТП, КРУ, электростанций, подстанций и других нужд; может выполнить весь комплекс работ по строительству или реконструкции от разработки проекта до сдачи объекта «под ключ» и обучения персонала заказчика. Гарантийный срок эксплуатации БМЗ составляет 3 года.

Комплект поставки БМЗ

В комплект поставки входят:

  • БМЗ;
  • шкаф собственных нужд;
  • пожароохранная сигнализация;
  • комплект ЗИП;
  • комплект монтажных частей (светильники наружного освещения; лестницы, площадки обслуживания, комплект ограждающих конструкций и другие наружные съемные элементы).

К комплекту прилагается следующая документация на русском языке:

  • ведомость эксплуатационных документов;
  • руководство по эксплуатации;
  • паспорт;
  • инструкция по монтажу;
  • комплект конструкторской документации.

Как заказать и купить БМЗ

Чтобы оформить заказ с индивидуальными характеристиками оборудования и купить блочно-модульное здание для КТП и КРУ, оставьте заявку на сайте. Вы также можете позвонить по телефону или написать на электронную почту, указанные в разделе «Контакты».

Цена БМЗ зависит от комплектации трансформаторной подстанции и индивидуальных характеристик, а также региона поставки. СВЭЛ доставляет заказы по территории России и СНГ.
