Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)

Трансформаторы напряжения НОЛ(П)-СВЭЛ-6(10) применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и является комплектующим изделием.
В трехфазной сети трансформатор включается на линейное напряжение.
Трансформаторы предназначены:
для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.

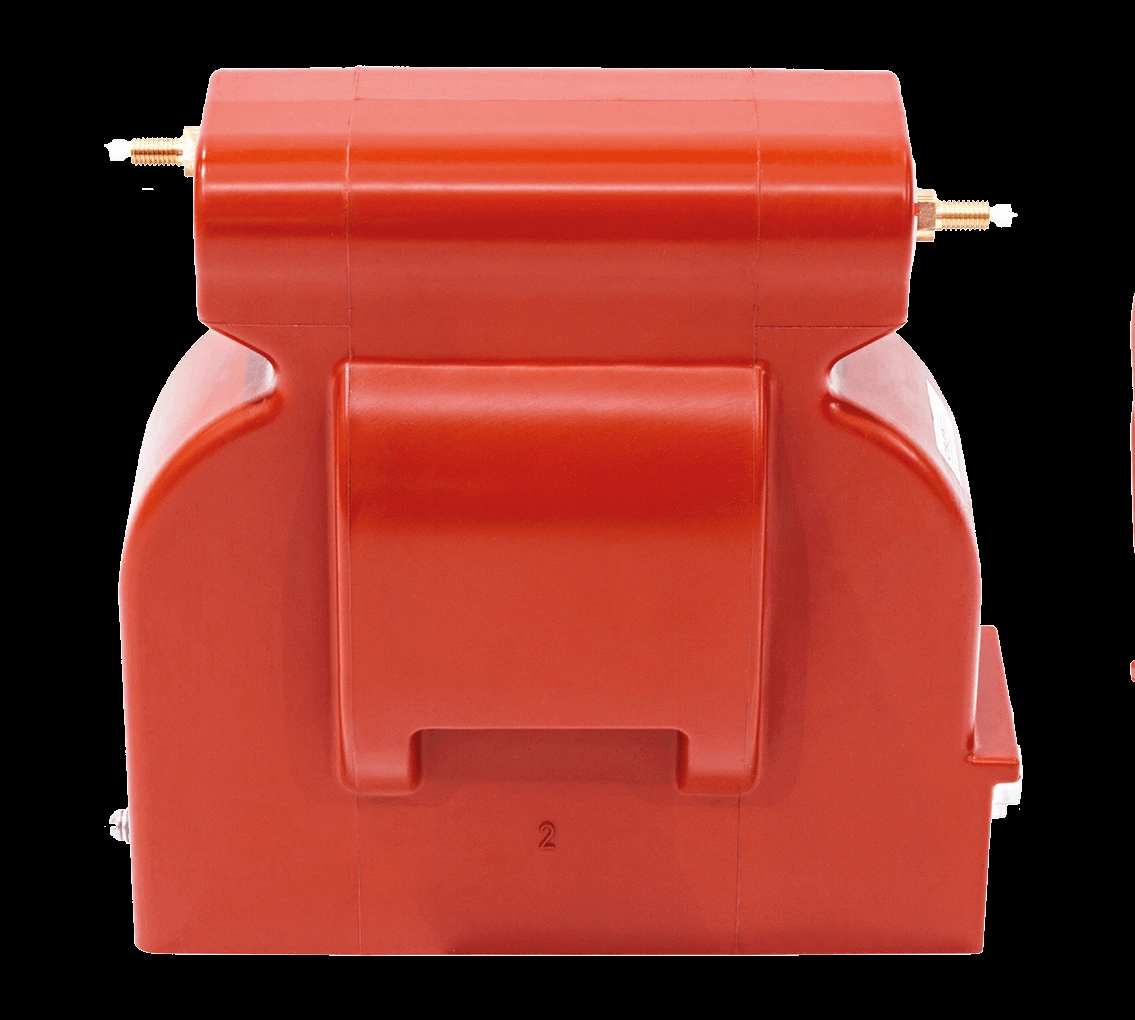

Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)
Измерительный трансформатор напряжения НОЛ(П)-СВЭЛ-6(10)

Описание

Описание

Назначение и область применения

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.003 ТУ

Описание конструкции

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с незаземляемой первичной обмоткой. По принципу конструкции — опорные, с литой изоляцией.

Трансформаторы имеют уменьшенные массо-габаритные характеристики. Выводы первичной обмотки расположены на верхней поверхности трансформатора и имеют полную изоляцию относительно «земли». Выводы вторичных обмоток расположены в нижней части литого блока.

Вывода вторичной обмотки пломбируются защитной крышкой.

Особенности конструкции

Трансформаторы напряжения НОЛ(П)-СВЭЛ-6(10) исполнены со съемными электромагнитными предохранительными устройствами многоразового использования СПУЭ-СВЭЛ-10 для защиты от коротких замыканий во вторичной цепи и от перенапряжений в первичной цепи.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОЛ(П)-СВЭЛ-6(10)
Наименование параметра                            Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальное напряжение первичной обмотки, В      6000 10000
Номинальная мощность с коэффициентом мощности активно - индуктивной нагрузки 0,8, В•А**:
в классе точности 0,2 10, 30
в классе точности 0,5 30, 50, 75
в классе точности 1,0 75, 100
в классе точности 3,0 200 300
Номинальное линейное напряжение на выводах основной вторичной обмотки, В•А   100
Предельная мощность вне класса точности, В•А 400
  Предельный допустимый длительный первичный ток, А   0,067   0,04
Схема и группа соединения обмоток 1/1 - 0
* Для трансформаторов, предназначенных для поставок на экспорт.
** Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом.
*** Жирным начертанием выделены стандартные параметры

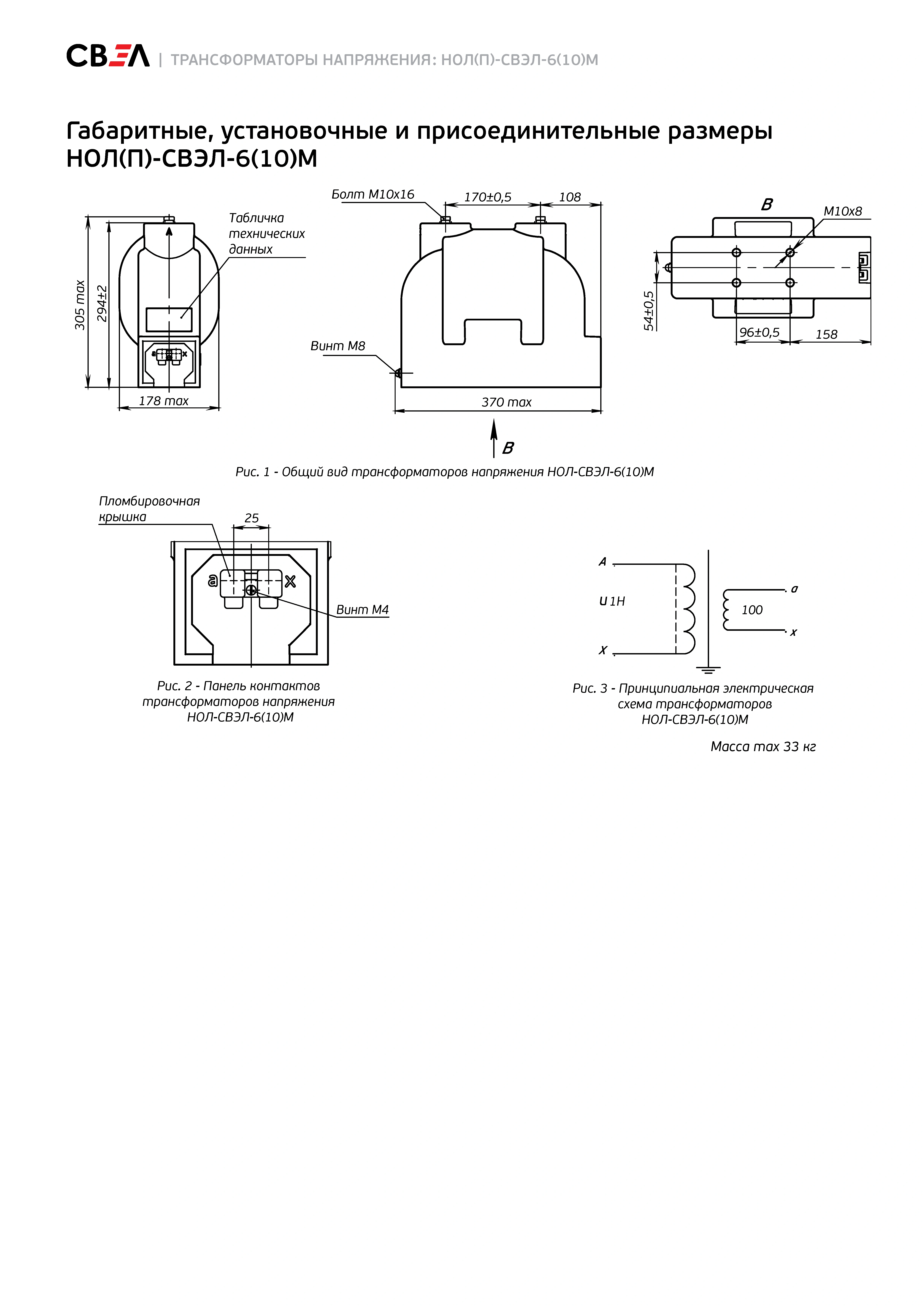

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости
ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ЗНОЛ(П)-СВЭЛ-6(10) ЗНОЛ.0.6.-6(10) ЗНОЛ(П)-НТЗ-6(10) ЗНОЛ(П)-ЭК-10(6) ЗНОЛ-СЭЩ-6(10)-20 ЗНИОЛ-6(10), ЗНИОЛ-6(10)-П - -
ЗНОЛП-СВЭЛ-6(10)М ЗНОЛПМ-6(10) - - - - - -
ЗНОЛ(П)-СВЭЛ-6(10)-4 ЗНОЛ.0.6.4-6(10), ЗНОЛП-6(10) - ЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) ЗНОЛ-СЭЩ-6(10)(3 обмотки НН), ЗНОЛ-СЭЩ-6(10)-1 (3 обмотки НН) ЗНИОЛ-6(10) (3 обмотки НН), ЗНИОЛ-6(10)-П (3 обмотки НН) - -
ЗНОЛ(П)-СВЭЛ-6/10 - - - - - - -
ЗНОЛ(П)-СВЭЛ-35   ЗНОЛП-НТЗ-35 - -   ЗНИОЛ-35 (П) TJP 7.1
ЗНОЛ(П)-СВЭЛ-35-4 - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10) 3хЗНОЛ.0.6.-6(10), 3хЗНОЛПМ-6(10) 3хЗНОЛ(П)-НТЗ-6-10 3ХЗНОЛ(П)-ЭК-10(6) 3хЗНОЛ-СЭЩ-6(10); НАЛИ-СЭЩ-6(10), 3хЗНОЛ-СЭЩ-6(10)-1 3хЗНИОЛ-6(10), НАМИ-6(10), НТМИ-6(10), 3хЗНИОЛ-6(10)-П - -
3хЗНОЛП-СВЭЛ-6(10)М - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10)-4 3хЗНОЛ.0.6.4-6(10), 3хЗНОЛП.4-6(10) НАЛИ-НТЗ-6(10) 3ХЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) 3ХЗНОЛ(П)-СЭЩ-10(6) (3 обмотки НН) 3хЗНИОЛ-6(10) (3 обмотки НН), 3хЗНИОЛ-6(10)-П (3 обмотки НН) 3хНИОЛ-СТ-6(10)-2МП -
НОЛ(П)-СВЭЛ-6(10) НОЛ.08-6(10), НОЛП-6(10) НОЛ(П)-НТЗ-6(10) - НОЛ-СЭЩ-6(10), НОЛ-СЭЩ-6(10)-1 НОЛ-6(10) НИОЛ-СТ-6(10), НИОЛ-СТ-6(10)-П -
ЗНОЛ-СВЭЛ-35 III ЗНОЛ-35 III ЗНОЛ-НТЗ-35 - ЗНОЛ-СЭЩ-35-IV ЗНИОЛ-35-1   GEF 40,5, TJO 7
ЗНОЛ-СВЭЛ-35 III-4 ЗНОЛ-35 III-4 -   ЗНОЛ-СЭЩ-35-IV (3 обмотки НН) - - -
