Силовой трансформатор малой мощности ОЛ-СВЭЛ-0,63(1,25)/6(10)

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки III по ГОСТ 9920-89.
Трансформаторы силовые малой мощности ОЛ-СВЭЛ-0,63(1,25)/6(10) предназначены для обеспечения питания цепей автоблокировки от воздушных линий и продольного электроснабжения железных дорог.
В трехфазной сети трансформатор включается на линейное напряжение.

Описание

Назначение и область применения

Рабочее положение – вертикальное.

Изготовлены согласно техническим условиям 0ЭТ.591.020 ТУ

Описание конструкции

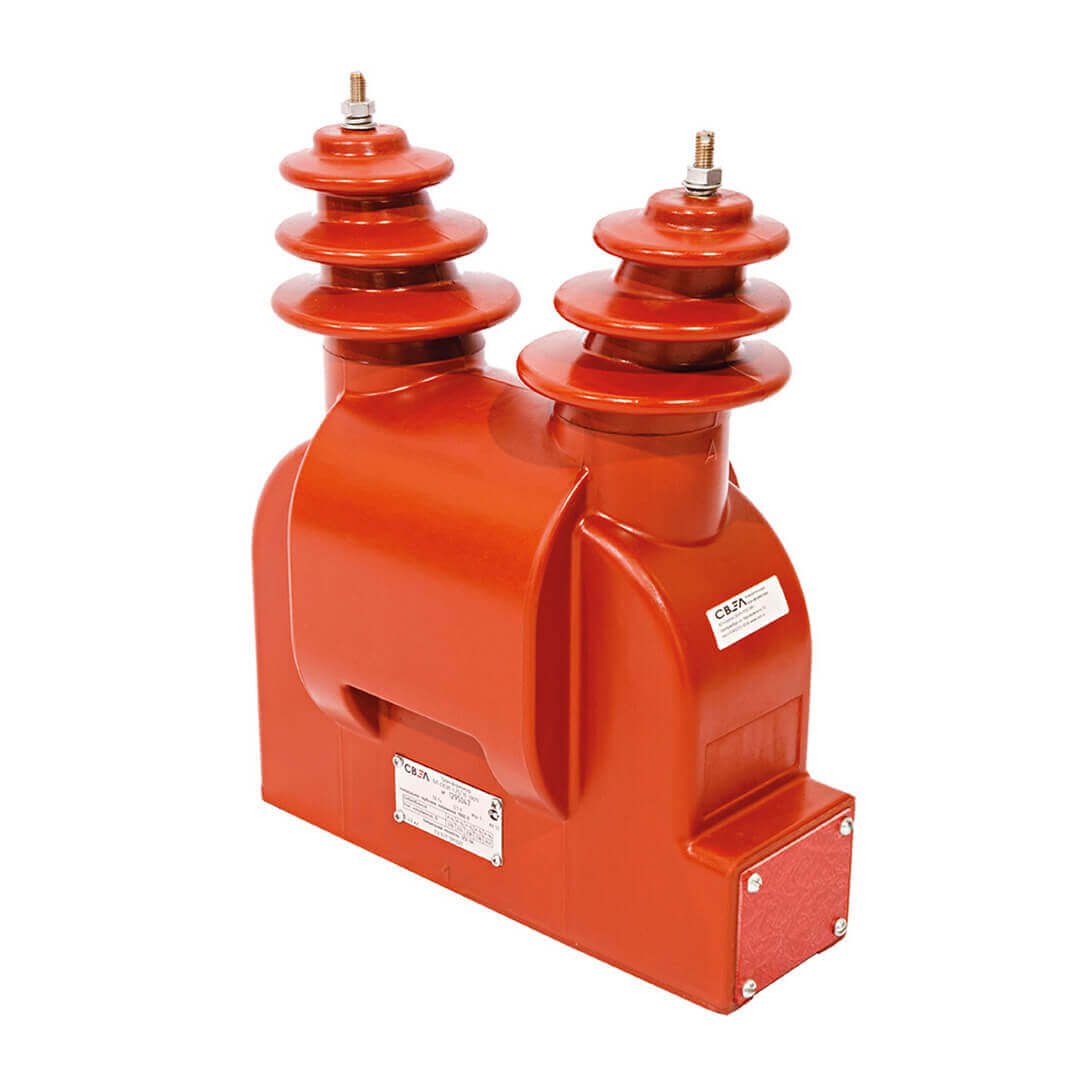

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с незаземляемой первичной обмоткой.

По принципу конструкции – опорные, с литой изоляцией.

Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичной обмотки расположены в нижней части литого блока и закрываются защитной крышкой.

Технические данные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЛ-СВЭЛ-0,63(1,25)/6(10)
Наименование параметра	Значение
Наименование параметра	ОЛ-СВЭЛ-0,63/6	ОЛ-СВЭЛ-1,25/6	ОЛ-СВЭЛ-0,63/10	ОЛ-СВЭЛ-1,25/10
Класс напряжения, кВ	6		10
Наибольшее рабочее напряжение, кВ	7,2		12
Номинальная частота переменного тока, Гц	50
Номинальное напряжение первичной обмотки, В	6300, 6600		10000, 10500, 11000
Номинальное напряжение основной вторичной обмотки, В*
х – а1	218
х – а2	224
х – а3	230
х – а4	236
х – а5	242
Номинальная мощность, В*А	630	1250	630	1250
Предельная мощность на ответвлении 230 В (х – а3) в течение 10 мин, В*А	2000
Ток холостого хода, % не более	30
Потери холостого хода, Вт, не более	50
Напряжение короткого замыкания, %	4,5
Потери короткого замыкания, Вт, не более	55
Схема и группа соединения обмоток	1/1-0

* Возможно изготовление трансформаторов с другими номинальными напряжениями основной вторичной обмотки по требованию заказчика.

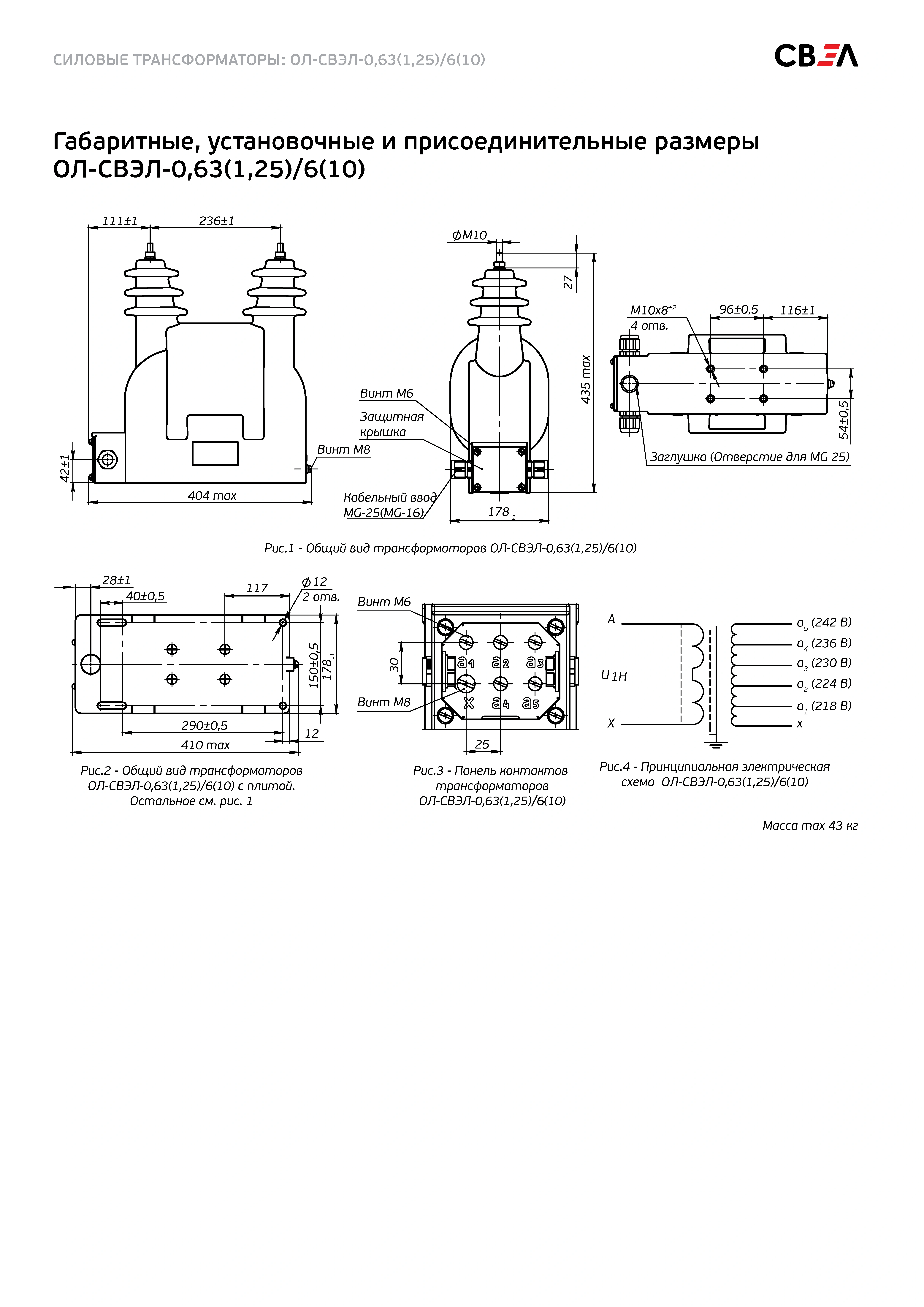

Чертежи

Таблица заменяемости

ТАБЛИЦА АНАЛОГОВ
СВЭЛ	СЗТТ	НТЗВ	Электрощит-К	СЭЩ	Кентауский трансформаторный завод	ОЭНТ	ABB, RITZ
ОЛ-СВЭЛ-0,63(1,25)/6(10)	ОЛ-0,63(1,25)/6(10)	-	-	ОЛ-СЭЩ-0,63(1,25)/6(10)	ОМ-0,63(1,25)	ОМ-0,63(1,25)	-
