Силовой трансформатор малой мощности ОЛ-СВЭЛ-0,63/6(10)М УХЛ1

Трансформаторы силовые малой мощности ОЛ-СВЭЛ-0,63/6(10)М УХЛ1 предназначены для обеспечения питания цепей автоблокировки от воздушных линий, продольного электроснабжения железных дорог и других потребителей. Предназначен для установки на опорах воздушных линий электропередач и в открытых распределительных устройствах. В трехфазной сети трансформатор включается на линейное напряжение.

Назначение и область применения

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69. Длина пути утечки III по ГОСТ 9920-89.

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.005 ТУ.

Описание конструкции.

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с заземляемой первичной обмоткой.

По принципу конструкции – опорные, с литой изоляцией.

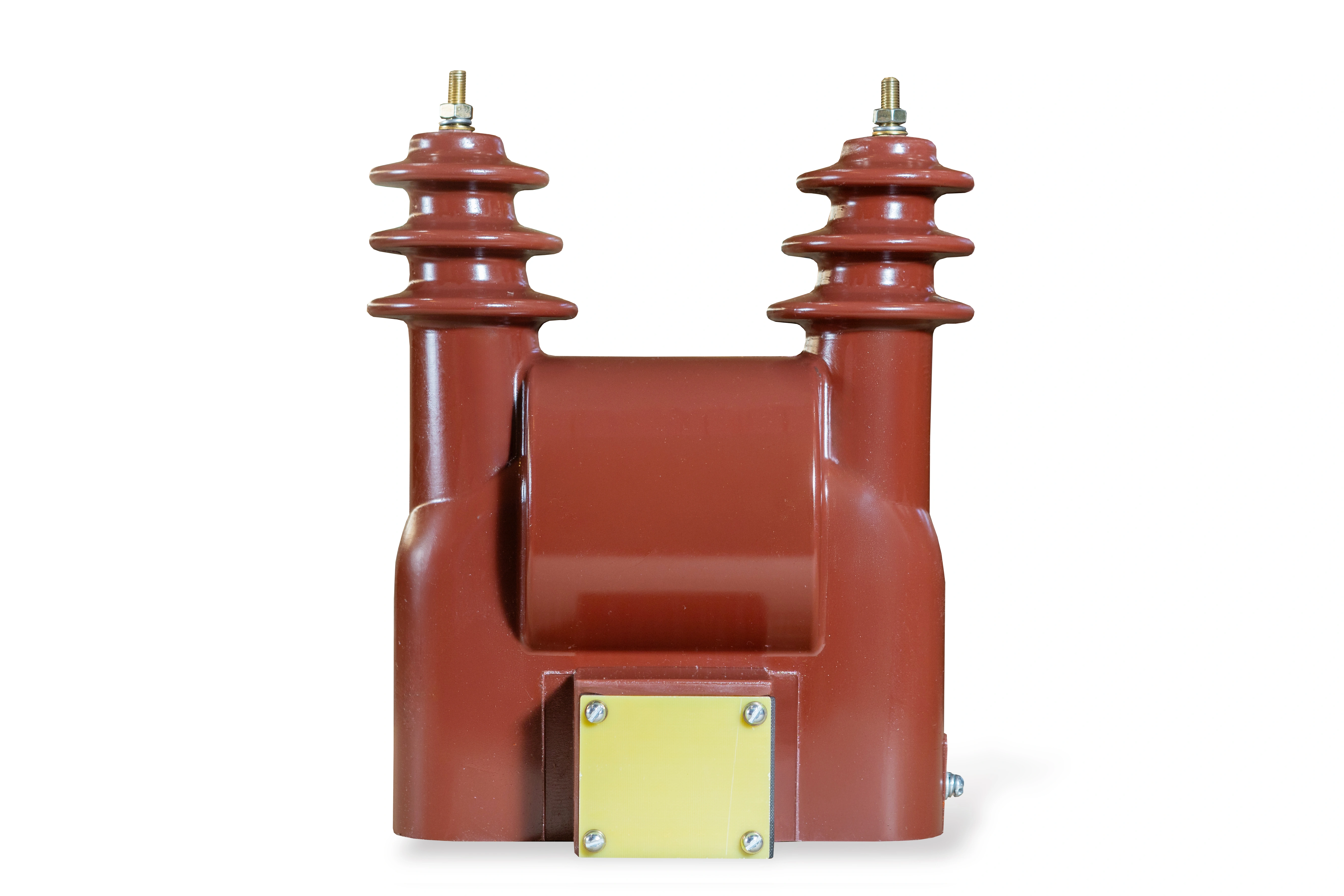

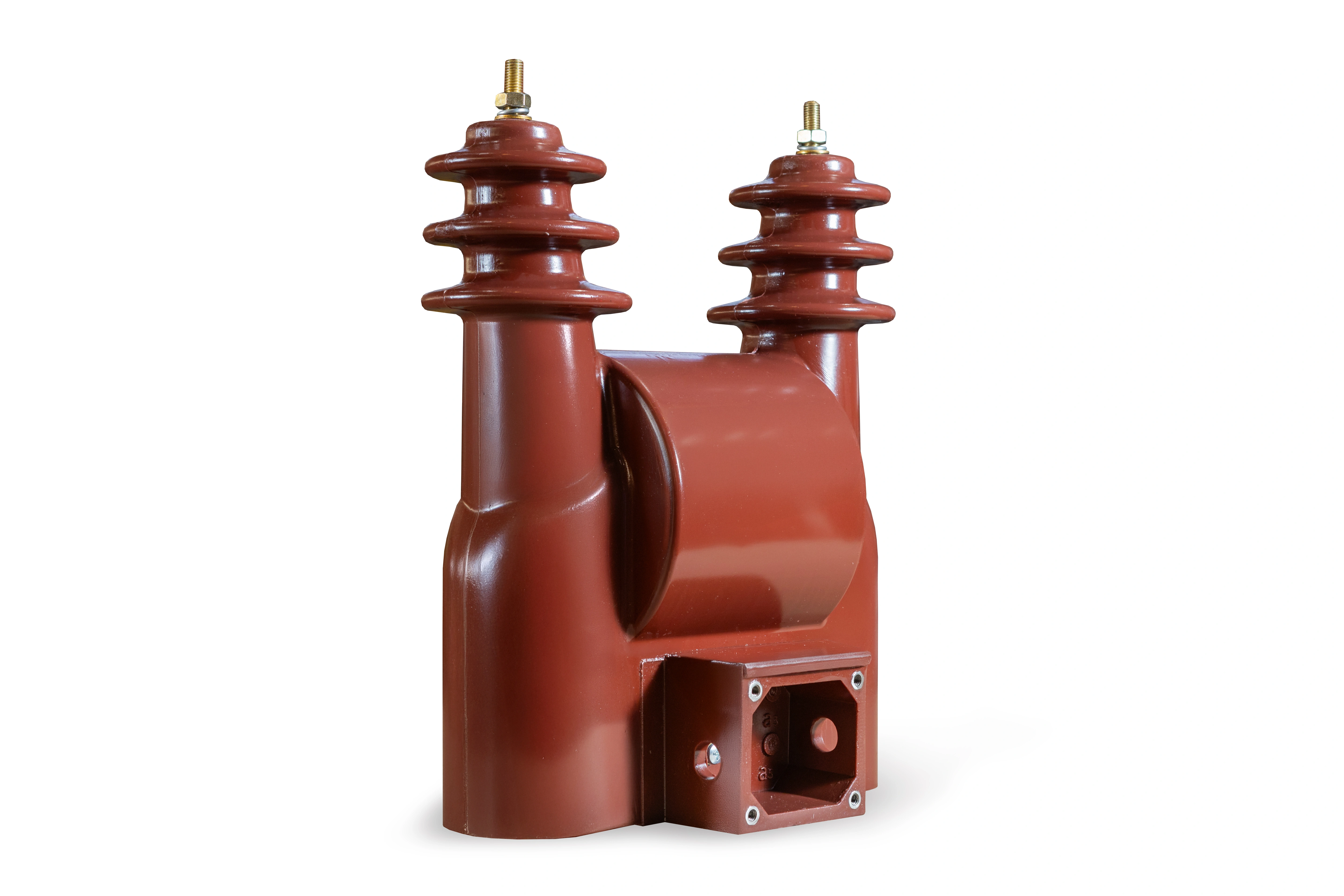

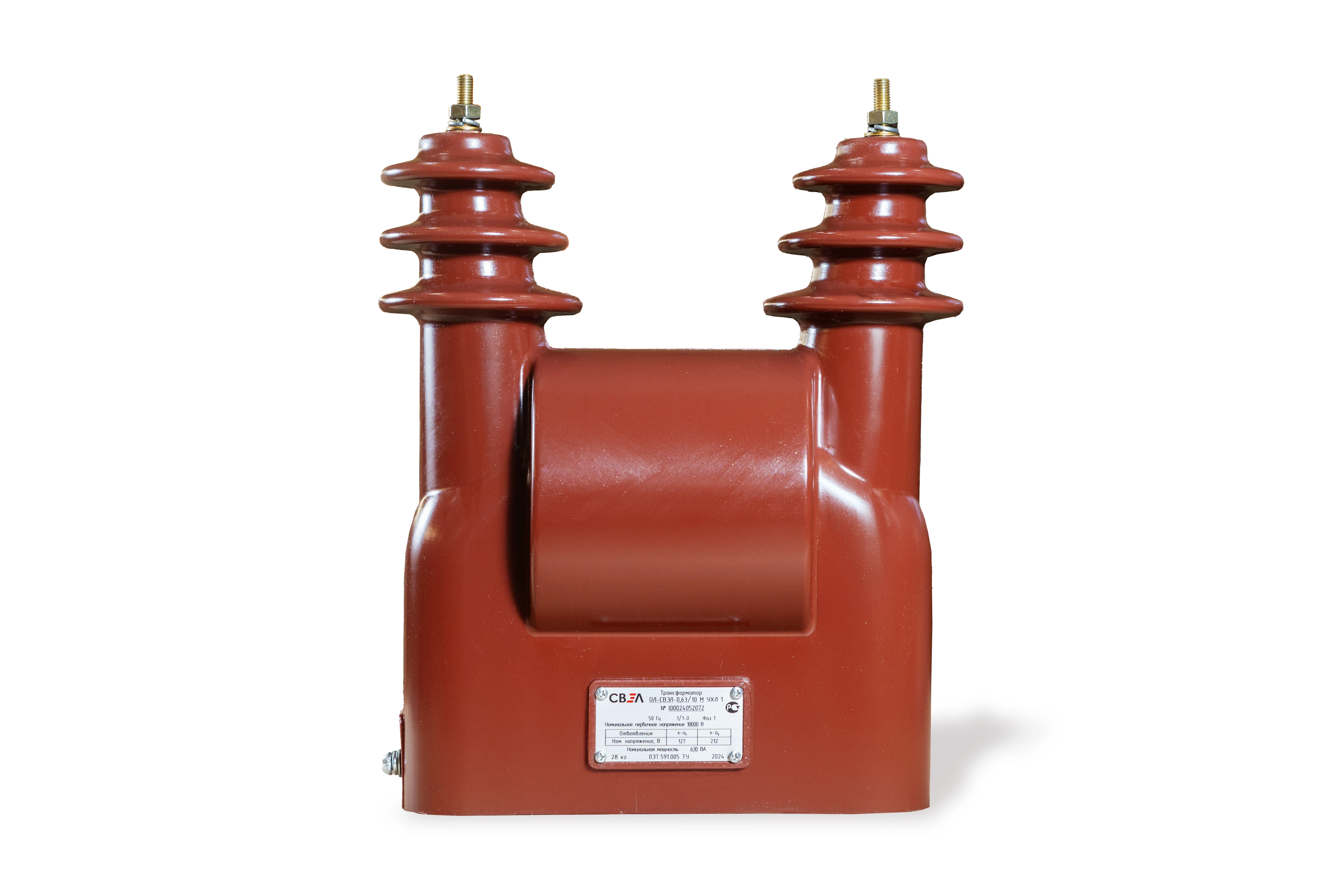

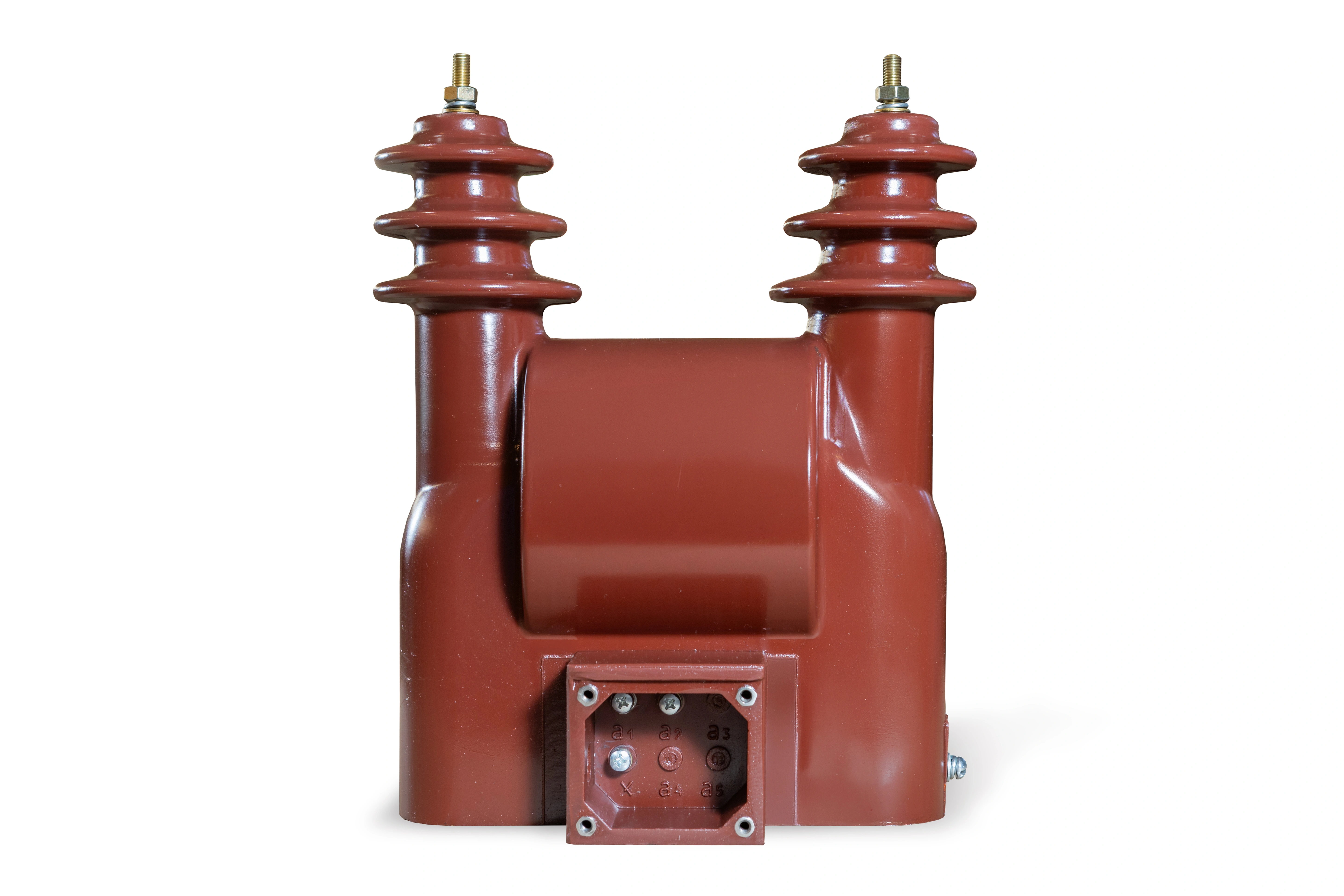

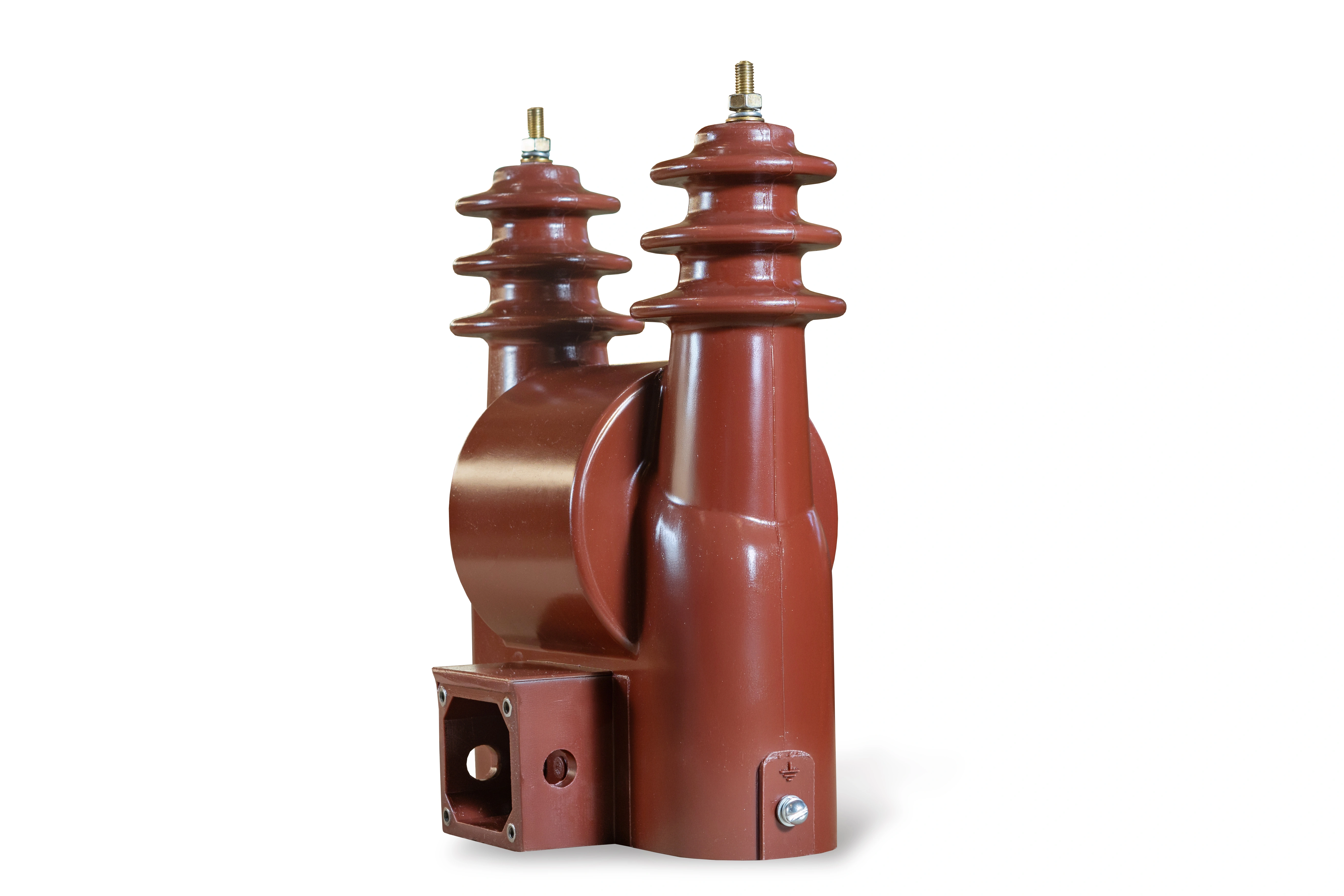

Вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичной обмотки и вывод «Х» расположены в нижней части литого блока и закрываются защитной крышкой.

Основные технические параметры трансформаторов должны соответствовать указанным в таблице 1.

Технические данные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЛ-СВЭЛ-0,63/6(10)М УХЛ1
Наименование параметра	Значения исполнений
Наименование параметра	ОЛ-СВЭЛ-0,63/6М	ОЛ-СВЭЛ-0,63/10М
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, В	6000, 6300, 6600	10000, 10500, 11000
Номинальная мощность, В∙А	630
Номинальное напряжение ответвлений основной вторичной обмотки, В	от 100 до 400
Количество ответвлений	от 1 до 5
Ток холостого хода, % не более	30
Потери холостого хода, Вт, не более	50
Напряжение короткого замыкания, %	4,5
Потери короткого замыкания, Вт, не более	55
Схема и группа соединения обмоток	1/1-0
Номинальная частота, Гц	50
