Описание

Назначение и область применения

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.005 ТУ

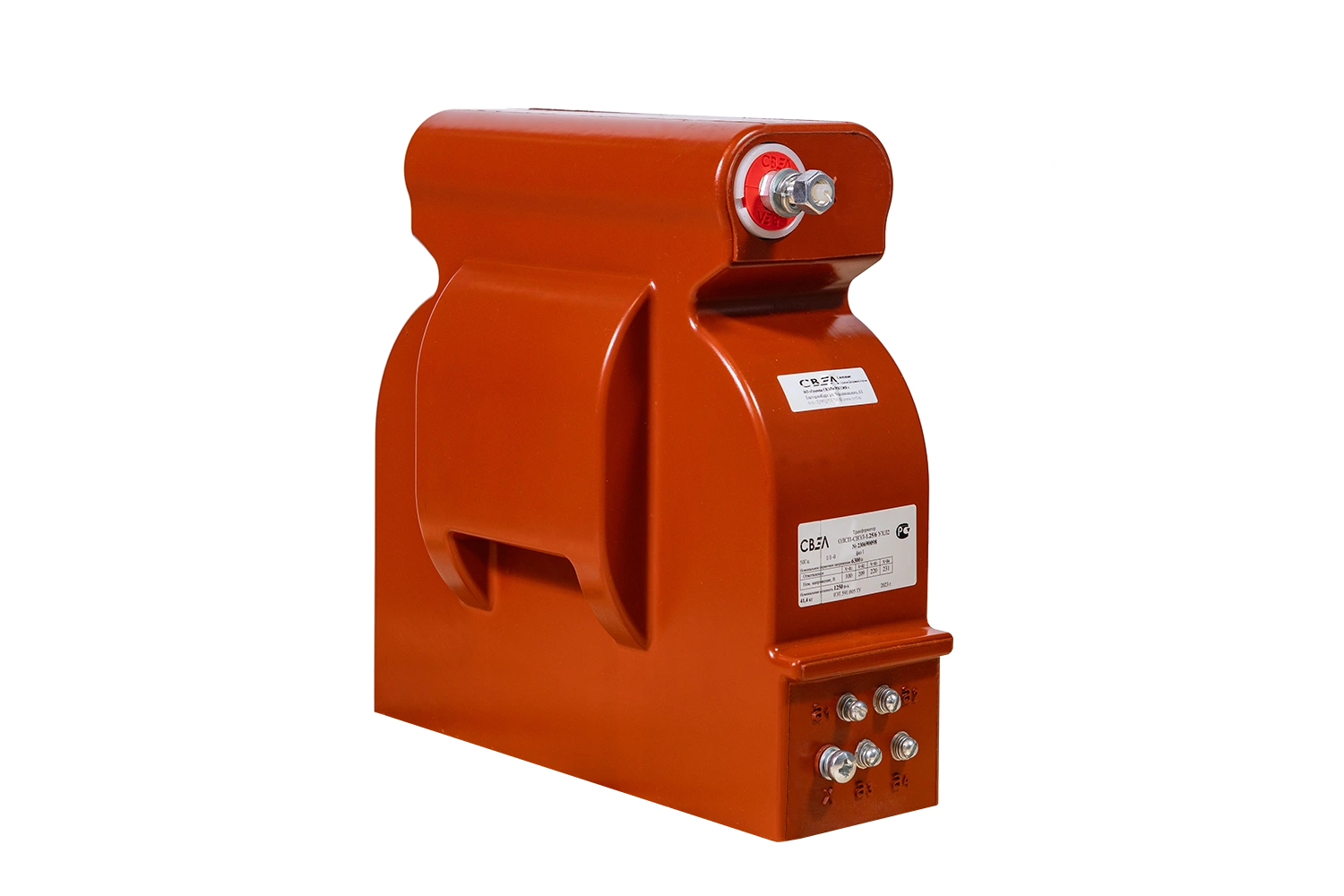

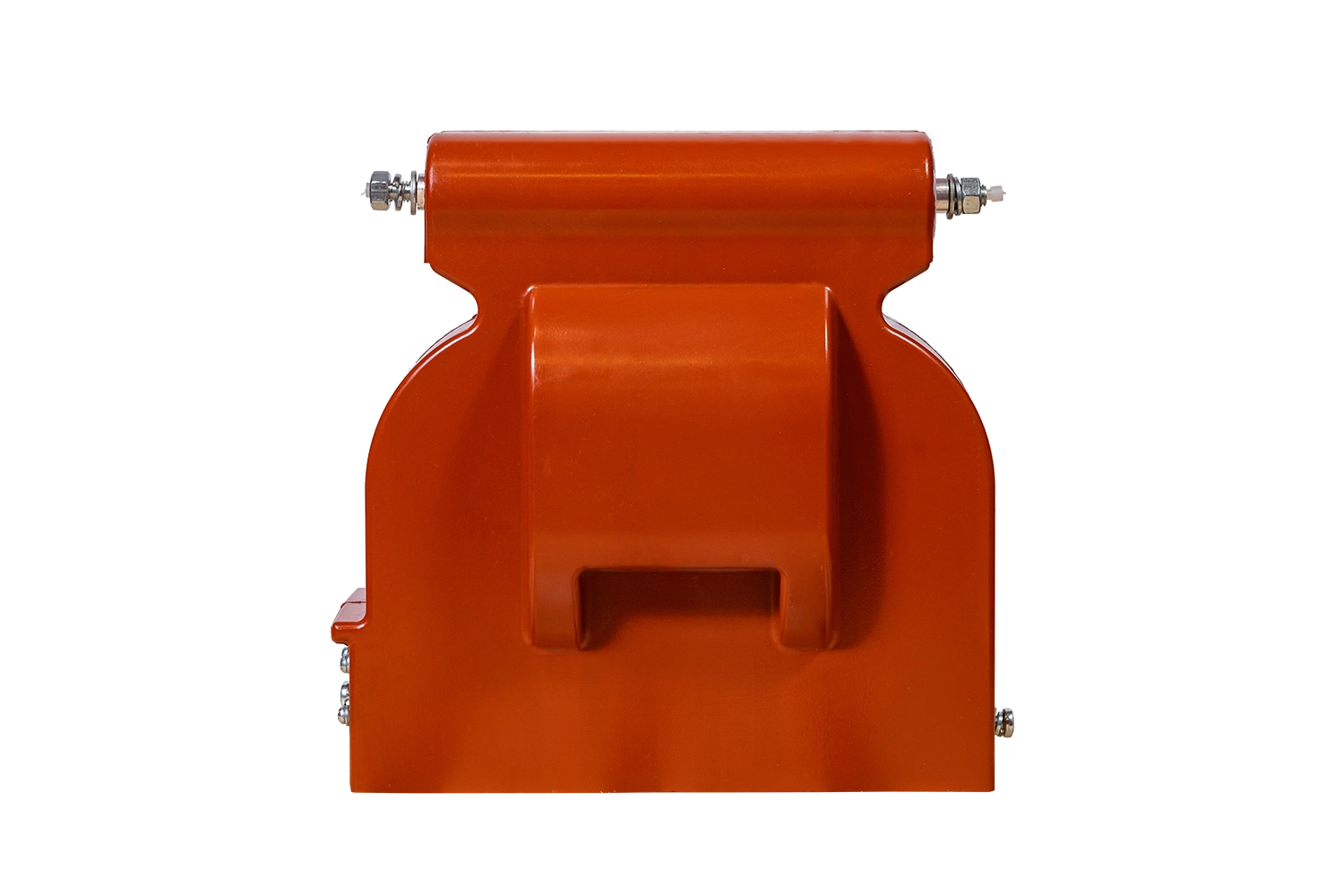

Описание конструкции

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с незаземляемой первичной обмоткой. По принципу конструкции — опорные, с литой изоляцией.

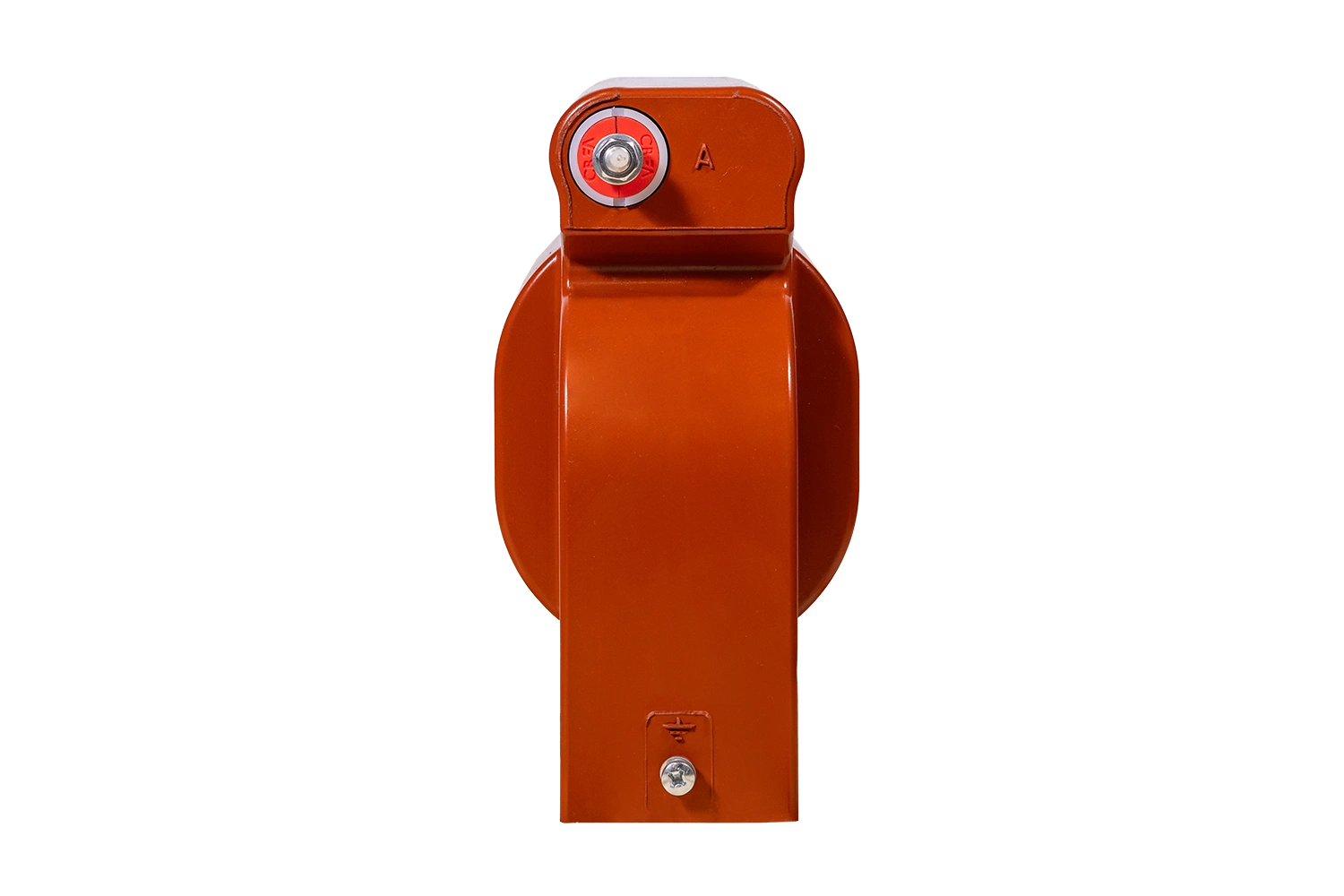

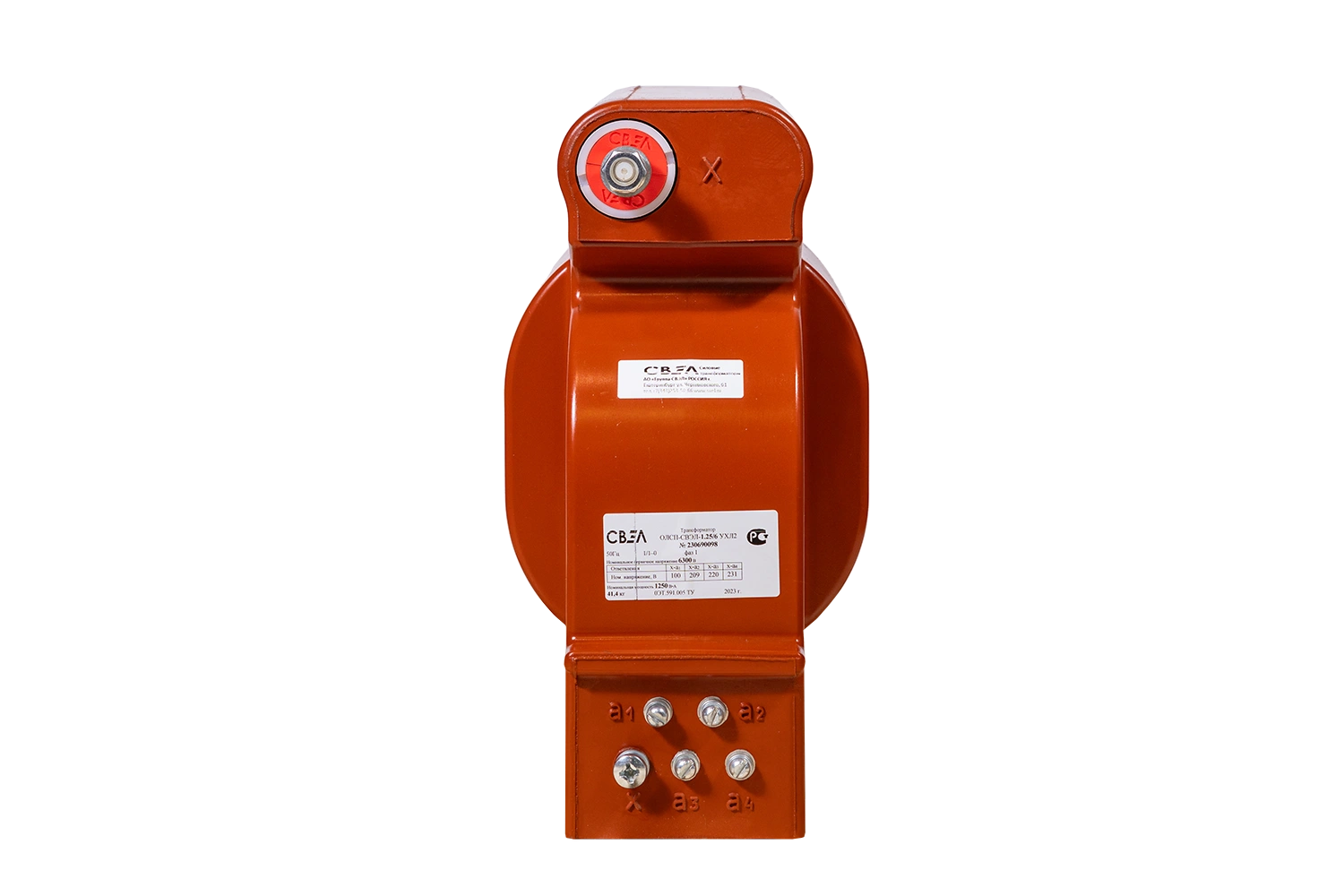

Выводы первичной обмотки расположены на верхней поверхности трансформатора и имеют полную изоляцию относительно «земли». Выводы вторичных обмоток расположены в нижней части литого блока.

Особенности конструкции

Исполнение трансформаторов со съемными электромагнитными предохранительными устройствами многоразового использования СПУЭ-СВЭЛ-10 для защиты от коротких замыканий во вторичной цепи и от перенапряжений в первичной цепи.

Технические данные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЛС(П)-СВЭЛ-0,63(1,25)/6(10)
Наименование параметра	Значение
Наименование параметра	ОЛС(П)-СВЭЛ-0,63/6	ОЛС (П)-СВЭЛ-1,25/6	ОЛС (П)-СВЭЛ-0,63/10	ОЛС (П)-СВЭЛ-1,25/10
Класс напряжения, кВ	6		10
Наибольшее рабочее напряжение, кВ	7,2		12
Номинальная частота переменного тока, Гц	50
Номинальное напряжение первичной обмотки, В	6300, 6600		10000, 10500, 11000
Номинальное напряжение основной вторичной обмотки, В
х – а1	100
х – а2	209
х – а3	220
х – а4	231
Номинальная мощность, В*А	630	1250	630	1250
Предельная мощность на ответвлении 220 В (х – а3) в течение 10 мин, В*А	2000
Ток холостого хода, % не более	30
Потери холостого хода, Вт, не более	50
Напряжение короткого замыкания, %	4,5
Потери короткого замыкания, Вт, не более	55
Схема и группа соединения обмоток	1/1-0
