ОЛЗ-СВЭЛ-1,25/27,5

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки III по ГОСТ 9920-89.
Трансформаторы силовые малой мощности ОЛЗ-СВЭЛ-1,25/27,5 предназначены для обеспечения питания цепей диспетчерской централизации, автоблокировки и продольного электроснабжения железных дорог.
В трехфазной сети трансформатор включается на фазное напряжение.

Описание

Описание

Назначение и область применения ОЛЗ-СВЭЛ-1,25/27,5

Рабочее положение – вертикальное.

Изготовлены согласно техническим условиям 0ЭТ.591.005 ТУ

Описание конструкции

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с заземляемой первичной обмоткой.

По принципу конструкции – опорные, с литой изоляцией.

Вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичной обмотки и вывод «Х» расположены в нижней части литого блока и закрываются защитной крышкой.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОЛЗ-СВЭЛ-1,25/27,5
Наименование параметра Значение
Класс напряжения, кВ 27
Наибольшее рабочее напряжение, кВ 30
Номинальное напряжение первичной обмотки, В 27500
Номинальное напряжение вторичной обмотки, В, на отпайках:
x-a1 218
x-a2 224
x-a3 230
x-a4 236
x-a5 242
Номинальная мощность, В•А 1250
Номинальная частота, Гц 50 или 60*
Ток холостого хода,%, не более 35
Потери холостого хода, Вт, не более 50
Напряжение короткого замыкания, не более, % 4,5
Схема и группа соединения обмоток 1/1-0

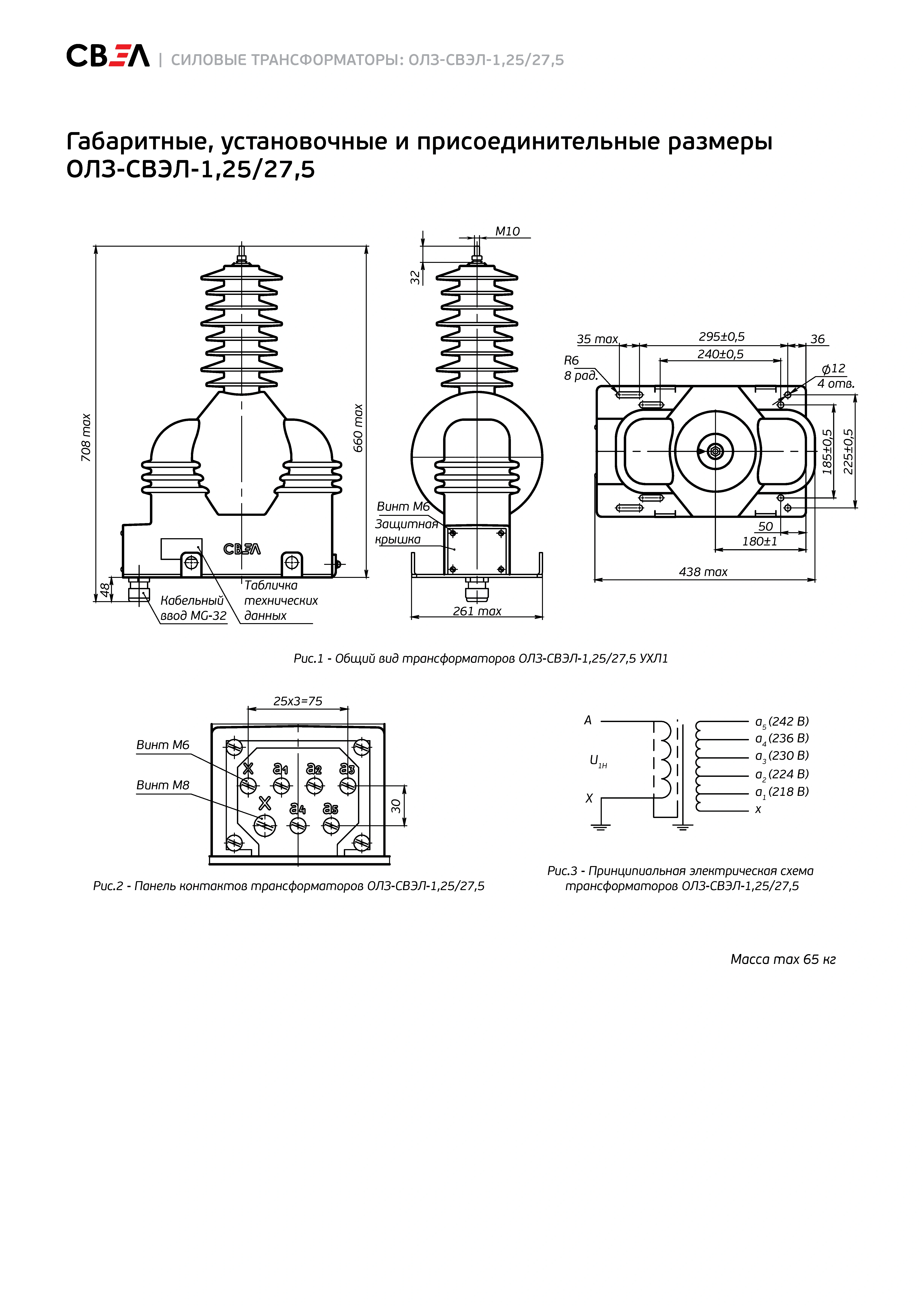

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

ТАБЛИЦА АНАЛОГОВ. СИЛОВЫЕ ТРАНСФОРМАТОРЫ

ТАБЛИЦА АНАЛОГОВ
  СВЭЛ   СЗТТ   НТЗВ  Электрощит-К   СЭЩ Кентауский трансформаторный завод   ОЭНТ  ABB, RITZ
ОЛ-СВЭЛ-0,63(1,25)/6(10) ОЛ-0,63(1,25)/6(10) - - ОЛ-СЭЩ-0,63(1,25)/6(10) ОМ-0,63(1,25) ОМ-0,63(1,25) -
ОЛС-СВЭЛ-0,63(1,25)/6(10) ОЛС-0,63(1,25)/6(10) ОЛС-НТЗ-0,63(1,25)/6(10) - ОЛС-СЭЩ-0,63(1,25)/6(10) - - -
ОЛСП-СВЭЛ-0,63(1,25)/6(10) ОЛСП-0,63(1,25)/6(10) ОЛСП-НТЗ-0,63(1,25)/6(10) - ОЛС-СЭЩ-0,63(1,25)/6(10)-1 - - -
ОЛЗ-СВЭЛ-0,63(1,25)/27,5 ОЛЗ-0,63(1,25)/27,5 - - - - - -
