Описание

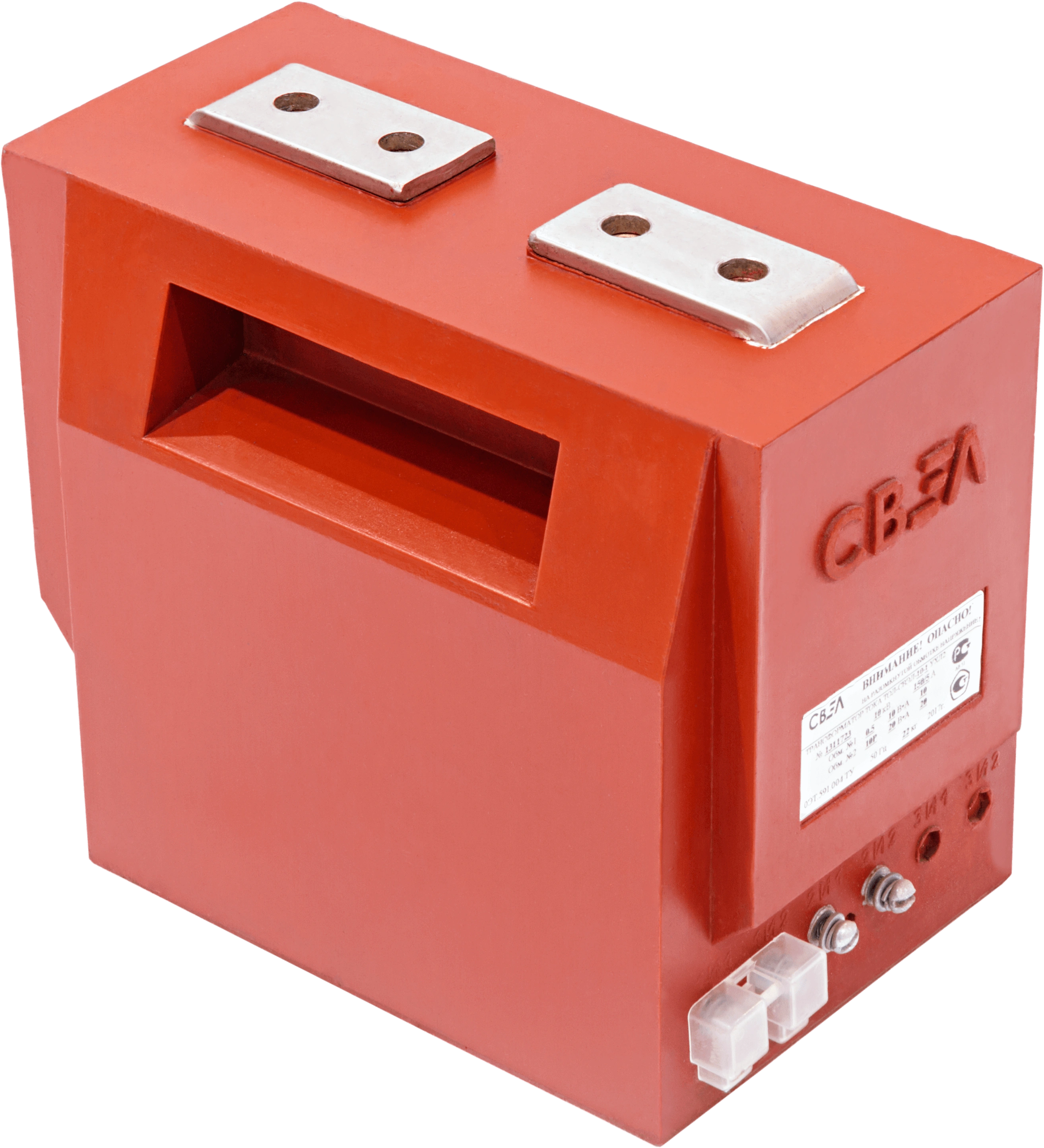

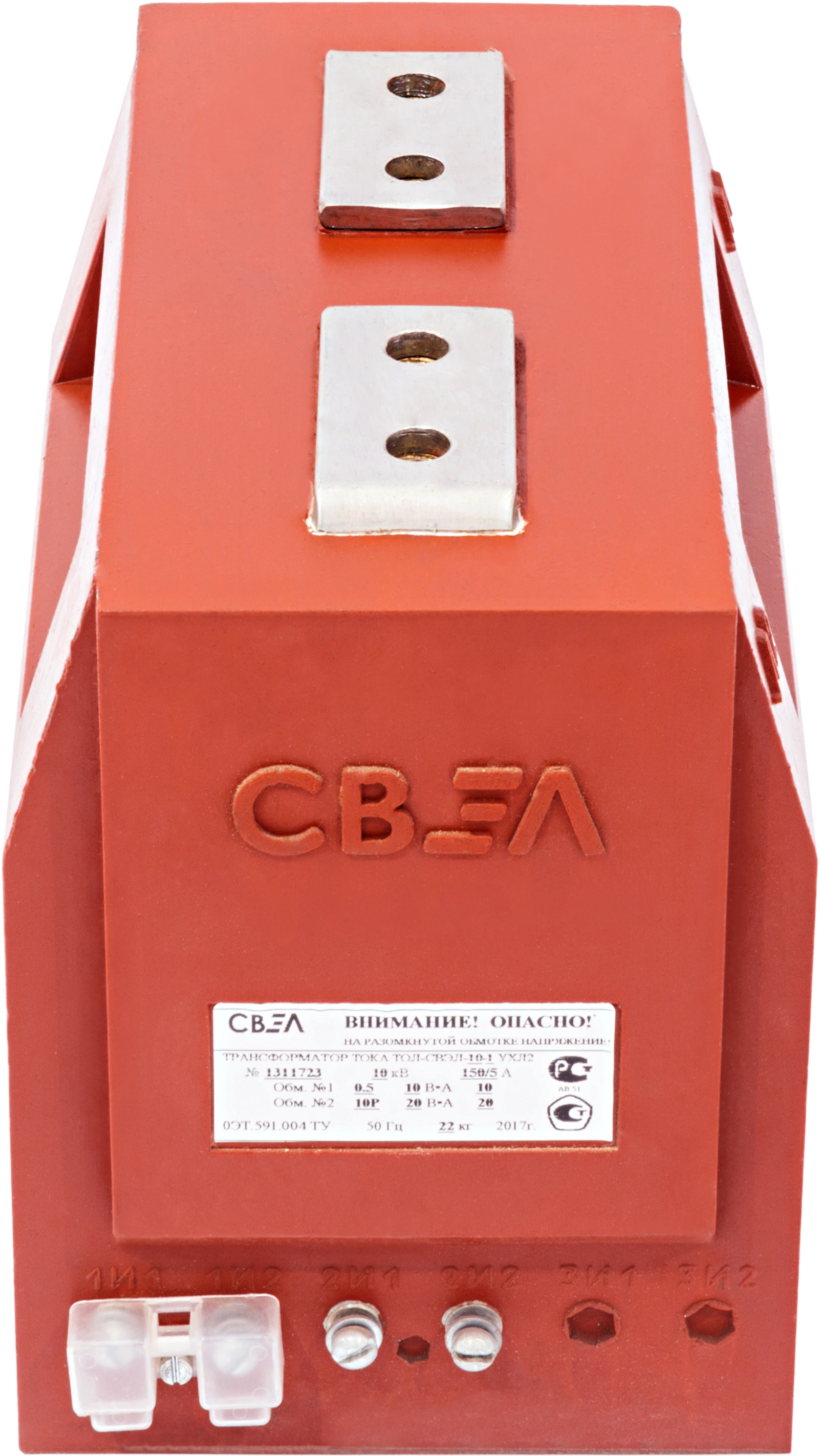

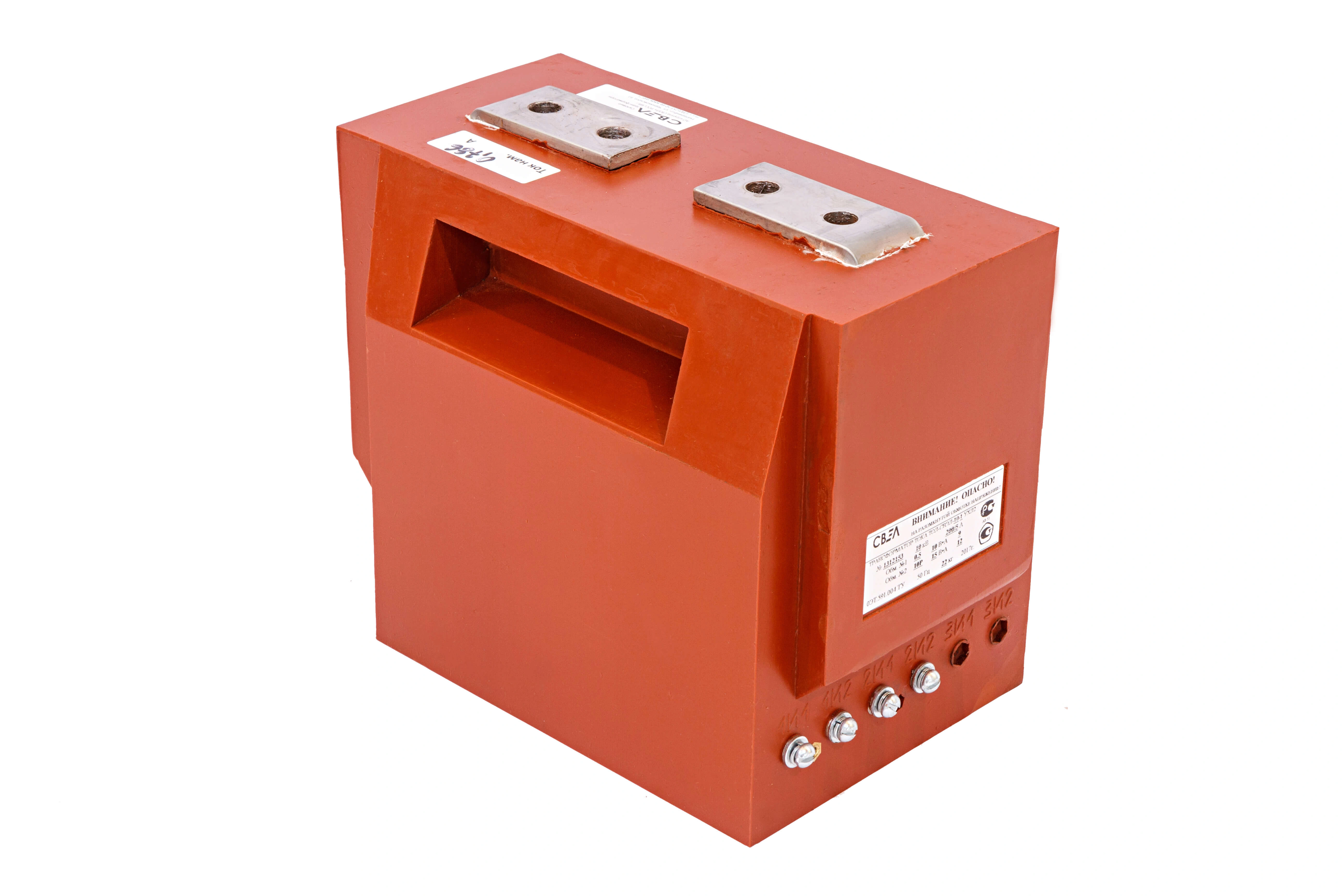

Трансформатор ТОЛ опорный на класс напряжения 6 или 10 киловольт.

Изделие предназначено для установки внутри помещений в климатических районах УХЛ или Т.

Категория размещения устройства – 2.

Первичная обмотка рассчитана на 150 ампер.

Трансформатор содержит 2 вторичные обмотки, каждая из которых расположена на своем магнитопроводе, с классом точности для учёта и измерений – 0,5S (максимально возможная погрешность прибора, выраженная в процентах от наибольшего значения величины, измеряемой в данном диапазоне работы прибора, проверяемая по пяти точкам от 1 до 120 (1-5-20-100-120)% от номинального тока) .

Класс точности для защиты – 10P (проверяются данные обмотки в трех точках: 50-100-120%).

Описание

Трансформаторы предназначены:

для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
для коммерческого учета электроэнергии;
для изолирования цепей вторичных соединений от высокого напряжения.

Технические данные

СВЭЛ изготавливает трансформаторы серии ТОЛ-СВЭЛ-10 с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.

Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10
Наименование параметра	Значение
Номер конструктивного исполнения	1; 2	7; 8
Номинальное напряжение, кВ	10; 11*
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50; 60*
Номинальный вторичный ток, А	1; 5
Номинальный первичный ток, А	5;10;15;20;30;40;50;75;80; 100;150;200;300;400;600; 750;800;1000; 1200; 1500; 2000; 2500; 3000
Количество вторичных обмоток	2	3
Класс точности вторичной обмотки:
для учета и измерения	0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты	5Р; 10Р
Номинальная вторичная нагрузка, В*А:
вторичной обмотки для измерений
при cos φ = 1	1; 2; 2,5
при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30; 50
вторичной обмотки для защиты
при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты;	от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений;	от 3 до 30

* Для трансформаторов, предназначенных для поставок на экспорт.

** Жирным начертанием выделены стандартные параметры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10
Наименование параметра	Значение
Односекундный ток термической стойкости, кА при номинальном первичном токе, А
5	0,4
10	0,78
15	1,2
20	1,56
30	2,5
40	3,0
50	5,0
75	5,85
80	6,23
100	10,0
150	12,5
200	20,0
300, 400	31,5	20,0
600 - 3000	40,0
Ток электродинамической стойкости, кА, при номинальном первичном токе, А
5	1,0
10	1,98
15	3,0
20	3,98
30	6,37
40	7,65
50	12,8
75	14,9
80	15,8
100	25,5
150	31,8
200	51,0
300, 400	81,0	51,0
600 - 3000	102,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10 (1-8)
Тип трансформатора	Количество обмоток	Номинальный первичный ток, А	h, мм	Рис.	Масса, кг
ТОЛ-СВЭЛ-10-1	2	5 - 400	21	1	21±1
		600	23
		750 -1000	25
		1200 - 2000	35	5
		2500, 3000	35	6	24±1
ТОЛ-СВЭЛ-10-2		5 - 400	21	3	21±1
		600	23
		750 -1000	25
		1200 - 2000	35	3, 5
		2500, 3000	35	3, 6	24±1
ТОЛ-СВЭЛ-10-7	3	5 - 400	21	2	21±1
		600	23
		750 - 1000	25
		1200 - 2000	35	2, 5	24±1
		2500, 3000	35	2, 6	26±1
ТОЛ-СВЭЛ-10-8		5 - 400	21	4	21±1
		600	23
		750 - 1000	25
		1200 - 2000	35	4, 5	24±1
		2500, 3000	35	4, 6	26±1

РАЗЪЯСНИТЕЛЬНАЯ ТАБЛИЦА КОНСТРУКТИВНЫХ ИСПОЛНЕНИЙ ТОЛ-СВЭЛ-10
Номер конструктивного исполнения ТОЛ-СВЭЛ-10	Количество вторичных обмоток					Расположение выводов			Изолирующие стенки	Клеммник со стороны Л1	Ширина трансформатора, мм			Переключаемый по первичной стороне
Номер конструктивного исполнения ТОЛ-СВЭЛ-10	2	3	4	5	6	С торца	Снизу	Сбоку	Изолирующие стенки	Клеммник со стороны Л1	148	165	180	Переключаемый по первичной стороне
1	●					●						●
2	●						●					●
7		●				●						●
8		●					●					●
9			●			●						●
11.1	●					●					●
11.2	●						●				●
12.1		●				●					●
12.2		●					●				●
13.1			●			●					●
14.1	●					●			●		●
14.2	●						●		●		●
15.1		●				●			●		●
15.2		●					●		●		●
16.1			●			●			●		●
17.1	●					●						●		●
17.2	●						●					●		●
18.1	●					●					●			●
18.2	●						●				●			●
19.1	●					●			●		●			●
19.2	●						●		●		●			●
20.1	●					●						●
20.2	●						●					●
21.1		●				●						●
21.2		●					●					●
22	●							●			●
23		●						●			●
24			●			●						●
25	●	●	●	●	●	●							●
26.1	●					●				●	●
26.2	●						●			●	●
27.1		●				●				●	●
27.2		●					●			●	●
28.1			●			●				●	●
29	●					●					●
29.1	●					●			●		●
30				●		●					●
31				●		●			●		●
32.1		●					●					●
32.2		●					●					●
