Измерительный трансформатор тока ТОЛ-СВЭЛ-35

Трансформаторы тока ТОЛ-СВЭЛ-35 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение — любое.
Изготовлены согласно техническим условиям 0ЭТ.591.004 ТУ

Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35
Измерительный трансформатор тока ТОЛ-СВЭЛ-35

Описание

Описание

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Описание конструкции

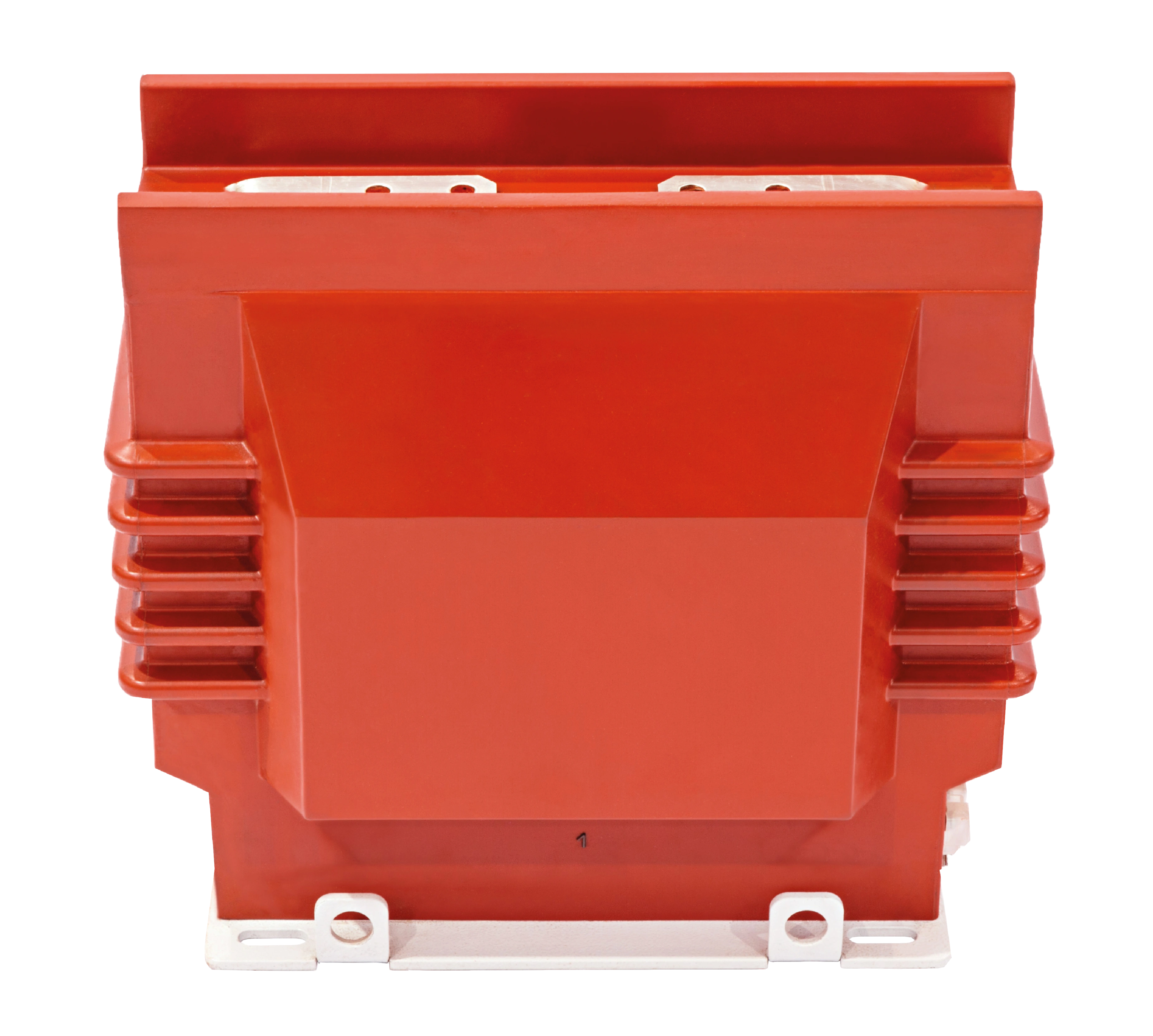

Трансформаторы тока ТОЛ-СВЭЛ-35 однофазные, по принципу конструкции являются опорными, с литой изоляцией.

Трансформатор может содержать до пяти вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора.Выводы вторичных обмоток расположены в нижней части литого блока.

Вывода вторичных обмоток для измерений пломбируются защитной крышкой.

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Особенности конструкции

Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.

По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-35
Наименование параметра Значение
Номер конструктивного исполнения 2.1, 2.2 3.1, 3.2 4.1, 4.2 5.1, 5.2
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А от 5 до 3000
Количество вторичных обмоток, шт 2 3 4 5
Класс точности вторичных обмоток:
вторичной обмотки для учета и для измерения 0,2S; 0,2; 0,5S; 0,5; 1; 3
вторичной обмотки для защиты 5Р; 10Р
Номинальная вторичная нагрузка, В*А от 1 до 50
Номинальная предельная кратность вторичной обмотки для защиты от 3 до 80
Номинальный коэффициент безопасности приборов обмотки для измерений от 3 до 20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-35
Наименование параметра Значение
Односекундный ток термической стойкости, кА при номинальном первичном токе, А
15 1,2
20 1,56
30 2,5
40 3,0
50 5,0
75 5,85
80 6,23
100 10,0
150 12,5
200 20,0
300, 400 31,5
600 – 3000 40,0
Ток электродинамической стойкости, кА при номинальном первичном токе, А
15 3,0
20 3,98
30 6,37
40 7,65
50 12,8
75 14,9
80 15,8
100 25,5
150 31,8
200 51,0
300, 400 81,0
600 – 3000 102,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-35
Конструктивное исполнение трансформатора Номинальный первчиный ток, А Размеры, мм Масса max, кг Рис.
L1 L2 L3 h
ТОЛ-СВЭЛ-35-2.1 15-750 425 250 365 21 90 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-3.1 15-750 425 250 365 21 90 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-4.1 15-750 425 250 365 21 90 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-5.1 15-750 425 250 365 21 90 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-2.2 15-750 500 335 450 21 115 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-3.2 15-750 500 335 450 21 115 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-4.2 15-750 500 335 450 21 115 1
800,1000 25
1200-2000 35
2500-3000 2
ТОЛ-СВЭЛ-35-5.2 15-750 500 335 450 21 115 1
800,1000 25
1200-2000 35
2500-3000 2

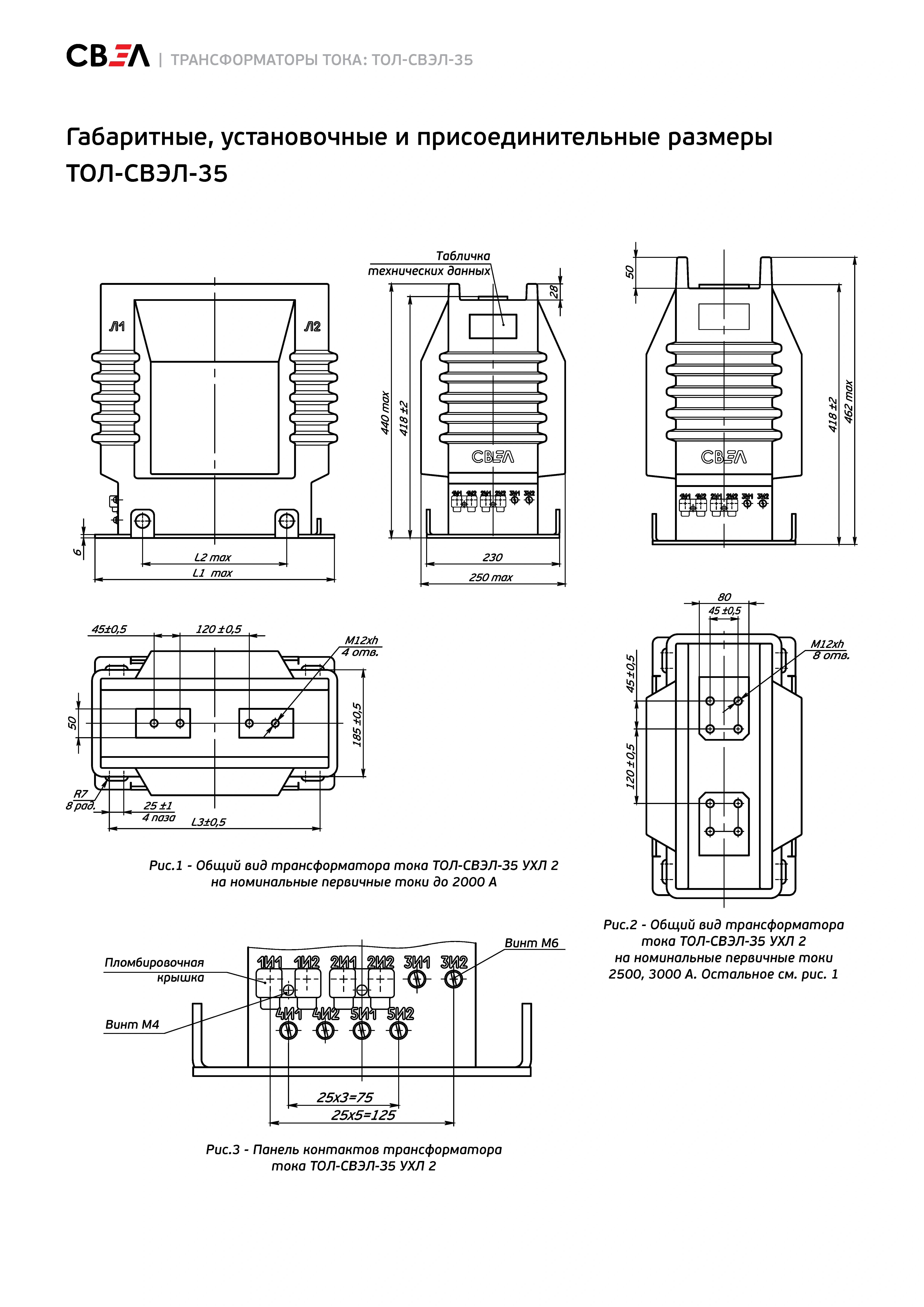

Чертежи

Чертежи

Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.

ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТШЛ-СВЭЛ-0,66-1 ТШЛ-0,66-III - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-II-3 -
ТШЛ-СВЭЛ-0,66-2 ТШЛ-0,66-I, II - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-I -
ТЗЛК-СВЭЛ-0,66 ТЗЛК-0,66 ТЗЛК-НТЗ-0,66 ТЗЛК-0,66 ТЗЛК-СЭЩ-0,66 - ТДЗЛК-0,66 -
ТШЛ-СВЭЛ-10-2.1 ТШЛ-10 ТШЛ-НТЗ-10-11 ТЛП-10-1 М1 ТШЛ-СЭЩ-10-01 ТШЛ-10 ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-2.2 ТШЛ-10-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-3.1 ТШЛ-10-1 ТШЛ-НТЗ-10-12 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-02 ТШЛ-10 ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-3.2 ТШЛ-10-1-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-4 ТШЛ-10-5 ТШЛ-НТЗ-10-13 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-03 ТШЛ-10 ТЛК-СТ-10-ТШЛП-2 -
ТПЛ-СВЭЛ-10-2(3,4) ТПЛ-10-М ТОЛ-НТЗ-10-41 ТПЛ-10-5 ТПЛ-СЭЩ-10-81 ТПЛ-10с, ТПЛМ-10, ТПЛУ-10 ТЛК-СТ-10-ТПЛ (ТПЛ-10с) -
ТПОЛ-СВЭЛ-10-2(3,4) ТПОЛ-10 ТПЛ-НТЗ-10 ТЛП-10-3 М1 исполнения В ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31 ТПК-10 ; ТПОЛ-10 ТЛК-СТ-10-ТПК (ТПК-10) TTR 4x.xx; GDS 12
ТПОЛ-СВЭЛ-10М-2(3,4) ТПОЛ-10М - ТЛП-10-2 М1 исполнения В ТПЛ-СЭЩ-10-51,71 - - -
ТОЛ-СВЭЛ-10-1 ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) ТОЛ-10 ТЛК-СТ-10-7 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-2 ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-21-1 (24-1) - ТЛК-СТ-10-8 -
ТОЛ-СВЭЛ-10-7 ТОЛ-10-I-8, ТОЛ-10-М-3 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) - - TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-8 ТОЛ-10-I-7, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) - - ТЛК-СТ-10-7 -
ТОЛ-СВЭЛ-10М-9 ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-21-1 (24-1) - ТЛК-СТ-10-8 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ- 10М-11.1(11.2) ТОЛ-10-11, ТОЛ-10-9 ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 (М11, М13, М15) ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - ТЛК-СТ-10-15 TPU 4х.11 (5х.11, 7х.51); GIS 12
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-10М-12.1 (12.2) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-13 (узк 4х обм) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М3 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-11 (12, 12.1, 12.2) TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12
ТОЛ-СВЭЛ-10М-14.1 (14.2) ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 (М12, М14, М16) ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - - TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-15.1 (15.2) ТОЛ-10-IМ-3, ТОЛ- 10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) ТОЛ-10-IМ-4 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М4 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-12М1 TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12
ТОЛ-СВЭЛ-10М-17.1 ТОЛ-10-I-12; ТОЛ-10-I-14 - ТЛО-10 - - - TPU 4х.32 (5х.32, 6х.12); GSWS12D
ТОЛ-СВЭЛ-10М-17.2 ТОЛ-10-I-15 - ТЛО-10 - - - -
ТОЛ-СВЭЛ-10М-18.1 (18.2) - ТОЛ-НТЗ-10-01-11,12 ТЛО-10 ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) - - TPU 4х.12 (5х.12); GIS 12
ТОЛ-СВЭЛ-10М-19.1 - - ТЛО-10 - - TPU 4х.14 (5х.14); GIS 12
ТОЛ-СВЭЛ-10М-20 (21) ТОЛ-10-8 ТОЛ-НТЗ-10-31 - ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-22 (23) - - - - - ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) -
ТОЛ-СВЭЛ-10М-24 - - - ТОЛ-СЭЩ-10-201-11-2 (41-2) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-25 ТОЛ-10-М-2 (3,4) ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М7, М9) - - ТЛК-СТ-10-7 (8(3), 13) TPU 4х.41 (6х.11,6х21); GSWS12D
ТОЛ-СВЭЛ-35-2.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-35-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-35-3.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-4.1 (4.2) ТЛК-35-2 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-5.1 (5.2) - ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1.2 -
ТОЛ-СВЭЛ-35 III-2.1(2.2) ТОЛ-35 III-II(II-1) - - ТОЛ-СЭЩ-35-IV-01 (04, 14) ТЛК-35-2 ТЛК-35-2.1 (2.2; 3.1) -
ТОЛ-СВЭЛ-35 III-3.1(3.2) ТОЛ-35 III-III(III-1) - - ТОЛ-СЭЩ-35-IV-02 (05, 15) ТЛК-35-3 ТЛК-35-2.1 (2.2) -
ТОЛ-СВЭЛ-35 III-4.1(4.2) ТОЛ-35 III -4 (V-4-1) - - ТОЛ-СЭЩ-35-IV-03 (06, 16) ТЛК-35-4 - -
ТОЛ-СВЭЛ-35 III-5.1(5.2) ТОЛ-35 III -5 (V-5-1) - - - ТЛК-35-5 - -
ТОЛ-СВЭЛ-35 IIIМ ТОЛ-35 III-7.2 ТОЛ-НТЗ-35-IV-11 ТЛ-ЭК-35 М1 (М2) ТОЛ-СЭЩ-35-IV-21 ТЛК-35-3.1 - TPO 7x.xx, GIF 40,5
ТВ-СВЭЛ-35(110,220)-IX ТВ-35(110,220)-IX - ТВ-ЭК 35(110,220) М3 ТВЛ-СЭЩ-35 - - -
