Описание

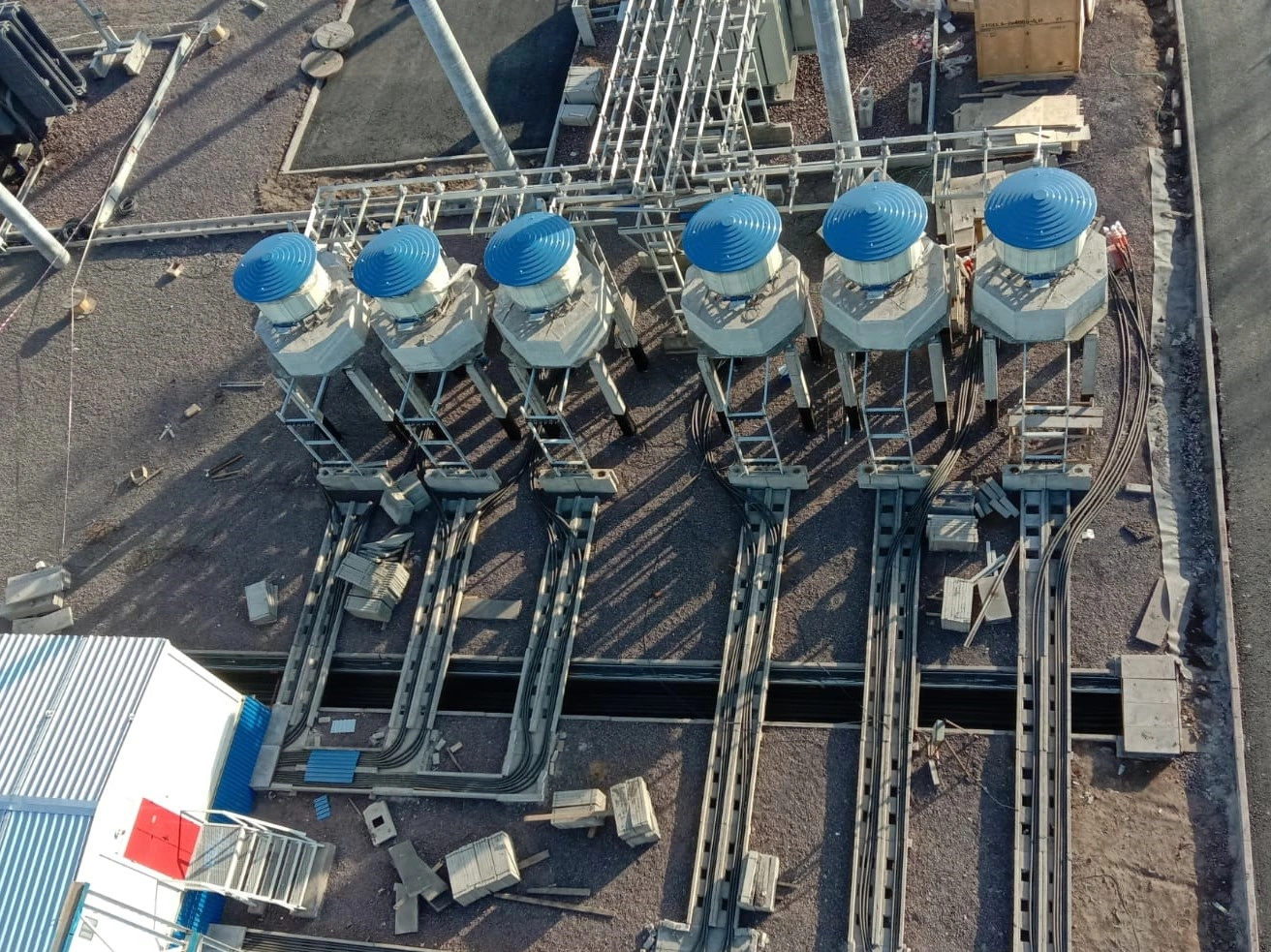

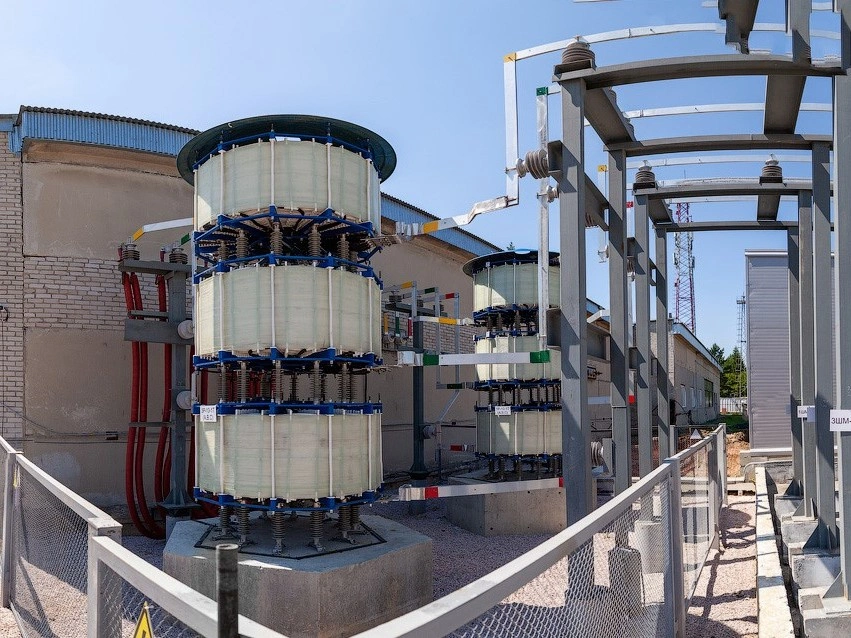

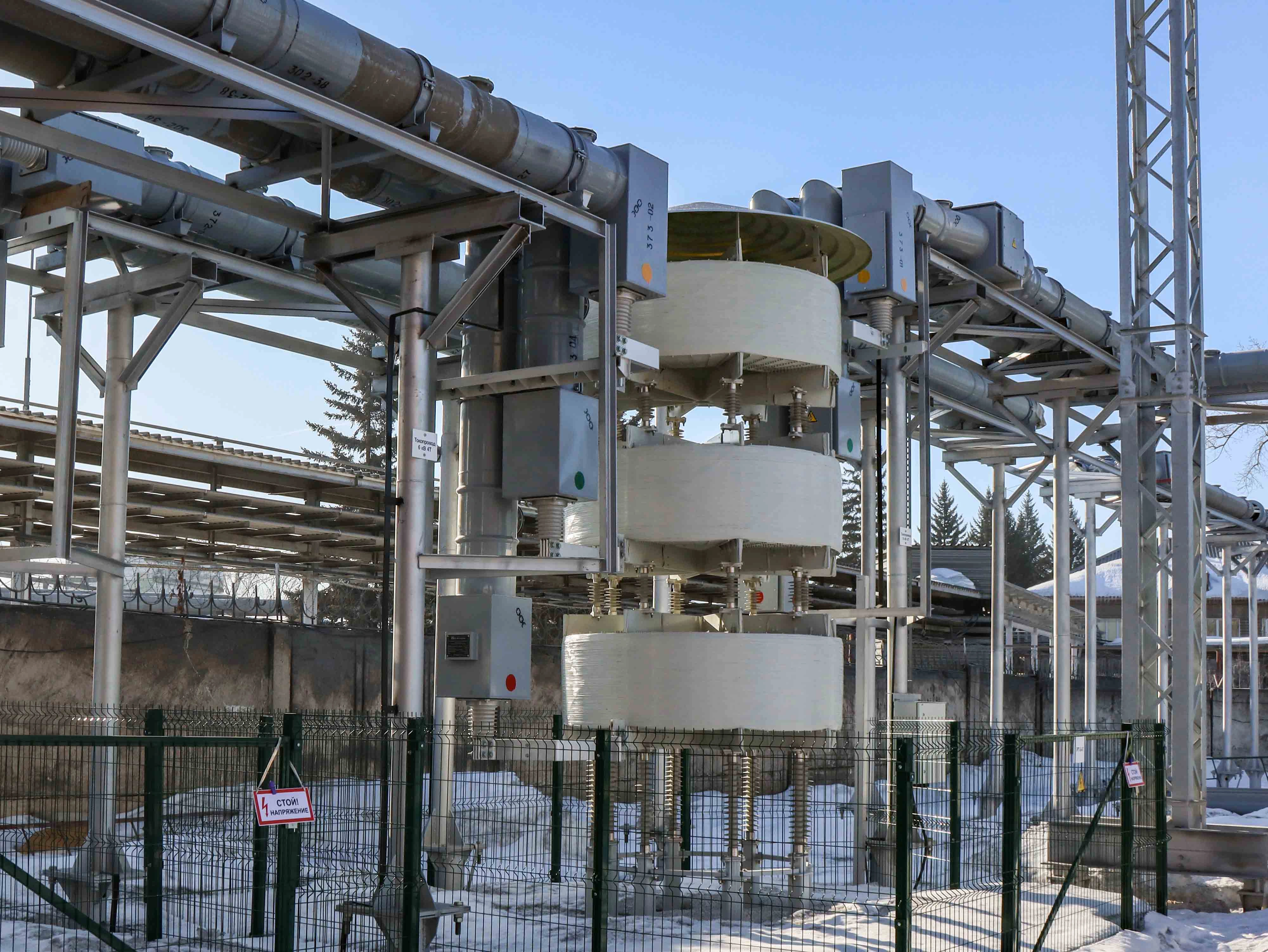

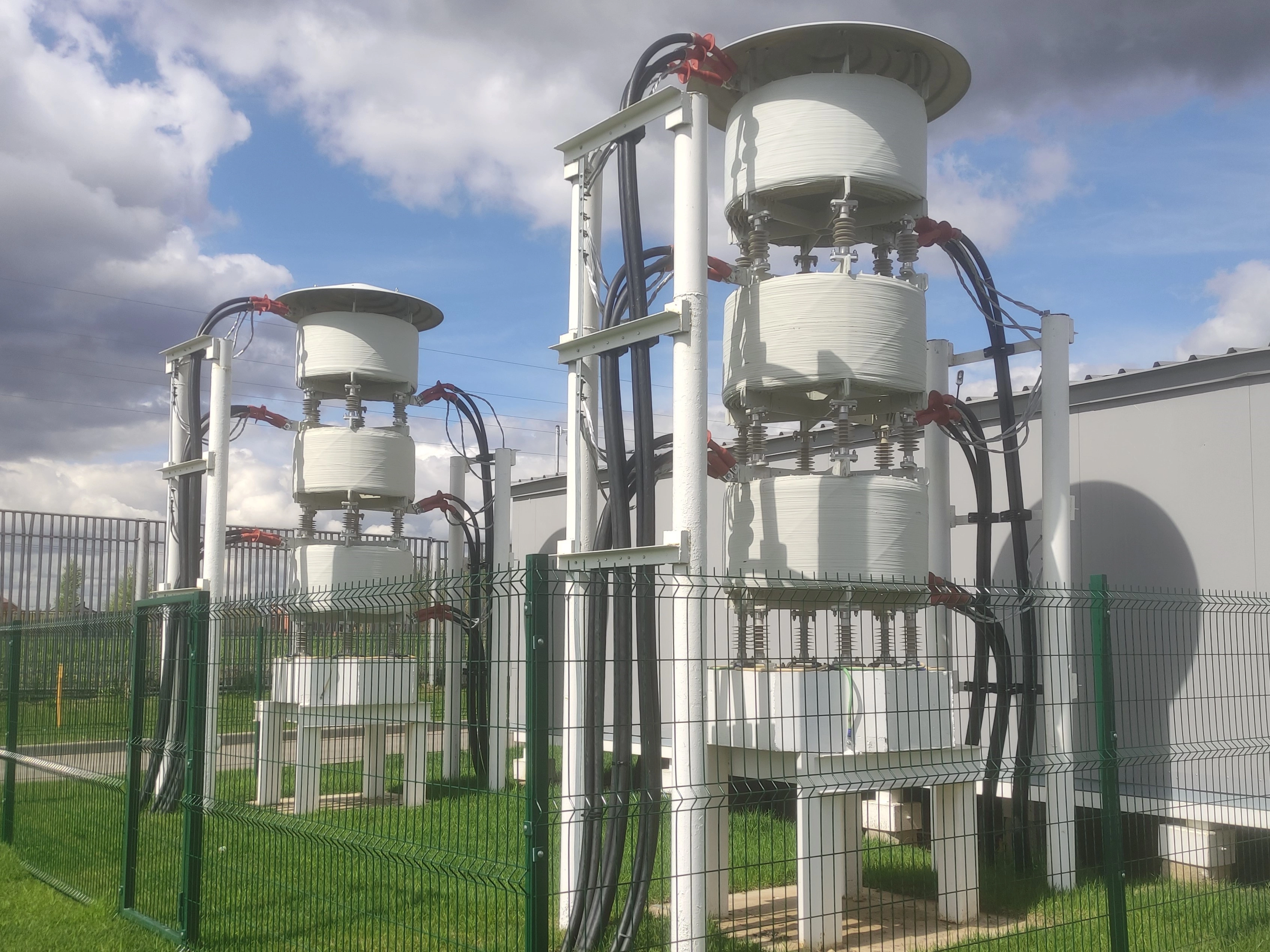

Группа СВЭЛ разрабатывает и производит сухие токоограничивающие реакторы с естественным воздушным охлаждением, предназначенные для работы в энергосистемах на напряжение 3-20 кВ с целью ограничения токов короткого замыкания в электрических сетях и сохранения уровня напряжения в электроустановках в случае возникновения короткого замыкания.
Конструкторские нововведения позволяют значительно снизить массу и габаритные размеры реакторов по сравнению с бетонными, а также другими типами токоограничивающих реакторов в сухом исполнении. Уже сейчас СВЭЛ выпускает реакторы мирового уровня, которые позволяют нашим потребителям снижать капитальные и эксплуатационные затраты.
Технические данные
Основные технические характеристики*:
- номинальное напряжение, кВ: 3, 6, 10, 15, 20
- номинальный ток, А: 50...10 000
- индуктивное сопротивление, Ом: до 50
- климатическое исполнение: У, УХЛ, ХЛ, Т
- категория размещения: 1, 2, 3, 4
- угол между выводами, °: 0, 90, 180, 270
* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.

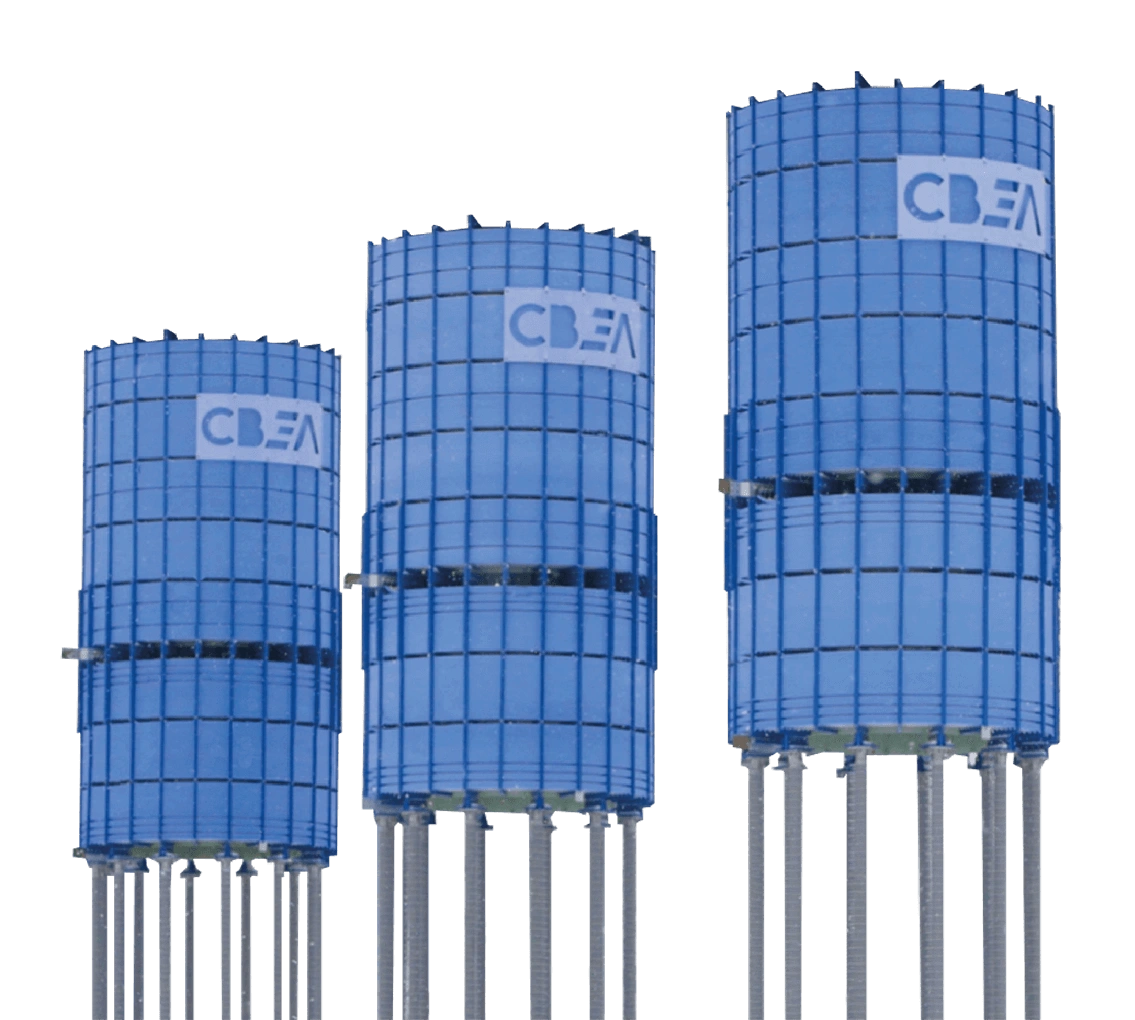

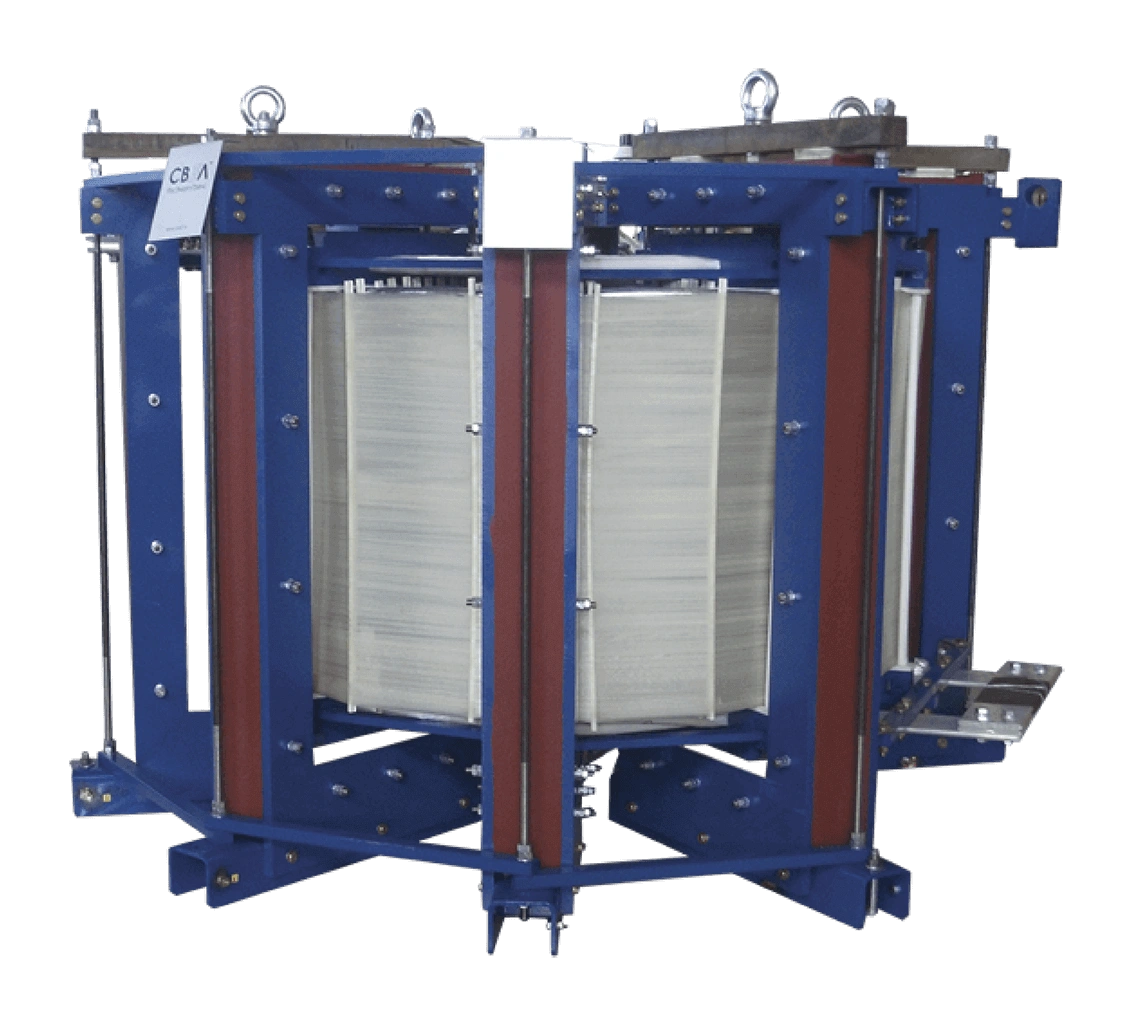

Похожие решения
Преимущества
Используя опыт эксплуатации реакторов, выпущенных мировыми лидерами, СВЭЛ разработал собственную инновационную конструкцию, с несомненными преимуществами:
- высокая прочность и стойкость к ударным токам;
- двойная изоляция провода;
- отсутствие незакрепленных участков проводников;
- отсутствие соединений проводников в теле реактора;
- защита от УФ излучения, осадков и загрязнений;
- минимальные потери и низкий уровень шума;
- сварные электрические соединения.
Типы сухих токоограничивающих реакторов
Выпускаемые типы токоограничивающих реакторов:
- одинарные:
- РТОС - однофазные;
- РТСТ - трехфазные вертикального исполнения;
- РТСТУ - трехфазные углового (ступенчатого) исполнения;
- РТСТГ - трехфазные горизонтального исполнения;
- сдвоенные:
- РТОСС - однофазные;
- РТСТС - трехфазные вертикального исполнения;
- РТСТСУ - трехфазные углового (ступенчатого) исполнения;
- РТСТСГ- трехфазные горизонтального исполнения;

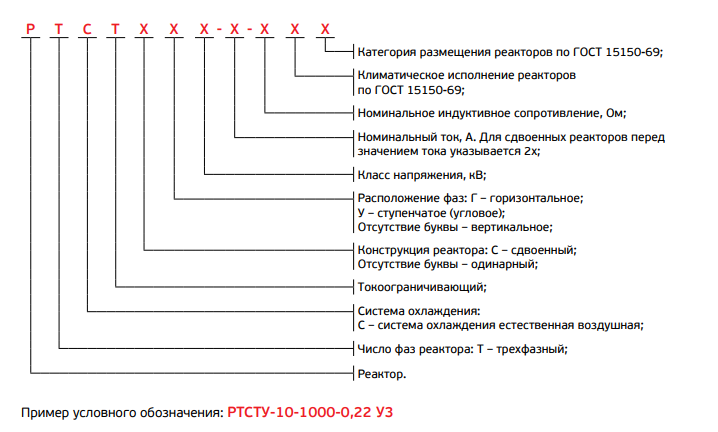

Структура условного обозначения трёхфазного реактора

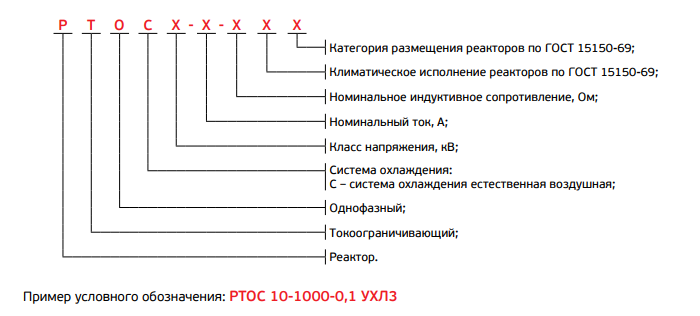

Структура условного обозначения однофазного реактора
Конструкция сухих токоограничивающих реакторов
Обмотки фаз выполнены в виде концентрически расположенных витков и выполняются из многопроволочного алюминиевого (или медного) провода. Обмотки реакторов на большие токи выполняются из нескольких параллельных проводов и являются многослойными. Между слоями провода устанавливаются стеклопластиковые рейки, обеспечивающие осевые вентиляционные каналы в обмотке. Обмотки мотаются на намоточных станках, обеспечивающих необходимую натяжку провода. В процессе намотки слои провода и слои реек наматываются на стеклотекстолитовый каркас, многократно бандажируются стеклолентами, предотвращающими сползание и выпадение реек и придающими обмотке требуемую прочность. Конструкция запатентована, обеспечивает превосходную равномерность токораспределения и при этом не требует выполнения транспозиции.
Высокая механическая прочность реакторов обеспечивается запрессовкой обмотки изоляционными планками с помощью металлических немагнитных шпилек. В результате, жесткость опрессовки существенно превышает механические усилия в обмотке реактора в момент удара при коротком замыкании. При этом деформация провода в обмотке в радиальном направлении ограничивается рейками, устанавливаемыми между слоями провода. Компенсацию вращающего момента, который создают силы, приложенные к токопроводящей шине и виткам обмотки, обеспечивают изоляционные планки, фиксирующие положение стягивающих шпилек по окружности. На стяжные шпильки надевается изолирующая трубка для исключения пробоя на обмотку. Изолирующие планки выполнены из стеклотекстолита или стеклопластика класса нагревостойкости F или Н и выкрашены краской, стойкой к воздействию влаги и ультрафиолета.

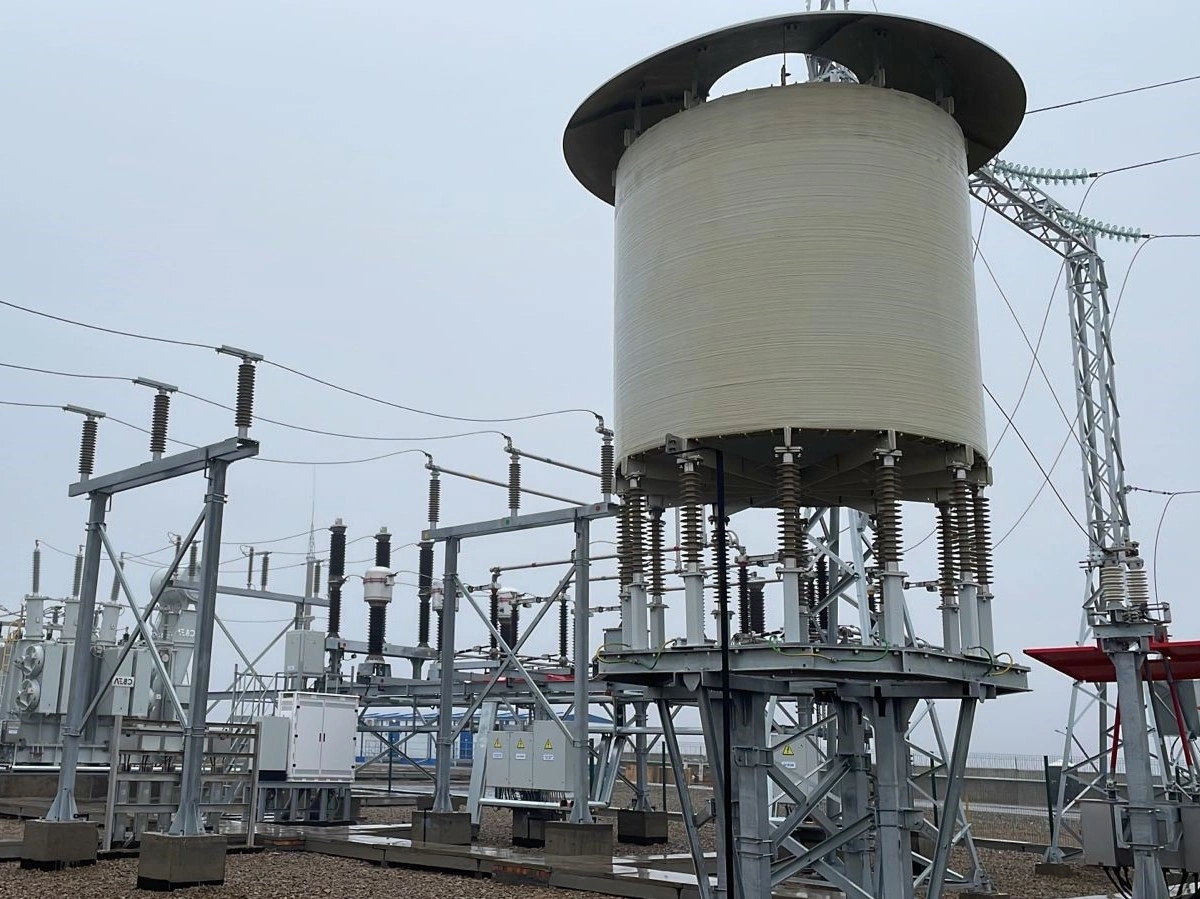

Для обеспечения необходимого уровня изоляции по номинальному напряжению и обеспечения минимально допустимого расстояния между катушкой и заземленными частями согласно ПУЭ, фазы реактора устанавливаются на опорные изоляторы. Используемая номенклатура опорных изоляторов позволяет уменьшить потери реактора за счет применения изоляторов с неметаллическими фланцами или устанавливать реактор без бетонного основания на высоких изоляторах или уменьшить междуфазные расстояния за счет использования изоляторов с повышенной механической прочностью.
Провод
Компания СВЭЛ обладает производственной базой и возможностью производства реакторов из разного типа проводов:
- круглое сечение с полиимидно-фторопластовой плёнкой;
- прямоугольное сечение с силиконовой изоляцией;
- обмоточный провод с пропиткой кремнийорганическим лаком;
- провод покрытый эмалью;
- алюминиевый или медный провод.
Тип и сечение провода выбирается с учётом конструктивных особенностей реактора, режимов работы в процессе эксплуатации, а также исходя из пожеланий клиентов.
Дополнительное оборудование
Опционально в комплект поставки могут быть включены:
- опоры из нержавеющей стали (для выдерживания магнитных расстояний);
- шинные компенсаторы;
- опорные металлоконструкции;
- фарфоровые опорные изоляторы (по умолчанию полимерные);
- блочно-модульное здание для размещения реактора;
- шефмонтаж (надзор и техническое руководство при выполнении монтажа).
