Шкаф защиты и управления выключателем

Шкаф защиты и управления СВ (секционным выключателем) используется для размещения, защиты и автоматики секционного выключателя или шиносоединительного выключателя. Используется как обособленно, так и в составе набора шкафов ШЭ-СВЭЛ.

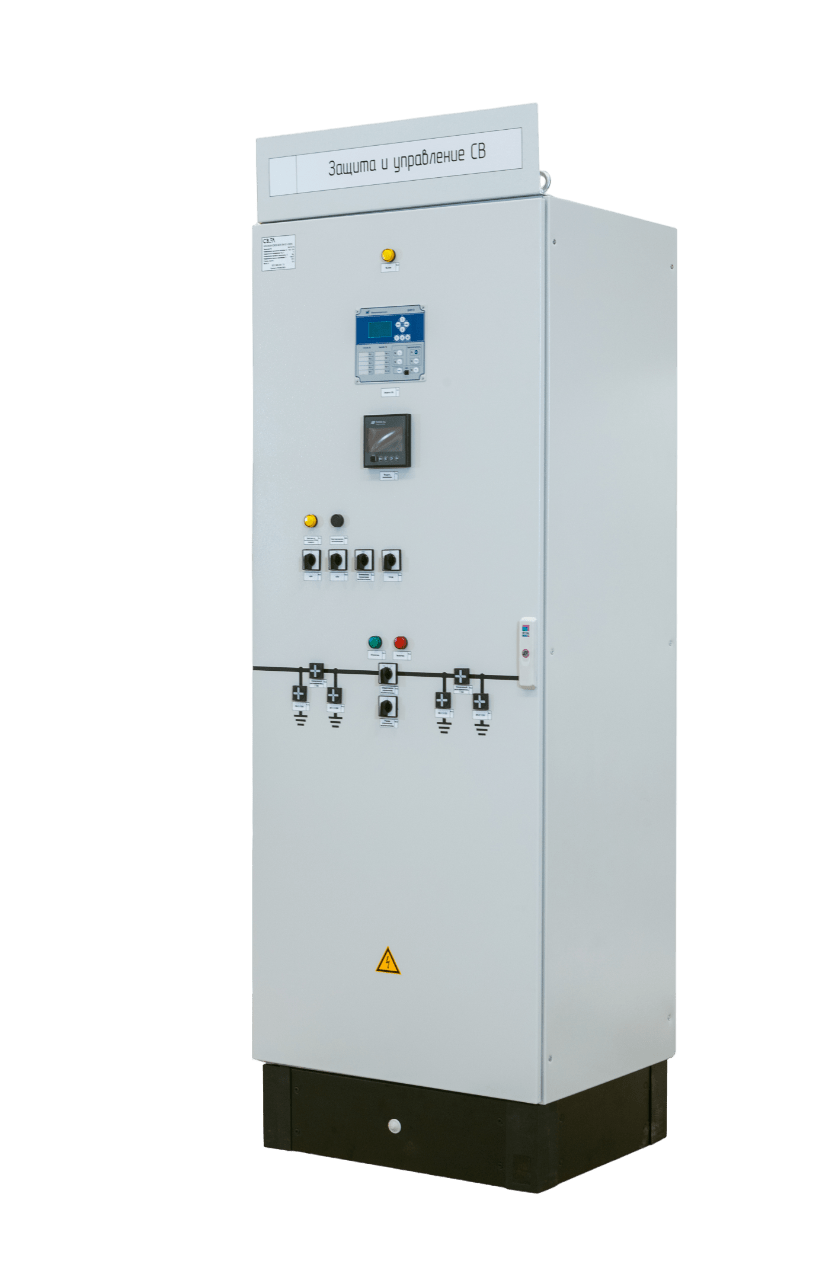

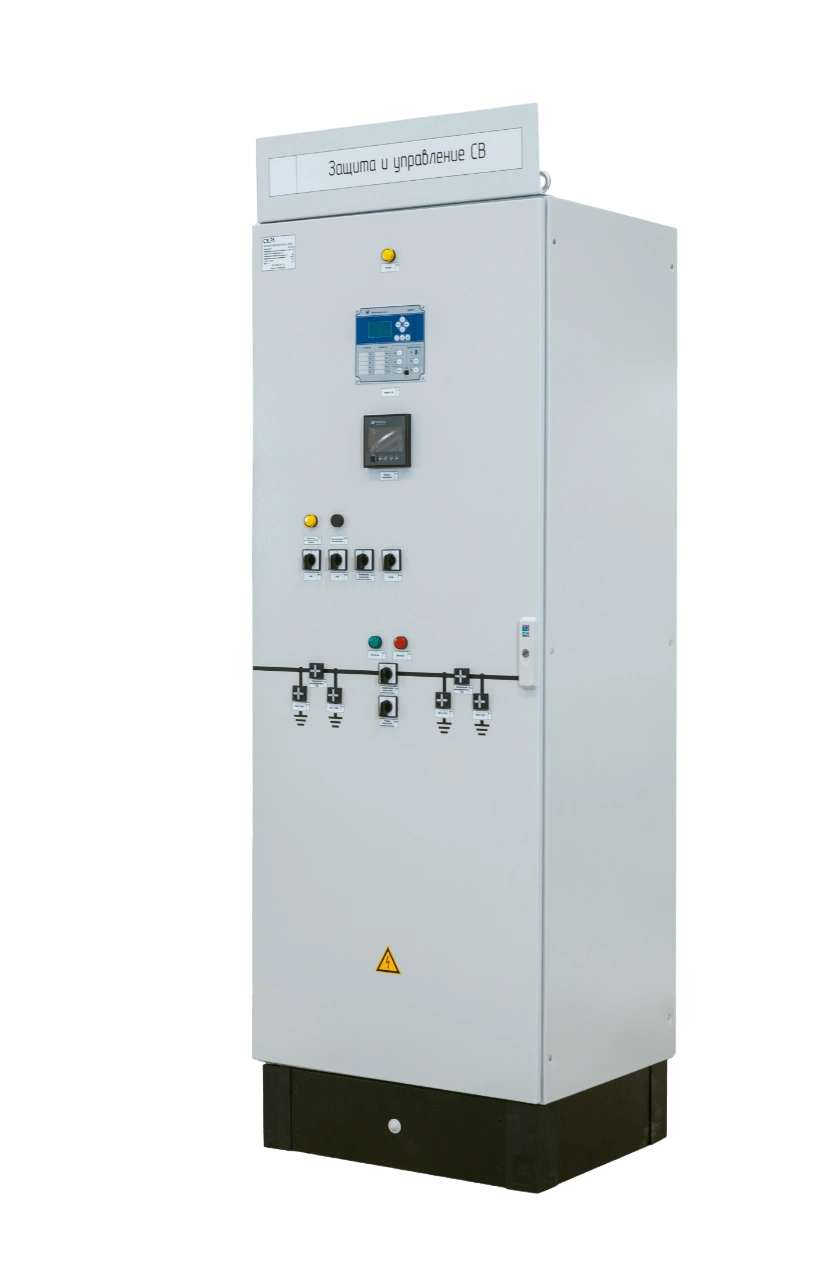

Шкаф ШЭ-СВЭЛ-УА представляет собой конструкцию с четырьмя стенками, надежно защищающую свое содержимое со всех сторон. Шкаф обеспечивает максимальную токовую защиту и защиту от окружающих условий.

• Максимальная токовая защита – защита от коротких замыканий во всей цепи. Имеет несколько ступеней, часть которых может быть переведена в резервное состояние. Они автоматически включаются при наличии неисправностей.
• Направленная максимальная токовая защита – максимальная токовая защита, реагирующая на направление мощности тока КЗ.
• Токовая отсечка – максимальная токовая защита, проводимая на отдельном защищаемом участке цепи.
• Защита обратной последовательности – защищает сеть от перегрузок непосредственно токами обратной последовательности.
• Защита от обрыва фаз – защищает подключенные к сети механизмы (такие, как электродвигатели) от обрыва одной из фаз в цепи.
• Защита от потери питания – устанавливается для защиты электродвигателей при длительном или кратковременном снижении напряжения в сети. Также позволяет отключить двигатель после того, как он перейдет в генераторный режим и переведет свою мощность в сеть.

К функциям автоматики шкафа относятся:

• контроль и управление выключателем;
• резервирование при отказе выключателя и автоматический ввод резерва;
• контроль синхронизма и давления элегаза;
• обеспечение автоматизации ввода резерва и повторного включения;
• контроль цепей напряжения;
• контроль состояния цепей выключателя и привода регулятора переключения напряжения.

В комплектацию шкафа защиты и управления выключателем входит сам шкаф защиты. Он включает в себя металлический корпус, установленные внутри устройства ручного управления и автоматизации зажимы и вводы для подсоединения кабелей. Вместе со шкафом поставляются ключи от дверок шкафа, по 1 штуке на шкаф, запасные детали конструкции, эксплуатационная документация, а также прочие принадлежности (в соответствии с техпаспортом). Может быть оборудован козырьком, размер которого указывается опросном листе.

Корпус шкафа выполнен из цельнометаллических листов и имеет несколько вариантов исполнения. В частности, изготавливаются одно- или двухдверные шкафы (односторонние или двухсторонние).

Односторонние шкафы имеют одну дверцу, расположенную на передней стенке шкафа. Задняя стенка в таком случае глухая. Двусторонние шкафы оборудуются передней и задней дверцей, что значительно упрощает размещение оборудования. Дверцы раскрываются на угол 110 градусов. Шкаф также снабжается монтажной панелью и фиксатором.

Передняя дверца может быть как сплошной, так и со смотровым окошком, что позволяет контролировать состояние оборудования в шкафу без открытия его дверец. Многие показатели датчиков также выносятся непосредственно на переднюю дверцу и располагаются на мнемосхеме, при ее наличии (указывается в опросном листе).

Конструкция и внутреннее оборудование шкафа подбираются под условия на конкретном объекте.

Шкаф управления секционного выключателя может иметь размеры 2000х800х600 мм или 2000х600х600 мм. Цоколь и козырек, при их включении в конструкцию, изготавливаются размерами 100 мм или 200 мм. Все указанные габариты шкафа стандартны. Отклонения от приведенных значений могут производиться при желании заказчика.

Вход кабелей может располагаться снизу или сверху. Напряжение оперативного питания составляет =220 В, =110 В или ~220 В.

В состав щита управления могут быть включены:

• ключ управления и сигнализация положения выключателя
• переключатель режима управления,
• ключ управления и сигнализация положения разъединителя (заземляющего ножа),
• сигнализация положения разъединителя (заземляющего ножа),
• многофункциональный измерительный прибор,
• цифровой вольтметр с переключателем выбора напряжения,
• управление РПН с указателем положения (резистивный датчик, сельсин-датчик, BCD).

Интерфейс связи с автоматической системой управления также вариативен. В зависимости от его типа возможно применение различных кабелей связи. Для MODBUS-RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005 используются кабели RS-485. Для MODBUS-TCP, ГОСТ Р МЭК 60870-5-104-2005, а также для МЭК 61850 (MMS, GOOSE) применяются стандартный Ethernet 10/100 BASE-TX или оптоволоконный Ethernet 10/100 BASE-FX. Тогда как кабель ТХ обеспечивает дальность надежной передачи сигнала до 100 м, оптоволоконный кабель FX повышает это расстояние до 2 км и имеет пропускную способность 100 Мб в секунду.

• Долговечность шкафов защиты и управления СВ. При условии своевременного проведения техобслуживания и замены деталей с меньшим сроком службы, шкаф прослужит более 25 лет.
• Низкие цены на шкафы защиты и управления выключателем от производителя. Купив оборудование непосредственно у нас, вы избегаете наценки посредника.
• Высокое качество конструкции. Мы строго соблюдаем все государственные стандарты изготовления шкафов, а также требования таможенного союза (ТР ТС 004/2011). Все работы над шкафами ведутся только на современном оборудовании, а контроль качества проводится на каждом этапе производства.
• Высокое качество конструкции. Мы проводим контроль качества продукции на каждом производственном этапе и соблюдаем все государственные стандарты изготовления шкафов.
• Высокий уровень контроля качества. По желанию заказчика мы осуществляем контрольную сборку всего ОПУ с присутствием представителя заказчика и предоставляем возможность присутствовать на приемо-сдаточных испытаниях
• Быстрота закладки в проект. Наличие типовых решений и большого количества реализованных комплексных проектов ПС под ключ.
• СВЭЛ проводит весь комплекс работ по изготовлению, сборке и размещению шкафа – от Вас требуется лишь указать параметры конструкции.

СВЭЛ осуществляет поставку оборудования по всей России и странам СНГ. Доставка шкафов защиты и управления выключателем производится с помощью наземного, водного или воздушного транспорта. Он размещается на поддоне или в фанерном ящике в случае наземных и авиаперевозок, помещается в щитовой ящик в случае перевозок морским транспортом.

Цена шкафа управления СВ зависит от технических параметров, дополнительных функций и региона поставки.

Чтобы заказать шкафы защиты и управления СВ, оставьте заявку на сайте. Заполнение опросного листа (в заявке) ускорит согласование деталей заказа.
