Назначение и условия эксплуатации
Выключатели элегазовые ВГК-СВЭЛ-110 предназначены для выполнения оперативной и аварийной коммутации в энергосистемах, т.е. выполнения операций включения и отключения отдельных цепей при ручном или автоматическом управлении. Во включенном состоянии выключатели должны беспрепятственно пропускать токи нагрузки в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжение 110 кВ с заземленной нейтралью.
Наибольшая высота установки над уровнем моря - 1000м
Промышленная атмосфера (тип III или IV по ГОСТ 15150)
Скорость ветра:
а) в условиях гололеда - не более 40 м/с,
б) в условиях гололеда с толщиной корки льда до 20 мм - не более 15 м/с
Окружающая среда - не содержащая химически активных и опасных в отношении взрыва примесей
Интенсивность сейсмического воздействия - не более 9 баллов по MSK-64
Относительная влажность воздуха не более 90% при температуре + 25℃
Описание и принцип работы
Выключатели серии ВГК относятся к электрическим коммутационным аппаратам высокого напряжения, в которых гасящей и изолирующей средой является элегаз (SF6).

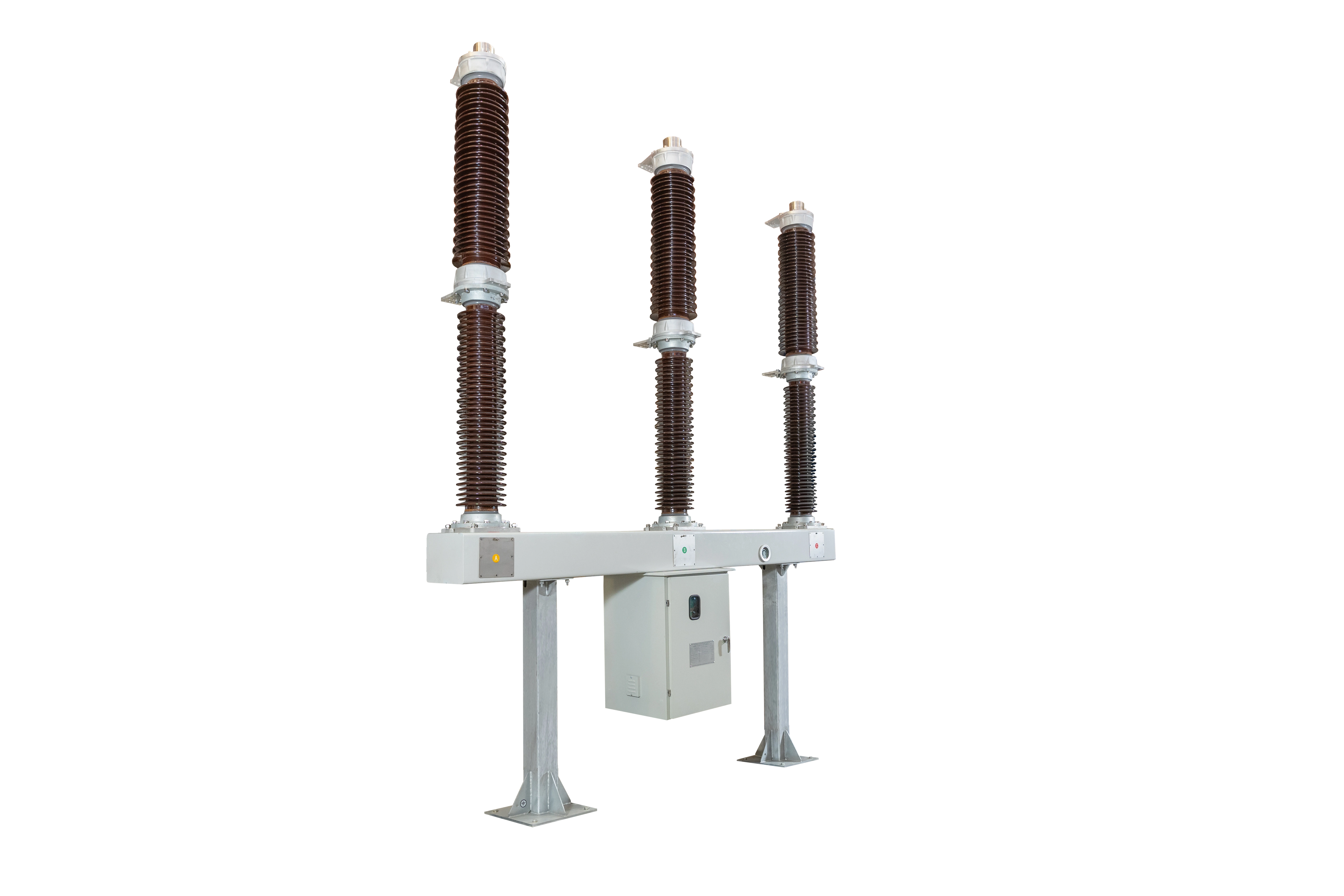

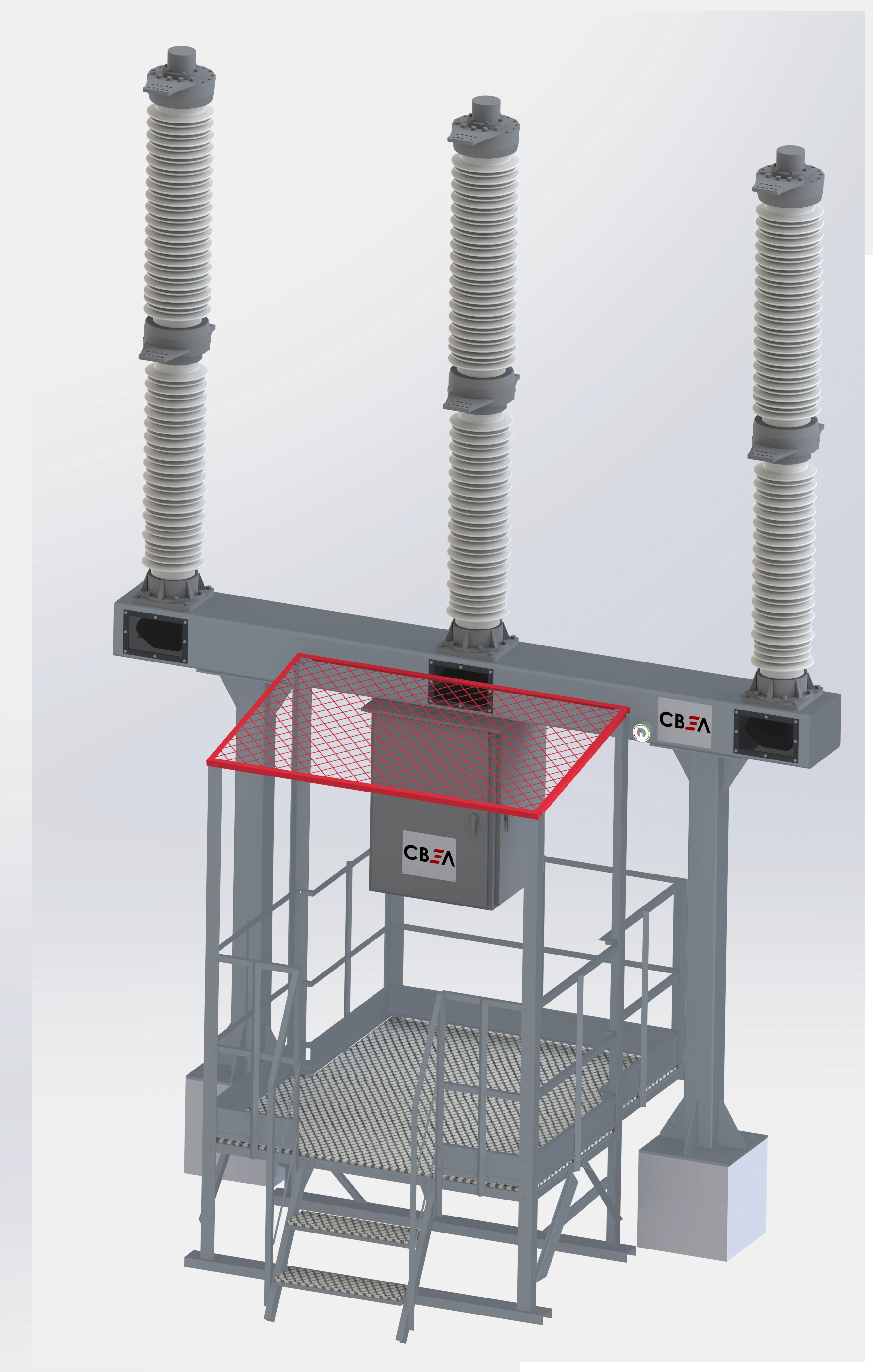

Выключатель ВГК-СВЭЛ-110 состоит из трех полюсов (колонн), установленных на общей раме и механически связанных друг с другом.
Все три полюса выключателя управляются одним пружинным приводом.
Принцип работы выключателей основан на гашении электрической дуги потоком элегаза, который создается за счет перепада давления, обеспечиваемого автогенерацией, т.е. тепловой энергии дуги, а также поршневым устройством.
Включение выключателя осуществляется за счет энергии включающих пружин привода, а отключение - за счет энергии пружины отключающего устройства выключателя.
Выключатели ВГК-СВЭЛ-110 выполняют следующие операции и циклы:
а) отключение (О);
б) включение (В);
в) включение-отключение (ВО), в том числе - без преднамеренной выдержки времени между операциями В и О;
г) отключение-включение (ОВ) при любой бесконтактной паузе, начиная от tбк, соответствующей tбт, где tбк - бесконтактная пауза, tбт - нормированная бестоковая пауза при АПВ;
д) отключение-включение-отключение (ОВО) с интервалами времени между операциями согласно подпунктов в) и г);
е) коммутационные циклы:
- О - 0,3с - ВО - 180с - ВО
- О - 0,3с - ВО - 20с - ВО
- О - 180с - ВО - 180с - ВО
Выключатели серии ВГК-СВЭЛ-110 имеют следующие показатели надежности и долговечности:
- ресурс по механической стойкости - 10000 циклов
- срок службы - не менее 40 лет.
Технические параметры элегазового выключателя ВГК-СВЭЛ-110
|
Наименование параметра |
Значение |
| Номинальное напряжение Uном, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 3150 |
| Номинальный ток отключения КЗ, кА | 40 |
|
Нормированные параметры тока включения, кА, не более: - наибольший пик - начальное действующее значение периодической составляющей |
102 40 |
|
Нормированные параметры сквозного тока короткого замыкания, кА: - наибольший пик (ток электродинамической стойкости) - среднеквадратичное значение тока за время его протекания (ток термической стойкости) |
102 40 |
| Номинальная продолжительность тока, с | 3 |
|
Испытательное напряжение полного грозового импульса, кВ: Относительно земли, кВ Между контактами, кВ |
550 630 |
|
Кратковременное (одноминутное) испытательное напряжение промышленной частоты: Относительно земли, кВ Между контактами, кВ |
230 265 |
| Сейсмостойкость по шкале MSK, баллов | 9 |
| Утечка газа в год, % от массы газа, не более | ≤0,5 |
| Ресурс выключателя по механической стойкости («включение – пауза - отключение» без тока в главной цепи), число циклов | 10000 |
| Срок эксплуатации, лет | 40 |
Привод выключателя ВГК-СВЭЛ-110

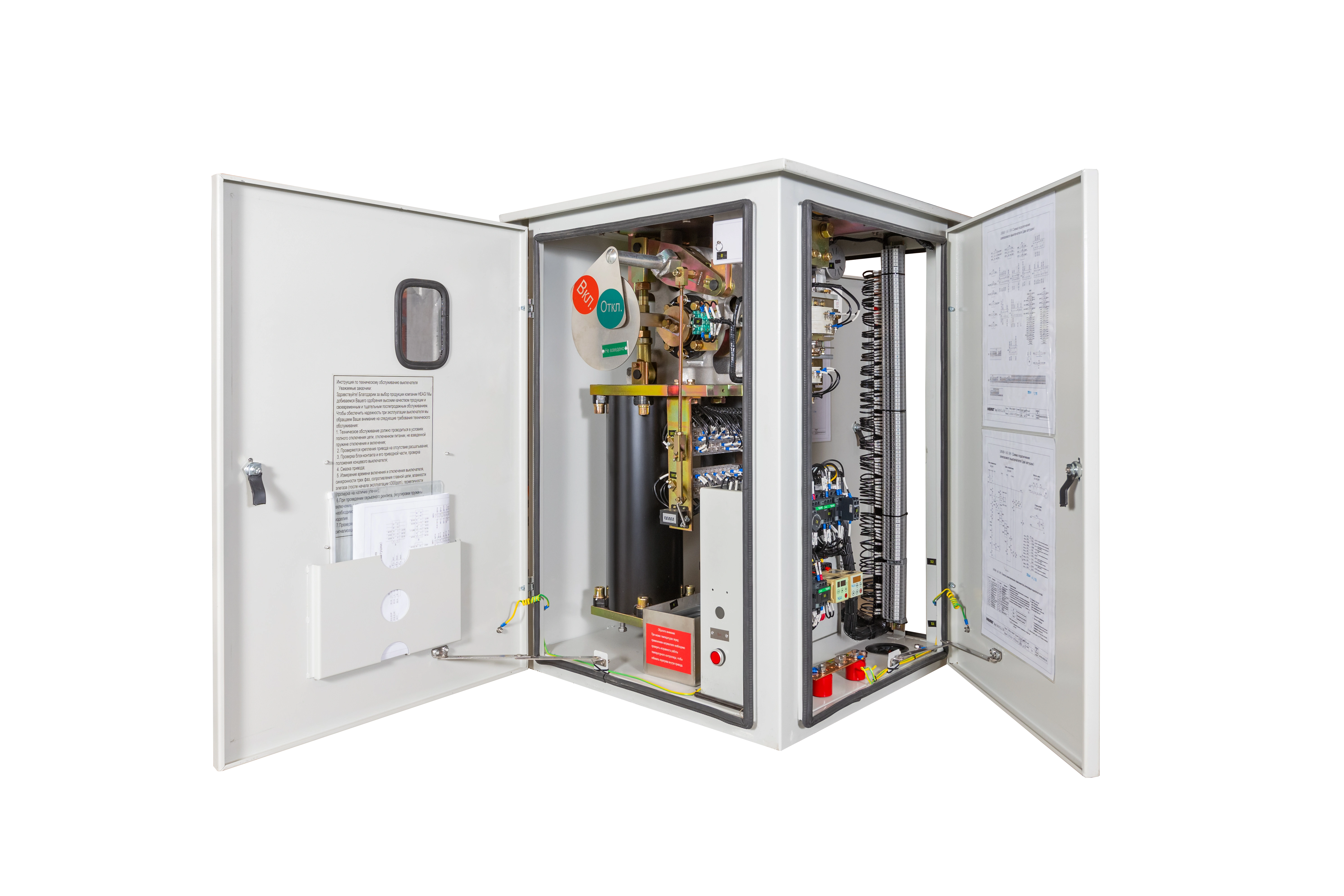

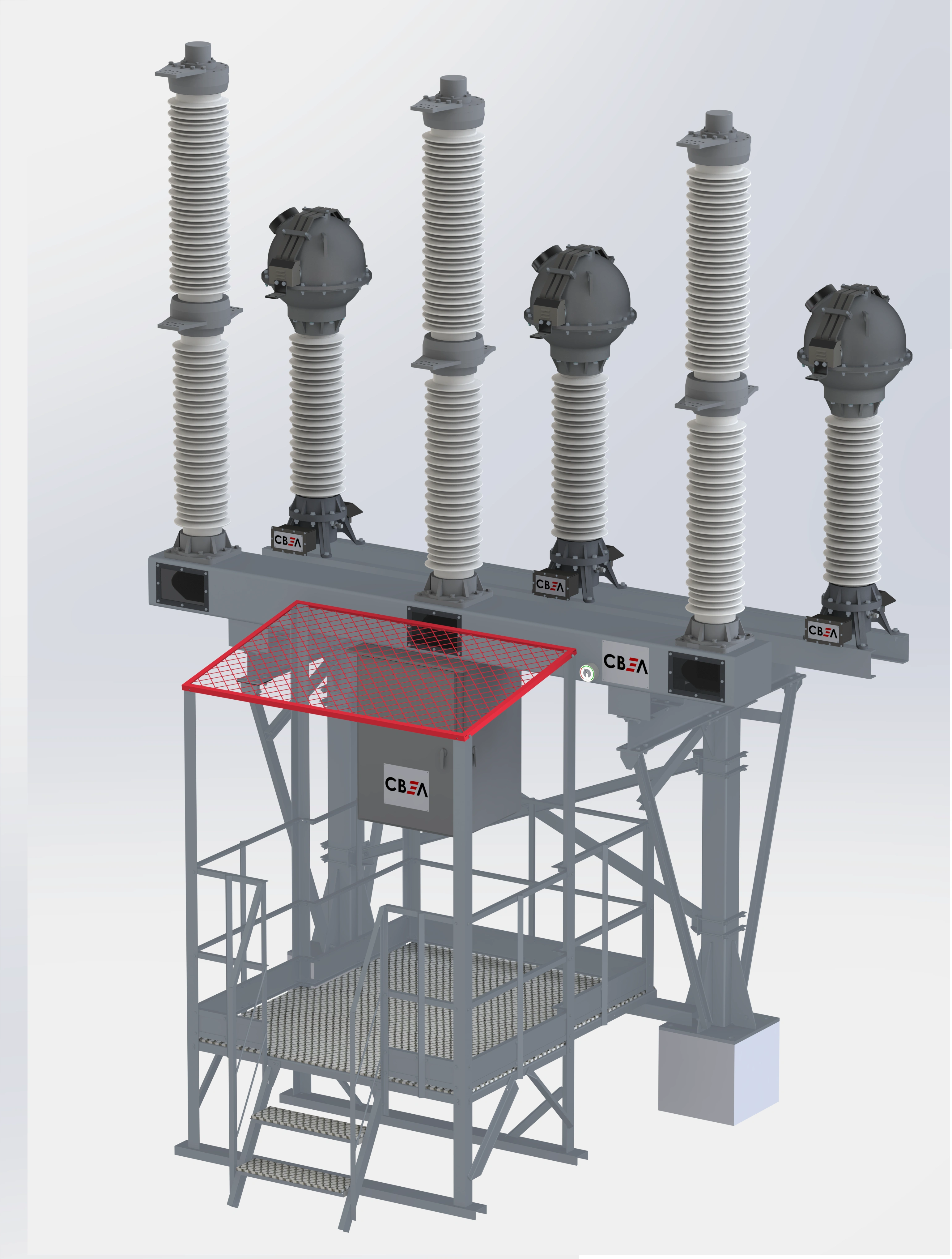

Выключатель ВГК-СВЭЛ-110 конструктивно изготавливается с пружинно-моторным приводом. Привод выключателя устанавливается на раме выключателя и соединен с полюсами посредством рычагов и тяг. Шкаф привода изготовлен из стали с антикоррозийным покрытием. Обслуживание привода производится с трех сторон, для чего в шкафу привода предусмотрены три двери с замками.
Привод состоит из следующих основных элементов: рама привода, электродвигатель, механизмы взвода пружин включения и отключения, пружины включения и отключения, электромагнит включения и электромагниты отключения, панель управления и индикации положения привода, оборудование схемы управления выключателем.
В шкафу привода установлены системы обогрева и освещения. Система обогрева состоит из двух нагревательных элементов и вентилятора.
| Наименование параметра | Значение |
| Номинальное напряжение постоянного тока катушек электромагнитов управления, Uном, В | 220 |
|
Рабочий диапазон напряжения катушек электромагнитов управления, % - электромагнит включения - электромагниты отключения |
85-105 70-110 |
| Номинальный ток катушек электромагнитов управления, А | 2 |
| Количество электромагнитов управления, включающих/отключающих | 1/2 |
| Номинальное напряжение питания электродвигателя, В | пост. 220/ перем. 230 |
| Рабочий диапазон напряжений электродвигателя, % | 85-110 |
| Мощность электродвигателя, Вт | 600 |
| Номинальное напряжение включающих и отключающих устройств привода и вспомогательных цепей, В | пост. 220 |
| Номинальный ток вспомогательных блок-контактов, А | 10 |
| Количество коммутирующих контактов для вспомогательных замыкающих/размыкающих цепей | 12/12 |
| Степень защиты оболочки шкафа привода, не менее | IP54 |
| Масса привода, кг | 400 |
Структура условного обозначения

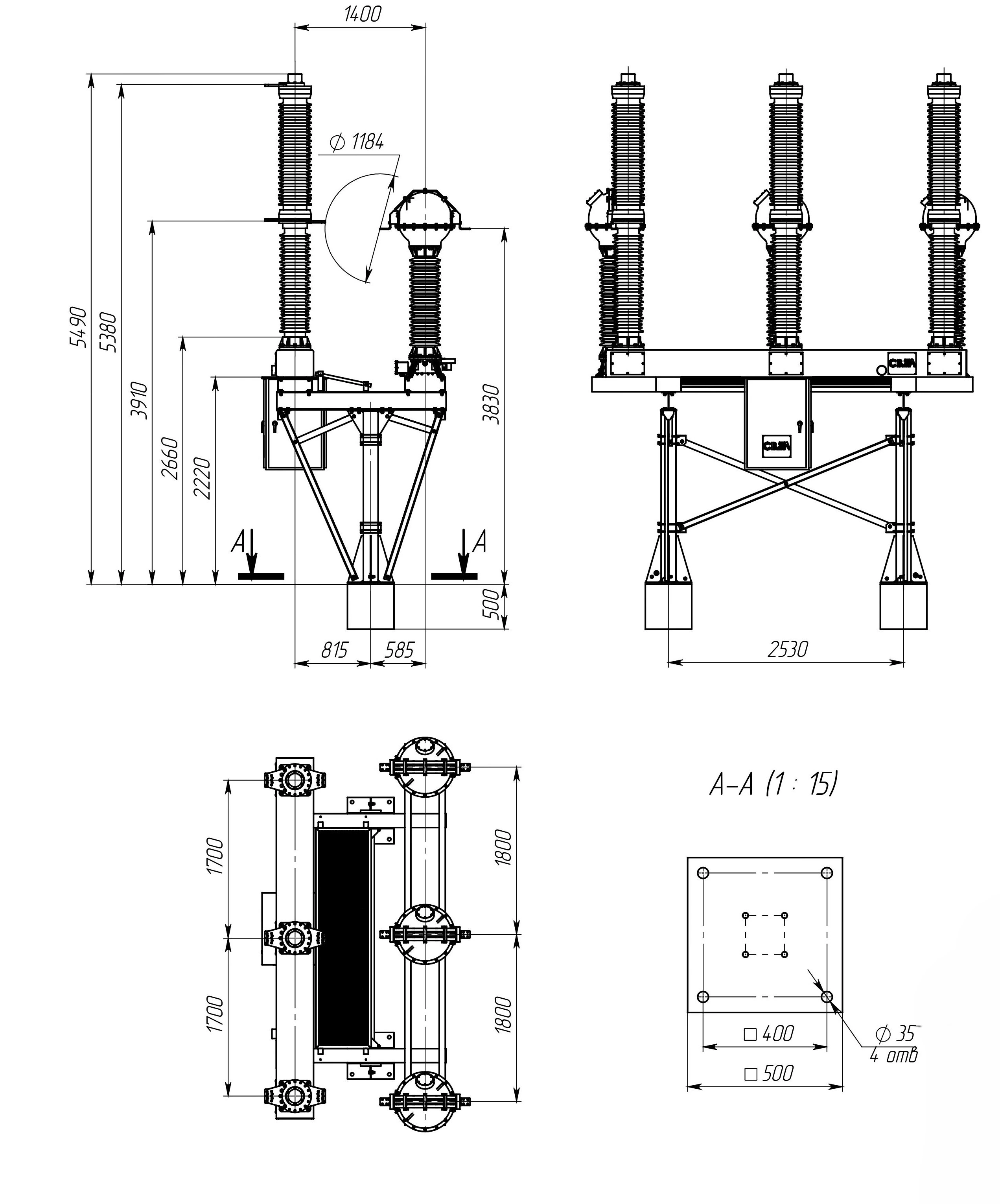

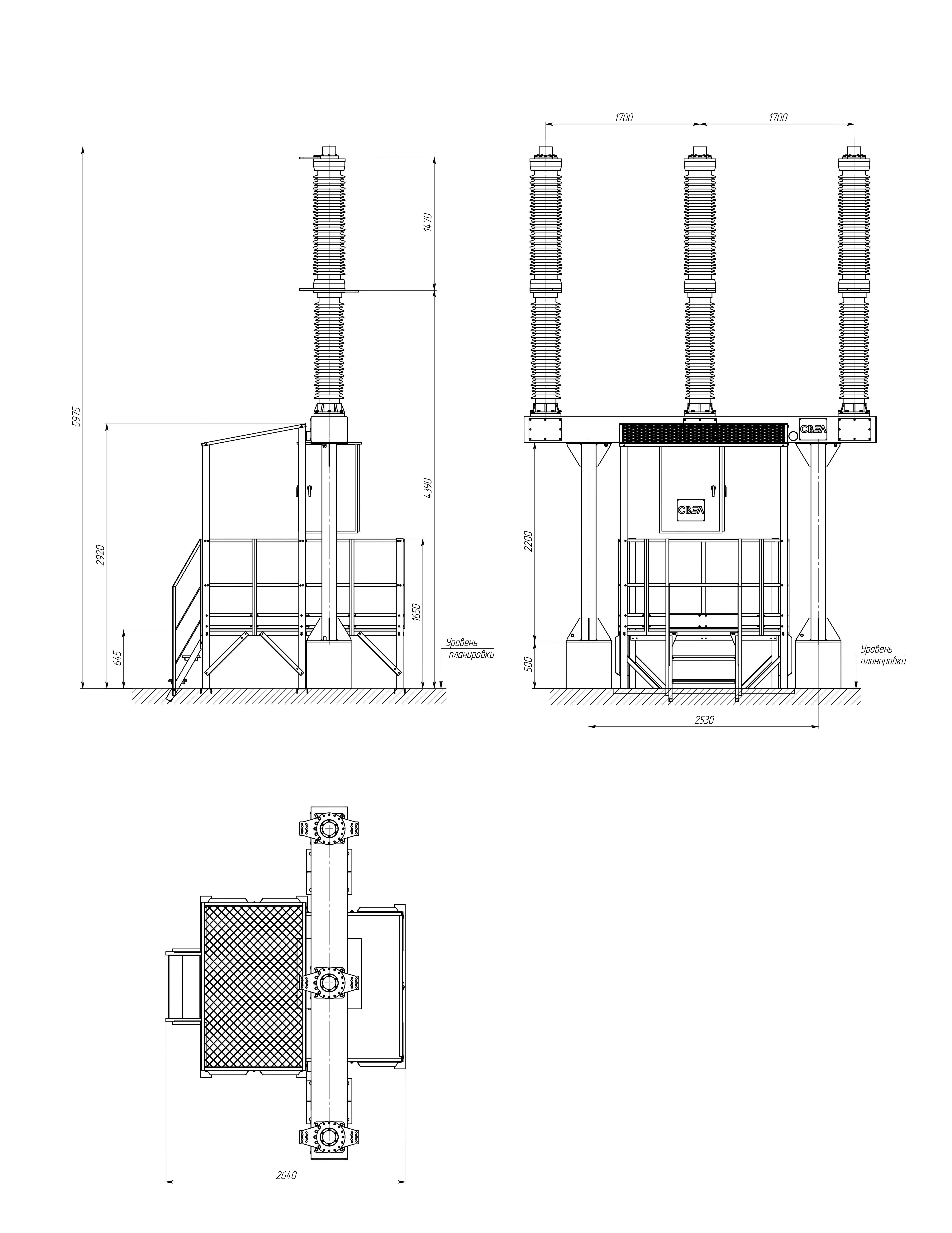

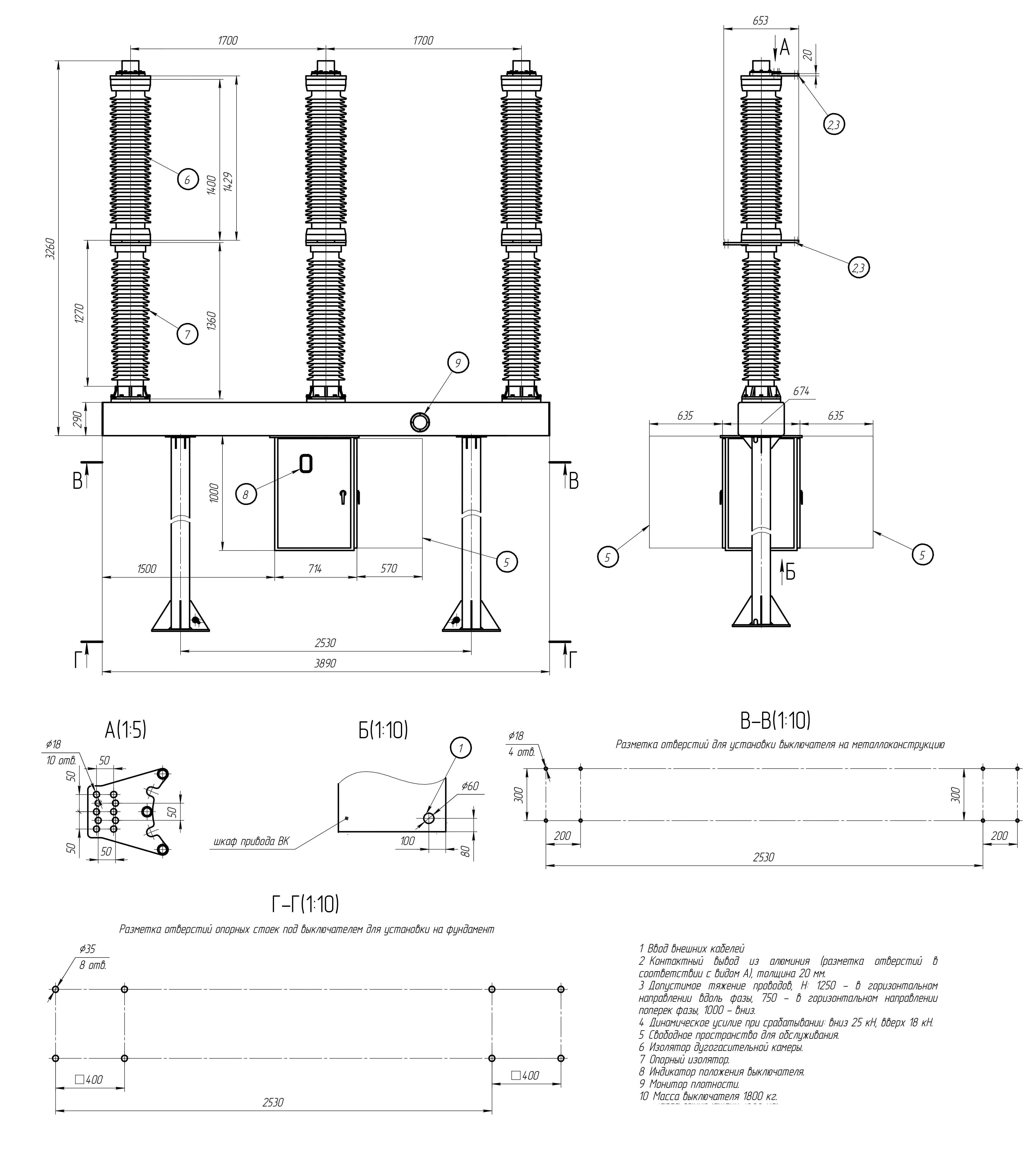

Чертежи
