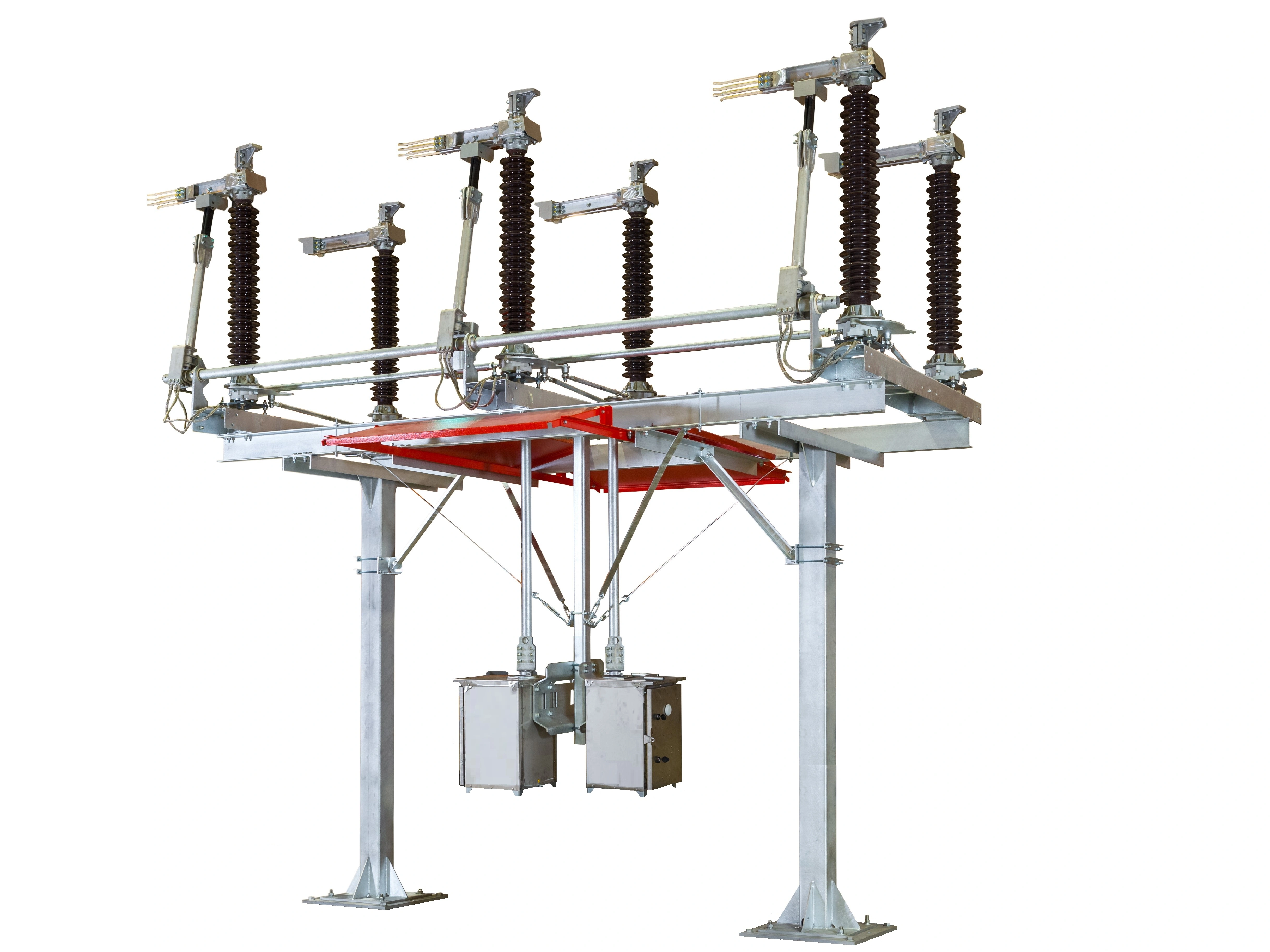

Разъединители РГ-СВЭЛ-110

Разъединители с приводами РГ-СВЭЛ-110 предназначены для эксплуатации в электрических сетях переменного тока частоты 50 Гц с номинальным напряжением 110 кВ: для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков электрической цепи при помощи заземлителей, а также отключения токов холостого хода трансформаторов, зарядных токов воздушных и кабельных линий.

Описание

Описание

Разъединитель и приводы РГ-СВЭЛ-110 изготовлены в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и предназначены для наружной установки на высоте до 1000 м над уровнем моря в районах с умеренным и холодным климатом при следующих условиях:

  • окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. По условиям загрязнения окружающая среда должна соответствовать атмосфере типа II по ГОСТ15150.
  • верхнее рабочее значение температуры окружающего воздуха – плюс 40º С;
  • нижнее рабочее значение температуры окружающего воздуха – минус 60º С;
  • разъединитель сохраняет работоспособность в условиях гололеда при толщине корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда – до 40 м/с.

Разъединители и привода РГ-СВЭЛ-110:

  • допускают их эксплуатацию в условиях загрязнения их поверхностей со степенями II*, III или IV по ГОСТ 9920;
  • соответствуют требованиям ГОСТ Р 52726 и техническим условиям 0ЭТ.065.003 ТУ;
  • в части безопасности соответствуют требованиям: ГОСТ 1516.3; ГОСТ 12.2.007.3; ГОСТ Р 52726; СанПиН 2.2.4.1191 и СН 2.2.4/2.1.8.562;
  • могут быть изготовлены для специальных условий эксплуатации с учетом требований заказчика.

Конструкция

Конструкция

В состав изделия разъединителя РГ(О)-110 входят:

  1. разъединитель в трехполюсном или однополюсном исполнении (или комплект их узлов);
  2. привод(ы);
  3. опорные конструкции (подставки) или кронштейн для крепления приводов;
  4. комплект запасных частей (по заказу).

К разъединителю прилагается следующий комплект эксплуатационной документации:

  • паспорт -1 экз.;
  • руководство по эксплуатации -1 экз.;
  • комплект монтажных чертежей -1 комплект.

Особенности конструкции:

Конструкция предназначена для вертикальной и горизонтальной установки жесткой ошиновки. Максимальная высота надставки до 1,5 м, максимальная длина шинной перемычки до 8 м.

Надежная защита от атмосферных явлений. Ответные контакты надежно защищены кожухом, предотвращающим попадание атмосферных осадков и образование гололеда.

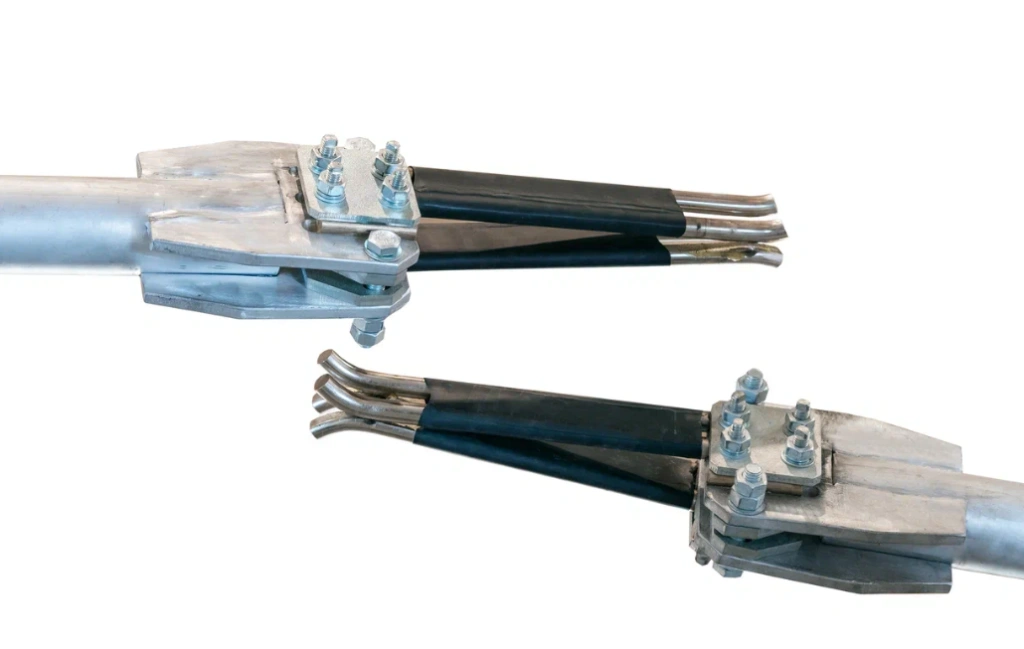

Конструкция главного и заземляющих контактов обеспечивает надежность контактного соединения за счет простой конструкции.

Высокая надежность и стабильность электрического контакта обеспечивается покрытием главных контактов серебром, а заземляющих контактов никелем.

Более высокая надежность, за счет увеличенного до 8 количества контактных площадок.

Высокая механическая стойкость покрытия, за счет уменьшенной до 135 Н силы контактного нажатия.

Повышенная надежность контактного соединения при токах КЗ, благодаря тому, что динамическое контактное нажатие при Iд =100 кА увеличено до 2480 Н.

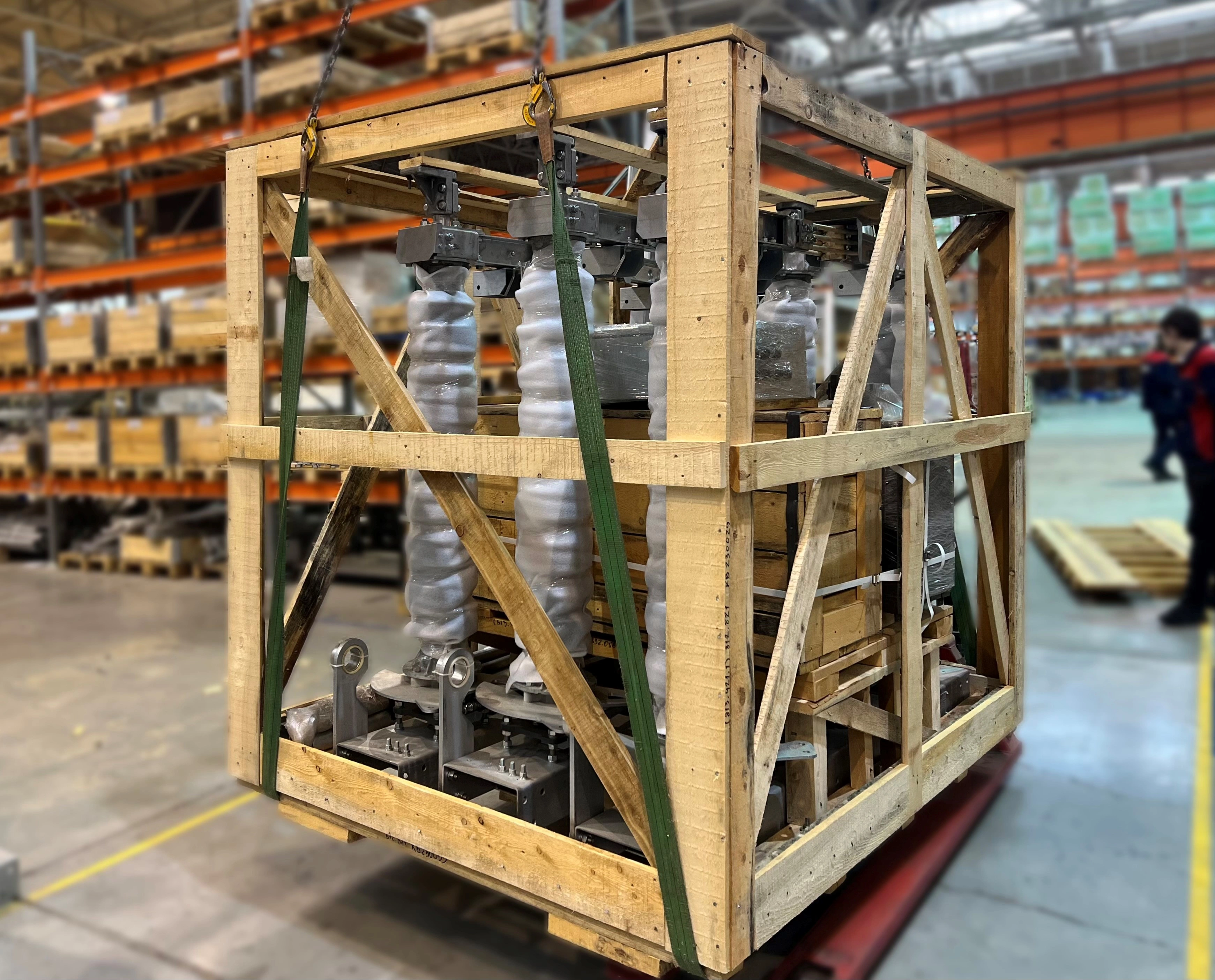

Оптимальное, с точки зрения затрат и сохранности, транспортировочное состояние. Количество грузовых мест – 1, в отдельных случаях – 2.

Минимальный объем монтажных работ при установке по месту, благодаря высокой степени заводской готовности

Гарантирует надежный электрический контакт на протяжении всего срока службы и повышает удобство монтажа, за счет отсутствие пружин в ламелях

Исключение ошибок в проекте, за счет универсальной конструкции разъединителя позволяет установить заземляющий нож со стороны любой из колонок, сокращает объем ЗИП.

Все комплектующие производства РФ.

Чертежи

Чертежи

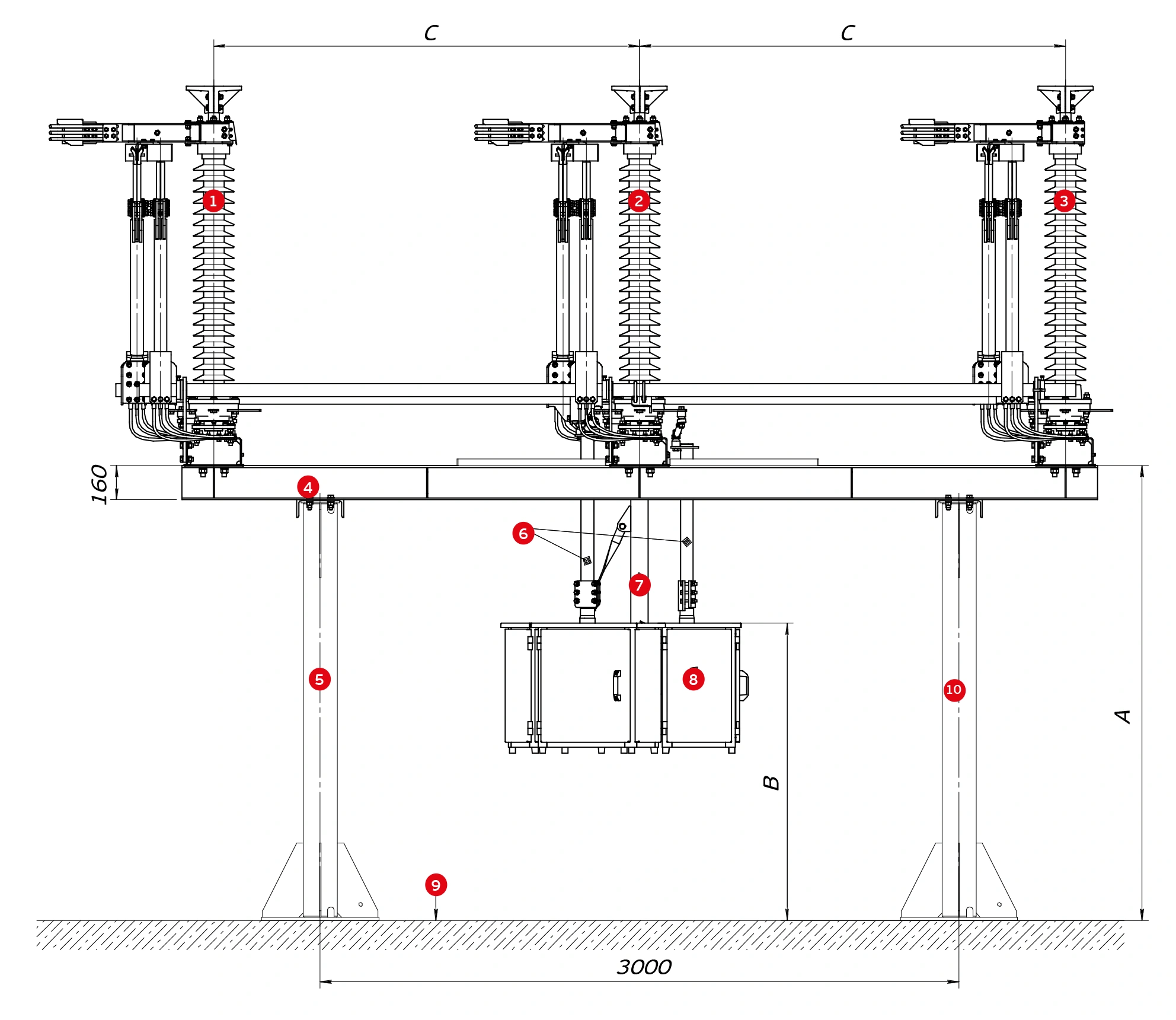

1, 3. Ведомый полюс разъединителя; 2. Ведущий полюс разъединителя; 4. Рама; 5, 10. Стойка опорная; 6. Валы управления; 7. Опора приводов; 8. Привод главных ножей; 9. Уровень планировки.
1, 3. Ведомый полюс разъединителя; 2. Ведущий полюс разъединителя; 4. Рама; 5, 10. Стойка опорная; 6. Валы управления; 7. Опора приводов; 8. Привод главных ножей; 9. Уровень планировки.
1. Защитные козырьки.
1. Защитные козырьки.

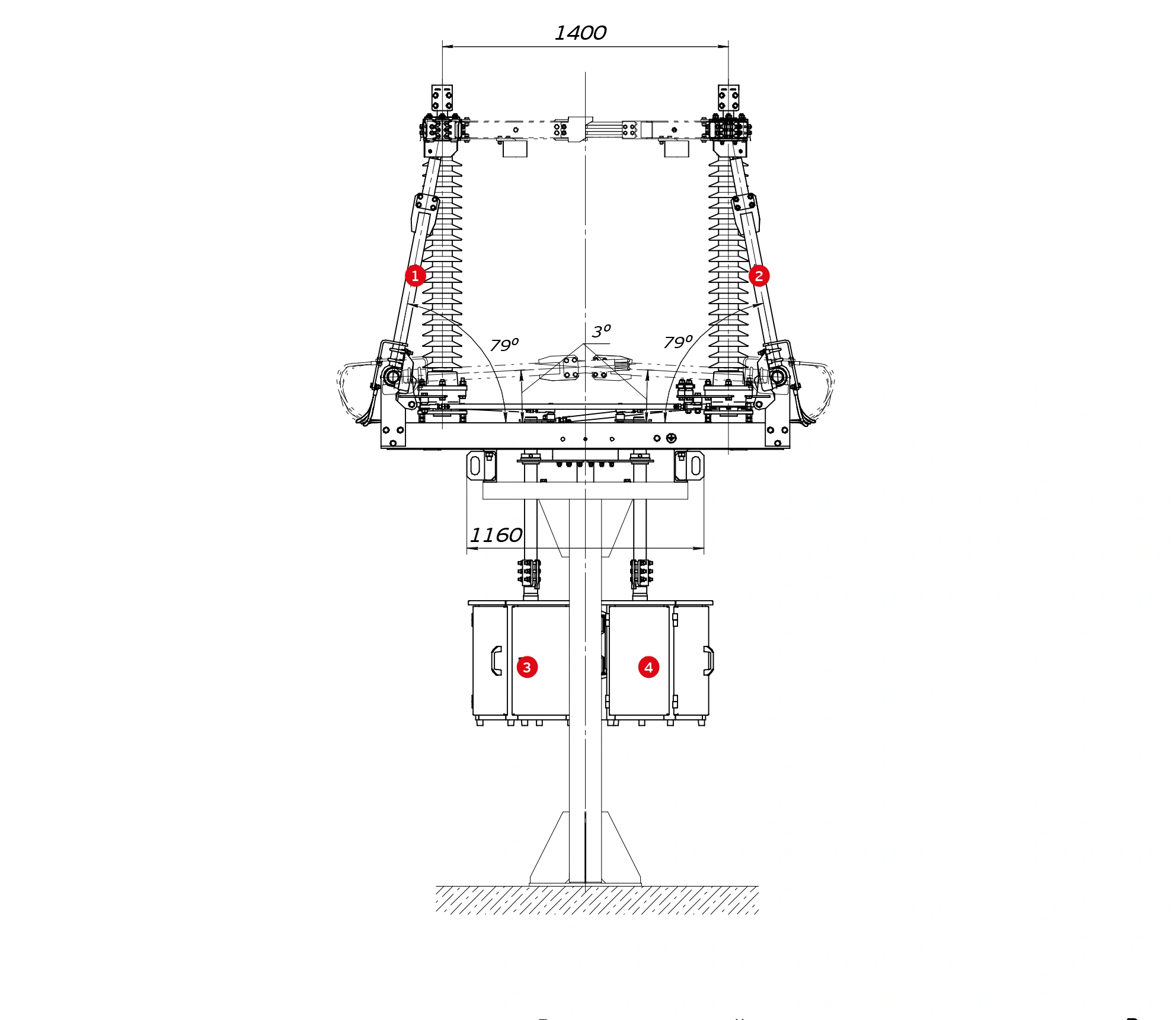

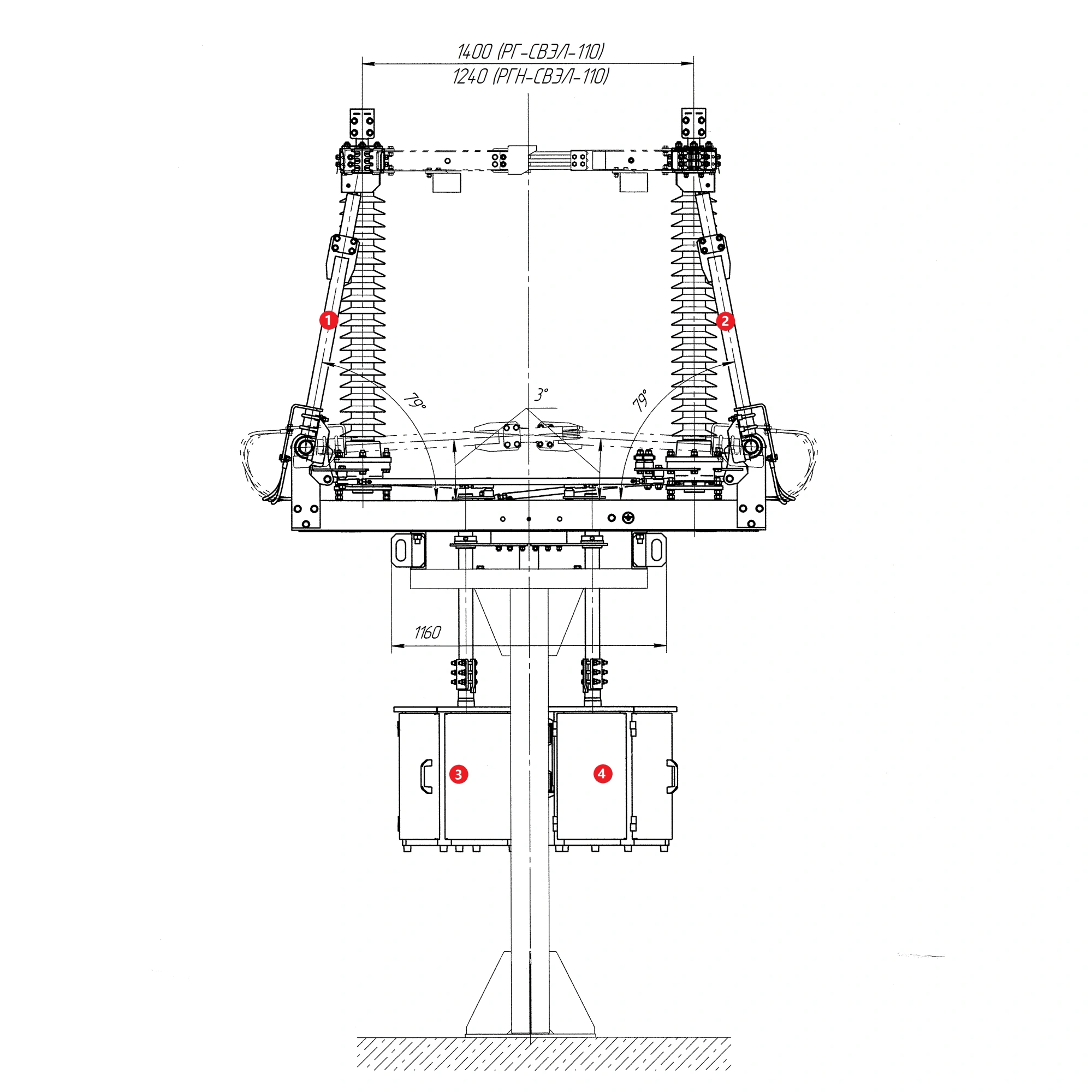

1. Заземлитель со стороны кулачка; 2. Заземлитель со стороны ламели; 3. Привод заземляющих ножей со стороны кулачка; 4. Привод зазеляющих ножей со стороны ламелей.
1. Заземлитель со стороны кулачка; 2. Заземлитель со стороны ламели; 3. Привод заземляющих ножей со стороны кулачка; 4. Привод зазеляющих ножей со стороны ламелей.
1. Вал управления главными ножами; 2. Валы управления заземлителями.
1. Вал управления главными ножами; 2. Валы управления заземлителями.

Технические данные

Технические данные

Технические параметры разъединителя РГ-СВЭЛ-110 представлены в таблице:

Наименование параметра Значение
Номинальное напряжение, кВ 126
Номинальный ток, А 1000; 1600; 2500
Ток термической стойкости (Iт), кА 31,5; 40
Наибольший пик сквозного тока (ток электродинамической стойкости) (iд), кА 80; 125
Время протекания тока термической стойкости (для разъединителя/заземлителя), с 3/1
Время выполнения операций моторным приводом главными контактами, не более, с
включение
отключение



12
12
Механический ресурс для главных цепей и цепей заземлителя, циклов В-О 10000
Допустимая механическая нагрузка на выводы, Н 1000
Срок службы, годы, не менее 30

Технические параметры привода разъединителя РГ-СВЭЛ-110 представлены в таблице

Наименование параметра Значение
Номинальный крутящий момент, Н•м 1000+50
Угол поворота вала, град 180±5
Напряжение питания, В
- электродвигателя, трехфазное переменное
- цепей управления, переменное
- цепей блокировки, постоянное


400 или 230
230
220 или 110
Диапазон напряжений на зажимах питания, % от номинального 85-110
Номинальная мощность электродвигателя, Вт 550
Номинальное напряжение переменного тока подогревательных устройств, В 230
Мощность нагревательных устройств, Вт
- постоянно включенного
- включаемого при низких температурах


50
800
Количество коммутирующих контактов для внешних вспомогательных цепей (КВВЦ):
- размыкающих
- замыкающих



12
12
Номинальный ток КВВЦ , А при напряжении
- 220В переменного тока
- 220В постоянного тока


10
1
Масса привода, кг 80
