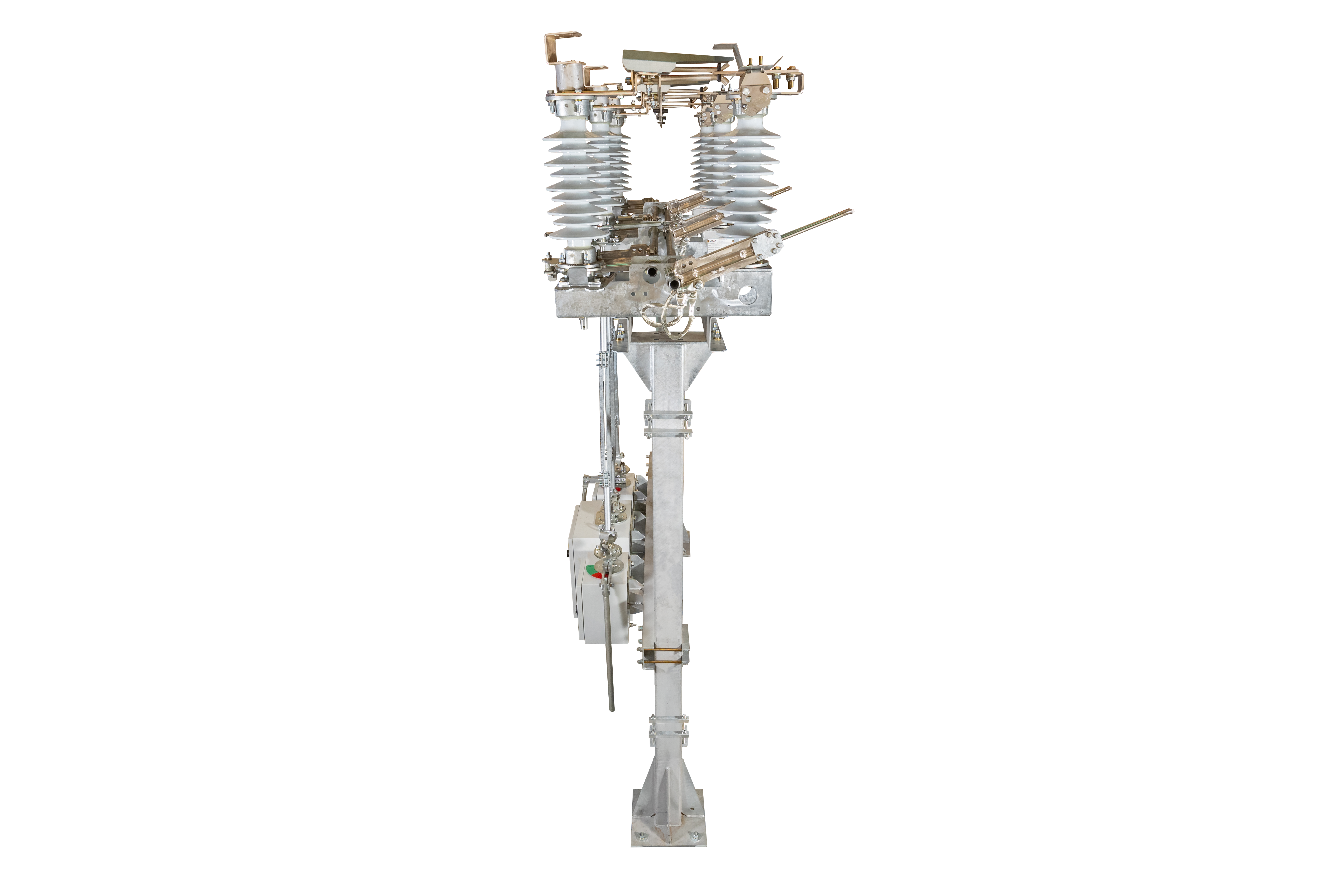

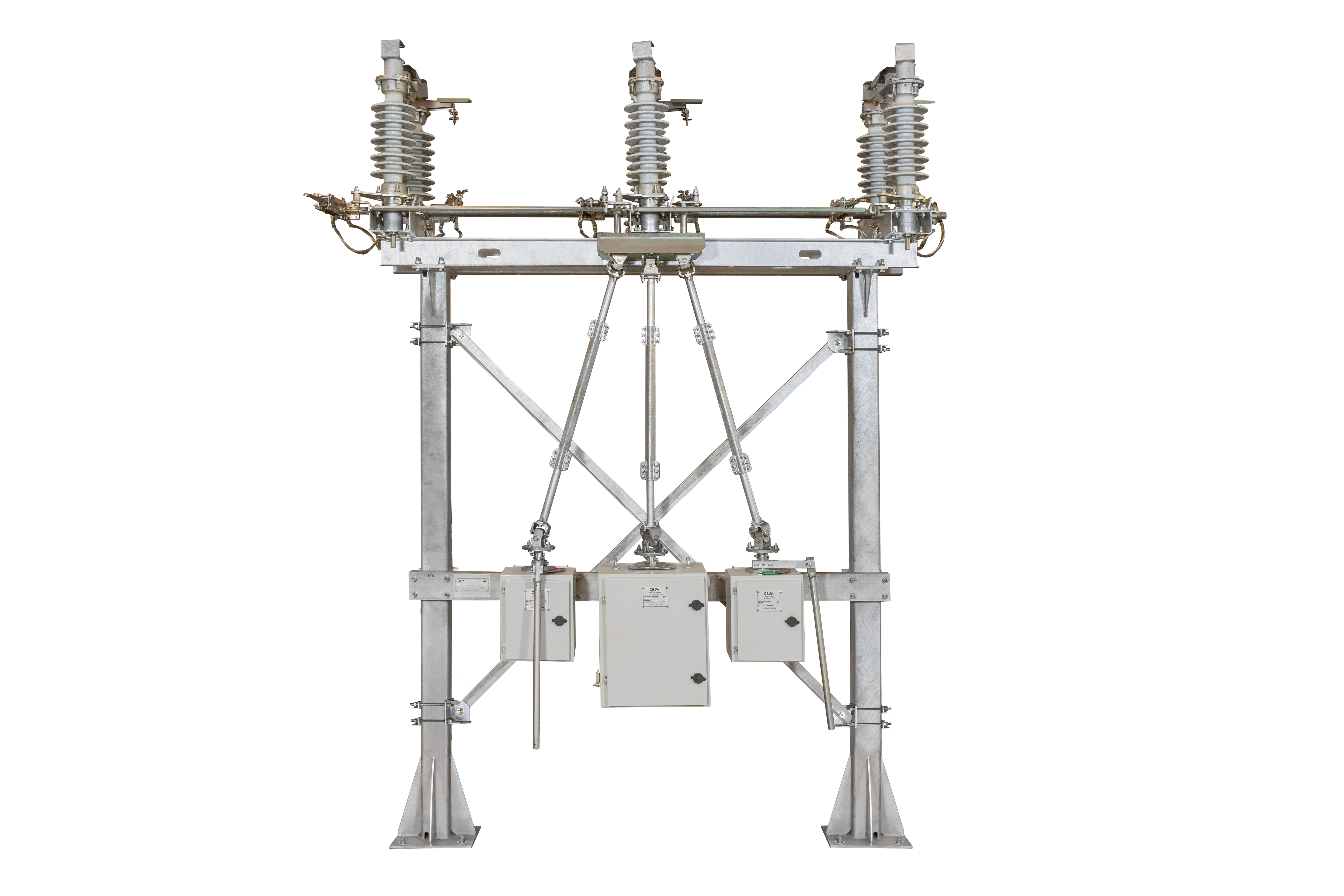

Назначение использования разъединителей РГ-СВЭЛ-35
Разъединители с приводами РГ-СВЭЛ-35 предназначены для эксплуатации в электрических сетях переменного тока частоты 50 Гц с номинальным напряжением 35 кВ для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков электрической цепи при помощи заземлителей, а также отключения токов холостого хода трансформаторов, зарядных токов воздушных и кабельных линий.
Условия Эксплуатации
Верхнее рабочее значение температуры окружающего воздуха – не выше 40 ⁰С;
Нижнее значение (рабочее) температуры окружающего воздуха – не ниже -60 ⁰С.
Наибольшая высота установки над уровнем моря - 1000 м
Разъединители допускают эксплуатацию в условиях загрязнения их поверхностей со степенями II, III, или IV по ГОСТ 9920.
Скорость ветра:
а) в условиях гололеда - не более 40 м/с,
б) в условиях гололеда с толщиной корки льда до 20 мм - не более 15 м/с
Окружающая среда – невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.
Технические характеристики разъединителя РГ-СВЭЛ-35
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 35 |
| Номинальный ток, А | 630; 1250 |
| Ток термической стойкости (Iт), кА | 12,5; 25 |
| Наибольший пик сквозного тока (ток электродинамической стойкости) (iд), кА | 31,5; 63 |
| Время протекания тока термической стойкости (для разъединителя/заземлителя), с | 3/1 |
|
Время выполнения операций моторным приводом главными контактами, не более, с Включение отключение |
12 12 |
| Ток холостого хода трансформатора, А | 3 |
| Ток зарядной линии | 2 |
| Механический ресурс, циклов В-О | 10000 |
| Допустимая механическая нагрузка на выводы, Н | 800 |
| Срок службы, годы, не менее | 30 |
| Материал изоляторов | Полимер/фарфор |
| Тип привода | Электродвигательный/ручной |
Возможность комплектования разъединителя защитными козырьками, опорной рамой, опорными металлоконструкциями, площадками обслуживания
-
Наименование параметра ПД-СВЭЛ-35/01-01/01 ПД-СВЭЛ-35/01-02/01 ПД-СВЭЛ-35/01-03/01 ПД-СВЭЛ-35/01-04/01 Номинальный крутящий момент, Н•м 330+30 Угол поворота вала, град 90+6 Напряжение питания, В
- электродвигателя
- цепей управления
- цепей блокировки, постоянное
~230/400 трехфазное
~230 однофазное
=220 постоянное
=220/~230 постоянное или однофазное
=220 постоянное
=220 постоянноеЧастота вращения, не более, об/мин 1500 Номинальная мощность электродвигателя, кВт 0,37 Номинальный ток электродвигателя, А 1,1 2,8 Номинальное напряжение переменного тока подогревательных устройств, В 230 Мощность нагревательных устройств, Вт
- постоянно включенного
- включаемого при низких температурах
50
100Количество коммутирующих контактов для внешних вспомогательных цепей (КВВЦ)
- размыкающих
- замыкающих24
12
1216
8
824
12
1216
8
8Номинальный ток КВВЦ, А при напряжении:
- 230 В переменного тока
- 220 В постоянного тока
10
1Усилие на рукоятке при ручном оперировании, Н, не более 60 Степень защиты оболочки по ГОСТ 14254-2015 IP65 Масса привода не более, кг 45
Особенности конструкции
КОНТАКТНЫЙ ВЫВОД
-
Усиленная конструкция контактного вывода разъединителя под жесткую ошиновку позволяет использовать разъединитель в любых компоновочных решениях ОРУ, не требует перепроектирования и сокращает количество опорных изоляторов в КТПБ на 10%.
- Защита электрической связи и токоведущего контакта от пыли, снега, дождя и гололеда увеличивает надежность и обеспечивает качество работы на протяжении всего срока службы
ГЛАВНЫЕ НОЖИ
-
Высокая надежность и стабильность электрического контакта обеспечивается конструкцией и покрытием главных контактов серебром, а заземляющих контактов никелем
ЗАЗЕМЛЯЮЩИЕ НОЖИ
- Стойкая антикоррозийная защита разъединителя от осадков, не требующая восстановления на протяжении всего срока эксплуатации.
- Универсальная конструкция разъединителя позволяет установить заземляющий нож со стороны любой из колонок, что исключает ошибки в проекте и сокращает объем ЗИП
ПОВОРОТНОЕ ОСНОВАНИЕ
- Поворотные основания, состоящие из защищенных подшипниковых узлов и шарнирных соединений, не требуют смазки и обслуживания.
ПРИВОД
- Разъединитель может использоваться в цифровых подстанциях, за счет снабжения шкафа управления установленной системой мониторинга и управления согласно стандарту МЭК 61850
- Установка привода на любой полюс на месте монтажа.
Монтаж и эксплуатация
Одним из основных принципов нашей работы является создание оборудования, которое не требует обслуживания и обеспечивает удобство монтажа и эксплуатации на объекте.
Удобство монтажа обеспечивается следующими признаками:
-
Отсутствие пружин в ламелях упрощает настройку токоведущего контакта и не требует обслуживания.
-
Безопасность эксплуатирующего персонала обеспечивается наличием механической блокировки, что гарантирует исключение совершения ошибочных действий.
-
Оптимальное, с точки зрения затрат и сохранности, транспортировочное состояние. Количество грузовых мест – 1.
-
Простота монтажа и минимальное время сборки на объекте обеспечивается максимальной степенью заводской сборки и настройки оборудования на заводе с учетом технических требований и параметров оборудования.
-
Все разъединители серии РГ обладают высокими эксплуатационными качествами, исключающими необходимость внепланового обслуживания в течение всего срока службы.
-
Благодаря наличию готовых КИТ-комплектов РГ-СВЭЛ-35 возможна быстрая отгрузка типовых решений в течении 14 дней.
Рисунок 1. Транспортировочный вид разъединителя РГ-СВЭЛ-35
Чертежи
Вопрос-ответ
Разъединители РГ-СВЭЛ предназначены для включения и отключения участков электрических цепей под напряжением при отсутствии нагрузочного тока. Они применяются во всех высоковольтных установках для обеспечения видимого разрыва при отключении какого-либо участка цепи, для производства переключений и набора нужной схемы, а также заземления отключенных участков электрической цепи при помощи заземлителей. Все операции с разъединителями, как правило, выполняются при обесточенных цепях.
Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей при отсутствии тока нагрузки
- Разъединители отключают токи холостого хода трансформатора или зарядные токи воздушной линии и систем шин, значения которых указаны в заводской документации на аппарат
- Разъединитель должен допускать четкое включение и отключение при наихудших условиях, которые могу иметь место в эксплуатации, например, обледенение
- Разъединители работают в обесточенном режиме
- Разъединитель должен иметь видимый разрыв цепи, для гашения дуги постоянного тока необходимо чтобы ток упал до нуля
- Разъединитель может переключать электрические цепи под током при наличии замкнутой шунтирующей цепи.
Требования, которые запрещается предъявлять к разъединителям:
- Отключать токи нагрузки
- Отключать рабочие (номинальные) значения тока
- Отключать токи холостого хода трансформатора или зарядные токи воздушной линии и систем шин, значения которых превосходят значений, указанных в паспорте аппарата
- Отключать значения тока аварийных режимов
Разъединители РГ-СВЭЛ и РГН-СВЭЛ выполняют одинаковые функции: отключают токи холостого хода трансформатора или зарядные токи воздушной линии и систем шин, при работе имеют видимый разрыв цепи в виде электрической дуги, а также одинаковую конструкцию. Однако существует ряд отличий:
Разъединитель РГН-СВЭЛ имеет меньший габарит в межколонковом расстоянии 1240 мм, в то время как у разъединителя РГ-СВЭЛ данный параметр 1400 мм. Межполюсное расстояние у разъединителя РГН может быть 1800 мм или 2000 мм, у РГ – 2000 мм.
Выбор какой установить разъединитель на подстанцию чаще всего зависит от изначального проекта этой подстанции и размерных габаритов. При реконструкции подстанции следует учитывать какой тип и параметры разъединителя применялись до, чтобы избежать перепроектирования.
| Параметры | РГ | РГН |
| Уровень изоляции по электрической прочности, кВ | Повышенный – 550 кВ | Нормальный – 450 кВ |
| Номинальный ток, А | 1000; 1600; 2500 | 1000 |
| Ток электродинамической стойкости, кА | 80; 100 | 80 |
| Ток термической стойкости, кА | 31,5; 40 | 31,5 |
| Межполюсное расстояние, мм | 2000 | 1800; 2000 |
| Межколонковое расстояние, мм | 1400 | 1240 |
РГН-СВЭЛ-110 III/1000/31,5 УХЛ3
Разъединитель горизонтально-поворотного типа с трехполюсным расположением полюсов и нормальным уровнем изоляции, производства СВЭЛ, без заземлителей, на номинальное рабочее напряжение 110 кВ, степенью загрязнения изоляции по ГОСТ 9920 - III, на номинальный рабочий ток 1000 Ампер, с током термической стойкости 40 кА, климатического исполнения и категории размещения по ГОСТ 15150-69 – УХЛ3
РГ-СВЭЛ-2-110 III/2500/40 УХЛ 1
Разъединитель горизонтально-поворотного типа, с повышенной диэлектрической прочностью изоляции, трехполюсный, с параллельным расположением полюсов, с двумя заземлителями, на номинальное напряжение 110 кВ, со степенью загрязнения изоляции по ГОСТ 9920 – III, на номинальный рабочий ток 2500 А, с током термической стойкости 40 кА, климатического исполнения и категории размещения по ГОСТ 15150 – УХЛ 1
Преимущества разъединителей СВЭЛ:
- Усиленный контактный вывод у данного разъединителя, предназначенного для жесткой ошиновки, позволяет применять его при любых компоновочных решениях ОРУ, исключает необходимость изменения проекта и снижает на 10% количество опорных изоляторов, используемых в КТПБ.
- Защита гибкого электрического соединения и токопроводящего контакта от воздействия пыли, снега, дождя и наледи повышает надежность и гарантирует качество работы разъединителя на протяжении всего периода эксплуатации.
- Использование запатентованной разработки в конструкции главного ножа, в которой увеличено число точек электрических контактов, позволяет равномерно распределить передачу электроэнергии и повышает надежность разъединителя при протекании токов короткого замыкания.
- Надежная работа заземляющих ножей разъединителя в условиях образования гололеда обеспечивается использованием материалов с низкой адгезией, что уменьшает образование льда на токоведущих контактах.
- Благодаря универсальной конструкции разъединителя можно установить нож заземления со стороны любой колонки, что исключает возможность ошибок в проектировании и снижает объем ЗИП
- Высокая надежность и устойчивость электрического контакта достигается за счет покрытия главных контактов серебром, а контактов заземления - никелем.
- Поворотные основания изготовлены из подшипниковых узлов и шарнирных соединений, не требующих смазки и технического обслуживания.
- Отгрузка стандартных решений на объект может быть осуществлена в течение двух недель благодаря наличию на складе готовых КИТ комплектов РГ-СВЭЛ-110.
- Отсутствие пружин в контактных пластинах облегчает регулировку токоведущего контакта и не требует технического обслуживания.
- Транспортировка изделия в оптимальном с точки зрения стоимости и сохранности виде требует одного места груза.
- Безопасность обслуживающего персонала гарантируется наличием механической блокировки, которая исключает возможность ошибочных действий.
- Особое внимание уделяется простоте монтажа и минимальному времени сборки на объекте, благодаря максимальной степени заводской сборки и настройки оборудования на заводе с учетом технических требования и параметров оборудования
Стоимость высоковольтных разъединителей РГ-СВЭЛ зависит от:
- наличия дополнительной комплектации, такой как защитные козырьки, выносной шкаф управления, блоки вспомогательных контактов и т.д.,
- номинального тока, на который рассчитан разъединитель и номинального тока термической стойкости
- дополнительных требований заказчика к оборудованию,
- степени загрязнения окружающей среды и климатического исполнения и категории размещения
Да, это возможно благодаря наличию готовых КИТ-комплектов с типовыми решениями.
