Назначение и условия эксплуатации
Заземлители рубящего типа предназначены для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю. Их применение позволяет предохранить работников от поражения электрическим током, а оборудование – от выхода из строя. Заземлители приводятся в действие электродвигательным приводом с местным и дистанционным режимом управления, а также допускается ручное оперирование заземлителем.
Заземлители и приводы ЗОН-СВЭЛ-110 изготавливаются в климатическом исполнении У и УХЛ категории размещения 1-3 по ГОСТ 15150:
- Окружающая среда – невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. По условиям загрязнения окружающая среда должна соответствовать атмосфере типа II в соответствии с ГОСТ 15150
- верхнее рабочее значение температуры окружающего воздуха – плюс 40 ⁰С;
- нижнее значение (рабочее) температуры окружающего воздуха – минус 60 ⁰С.
- включение и отключение при толщине корки льда до 20 мм и при скорости ветра не более 15 м/с, а также при скорости ветра не более 40 м/с при отсутствии гололеда
- Соответствие степени защиты IP55 по ГОСТ 14254
- Уровень установки над морем не более 1000 м
Заземлители и приводы ЗОН-СВЭЛ-110:
- допускают их эксплуатацию в условиях загрязнения их поверхностей со степенями II*, III или IV по ГОСТ 9920;
- соответствуют требованиям ГОСТ Р 52726 и техническим условиям 0ЭТ.065.003 ТУ;
- в части безопасности соответствуют требованиям: ГОСТ 1516.3; ГОСТ 12.2.007.3; ГОСТ Р 52726; СанПиН 1.2.3685-21;
- могут быть изготовлены для специальных условий эксплуатации с учетом требований Заказчика.
Технические данные
| Наименование параметра | Значение параметра |
| Номинальное напряжение, кВ | 110 |
| Максимальное рабочее напряжение, кВ | 126 |
| Номинальный ток, А | 400 |
| Номинальный ток электродинамической стойкости, кА | 15,75 |
| Номинальный ток термической стойкости, кА | 6,3 |
| Время протекания тока термической стойкости, с: | 3 |
| Масса заземлителя, кг, не более: | 165 |
| Используемый тип привода | Ручной; моторный |

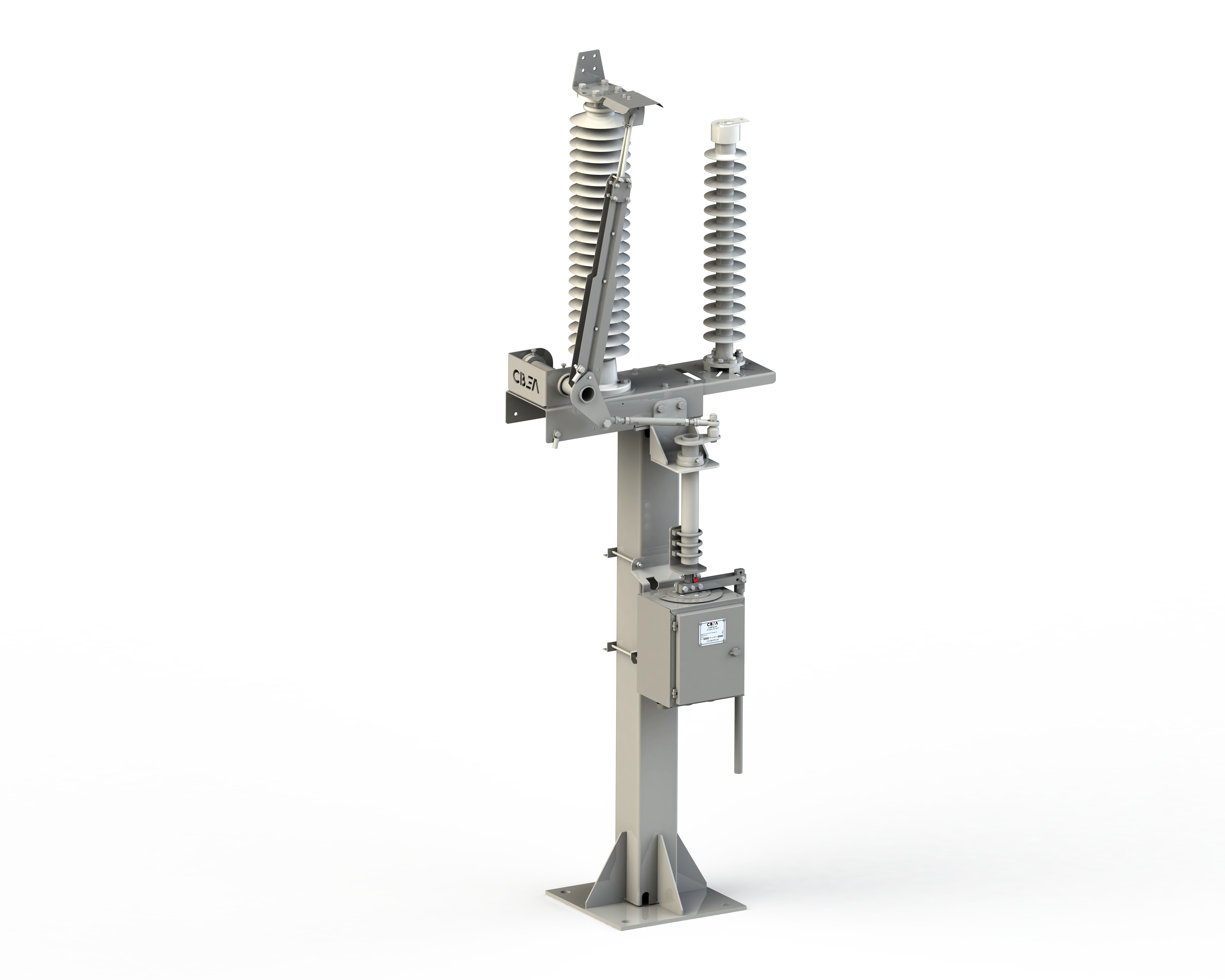

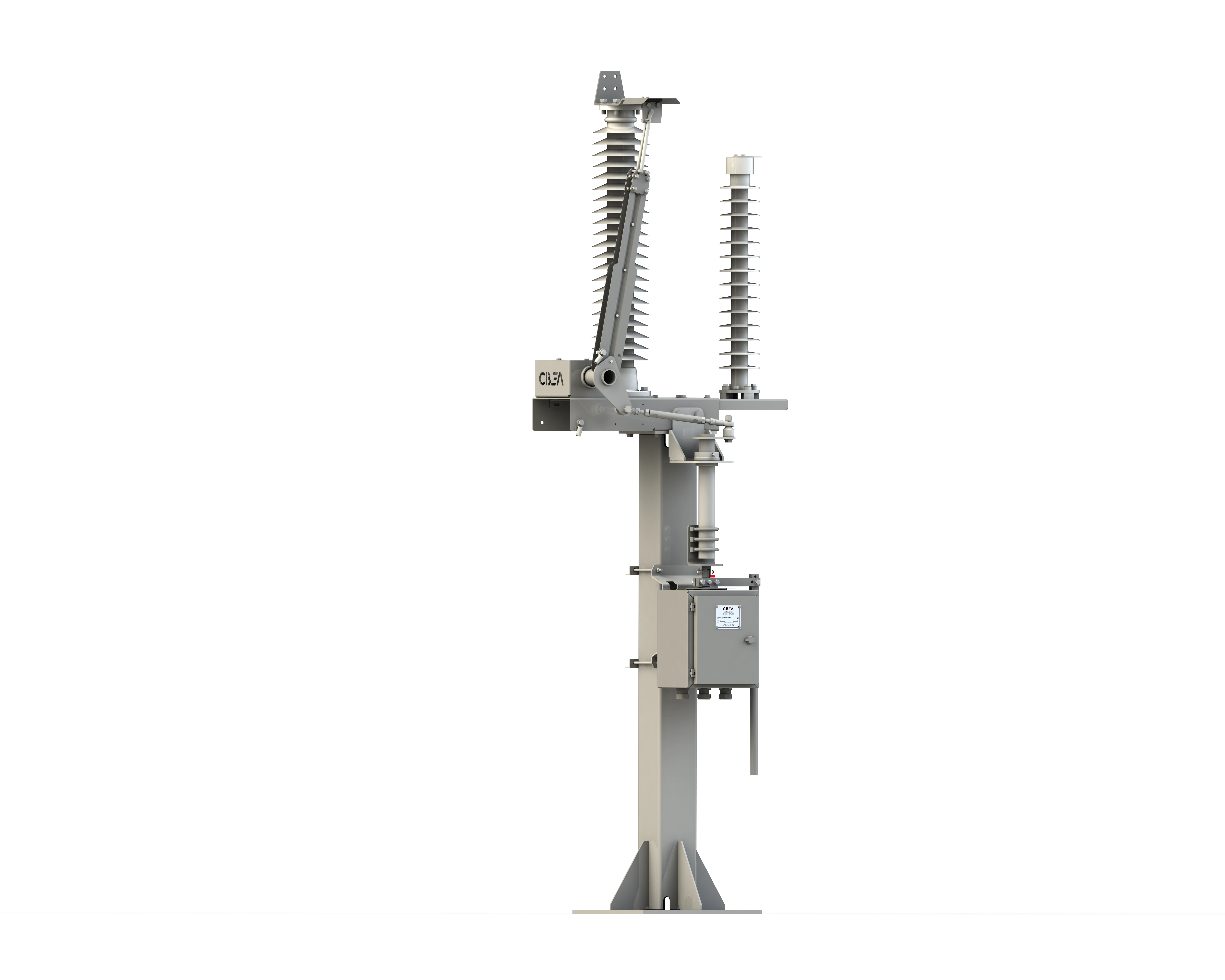

Особенности конструкции:
С помощью ручного включения привода ПР-СВЭЛ-110 УХЛ1 передается движение через приводной вал и тягу заземляющему ножу, который заходит в неподвижный контакт. Так же управление заземлителем может осуществляться двигательным приводом ПД-03.
взаимозаменяемость привода с разъединителями РГ(Н)-СВЭЛ-110;
.jfif "Заземлитель без металлоконструкции (по желанию заказчика)")
контакты имеют покрытие, благодаря которому металл становится более стойким к коррозии и окислению, и имеет низкое сопротивление.
выносной кронштейн для посадки ОПН любого типа
Структурная схема условного обозначения

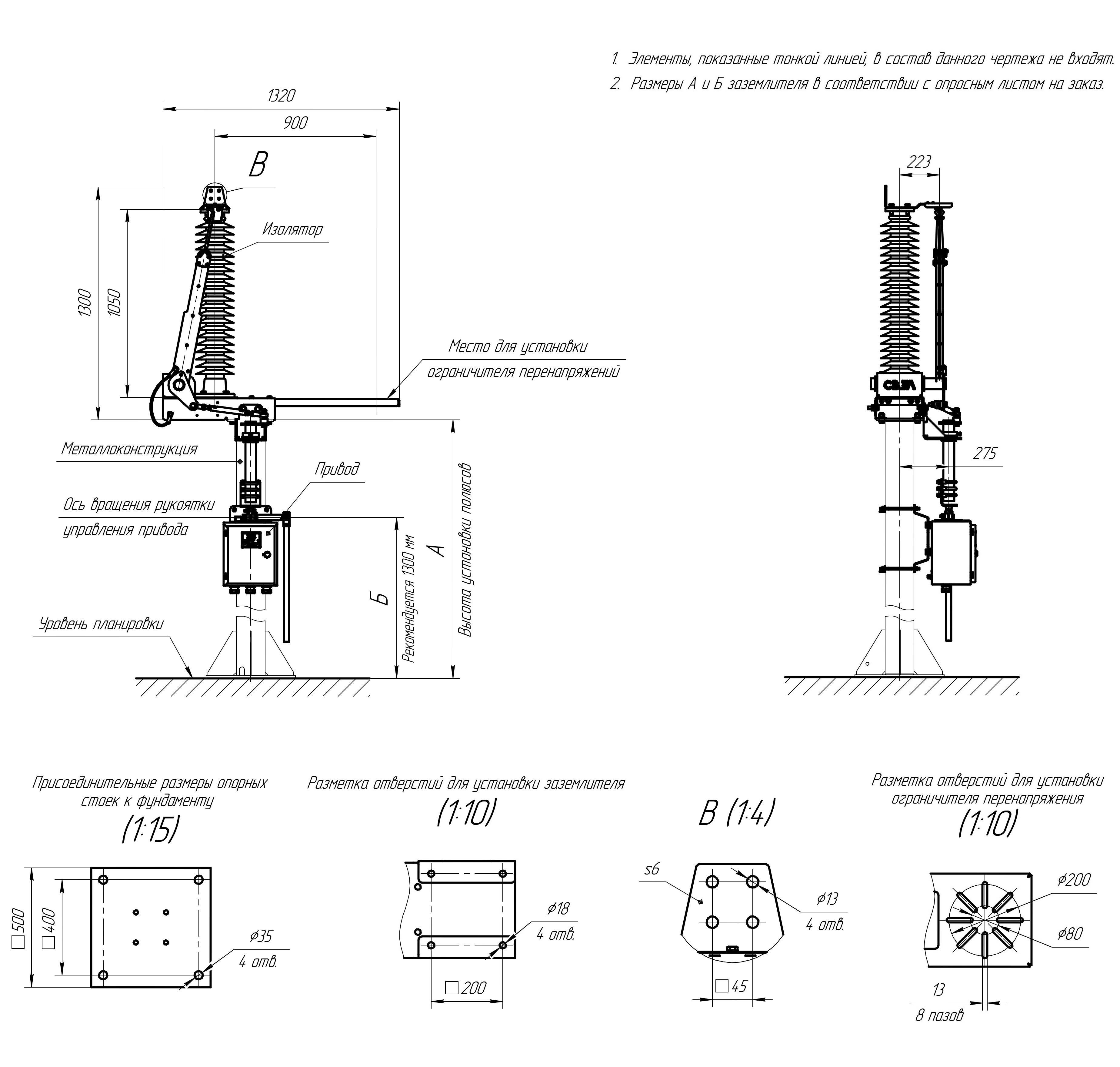

Чертежи
