СТАТКОМ: принцип работы, устройство и применение статического компенсатора реактивной мощности

STATCOM (Static Synchronous Compensator) — это устройство класса FACTS, предназначенное для управления реактивной мощностью и поддержания стабильного напряжения в энергосистемах. По сути, это статический синхронный компенсатор, работающий на базе силового инвертора (преобразователя).

В отличие от традиционных конденсаторных батарей и реакторов, СТАТКОМ работает на основе силовой электроники (IGBT-инверторов), благодаря чему достигаются мгновенный отклик и высокая точность регулирования.

Основное назначение компенсатора СТАТКОМ

Пропускная способность и качество работы электрических сетей во многом зависят от баланса реактивной мощности. При ее дефиците напряжение «проседает», при избытке — возникают перенапряжения. Оба сценария приводят к снижению устойчивости энергосистемы и росту потерь.

Задача статического компенсатора — поддерживать напряжение в допустимых пределах, стабилизировать реактивную мощность. СТАТКОМ позволяет:

• мгновенно компенсировать колебания нагрузки;

• снижать потери в сети и нагрев оборудования;

• обеспечивать надежность электроснабжения, особенно для чувствительных потребителей;

• оптимизировать интеграцию ВИЭ (ветровых и солнечных станций) без ущерба для сетевой стабильности.

СТАТКОМ: устройство и конструктивные особенности

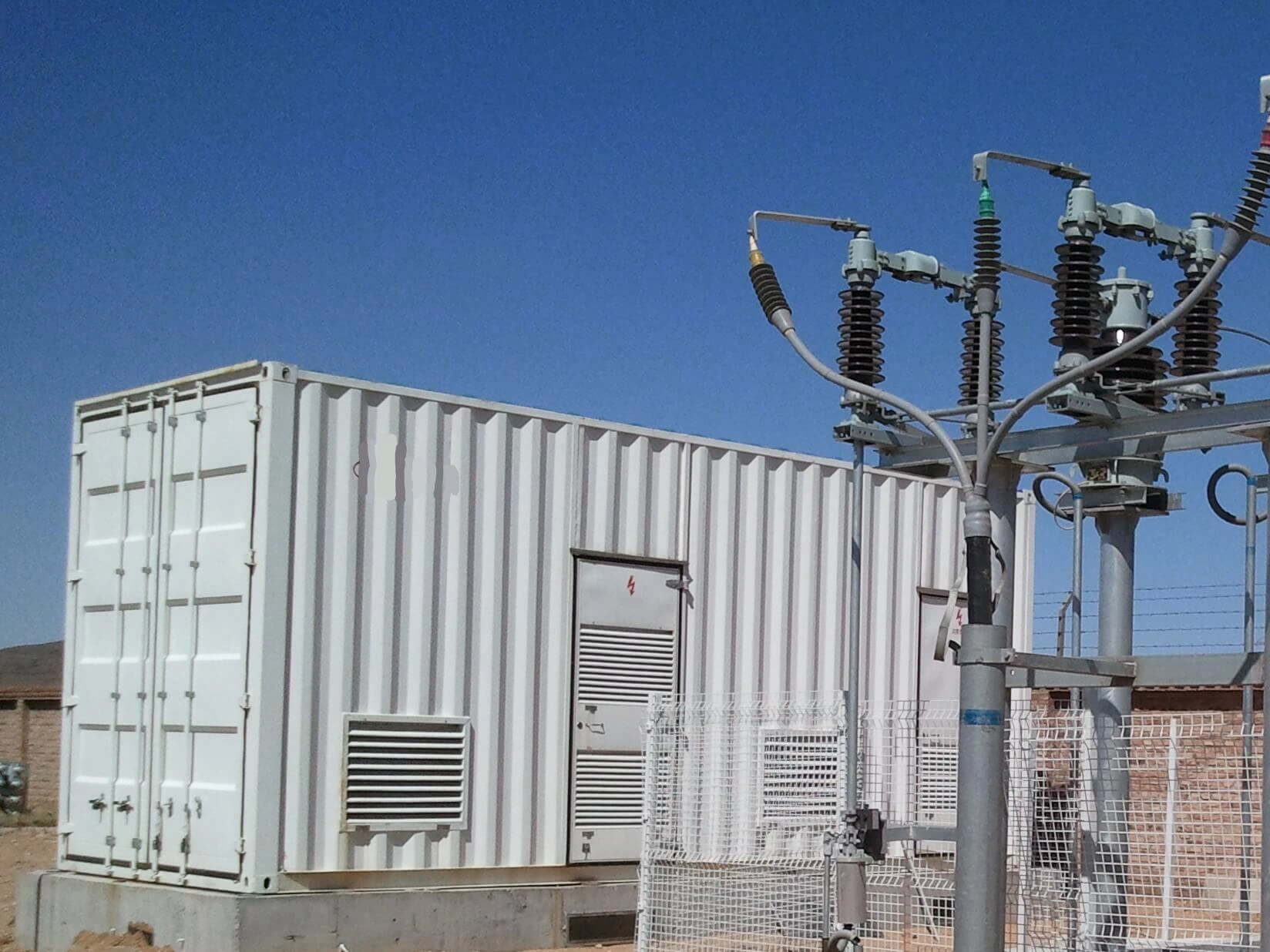

СТАТКОМ представляет собой компактное FACTS-устройство нового поколения. В состав установки входят:

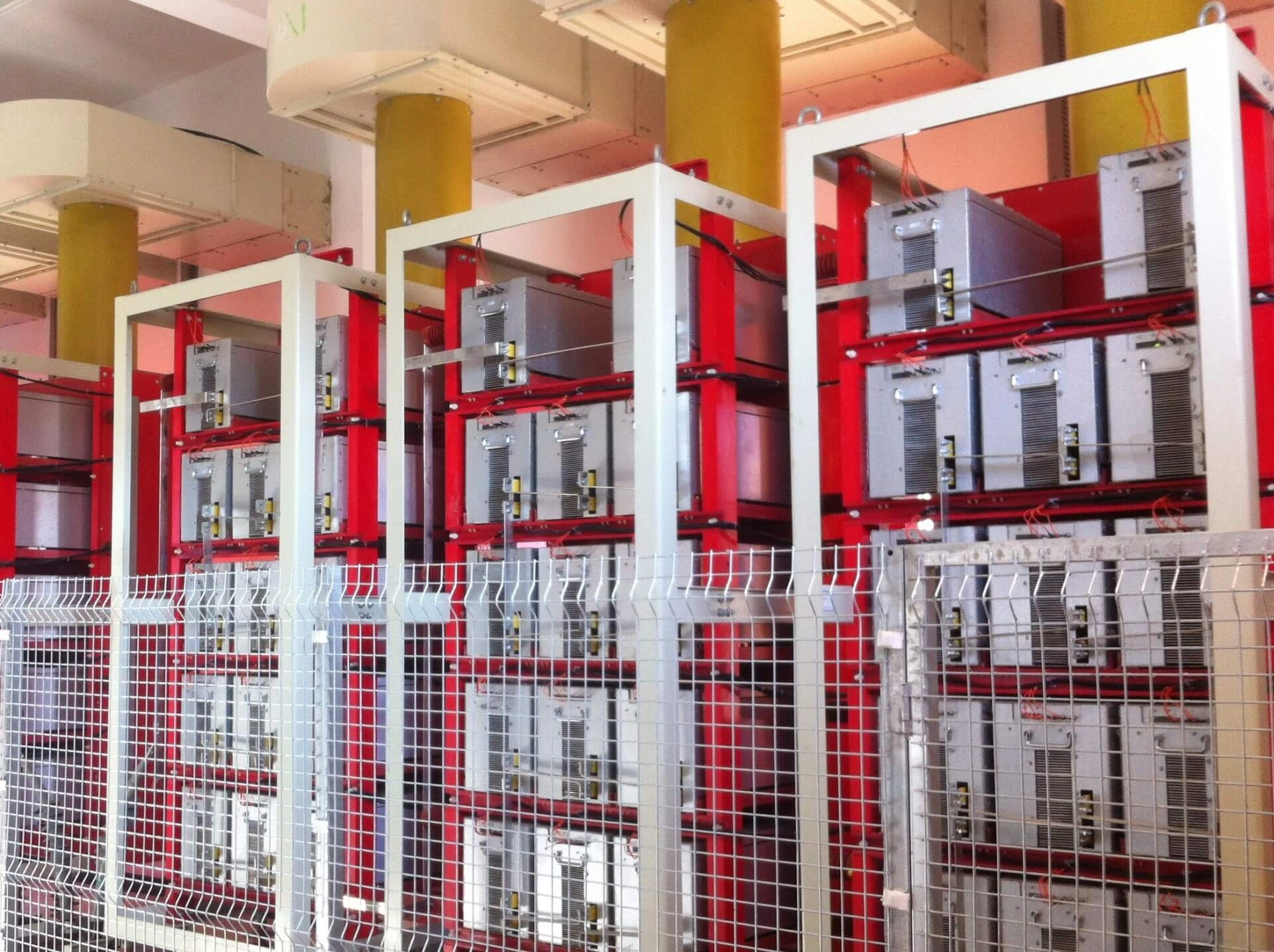

• напряженный источник-инвертор (VSI) — преобразует постоянное напряжение в переменное с регулируемой амплитудой и фазой;

• IGBT-модули — транзисторы с изолированным затвором для быстрого переключения токов;

• реактор связи — соединяет инвертор с сетью и сглаживает ток;

• система охлаждения — жидкостная или комбинированная, защищает элементы от перегрева;

• система управления — контролирует измерения и формирует управляющие сигналы для транзисторов.

Устройство СТАТКОМ обеспечивает более быструю работу по сравнению с конденсаторами и реакторами.

Принцип работы СТАТКОМ

Инвертор формирует напряжение с регулируемой амплитудой и фазой и вводит его в сеть по принципу инжекции: если напряжение устройства выше сетевого — СТАТКОМ работает в емкостном режиме, отдавая реактивную мощность (Q) в сеть; если ниже — в индуктивном режиме, поглощая Q из сети.

Режимы работы генератора

СТАТКОМ может функционировать в двух режимах:

• Емкостный (генерация Q). При падении напряжения СТАТКОМ подает реактивную мощность в сеть, быстро восстанавливает его до нормы.

• Индуктивный (потребление Q). При перенапряжениях устройство потребляет излишек реактивной мощности, защищает оборудование от перегрузок.

Быстрый переход между режимами позволяет устройству гибко реагировать на любые изменения в энергосистеме.

Роль системы управления

Цифровой контроллер устройства СТАТКОМ выполняет:

Главное преимущество системы управления — высокая скорость отклика: переход из одного режима в другой занимает миллисекунды.

Сравнение с другими устройствами

• Конденсаторные установки (УКРМ) — простые и надежные, но переключаются ступенями и не подходят для динамичных режимов.

• SVC (Static Var Compensator) — более гибкие устройства, чем УКРМ, но работают на тиристорах и конденсаторах, поэтому реагируют медленнее.

СТАТКОМ — более быстрый и эффективный способ динамической компенсации, относится к новому поколению средств регулирования реактивной мощности.

Преимущества СТАТКОМ

Области применения

СТАТКОМ востребованы:

Заключение

СТАТКОМ — современное FACTS-устройство. Принцип работы и компактность позволяют ему стать универсальным решением для применения в промышленности, энергетике и при интеграции ВИЭ.

Компания СВЭЛ производит статические генераторы реактивной мощности (СТАТКОМ), которые повышают устойчивость энергосистемы, улучшают качество электроснабжения и эффективное использование пропускной способности сетей.
