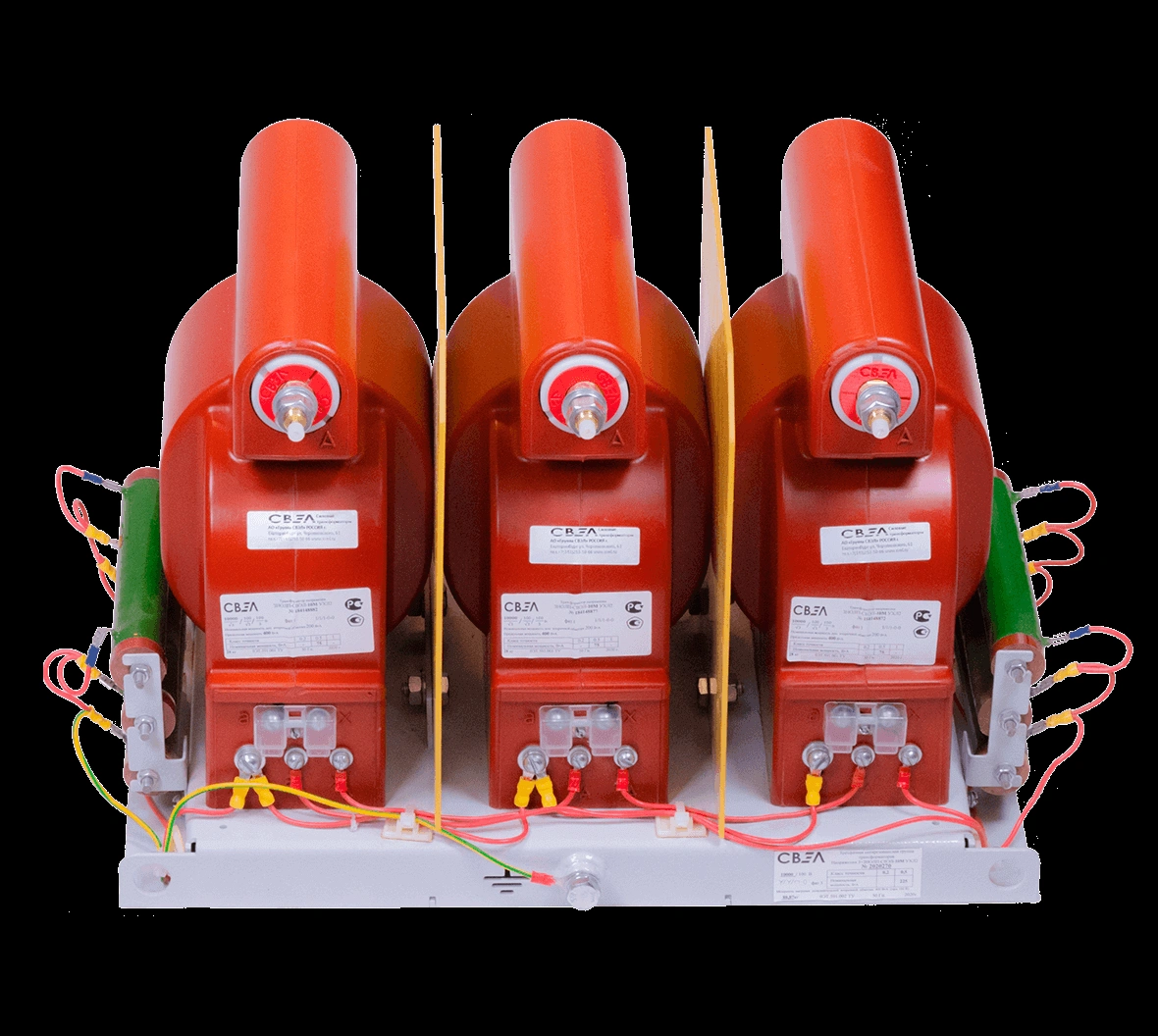

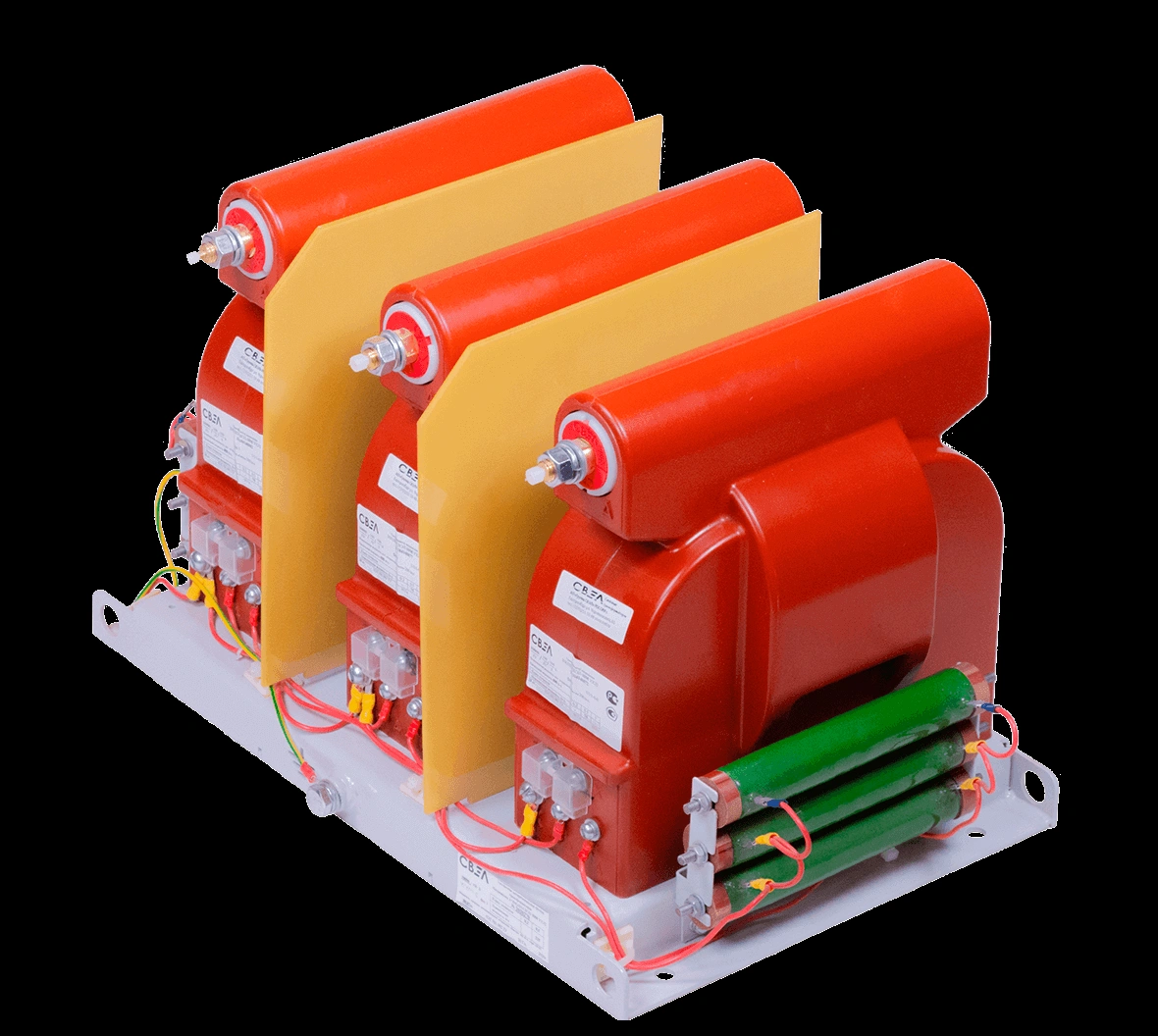

3хЗНОЛ(П)-СВЭЛ-6(10)

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ(П)-СВЭЛ-6(10) применяется в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 15 кВ и является комплектующим изделием.
В трехфазной сети трансформаторы группы включаются на фазное напряжение.
Трансформаторы предназначены: для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления; для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Описание

Назначение и область применения

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.002 ТУ

Описание конструкции

Особенности конструкции

Основная (либо две основных — для исполнений 3хЗНОЛ(П)-СВЭЛ-6(10)-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.

Вывода вторичных обмоток для измерений пломбируются защитной крышкой.

Обязательно заземление опорной плиты группы трансформаторов.

Особенности конструкции

По требованию заказчика возможно изготовление трансформаторов группы с двумя номинальными первичными напряжениями с переключением напряжения на вторичной стороне. Эта модификация трансформатора ЗНОЛ(П)-СВЭЛ-6/10, разработанная с целью совместить в одной конструкции изделия на два номинальных напряжения: 6 и 10 кВ. Новые трансформаторы удобно использовать в ячейках комплектных распределительных устройств на любой из классов напряжения. А также при наличии таких устройств в резерве, оно заменит любой вышедший из строя трансформатор – как на 6, так и на 10 кВ.

По требованию заказчика возможно изготовление трансформаторов группы со съемным электромагнитным предохранительным устройством многоразового использования (СПУЭ-СВЭЛ-10) (исполнение ЗНОЛП-СВЭЛ-6(10)). Возможно изготовление ЗНОЛП-СВЭЛ-6(10) с инверсным высоковольтным выводом А.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3XЗНОЛ(П)-СВЭЛ-6(10)М
Наименование параметра Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальная частота переменного тока, Гц 50* или 60**
Номинальное линейное напряжение на выводах первичной обмотки, В 6000, 6300, 6600, 6900 10000, 10500, 11000
Трехфазная мощность в классе точности **, В•А
0,2 30, 60, 90****
0,5 75, 90, 150****
1 150, 225, 300****
Номинальное линейное напряжение на выводах основной вторичной обмотки, В•А 100
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А 400
Предельная мощность вне класса точности, ВА 1200
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более 3
при замыкании одной из фаз на землю, В от 90 до 110

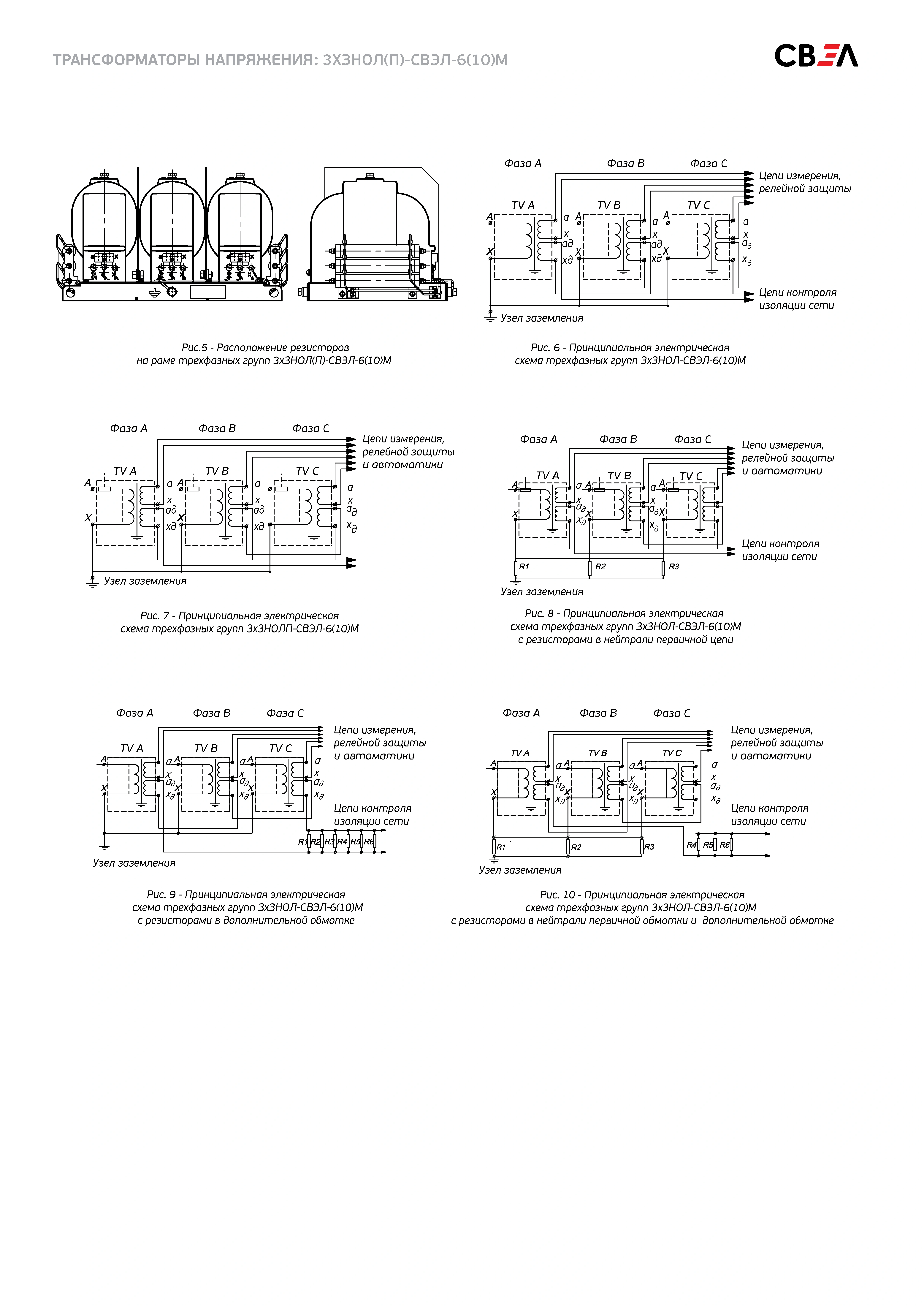

Схема и группа соединения обмоток группы -0
Масса, кг, max 92 102

* Жирным начертанием выделены стандартные параметры
* Для трансформаторов, предназначенных для поставок на экспорт.
**Трехфазные группы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом.
*** По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗХЗНОЛ(П)-СВЭЛ-6(10)М-4
Наименование параметра Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальная частота переменного тока, Гц 50 или 60
  Номинальное линейное напряжение на выводах первичной обмотки, В 6000
6300
6600
6900
10000
10500
11000
Номинальная трехфазная мощность первой вторичной обмотки в классе точности 0,2, В•А** 30*, 45, 60
Номинальная трехфазная мощность второй вторичной обмотки в классе точности 0,5, В•А 30, 45, 60, 75, 90*, 150
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В•А 100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В•А 100
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А   400
Предельная мощность вне класса точности, ВА 1200
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более 3
при замыкании одной из фаз на землю, В от 90 до 110
Схема и группа соединения обмоток группы   -0
Масса, кг, max 92 102

* Жирным начертанием выделены стандартные параметры
**Для трансформаторов, предназначенных для поставок на экспорт.
*** Сумма трехфазных номинальных мощностей основных вторичных обмоток классов точности 0,2/0,2 не должна превышать 90 ВА, классов точности 0,2/0,5-135 ВА и классов точности 0,5/0,5-300 ВА.
Трехфазные группы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в со- ответствии с заказом.
По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных.

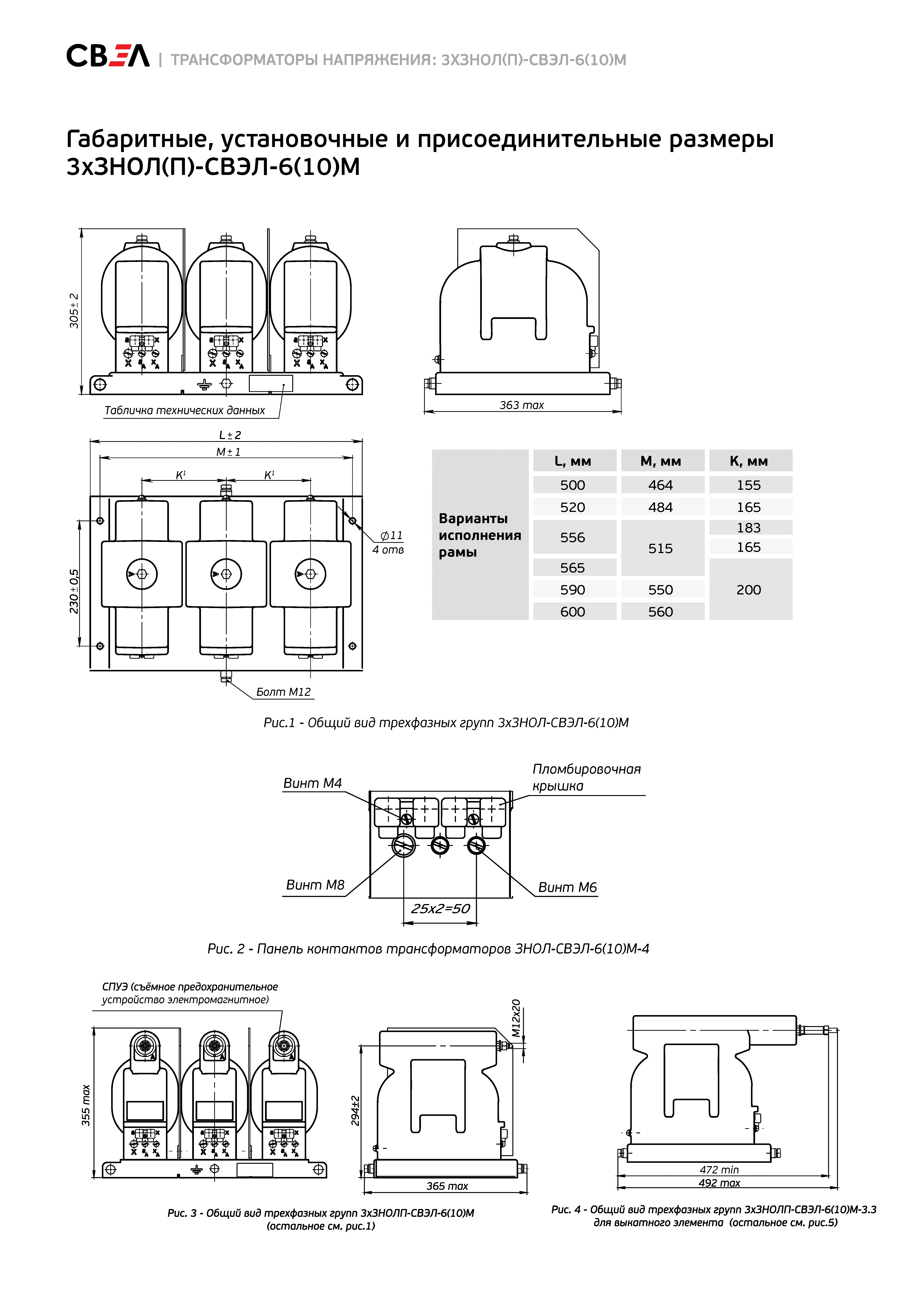

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ЗНОЛ(П)-СВЭЛ-6(10) ЗНОЛ.0.6.-6(10) ЗНОЛ(П)-НТЗ-6(10) ЗНОЛ(П)-ЭК-10(6) ЗНОЛ-СЭЩ-6(10)-20 ЗНИОЛ-6(10), ЗНИОЛ-6(10)-П - -
ЗНОЛП-СВЭЛ-6(10)М ЗНОЛПМ-6(10) - - - - - -
ЗНОЛ(П)-СВЭЛ-6(10)-4 ЗНОЛ.0.6.4-6(10), ЗНОЛП-6(10) - ЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) ЗНОЛ-СЭЩ-6(10)(3 обмотки НН), ЗНОЛ-СЭЩ-6(10)-1 (3 обмотки НН) ЗНИОЛ-6(10) (3 обмотки НН), ЗНИОЛ-6(10)-П (3 обмотки НН) - -
ЗНОЛ(П)-СВЭЛ-6/10 - - - - - - -
ЗНОЛ(П)-СВЭЛ-35   ЗНОЛП-НТЗ-35 - -   ЗНИОЛ-35 (П) TJP 7.1
ЗНОЛ(П)-СВЭЛ-35-4 - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10) 3хЗНОЛ.0.6.-6(10), 3хЗНОЛПМ-6(10) 3хЗНОЛ(П)-НТЗ-6-10 3ХЗНОЛ(П)-ЭК-10(6) 3хЗНОЛ-СЭЩ-6(10); НАЛИ-СЭЩ-6(10), 3хЗНОЛ-СЭЩ-6(10)-1 3хЗНИОЛ-6(10), НАМИ-6(10), НТМИ-6(10), 3хЗНИОЛ-6(10)-П - -
3хЗНОЛП-СВЭЛ-6(10)М - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10)-4 3хЗНОЛ.0.6.4-6(10), 3хЗНОЛП.4-6(10) НАЛИ-НТЗ-6(10) 3ХЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) 3ХЗНОЛ(П)-СЭЩ-10(6) (3 обмотки НН) 3хЗНИОЛ-6(10) (3 обмотки НН), 3хЗНИОЛ-6(10)-П (3 обмотки НН) 3хНИОЛ-СТ-6(10)-2МП -
НОЛ(П)-СВЭЛ-6(10) НОЛ.08-6(10), НОЛП-6(10) НОЛ(П)-НТЗ-6(10) - НОЛ-СЭЩ-6(10), НОЛ-СЭЩ-6(10)-1 НОЛ-6(10) НИОЛ-СТ-6(10), НИОЛ-СТ-6(10)-П -
ЗНОЛ-СВЭЛ-35 III ЗНОЛ-35 III ЗНОЛ-НТЗ-35 - ЗНОЛ-СЭЩ-35-IV ЗНИОЛ-35-1   GEF 40,5, TJO 7
ЗНОЛ-СВЭЛ-35 III-4 ЗНОЛ-35 III-4 -   ЗНОЛ-СЭЩ-35-IV (3 обмотки НН) - - -
