Описание
Назначение и область применения
Описание конструкции
Климатические исполнение: «УХЛ» категории размещения 2 по ГОСТ 15150-69
Рабочее положение – любое.
Технические условия: 0ЭТ.591.024 ТУ.
Особенности конструкции
Трансформаторы напряжения НОЛ-СВЭЛ-0,66 – однофазные, незаземляемые, электромагнитные, с литой изоляцией.
Трансформаторы предназначены для установки в низковольтные комплектные устройства (НКУ) и другие закрытые распределительные устройства (ЗРУ).
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (от одной до двух), который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.
Магнитопровод трансформаторов стержневого типа, неразрезной. Обмотки расположены на магнитопроводе концентрически.

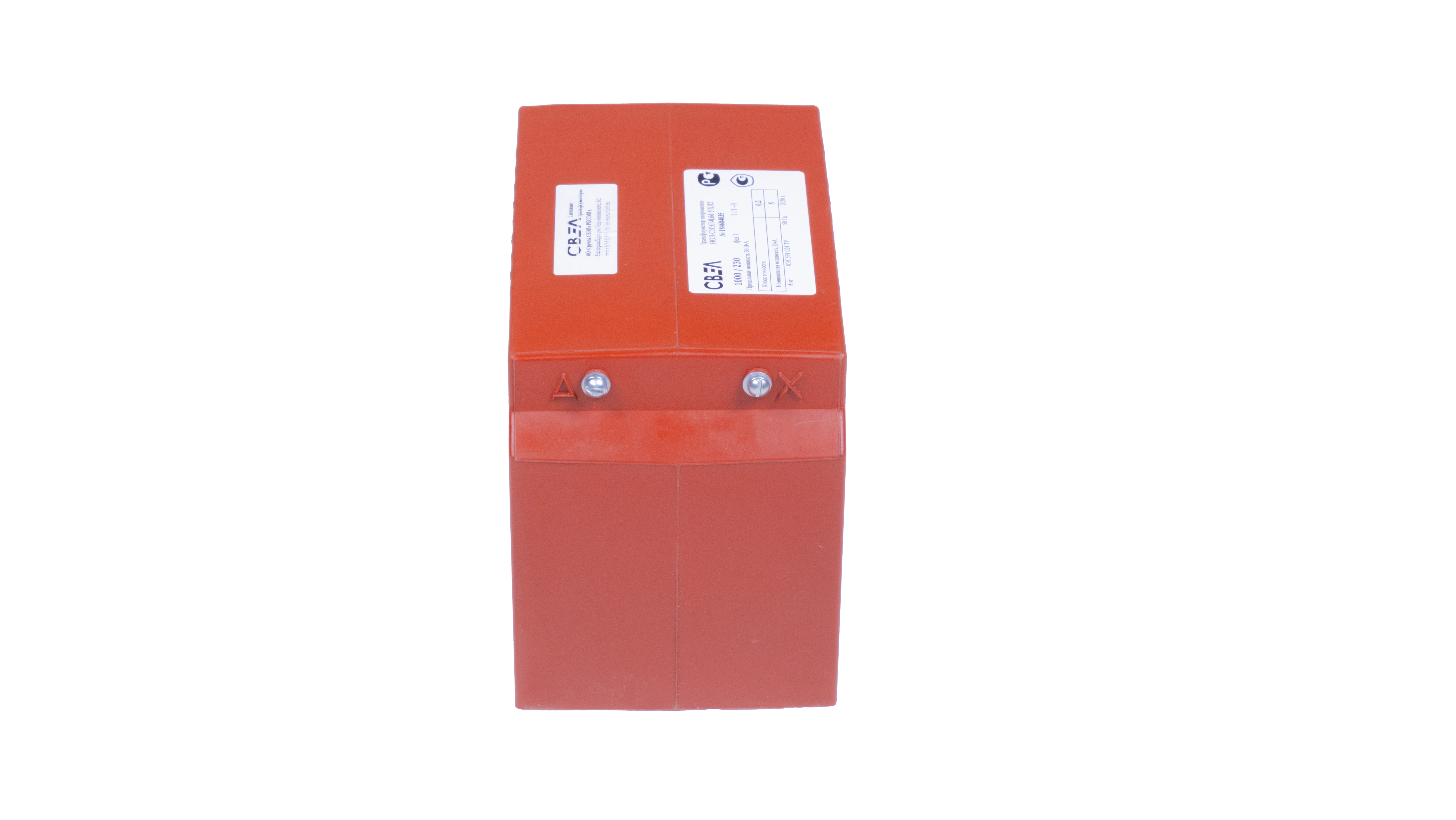

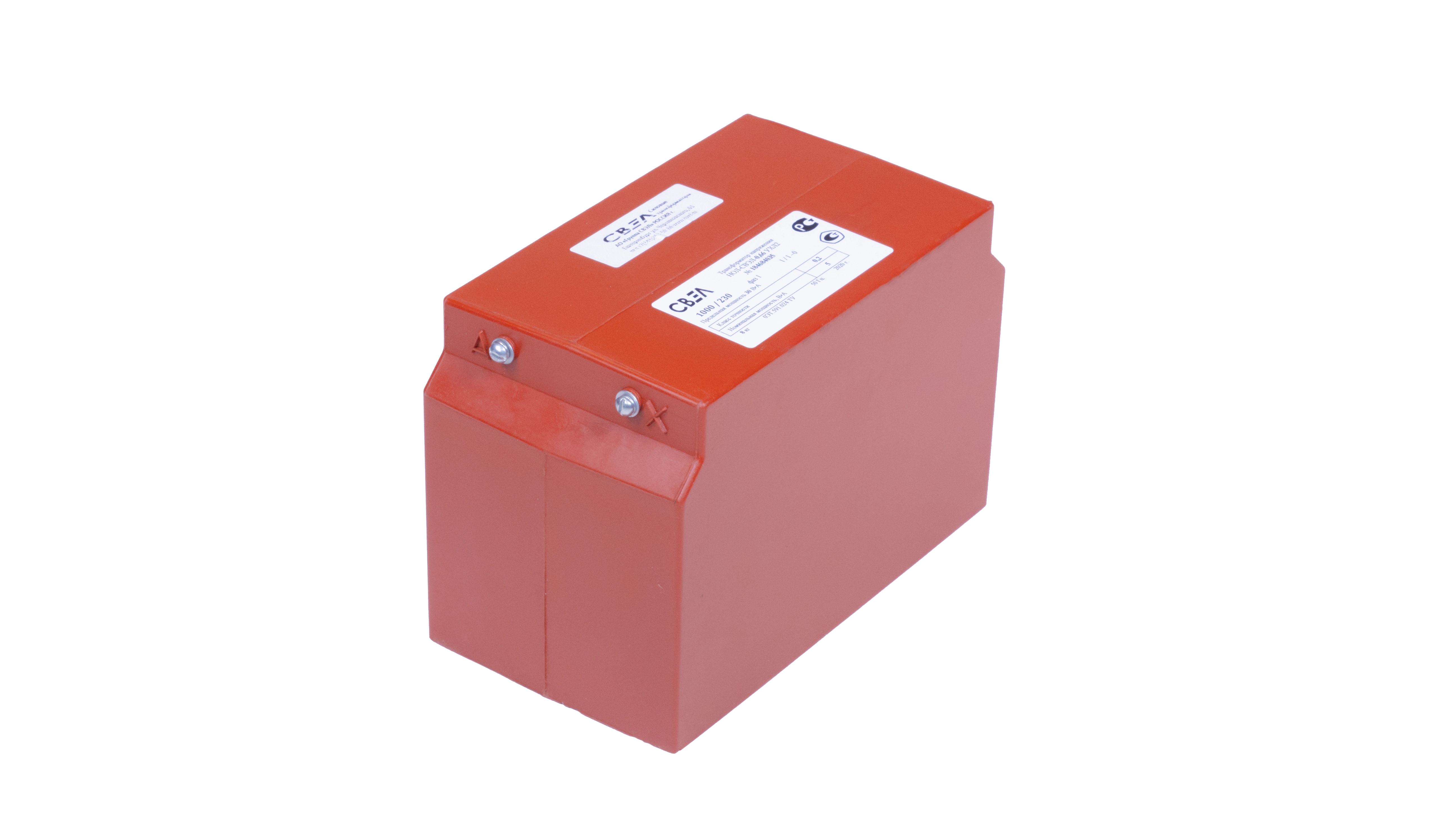

В передней торцевой части трансформаторов сверху расположены высоковольтные выводы «А» и «Х» первичной обмотки.
Выводы вторичных обмоток «а» и «х» расположены в задней торцевой части трансформатора сверху.
Маркировка выводов первичной и вторичных обмоток, рельефная, расположена на литом блоке трансформаторов и выполнена при заливке трансформаторов компаундом в форму.

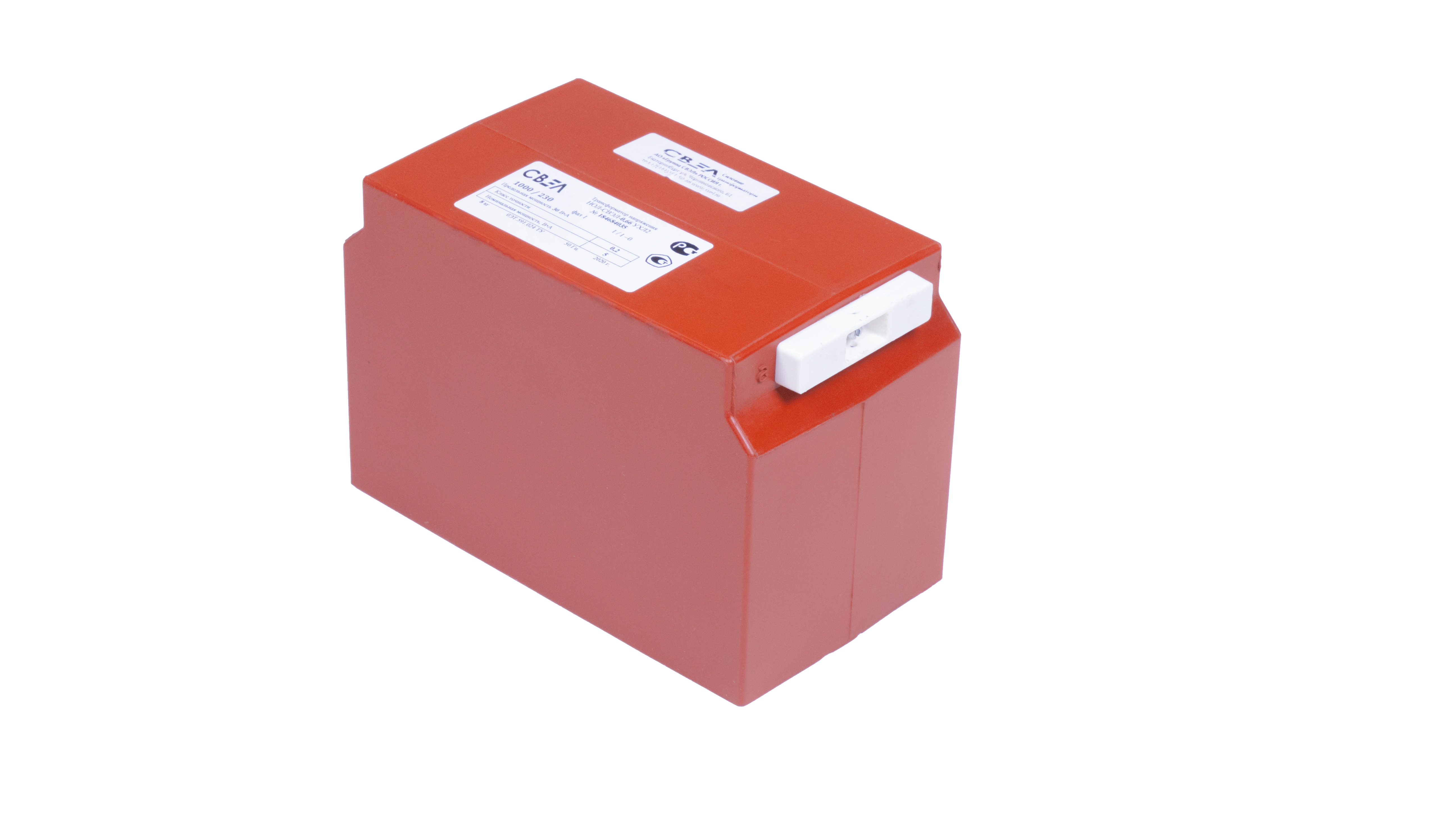

На выводы вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
На опорной поверхности трансформаторов расположены четыре втулки с резьбой М6, предназначенные для крепления трансформаторов к плите или на месте установки.
Трансформаторы выпускаются в ряде модификаций, отличающихся напряжением первичной и вторичных обмоток, числом вторичных обмоток, габаритными размерами, массой, вариантами крепления на месте установки.
Технические данные
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОЛ-СВЭЛ-0,66 | |
|
|
|
| Наименование параметра | Значение |
| Наибольшее рабочее напряжение, кВ |
1,2
|
| Номинальное напряжение первичной обмотки, В |
220, 230, 380, 400, 660, 690, 720, 750, 800, 850, 900, 950 1000 |
| Число вторичных обмоток | 1 |
| Номинальное напряжение вторичной обмотки, В |
100, 110, 120, 127, 200, 220, 230 |
| Классы точности вторичных обмоток | 0,2; 0,5; 1,0; 3,0 |
|
Номинальные мощности вторичных обмоток, В•А: при коэффициенте мощности (cos φ) от 0,5 до 1 для нагрузки типа I; при коэффициенте мощности (cos φ) активноиндуктивной нагрузки 0,8 для нагрузки типа II |
от 1 до 20 от 10 до 25 |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
|
Габаритные размеры, мм, не более длина ширина высота |
190 105 130 |
| Масса, кг, не более | 8,5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2; T2 |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4•105 |
