Назначение и область применения

Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ).

Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.

Трансформаторы предназначены:

для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц;
для коммерческого учета электроэнергии;
для изолирования цепей вторичных соединений от высокого напряжения.

Климатические исполнение: «УХЛ» и «Т», категории размещения 1 по ГОСТ 15150.

Рабочее положение: любое.

Технические условия: 0ЭТ.591.003 ТУ.

Длина пути утечки: III по ГОСТ 9920.

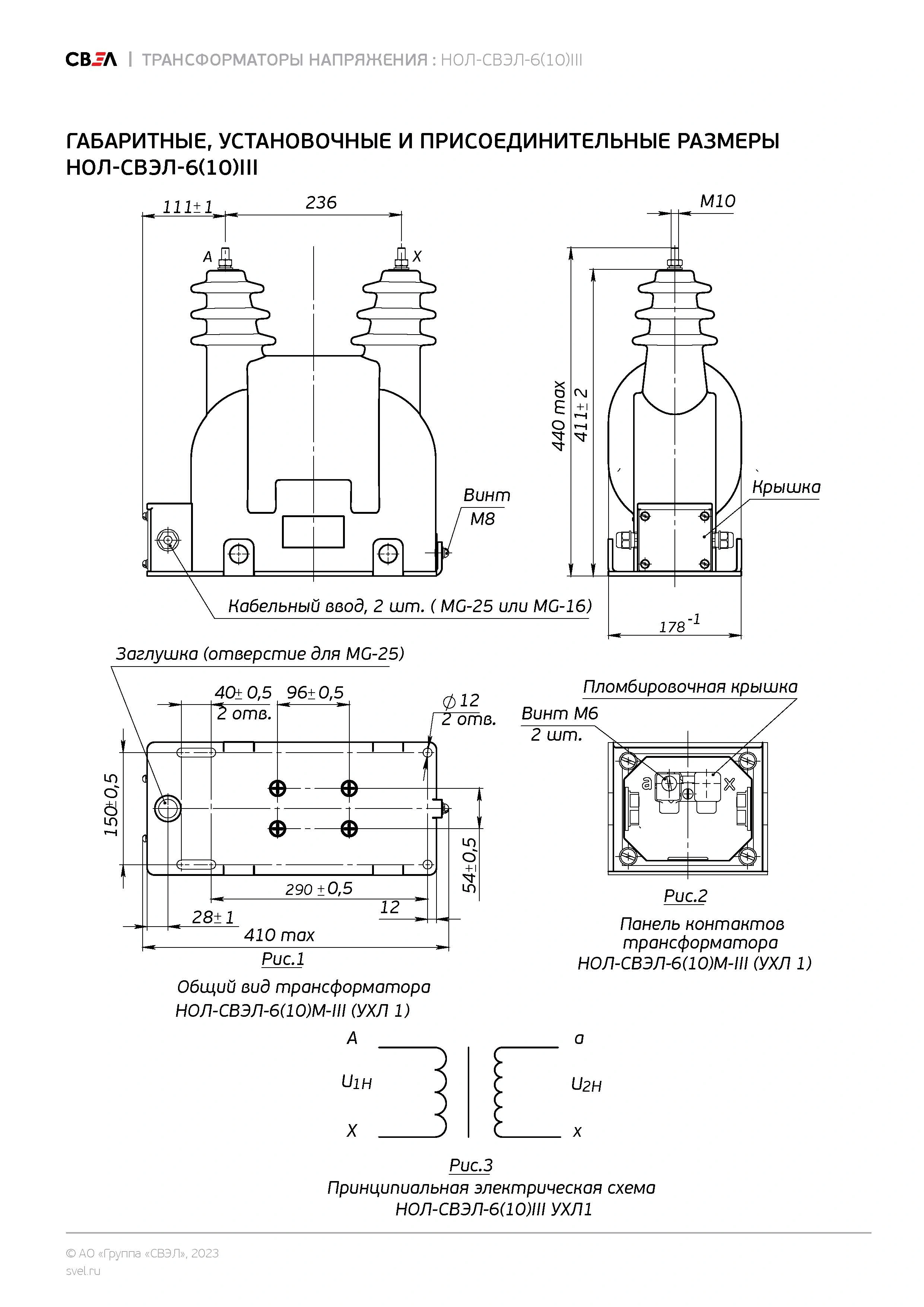

Описание конструкции

По принципу конструкции – опорные, с литой изоляцией.

Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичной обмотки расположены в нижней части литого блока.

Особенности конструкции

Для данных трансформаторов по ГОСТ 15150 на место присоединения кабелей к выводам вторичных обмоток устанавливается крышка для защиты от воздействия атмосферных осадков.

Технические данные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОЛ-СВЭЛ-6(10) III
Наименование параметра	Значение
Класс напряжения, кВ	от 3 до 10
Номинальное напряжение первичной обмотки, кВ	от 3 до 11
Номинальное напряжение вторичной обмотки, В	от 100/3 до 230
Класс точности вторичной обмотки для измерений	0,2; 0,5; 1,0; 3,0
Номинальная мощность основной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А*	от 1 до 600
Предельная мощность вне класса точности, В·А	от 25 до 1000
Схема и группа соединения обмоток	1/1-0
Номинальная частота, Гц	50 или 60**

* Для трансформаторов, предназначенных для поставок на экспорт.
** Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом.
Жирным начертанием выделены стандартные параметры.
