Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ-20 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 24 кВ и является комплектующим изделием.
В трехфазной сети трансформатор включается на фазное напряжение.
Трансформаторы предназначены:
для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
для коммерческого учета электроэнергии;
для изолирования цепей вторичных соединений от высокого напряжения.

Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20
Измерительный трансформатор напряжения ЗНОЛ(П)-СВЭЛ-20

Описание

Описание

Назначение и область применения

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.001 ТУ

Описание конструкции

Трансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ(П)-СВЭЛ-20-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции – опорные, с литой изоляцией.

Основная (либо две основных – для исполнений ЗНОЛ(П)-СВЭЛ-20-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.

Вывода вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции

По требованию заказчика возможно изготовление трансформаторов группы со съемным электромагнитным предохранительным устройством многоразового использования (СПУЭ-СВЭЛ-20М) (исполнение ЗНОЛП-СВЭЛ-20М). Возможно изготовление ЗНОЛП-СВЭЛ-20М с инверсным высоковольтным выводом А.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-20
Наименование параметра Значение
Класс напряжения, кВ 15 20 24
Наибольшее рабочее напряжение, кВ 17,5 24 26,5
  Номинальное напряжение первичной обмотки, В 13800/√3
15750/√3
18000/√3
20000/√3
22000/√3
  24000/√3
Номинальное напряжение основной вторичной обмотки, В 100/√3 или 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100, 100/3, 110, 110/3
Номинальная мощность основной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности *:
0,2 10, 15, 20, 25, 30**
0,5 20, 25, 30, 50, 75**
1 50, 75, 100**
3 100, 150, 200**
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А 200
Предельная мощность вне класса точности, В·А 400
  Предельный допустимый длительный первичный ток, А 0,050
0,044
0,038
0,035
0,031
  0,029
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50
* Для систем коммерческого учета электроэнергии трансформаторы поставляются по заказу с одним классом точности и мощностью, указанной в заказе. По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-20-4
Наименование параметра Значение
Класс напряжения, кВ 15 20 24
Наибольшее рабочее напряжение, кВ 17,5 24 26,5
  Номинальное напряжение первичной обмотки, В 13800/√3
15750/√3
18000/√3
20000/√3
22000/√3
  24000/√3
Номинальное напряжение первой основной вторичной
обмотки, В
100/√3 или 110/√3
Номинальное напряжение второй основной вторичной
обмотки, В
100/√3 или 110/√3
Номинальное напряжение дополнительной вторичной
обмотки, В
100, 100/3, 110, 110/3
Номинальная мощность основной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8,
В·А, в классе точности *:
0,2 10, 15, 20, 25, 30**
0,5 20, 25, 30, 50, 75**
1 50, 75, 100**
3 100, 150, 200**
Номинальная мощность дополнительной вторичной
обмотки в классе точности 3, В·А
200
Предельная мощность вне класса
точности, В·А
400
  Предельный допустимый длительный первичный ток, А 0,050
0,044
0,038
0,035
0,031
  0,029
Схема и группа соединения обмоток 1/1/1/1-0-0
Номинальная частота, Гц 50
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЗНОЛ(П)-СВЭЛ
Исполнения трансформатора Класс
напряжения, кВ
Количество
обмоток
Инверсный Для выкатного
элемента
Масса, кг
ЗНОЛ-СВЭЛ-20 20 3 - - 40
ЗНОЛП-СВЭЛ-20 20 3 - - 41
ЗНОЛП-СВЭЛ-20-3.2 20 3 + - 41
ЗНОЛП-СВЭЛ-20-3.3 20 3 - + 42
ЗНОЛП-СВЭЛ-20-3.4 20 3 + + 42
ЗНОЛ-СВЭЛ-20-4 20 4 - - 39.5
ЗНОЛП-СВЭЛ-20-4 20 4 - - 40.5
ЗНОЛП-СВЭЛ-20-4.2 20 4 + - 40.5
ЗНОЛП-СВЭЛ-20-4.3 20 4 - + 41
ЗНОЛП-СВЭЛ-20-4.4 20 4 + + 41

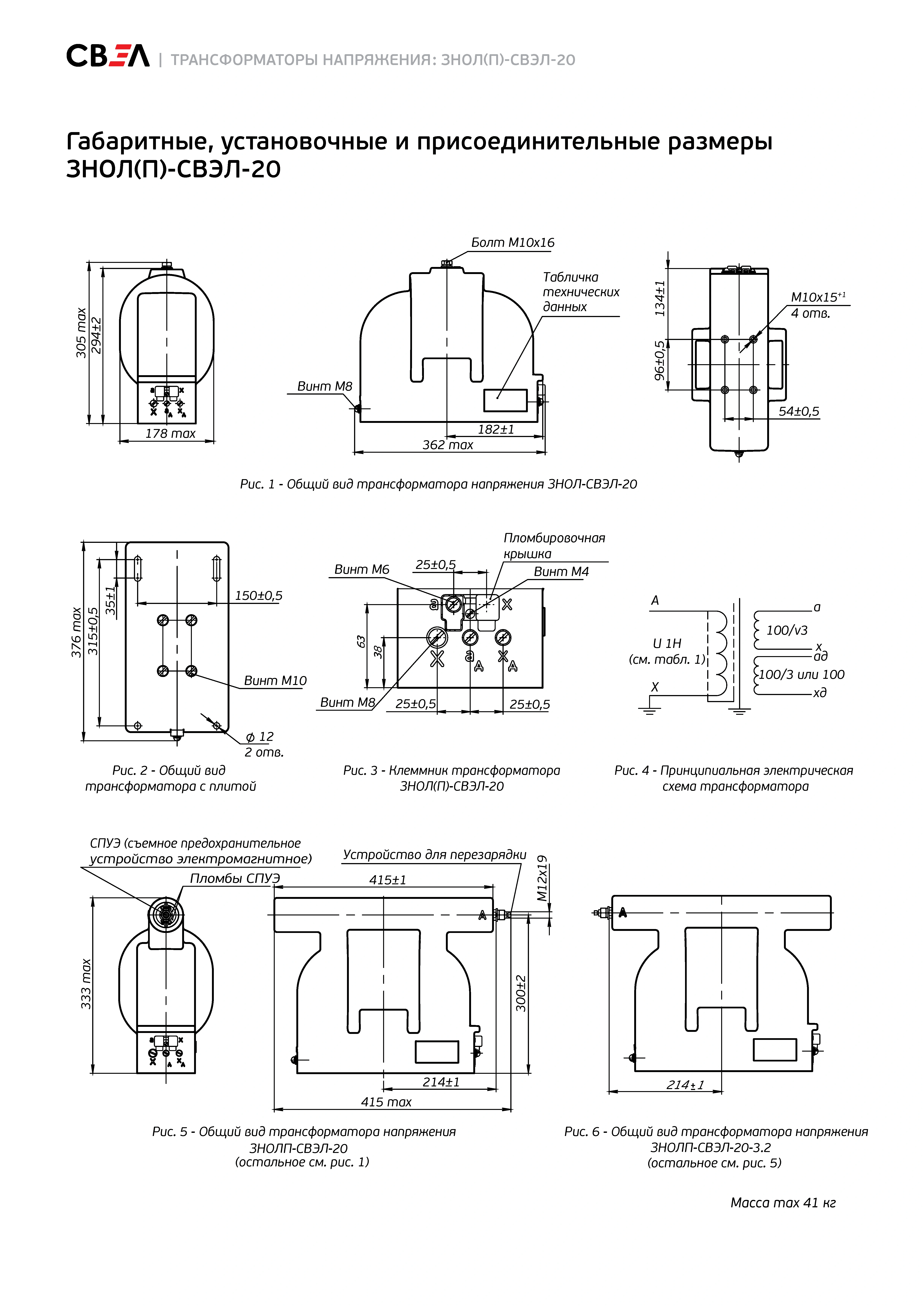

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ЗНОЛ(П)-СВЭЛ-6(10) ЗНОЛ.0.6.-6(10) ЗНОЛ(П)-НТЗ-6(10) ЗНОЛ(П)-ЭК-10(6) ЗНОЛ-СЭЩ-6(10)-20 ЗНИОЛ-6(10), ЗНИОЛ-6(10)-П - -
ЗНОЛП-СВЭЛ-6(10)М ЗНОЛПМ-6(10) - - - - - -
ЗНОЛ(П)-СВЭЛ-6(10)-4 ЗНОЛ.0.6.4-6(10), ЗНОЛП-6(10) - ЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) ЗНОЛ-СЭЩ-6(10)(3 обмотки НН), ЗНОЛ-СЭЩ-6(10)-1 (3 обмотки НН) ЗНИОЛ-6(10) (3 обмотки НН), ЗНИОЛ-6(10)-П (3 обмотки НН) - -
ЗНОЛ(П)-СВЭЛ-6/10 - - - - - - -
ЗНОЛ(П)-СВЭЛ-35   ЗНОЛП-НТЗ-35 - -   ЗНИОЛ-35 (П) TJP 7.1
ЗНОЛ(П)-СВЭЛ-35-4 - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10) 3хЗНОЛ.0.6.-6(10), 3хЗНОЛПМ-6(10) 3хЗНОЛ(П)-НТЗ-6-10 3ХЗНОЛ(П)-ЭК-10(6) 3хЗНОЛ-СЭЩ-6(10); НАЛИ-СЭЩ-6(10), 3хЗНОЛ-СЭЩ-6(10)-1 3хЗНИОЛ-6(10), НАМИ-6(10), НТМИ-6(10), 3хЗНИОЛ-6(10)-П - -
3хЗНОЛП-СВЭЛ-6(10)М - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10)-4 3хЗНОЛ.0.6.4-6(10), 3хЗНОЛП.4-6(10) НАЛИ-НТЗ-6(10) 3ХЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) 3ХЗНОЛ(П)-СЭЩ-10(6) (3 обмотки НН) 3хЗНИОЛ-6(10) (3 обмотки НН), 3хЗНИОЛ-6(10)-П (3 обмотки НН) 3хНИОЛ-СТ-6(10)-2МП -
НОЛ(П)-СВЭЛ-6(10) НОЛ.08-6(10), НОЛП-6(10) НОЛ(П)-НТЗ-6(10) - НОЛ-СЭЩ-6(10), НОЛ-СЭЩ-6(10)-1 НОЛ-6(10) НИОЛ-СТ-6(10), НИОЛ-СТ-6(10)-П -
ЗНОЛ-СВЭЛ-35 III ЗНОЛ-35 III ЗНОЛ-НТЗ-35 - ЗНОЛ-СЭЩ-35-IV ЗНИОЛ-35-1   GEF 40,5, TJO 7
ЗНОЛ-СВЭЛ-35 III-4 ЗНОЛ-35 III-4 -   ЗНОЛ-СЭЩ-35-IV (3 обмотки НН) - - -
