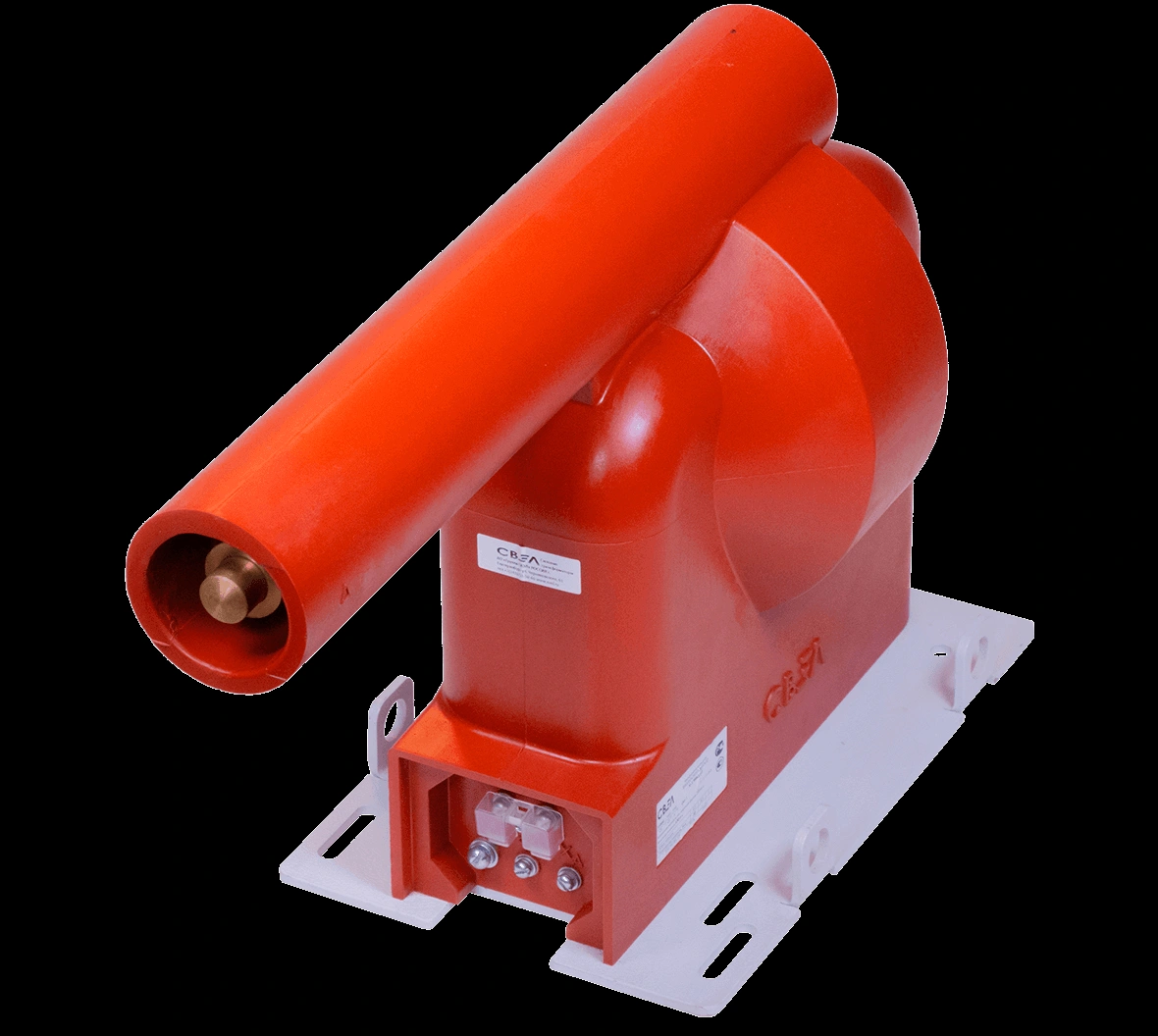

ЗНОЛ(П)-СВЭЛ-35

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ-35 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием.
В трехфазной сети трансформатор включается на фазное напряжение.
Трансформаторы предназначены:
для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Описание

Назначение и область применения

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.001 ТУ

Описание конструкции

рансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-35-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции — опорные, с литой изоляцией.

Основная (либо две основных — для исполнений ЗНОЛ-СВЭЛ-35-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.

Выводы вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции

По требованию заказчика возможно изготовление трансформаторов напряжения со встроенным предохранителем (исполнение ЗНОЛП-СВЭЛ-35). Номинальный ток предохранителя – не более 0,5А. Возможно изготовление ЗНОЛП-СВЭЛ-35 с инверстным высоковольтным выводом А.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-35
Наименование параметра Значение
Класс напряжения, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальное напряжение первичной обмотки, В 27500, 35000/√3
Номинальное напряжение основной вторичной обмотки, В 100, 100/√3, 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3, 110/3, 100, 110
Номинальная мощность основной вторичной обмотки , В*А, при коэффициенте мощности активно-индуктивной нагрузки 0,8:
в классе точности 0,2 10, 15, 20, 25, 30, 40, 50
в классе точности 0,5 30, 50, 60, 75, 100, 120
в классе точности 1 50, 100, 120, 150, 200
Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р, В•А 200
Предельная мощность вне класса точности, В•А 400, 600, 630
Предельный допустимый длительный первичный ток, А 0,03
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60**
* Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом;
** Для поставок на экспорт.
*** Жирным начертанием выделены стандартные параметры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-35-4
Наименование параметра Значение
Класс напряжения, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальное напряжение первичной обмотки, В 35000/√3
Номинальное напряжение первой вторичной обмотки, В 100/√3, 110/√3
Номинальное напряжение второй вторичной обмотки, В 100/√3, 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3, 110/3, 100, 110
Номинальная мощность основных вторичных обмоток, В*А, при коэффициенте мощности активно-индуктивной нагрузки 0,8*:
в классе точности 0,2 10, 15, 20, 30
в классе точности 0,5 10, 15, 20, 25, 30, 50, 75
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А 200
Предельная мощность вне класса точности, В•А 400, 600, 630
Предельный допустимый длительный первичный ток, А 0,03
Схема и группа соединения обмоток 1/1/1/1-0-0-0
Номинальная частота, Гц 50 или 60**
* Сумма номинальных мощностей основных вторичных обмоток классов точности 0,2/0,2 не должна превышать 40ВА, классов точности 0,2/0,5 – 50ВА и классов точности 0,5/0,5 –100ВА;


** Для поставок на экспорт.

*** Жирным начертанием выделены стандартные параметры

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЗНОЛ(П)-СВЭЛ
Исполнения трансформатора Класс напряжения, кВ Количество обмоток Инверсный Для выкатного элемента Масса, кг
ЗНОЛ-СВЭЛ-35 35 3 - - 60
ЗНОЛП-СВЭЛ-35 35 3 - - 65
ЗНОЛП-СВЭЛ-35-3.4 35 3 + + 65
ЗНОЛ-СВЭЛ-35-4 35 4 - - 65
ЗНОЛП-СВЭЛ-35-4 35 4 - - 65
ЗНОЛП-СВЭЛ-35-4.4 35 4 + + 65

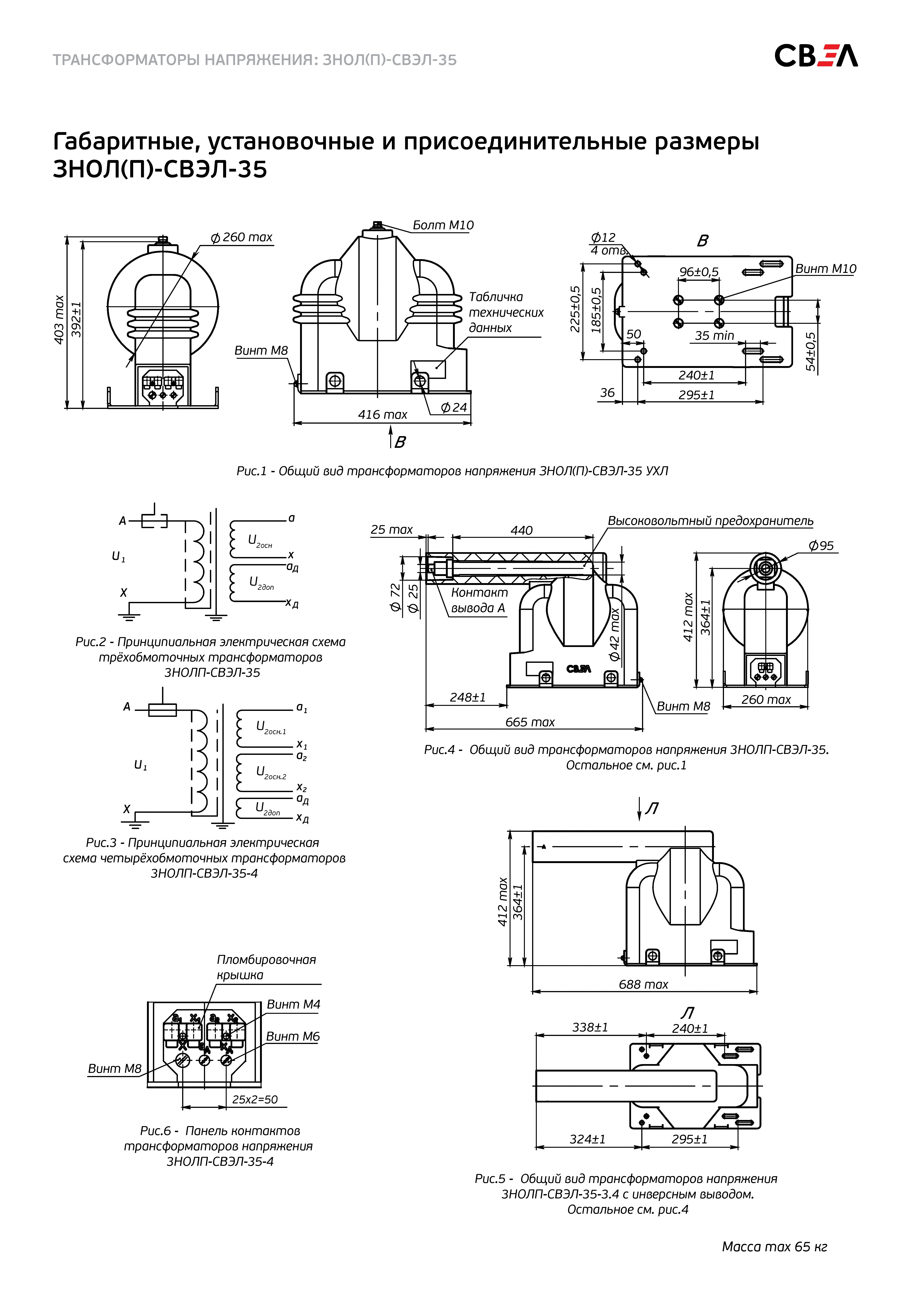

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ЗНОЛ(П)-СВЭЛ-6(10) ЗНОЛ.0.6.-6(10) ЗНОЛ(П)-НТЗ-6(10) ЗНОЛ(П)-ЭК-10(6) ЗНОЛ-СЭЩ-6(10)-20 ЗНИОЛ-6(10), ЗНИОЛ-6(10)-П - -
ЗНОЛП-СВЭЛ-6(10)М ЗНОЛПМ-6(10) - - - - - -
ЗНОЛ(П)-СВЭЛ-6(10)-4 ЗНОЛ.0.6.4-6(10), ЗНОЛП-6(10) - ЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) ЗНОЛ-СЭЩ-6(10)(3 обмотки НН), ЗНОЛ-СЭЩ-6(10)-1 (3 обмотки НН) ЗНИОЛ-6(10) (3 обмотки НН), ЗНИОЛ-6(10)-П (3 обмотки НН) - -
ЗНОЛ(П)-СВЭЛ-6/10 - - - - - - -
ЗНОЛ(П)-СВЭЛ-35   ЗНОЛП-НТЗ-35 - -   ЗНИОЛ-35 (П) TJP 7.1
ЗНОЛ(П)-СВЭЛ-35-4 - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10) 3хЗНОЛ.0.6.-6(10), 3хЗНОЛПМ-6(10) 3хЗНОЛ(П)-НТЗ-6-10 3ХЗНОЛ(П)-ЭК-10(6) 3хЗНОЛ-СЭЩ-6(10); НАЛИ-СЭЩ-6(10), 3хЗНОЛ-СЭЩ-6(10)-1 3хЗНИОЛ-6(10), НАМИ-6(10), НТМИ-6(10), 3хЗНИОЛ-6(10)-П - -
3хЗНОЛП-СВЭЛ-6(10)М - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10)-4 3хЗНОЛ.0.6.4-6(10), 3хЗНОЛП.4-6(10) НАЛИ-НТЗ-6(10) 3ХЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) 3ХЗНОЛ(П)-СЭЩ-10(6) (3 обмотки НН) 3хЗНИОЛ-6(10) (3 обмотки НН), 3хЗНИОЛ-6(10)-П (3 обмотки НН) 3хНИОЛ-СТ-6(10)-2МП -
НОЛ(П)-СВЭЛ-6(10) НОЛ.08-6(10), НОЛП-6(10) НОЛ(П)-НТЗ-6(10) - НОЛ-СЭЩ-6(10), НОЛ-СЭЩ-6(10)-1 НОЛ-6(10) НИОЛ-СТ-6(10), НИОЛ-СТ-6(10)-П -
ЗНОЛ-СВЭЛ-35 III ЗНОЛ-35 III ЗНОЛ-НТЗ-35 - ЗНОЛ-СЭЩ-35-IV ЗНИОЛ-35-1   GEF 40,5, TJO 7
ЗНОЛ-СВЭЛ-35 III-4 ЗНОЛ-35 III-4 -   ЗНОЛ-СЭЩ-35-IV (3 обмотки НН) - - -
