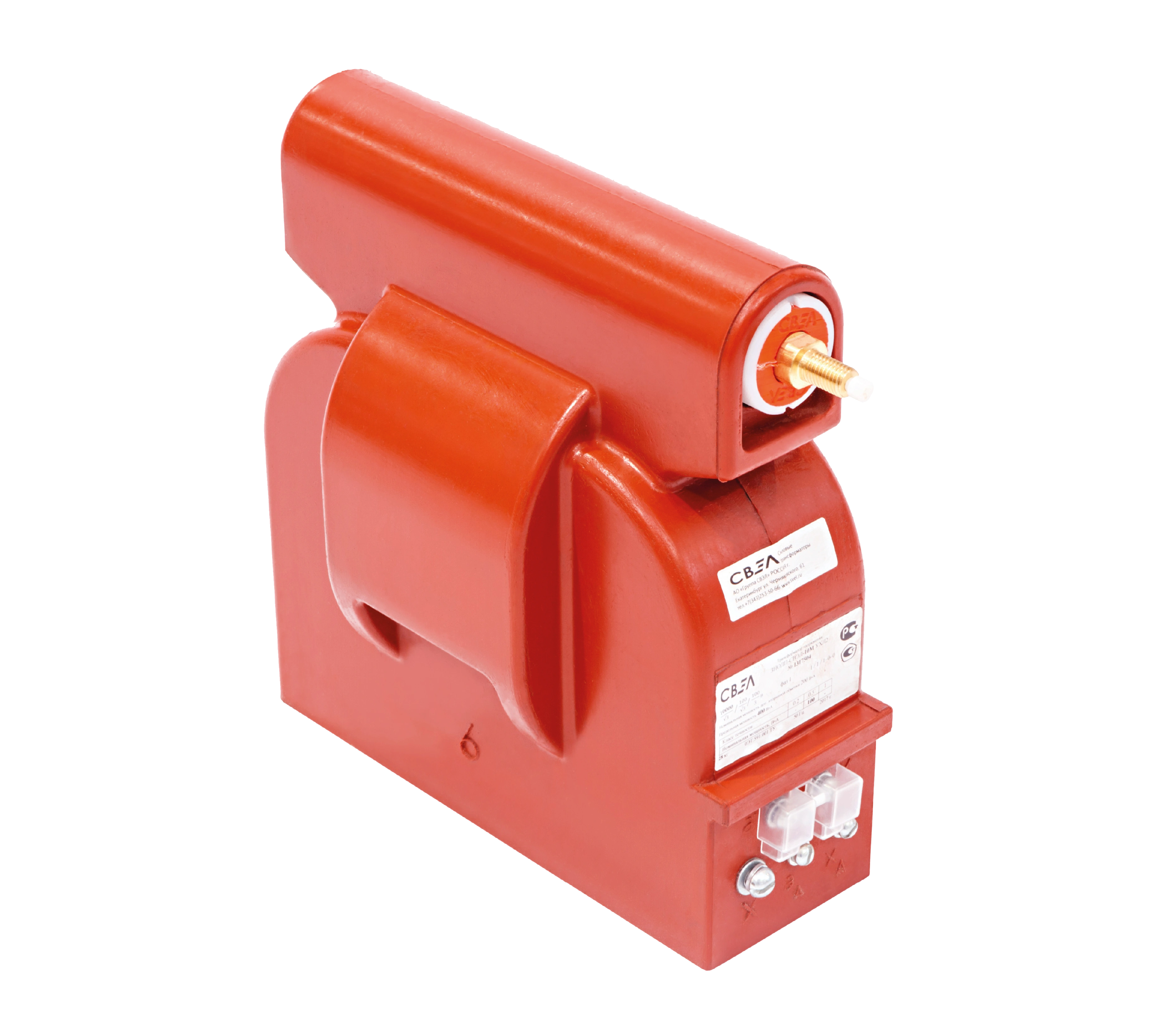

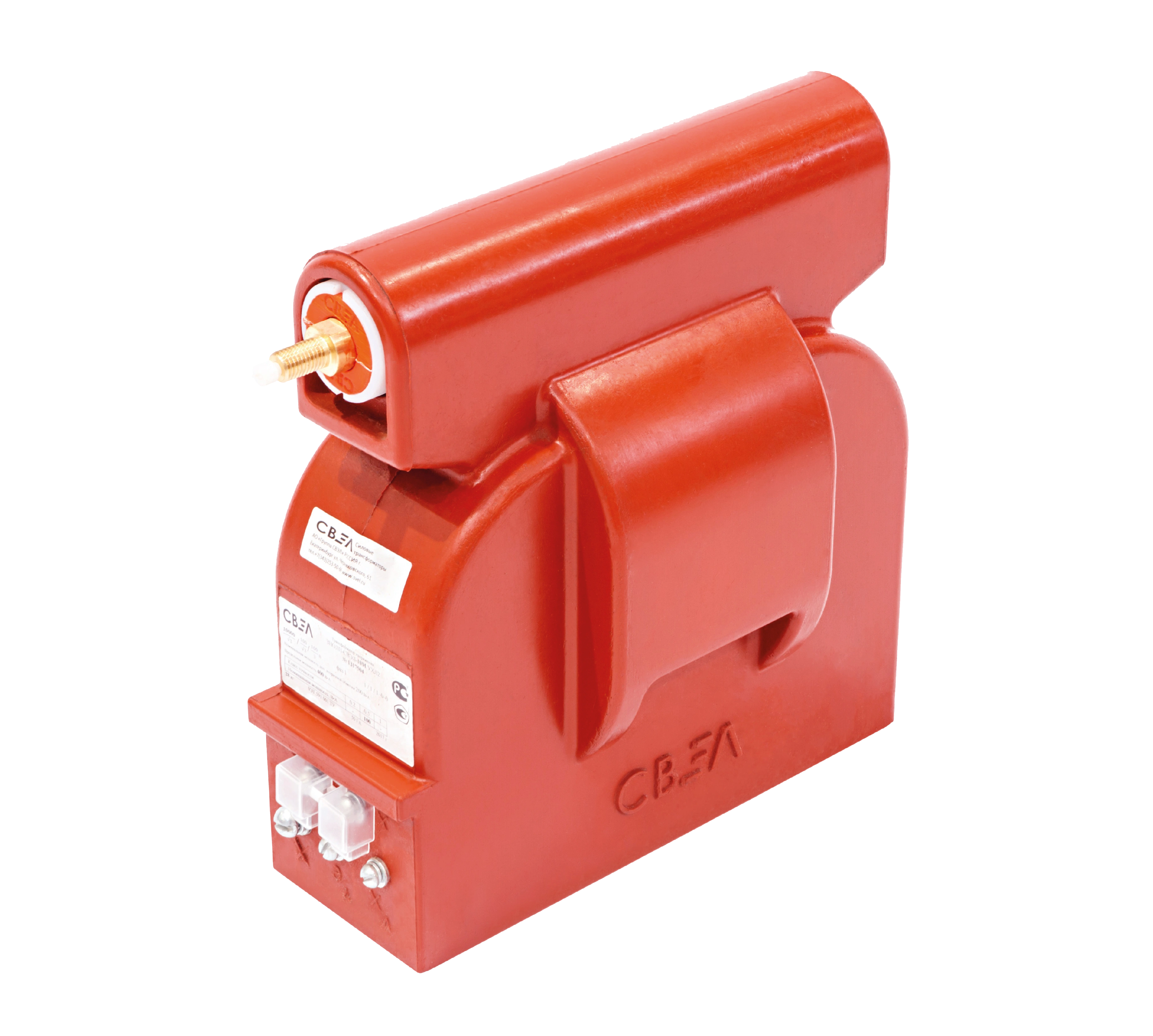

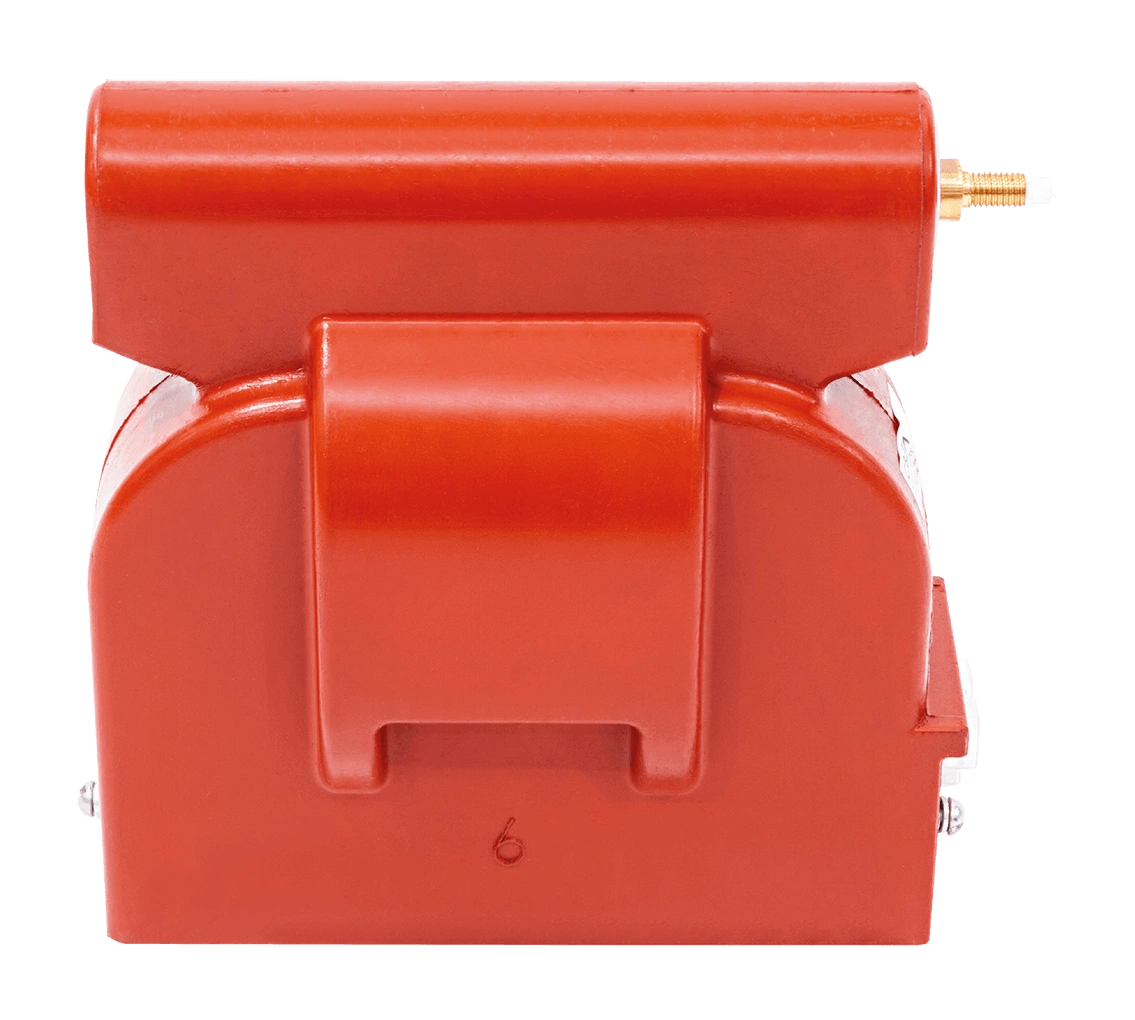

ЗНОЛ(П)-СВЭЛ-6(10)

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ-6(10) применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 15 кВ и является комплектующим изделием.
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления; для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Описание

Назначение и область применения

Трансформаторы ЗНОЛ(П)-СВЭЛ-6(10) предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение – любое.

Изготовлены согласно техническим условиям 0ЭТ.591.001 ТУ

Описание конструкции

Трансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ(П)-СВЭЛ-6(10)-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции – опорные, с литой изоляцией.

Основная (либо две основных – для исполнений ЗНОЛ(П)-СВЭЛ-6(10)-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.

Вывода вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции

По требованию заказчика возможно изготовление трансформаторов напряжения с двумя номинальными первичными напряжениями с переключением напряжения на вторичной стороне. Эта модификация трансформатора ЗНОЛ(П)-СВЭЛ-6/10, разработанная с целью совместить в одной конструкции изделия на два номинальных напряжения: 6 и 10 кВ.

Новый трансформатор удобно использовать в ячейках комплектных распределительных устройств на любой из классов напряжения. А также при наличии такого устройства в резерве, оно заменит любой вышедший из строя трансформатор — как на 6, так и на 10 кВ.

По требованию заказчика возможно изготовление трансформаторов напряжения со съемным электромагнитным предохранительным устройством многоразового использования (СПУЭ-СВЭЛ-10) (исполнение ЗНОЛП-СВЭЛ-6(10)). Возможно изготовление ЗНОЛП-СВЭЛ-6(10) с инверстным высоковольтным выводом А.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-6(10)М
Наименование параметра Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальное напряжение первичной обмотки, В 6000/√3
6300/√3
6600/√3
6900/√3
10000/√3 10500/√3
11000/√3
Номинальное напряжение основной вторичной обмотки, В 100/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100 или 100/3
Номинальная мощность основной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8, В•А, в классе точности **:
0,2 10, 15, 20, 25, 30***
0,5 20, 25, 30, 50, 75***
1 50, 75, 100***
3 100, 150, 200***
Номинальная мощность дополнительной вторичной обмотки в классе точности 3P, В•А 200
Предельная мощность вне класса точности, В•А 400
Предельный допустимый длительный первичный ток, А 0,115
0,11
0,105
0,1
0,069
0,066
0,063
Схема и группа соединения обмоток 1/1/1-0-0
* Для трансформаторов, предназначенных для поставок на экспорт.
** Для систем коммерческого учета электроэнергии трансформаторы поставляются по заказу с одним классом точности и мощностью, указанной в заказе.
*** По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных.
**** Жирным начертанием выделены стандартные параметры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-6(10)М-4
Наименование параметра Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальная частота переменного тока, Гц 50; 60*
    Номинальное напряжение первичной обмотки, В 6000/√3
6300/√3
6600/√3
6900/√3
10000/√3
10500/√3
11000/√3
  Номинальное напряжение первой вторичной обмотки, В   100/√3
  Номинальное напряжение второй вторичной обмотки, В   100/√3
Номинальное напряжение дополнительной вторичной обмотки, В   100/3   100   100/3   100
Номинальная мощность первой вторичной обмотки в классе точности 0,2, В•А   10
Номинальная мощность второй вторичной обмотки в классе точности 0,5, В•А   25**   15**   30**   15**
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А   200   50   200   50
Предельная мощность вне класса точности, В•А 400 160 400 160
  Предельный допустимый длительный первичный ток, А   0,12   0,05   0,07   0,03
Схема и группа соединения обмоток 1/1/1/1-0-0-0
* Для трансформаторов, предназначенных для поставок на экспорт.
** По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-10М-5
Наименование параметра Значение
Класс напряжения, кВ 6/10
Наибольшее рабочее напряжение, В 7,2/12
Номинальная частота переменного тока, Гц 50; 60*
Номинальное напряжение первичной обмотки, В 6000/√3 или 10000/√3
Номинальное напряжение дополнительной вторичной обмотки, В   100/√3
Номинальное напряжение дополнительной вторичной обмотки, В   100/3   100   100/3   100
Номинальная мощность основной вторичной обмотки в классе точности 0,2; ВА   10   10, 30
Номинальная мощность основной вторичной обмотки в классе точности 0,5; ВА   30   50, 75
Номинальная мощность дополнительной вторичной обмотки в классе точности 3; ВА   200   50   200   50
Предельная мощность вне класса точности, ВА 400 160 400 160
  Предельно допустимый длительный первичный ток, А   0,12   0,05   0,07   0,03
Схема и группа соединения обмоток 1/1/1-0-0
* Для трансформаторов, предназначенных для поставок на экспорт.
** Жирным начертанием выделены стандартные параметры

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЗНОЛ(П)-СВЭЛ
  Исполнения трансформатора Класс напряжения, кВ   Количество обмоток  Инверсный Для выкатного элемента Переключение 6/10 кВ Масса, кг
ЗНОЛ-СВЭЛ-6(10)М 6(10) 3 - - - 27.5
ЗНОЛП-СВЭЛ-6(10)М 6(10) 3 - - - 28
ЗНОЛП-СВЭЛ-6(10)М-3.2 6(10) 3 + - - 28
ЗНОЛП-СВЭЛ-6(10)М-3.3 6(10) 3 - + - 28.5
ЗНОЛП-СВЭЛ-6(10)М-3.4 6(10) 3 + + - 28.5
ЗНОЛ-СВЭЛ-6(10)М-4 6(10) 4 - - - 26
ЗНОЛП-СВЭЛ-6(10)М-4 6(10) 4 - - - 26.5
ЗНОЛП-СВЭЛ-6(10)М-4.2 6(10) 4 + - - 26.5
ЗНОЛП-СВЭЛ-6(10)М-4.3 6(10) 4 - + - 27
ЗНОЛП-СВЭЛ-6(10)М-4.4 6(10) 4 + + - 27
ЗНОЛ-СВЭЛ-10М-5 10 3 - - + 26
ЗНОЛП-СВЭЛ-10М-5 10 3 - - + 25.5
ЗНОЛП-СВЭЛ-10М-5.2 10 3 + - + 25.5
ЗНОЛП-СВЭЛ-10М-5.3 10 3 - + + 26
ЗНОЛП-СВЭЛ-10М-5.4 10 3 + + + 26

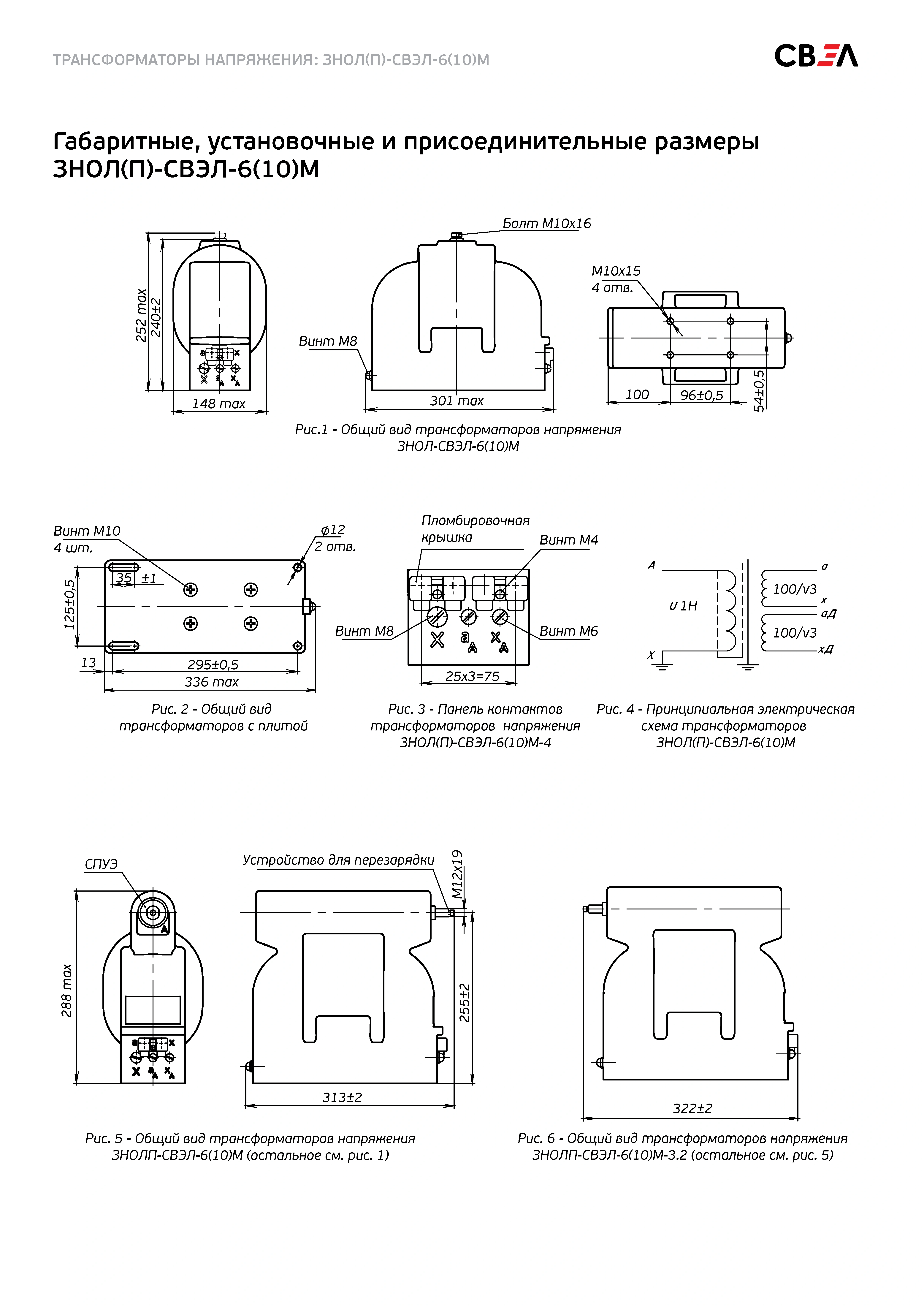

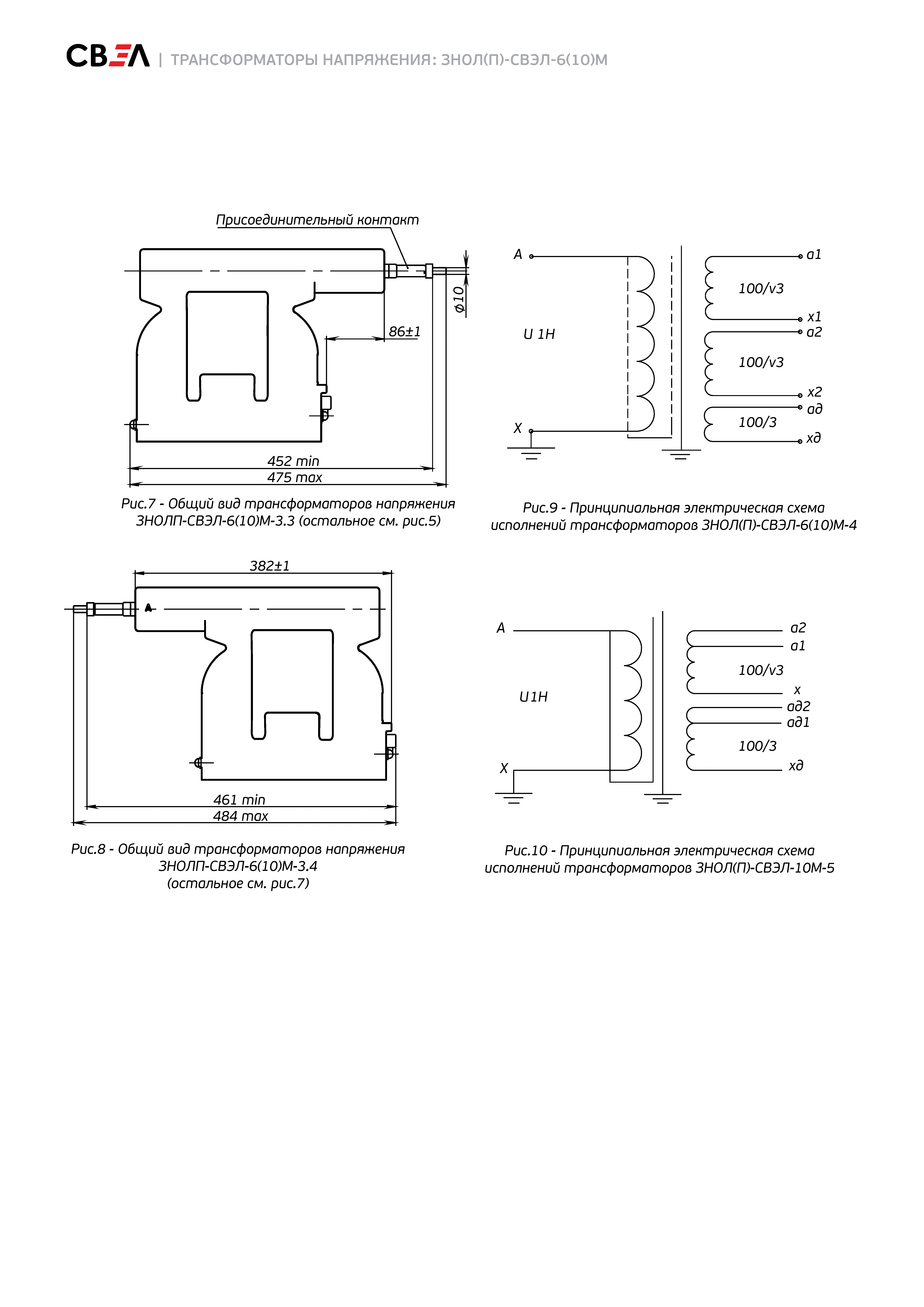

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости
ТАБЛИЦА АНАЛОГОВ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ЗНОЛ(П)-СВЭЛ-6(10) ЗНОЛ.0.6.-6(10) ЗНОЛ(П)-НТЗ-6(10) ЗНОЛ(П)-ЭК-10(6) ЗНОЛ-СЭЩ-6(10)-20 ЗНИОЛ-6(10), ЗНИОЛ-6(10)-П - -
ЗНОЛП-СВЭЛ-6(10)М ЗНОЛПМ-6(10) - - - - - -
ЗНОЛ(П)-СВЭЛ-6(10)-4 ЗНОЛ.0.6.4-6(10), ЗНОЛП-6(10) - ЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) ЗНОЛ-СЭЩ-6(10)(3 обмотки НН), ЗНОЛ-СЭЩ-6(10)-1 (3 обмотки НН) ЗНИОЛ-6(10) (3 обмотки НН), ЗНИОЛ-6(10)-П (3 обмотки НН) - -
ЗНОЛ(П)-СВЭЛ-6/10 - - - - - - -
ЗНОЛ(П)-СВЭЛ-35   ЗНОЛП-НТЗ-35 - -   ЗНИОЛ-35 (П) TJP 7.1
ЗНОЛ(П)-СВЭЛ-35-4 - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10) 3хЗНОЛ.0.6.-6(10), 3хЗНОЛПМ-6(10) 3хЗНОЛ(П)-НТЗ-6-10 3ХЗНОЛ(П)-ЭК-10(6) 3хЗНОЛ-СЭЩ-6(10); НАЛИ-СЭЩ-6(10), 3хЗНОЛ-СЭЩ-6(10)-1 3хЗНИОЛ-6(10), НАМИ-6(10), НТМИ-6(10), 3хЗНИОЛ-6(10)-П - -
3хЗНОЛП-СВЭЛ-6(10)М - - - - - - -
3хЗНОЛ(П)-СВЭЛ-6(10)-4 3хЗНОЛ.0.6.4-6(10), 3хЗНОЛП.4-6(10) НАЛИ-НТЗ-6(10) 3ХЗНОЛ(П)-ЭК-10(6) (3 обмотки НН) 3ХЗНОЛ(П)-СЭЩ-10(6) (3 обмотки НН) 3хЗНИОЛ-6(10) (3 обмотки НН), 3хЗНИОЛ-6(10)-П (3 обмотки НН) 3хНИОЛ-СТ-6(10)-2МП -
НОЛ(П)-СВЭЛ-6(10) НОЛ.08-6(10), НОЛП-6(10) НОЛ(П)-НТЗ-6(10) - НОЛ-СЭЩ-6(10), НОЛ-СЭЩ-6(10)-1 НОЛ-6(10) НИОЛ-СТ-6(10), НИОЛ-СТ-6(10)-П -
ЗНОЛ-СВЭЛ-35 III ЗНОЛ-35 III ЗНОЛ-НТЗ-35 - ЗНОЛ-СЭЩ-35-IV ЗНИОЛ-35-1   GEF 40,5, TJO 7
ЗНОЛ-СВЭЛ-35 III-4 ЗНОЛ-35 III-4 -   ЗНОЛ-СЭЩ-35-IV (3 обмотки НН) - - -
