Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III применяются в открытых распределительных устройствах (ОРУ) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием. В трехфазной сети трансформатор включается на фазное напряжение.
В сети с изолированной нейтралью трансформаторы надежно работают при наличии в сети феррорезонансных явлений, таких как однофазные дуговые замыкания на землю, что подтверждено соответствующим протоколом.

Назначение и область применения

Назначение и область применения

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Климатические исполнение: «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.

Удельная длина пути утечки внешней изоля- ции трансформаторов соответствует степени за- грязнения IV (очень сильной) и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.

Рабочее положение: вертикальное.

Технические условия: ТУ 0ЭТ.591.001.

Описание конструкции

Трансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-35 III-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции — опорные, с литой изоляцией.

Основная (либо две основных — для исполнений ЗНОЛ-СВЭЛ-35-4 III) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока и закрываются защитной крышкой.

Выводы вторичных обмоток, предназначеннных для измерения и учета электроэнергии дополнительно закрываются пломбируемой крышкой.

Панель контактов закрывается крышкой для защиты от атмосферных осадков. По требованию заказчика для обеспечения герметичности возможна поставка трансформаторов с уплотнительными манжетами в месте выхода кабеля подключения из панели контактов.

Особенности конструкции

По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток. Например, для ЗНОЛ-СВЭЛ-35 III-4 с двумя основными вторичными обмотками максимальная номинальная мощность в классе точности 0,5/0,5 составляет 50/50 ВА.

Заключение о результатах испытаний трансформаторов напряжения ЗНОЛП-СВЭЛ-35 УХЛ2 на устойчивость к феррорезонансу от института электротехники Koncar

Заключение о результатах испытаний, проведенных 26.05.2021, следующее:

Испытания трансформаторов проводились в диапазоне значений тока замыкания на землю от 1,5 до 11А при напряжении 42 кВ. Феррорезонанс, возникший в ходе испытаний, имел затухание.

Испытание испытательного комплекта согласно схемы на рисунке Х проводились в течение 1 часа. Состояние феррорезонанса было вызвано однофазным замыканием на землю. Замыкание на землю было смоделировано с помощью искрового промежутка 3 раза за минуту с продолжительность около 3-х секунд. Измерение повышения температуры после испытания показало, что оно не превысило установленный предел.

Результаты испытаний ЗНОЛП-СВЭЛ-35 УХЛ2 распространены на ЗНОЛ-СВЭЛ-35 III УХЛ1 с учетом идентичности конструкции обмоток с железом и отсутствия срабатывания высоковольтных предохранителей во время испытаний.

Схема установки для испытаний на устойчивость к воздействиям при перемежающемся дуговом ОЗЗ трехфазной группы однофазных трансформаторов напряжения ЗНОЛП-СВЭЛ-35 УХЛ2
Схема установки для испытаний на устойчивость к воздействиям при перемежающемся дуговом ОЗЗ трехфазной группы однофазных трансформаторов напряжения ЗНОЛП-СВЭЛ-35 УХЛ2

Технические данные

Технические данные
ТАБЛИЦА – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ-СВЭЛ-35 III
Наименование параметра Значение
Класс напряжения, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальная частота переменного тока, Гц 50; 60*
Номинальное напряжение первичной обмотки, В 35000/√3
  Номинальное напряжение основной вторичной обмотки, В 100/√3, 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3, 110/3, 100, 110
Номинальная мощность основной вторичной обмотки **, В*А, при коэффициенте мощности активно-индуктивной нагрузки 0,8:
в классе точности 0,2 10, 15, 20, 25, 30, 40, 50
в классе точности 0,5 30, 50, 60, 75, 100, 120
в классе точности 1 50, 100, 120, 150, 200
Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р и 6Р, В•А 100, 200, 300
Предельная мощность вне класса точности, В•А 400, 630, 1000
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60**
Предельный допустимый длительный первичный ток, А 0,03

* Для трансформаторов, предназначенных для поставок на экспорт.
** Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом;
Жирным начертанием выделены стандартные параметры

ТАБЛИЦА – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ-СВЭЛ-35 III-4
Наименование параметра Значение
Класс напряжения, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальная частота переменного тока, Гц 50; 60*
Номинальное напряжение первичной обмотки, В 35000/√3
  Номинальное напряжение первой вторичной обмотки, В 100/√3, 110/√3
  Номинальное напряжение второй вторичной обмотки, В 100/√3, 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3, 110/3, 100, 110
Номинальная мощность основной вторичной обмотки **, В•А, при коэффициенте мощности активно-индуктивной нагрузки 0,8:
в классе точности 0,2 10, 15, 20
в классе точности 0,5 10, 15, 20, 25, 30, 50
Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р и 6Р, В•А 100, 200, 300
Предельная мощность вне класса точности, В•А 400, 630, 1000
Предельный допустимый длительный первичный ток, А 0,02, 0,03
Схема и группа соединения обмоток 1/1/1/1-0-0-0

* Для трансформаторов, предназначенных для поставок на экспорт.
** Сумма номинальных мощностей основных вторичных обмоток классов точности 0,2/0,2 не должна превышать 30ВА, классов точности 0,2/0,5 – 45ВА и классов точности 0,5/0,5 –100ВА;
Жирным начертанием выделены стандартные параметры

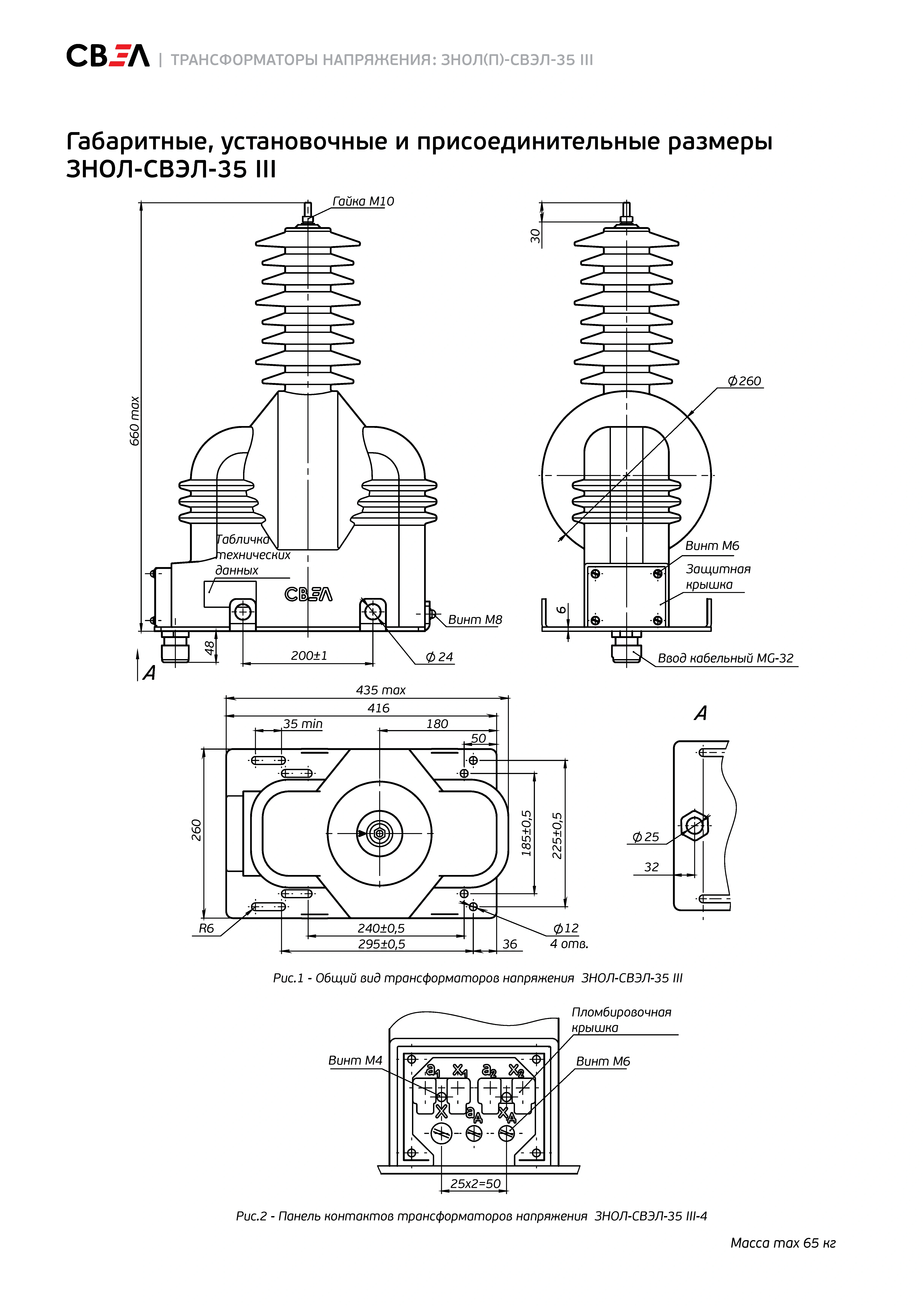

Чертежи

Чертежи
