Описание
Описание
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Особенности конструкции
Особенности конструкции
Изготовлены согласно техническим условиям 0ЭТ.591.004 ТУ
Трансформаторы тока ТОЛ-СВЭЛ-10 однофазные, по принципу конструкции являются опорными, с литой изоляцией.
Трансформатор может содержать до 3-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части трансформатора. Возможно изготовление трансформатора с торцевым или с нижним расположением вторичных выводов.
Вывода вторичных обмоток для измерений пломбируются защитной крышкой.
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне.
Технические данные
Технические данные
СВЭЛ изготавливает трансформаторы серии ТОЛ-СВЭЛ-10 с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10 | ||
| Наименование параметра | Значение | |
| Номер конструктивного исполнения | 1; 2 | 7; 8 |
| Номинальное напряжение, кВ | 10; 11* | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота переменного тока, Гц | 50; 60* | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальный первичный ток, А |
5;10;15;20;30;40;50;75;80; 100;150;200;300;400;600; 750;800;1000; 1200; 1500; 2000; 2500; 3000 |
|
| Количество вторичных обмоток | 2 | 3 |
| Класс точности вторичной обмотки: | ||
| для учета и измерения | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |
| для защиты | 5Р; 10Р | |
| Номинальная вторичная нагрузка, В*А: | ||
| вторичной обмотки для измерений | ||
| при cos φ = 1 | 1; 2; 2,5 | |
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |
| вторичной обмотки для защиты | ||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |
| Номинальная предельная кратность вторичной обмотки для защиты; | от 2 до 30 | |
| Номинальный коэффициент безопасности приборов обмотки для измерений; | от 3 до 30 | |
** Жирным начертанием выделены стандартные параметры
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10 | ||
| Наименование параметра | Значение | |
| Односекундный ток термической стойкости, кА при номинальном первичном токе, А | ||
| 5 | 0,4 | |
| 10 | 0,78 | |
| 15 | 1,2 | |
| 20 | 1,56 | |
| 30 | 2,5 | |
| 40 | 3,0 | |
| 50 | 5,0 | |
| 75 | 5,85 | |
| 80 | 6,23 | |
| 100 | 10,0 | |
| 150 | 12,5 | |
| 200 | 20,0 | |
| 300, 400 | 31,5 | 20,0 |
| 600 - 3000 | 40,0 | |
| Ток электродинамической стойкости, кА, при номинальном первичном токе, А | ||
| 5 | 1,0 | |
| 10 | 1,98 | |
| 15 | 3,0 | |
| 20 | 3,98 | |
| 30 | 6,37 | |
| 40 | 7,65 | |
| 50 | 12,8 | |
| 75 | 14,9 | |
| 80 | 15,8 | |
| 100 | 25,5 | |
| 150 | 31,8 | |
| 200 | 51,0 | |
| 300, 400 | 81,0 | 51,0 |
| 600 - 3000 | 102,0 | |
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10 (1-8) | |||||
| Тип трансформатора | Количество обмоток | Номинальный первичный ток, А | h, мм | Рис. | Масса, кг |
| ТОЛ-СВЭЛ-10-1 | 2 | 5 - 400 | 21 | 1 | 21±1 |
| 600 | 23 | ||||
| 750 -1000 | 25 | ||||
| 1200 - 2000 | 35 | 5 | |||
| 2500, 3000 | 6 | 24±1 | |||
| ТОЛ-СВЭЛ-10-2 | 5 - 400 | 21 | 3 | 21±1 | |
| 600 | 23 | ||||
| 750 -1000 | 25 | ||||
| 1200 - 2000 | 35 | 3, 5 | |||
| 2500, 3000 | 3, 6 | 24±1 | |||
| ТОЛ-СВЭЛ-10-7 | 3 | 5 - 400 | 21 | 2 | 21±1 |
| 600 | 23 | ||||
| 750 - 1000 | 25 | ||||
| 1200 - 2000 | 35 | 2, 5 | 24±1 | ||
| 2500, 3000 | 2, 6 | 26±1 | |||
| ТОЛ-СВЭЛ-10-8 | 5 - 400 | 21 | 4 | 21±1 | |
| 600 | 23 | ||||
| 750 - 1000 | 25 | ||||
| 1200 - 2000 | 35 | 4, 5 | 24±1 | ||
| 2500, 3000 | 4, 6 | 26±1 | |||
| РАЗЪЯСНИТЕЛЬНАЯ ТАБЛИЦА КОНСТРУКТИВНЫХ ИСПОЛНЕНИЙ ТОЛ-СВЭЛ-10 | ||||||||||||||
| Номер конструктивного исполнения ТОЛ-СВЭЛ-10 | Количество вторичных обмоток | Расположение выводов | Изолирующие стенки | Клеммник со стороны Л1 | Ширина трансформатора, мм | Переключаемый по первичной стороне | ||||||||
| 2 | 3 | 4 | 5 | 6 | С торца | Снизу | Сбоку | 148 | 165 | 180 | ||||
| 1 | ● | ● | ● | |||||||||||
| 2 | ● | ● | ● | |||||||||||
| 7 | ● | ● | ● | |||||||||||
| 8 | ● | ● | ● | |||||||||||
| 9 | ● | ● | ● | |||||||||||
| 11.1 | ● | ● | ● | |||||||||||
| 11.2 | ● | ● | ● | |||||||||||
| 12.1 | ● | ● | ● | |||||||||||
| 12.2 | ● | ● | ● | |||||||||||
| 13.1 | ● | ● | ● | |||||||||||
| 14.1 | ● | ● | ● | ● | ||||||||||
| 14.2 | ● | ● | ● | ● | ||||||||||
| 15.1 | ● | ● | ● | ● | ||||||||||
| 15.2 | ● | ● | ● | ● | ||||||||||
| 16.1 | ● | ● | ● | ● | ||||||||||
| 17.1 | ● | ● | ● | ● | ||||||||||
| 17.2 | ● | ● | ● | ● | ||||||||||
| 18.1 | ● | ● | ● | ● | ||||||||||
| 18.2 | ● | ● | ● | ● | ||||||||||
| 19.1 | ● | ● | ● | ● | ● | |||||||||
| 19.2 | ● | ● | ● | ● | ● | |||||||||
| 20.1 | ● | ● | ● | |||||||||||
| 20.2 | ● | ● | ● | |||||||||||
| 21.1 | ● | ● | ● | |||||||||||
| 21.2 | ● | ● | ● | |||||||||||
| 22 | ● | ● | ● | |||||||||||
| 23 | ● | ● | ● | |||||||||||
| 24 | ● | ● | ● | |||||||||||
| 25 | ● | ● | ● | ● | ● | ● | ● | |||||||
| 26.1 | ● | ● | ● | ● | ||||||||||
| 26.2 | ● | ● | ● | ● | ||||||||||
| 27.1 | ● | ● | ● | ● | ||||||||||
| 27.2 | ● | ● | ● | ● | ||||||||||
| 28.1 | ● | ● | ● | ● | ||||||||||
| 29 | ● | ● | ● | |||||||||||
| 29.1 | ● | ● | ● | ● | ||||||||||
| 30 | ● | ● | ● | |||||||||||
| 31 | ● | ● | ● | ● | ||||||||||
| 32.1 | ● | ● | ● | |||||||||||
| 32.2 | ● | ● | ● | |||||||||||

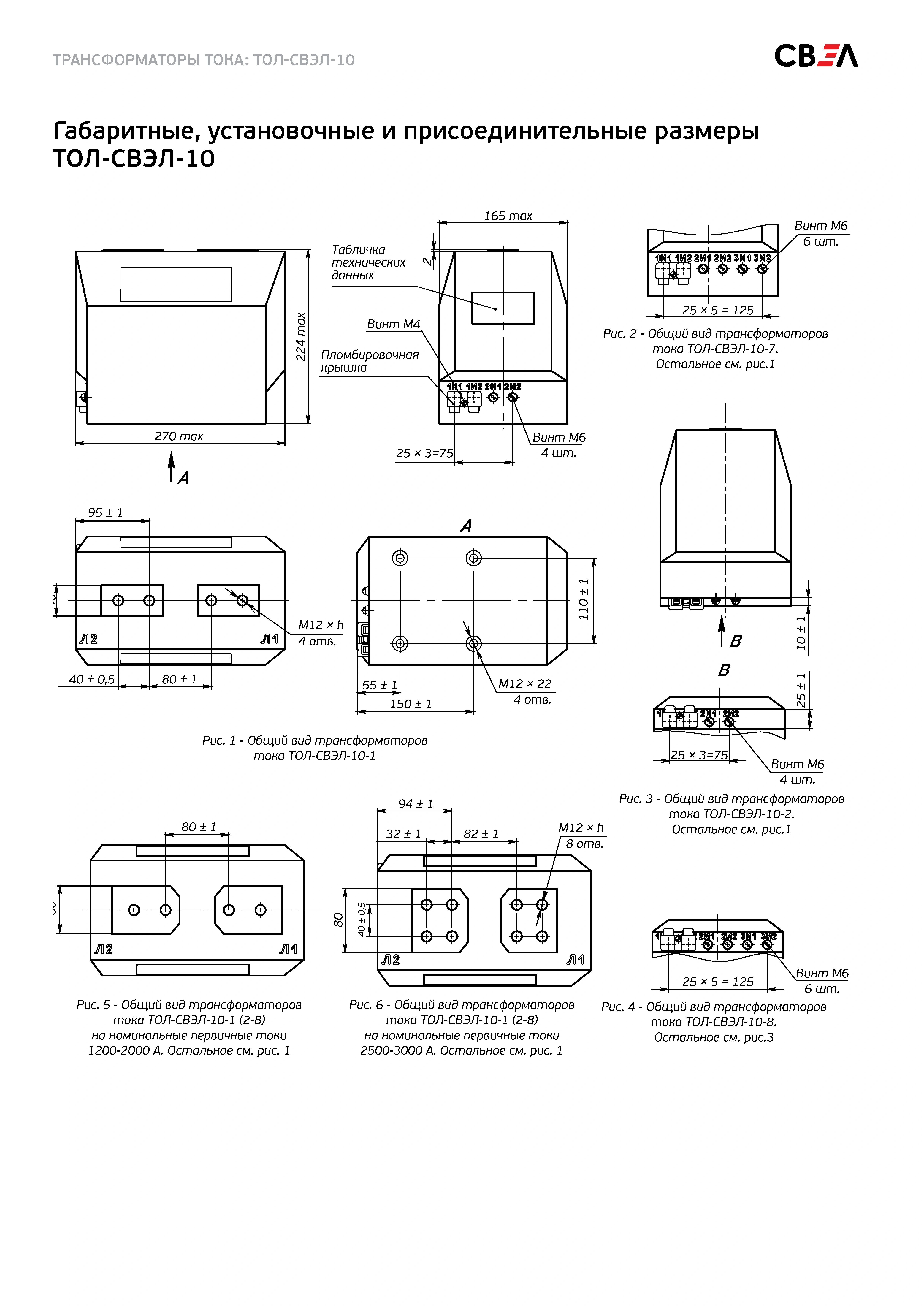

Чертежи
Чертежи
.png)
.png)
Таблица заменяемости
Таблица заменяемости
Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.
| ТАБЛИЦА АНАЛОГОВ | |||||||
| СВЭЛ | СЗТТ | НТЗВ | Электрощит-К | СЭЩ | Кентауский трансформаторный завод | ОЭНТ | ABB, RITZ |
| ТШЛ-СВЭЛ-0,66-1 | ТШЛ-0,66-III | - | - | ТШЛ-СЭЩ-0,66 | ТШЛ-0,66с | ТТ-0,66-ТШЛ-II-3 | - |
| ТШЛ-СВЭЛ-0,66-2 | ТШЛ-0,66-I, II | - | - | ТШЛ-СЭЩ-0,66 | ТШЛ-0,66с | ТТ-0,66-ТШЛ-I | - |
| ТЗЛК-СВЭЛ-0,66 | ТЗЛК-0,66 | ТЗЛК-НТЗ-0,66 | ТЗЛК-0,66 | ТЗЛК-СЭЩ-0,66 | - | ТДЗЛК-0,66 | - |
| ТШЛ-СВЭЛ-10-2.1 | ТШЛ-10 | ТШЛ-НТЗ-10-11 | ТЛП-10-1 М1 | ТШЛ-СЭЩ-10-01 | ТШЛ-10 | ТЛК-СТ-10-ТШЛП | - |
| ТШЛ-СВЭЛ-10-2.2 | ТШЛ-10-2 | ТШЛ-НТЗ-10-21 | ТЛП-10-1 М3 | ТШЛ-СЭЩ-10-04 | - | ТЛК-СТ-10-ТШЛП | - |
| ТШЛ-СВЭЛ-10-3.1 | ТШЛ-10-1 | ТШЛ-НТЗ-10-12 | ТЛП-10-1 М1 (М2) | ТШЛ-СЭЩ-10-02 | ТШЛ-10 | ТЛК-СТ-10-ТШЛП-1 | - |
| ТШЛ-СВЭЛ-10-3.2 | ТШЛ-10-1-2 | ТШЛ-НТЗ-10-21 | ТЛП-10-1 М3 | ТШЛ-СЭЩ-10-04 | - | ТЛК-СТ-10-ТШЛП-1 | - |
| ТШЛ-СВЭЛ-10-4 | ТШЛ-10-5 | ТШЛ-НТЗ-10-13 | ТЛП-10-1 М1 (М2) | ТШЛ-СЭЩ-10-03 | ТШЛ-10 | ТЛК-СТ-10-ТШЛП-2 | - |
| ТПЛ-СВЭЛ-10-2(3,4) | ТПЛ-10-М | ТОЛ-НТЗ-10-41 | ТПЛ-10-5 | ТПЛ-СЭЩ-10-81 | ТПЛ-10с, ТПЛМ-10, ТПЛУ-10 | ТЛК-СТ-10-ТПЛ (ТПЛ-10с) | - |
| ТПОЛ-СВЭЛ-10-2(3,4) | ТПОЛ-10 | ТПЛ-НТЗ-10 | ТЛП-10-3 М1 исполнения В | ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31 | ТПК-10 ; ТПОЛ-10 | ТЛК-СТ-10-ТПК (ТПК-10) | TTR 4x.xx; GDS 12 |
| ТПОЛ-СВЭЛ-10М-2(3,4) | ТПОЛ-10М | - | ТЛП-10-2 М1 исполнения В | ТПЛ-СЭЩ-10-51,71 | - | - | - |
| ТОЛ-СВЭЛ-10-1 | ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-10-11-1 (14-1) | ТОЛ-10 | ТЛК-СТ-10-7 | TPU 4х.31 (5х.31, 6х.11); GSWS12D |
| ТОЛ-СВЭЛ-10-2 | ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 | - | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-21-1 (24-1) | - | ТЛК-СТ-10-8 | - |
| ТОЛ-СВЭЛ-10-7 | ТОЛ-10-I-8, ТОЛ-10-М-3 | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-10-11-1 (14-1) | - | - | TPU 4х.31 (5х.31, 6х.11); GSWS12D |
| ТОЛ-СВЭЛ-10-8 | ТОЛ-10-I-7, ТОЛ-10 | - | ТЛО-10 М5 (М6 - М10) | - | - | ТЛК-СТ-10-7 | - |
| ТОЛ-СВЭЛ-10М-9 | ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-10-21-1 (24-1) | - | ТЛК-СТ-10-8 | TPU 4х.31 (5х.31, 6х.11); GSWS12D |
| ТОЛ-СВЭЛ- 10М-11.1(11.2) | ТОЛ-10-11, ТОЛ-10-9 | ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М1 (М11, М13, М15) | ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) | - | ТЛК-СТ-10-15 | TPU 4х.11 (5х.11, 7х.51); GIS 12 |
| ТАБЛИЦА АНАЛОГОВ | |||||||
| СВЭЛ | СЗТТ | НТЗВ | Электрощит-К | СЭЩ | Кентауский трансформаторный завод | ОЭНТ | ABB, RITZ |
| ТОЛ-СВЭЛ-10М-12.1 (12.2) | ТОЛ-10-9 | ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М1 | ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) | - | ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) | TPU 4х.11 (5х.11, 7х.51); GIS 12 |
| ТОЛ-СВЭЛ-10М-13 (узк 4х обм) | ТОЛ-10-9 | ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М3 | ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) | - | ТЛК-СТ-10-11 (12, 12.1, 12.2) | TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12 |
| ТОЛ-СВЭЛ-10М-14.1 (14.2) | ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 | ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М2 (М12, М14, М16) | ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) | - | - | TPU 4х.13 (5х.13); GIS 12 |
| ТОЛ-СВЭЛ-10М-15.1 (15.2) | ТОЛ-10-IМ-3, ТОЛ- 10-9 | ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М2 | ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) | - | ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) | TPU 4х.13 (5х.13); GIS 12 |
| ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) | ТОЛ-10-IМ-4 | ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М4 | ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) | - | ТЛК-СТ-10-12М1 | TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12 |
| ТОЛ-СВЭЛ-10М-17.1 | ТОЛ-10-I-12; ТОЛ-10-I-14 | - | ТЛО-10 | - | - | - | TPU 4х.32 (5х.32, 6х.12); GSWS12D |
| ТОЛ-СВЭЛ-10М-17.2 | ТОЛ-10-I-15 | - | ТЛО-10 | - | - | - | - |
| ТОЛ-СВЭЛ-10М-18.1 (18.2) | - | ТОЛ-НТЗ-10-01-11,12 | ТЛО-10 | ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) | - | - | TPU 4х.12 (5х.12); GIS 12 |
| ТОЛ-СВЭЛ-10М-19.1 | - | - | ТЛО-10 | - | - | TPU 4х.14 (5х.14); GIS 12 | |
| ТОЛ-СВЭЛ-10М-20 (21) | ТОЛ-10-8 | ТОЛ-НТЗ-10-31 | - | ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) | - | ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) | - |
| ТОЛ-СВЭЛ-10М-22 (23) | - | - | - | - | - | ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) | - |
| ТОЛ-СВЭЛ-10М-24 | - | - | - | ТОЛ-СЭЩ-10-201-11-2 (41-2) | - | ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) | - |
| ТОЛ-СВЭЛ-10М-25 | ТОЛ-10-М-2 (3,4) | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М7, М9) | - | - | ТЛК-СТ-10-7 (8(3), 13) | TPU 4х.41 (6х.11,6х21); GSWS12D |
| ТОЛ-СВЭЛ-35-2.1 | ТЛК-35-1 | ТОЛ-НТЗ-35-11 (12) | ТЛО-35-М2 (М3-М8) | ТОЛ-СЭЩ-35 | - | ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) | TP 7x.xx, GI 40,5 |
| ТАБЛИЦА АНАЛОГОВ | |||||||
| СВЭЛ | СЗТТ | НТЗВ | Электрощит-К | СЭЩ | Кентауский трансформаторный завод | ОЭНТ | ABB, RITZ |
| ТОЛ-СВЭЛ-35-3.1 | ТЛК-35-1 | ТОЛ-НТЗ-35-11 (12) | ТЛО-М2 (М3-М8) | ТОЛ-СЭЩ-35 | - | ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) | TP 7x.xx, GI 40,5 |
| ТОЛ-СВЭЛ-35-4.1 (4.2) | ТЛК-35-2 | ТОЛ-НТЗ-35-11 (12) | ТЛО-М2 (М3-М8) | ТОЛ-СЭЩ-35 | - | ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 | TP 7x.xx, GI 40,5 |
| ТОЛ-СВЭЛ-35-5.1 (5.2) | - | ТОЛ-НТЗ-35-11 (12) | ТЛО-М2 (М3-М8) | ТОЛ-СЭЩ-35 | - | ТЛК-СТ-35-1.2 | - |
| ТОЛ-СВЭЛ-35 III-2.1(2.2) | ТОЛ-35 III-II(II-1) | - | - | ТОЛ-СЭЩ-35-IV-01 (04, 14) | ТЛК-35-2 | ТЛК-35-2.1 (2.2; 3.1) | - |
| ТОЛ-СВЭЛ-35 III-3.1(3.2) | ТОЛ-35 III-III(III-1) | - | - | ТОЛ-СЭЩ-35-IV-02 (05, 15) | ТЛК-35-3 | ТЛК-35-2.1 (2.2) | - |
| ТОЛ-СВЭЛ-35 III-4.1(4.2) | ТОЛ-35 III -4 (V-4-1) | - | - | ТОЛ-СЭЩ-35-IV-03 (06, 16) | ТЛК-35-4 | - | - |
| ТОЛ-СВЭЛ-35 III-5.1(5.2) | ТОЛ-35 III -5 (V-5-1) | - | - | - | ТЛК-35-5 | - | - |
| ТОЛ-СВЭЛ-35 IIIМ | ТОЛ-35 III-7.2 | ТОЛ-НТЗ-35-IV-11 | ТЛ-ЭК-35 М1 (М2) | ТОЛ-СЭЩ-35-IV-21 | ТЛК-35-3.1 | - | TPO 7x.xx, GIF 40,5 |
| ТВ-СВЭЛ-35(110,220)-IX | ТВ-35(110,220)-IX | - | ТВ-ЭК 35(110,220) М3 | ТВЛ-СЭЩ-35 | - | - | - |
