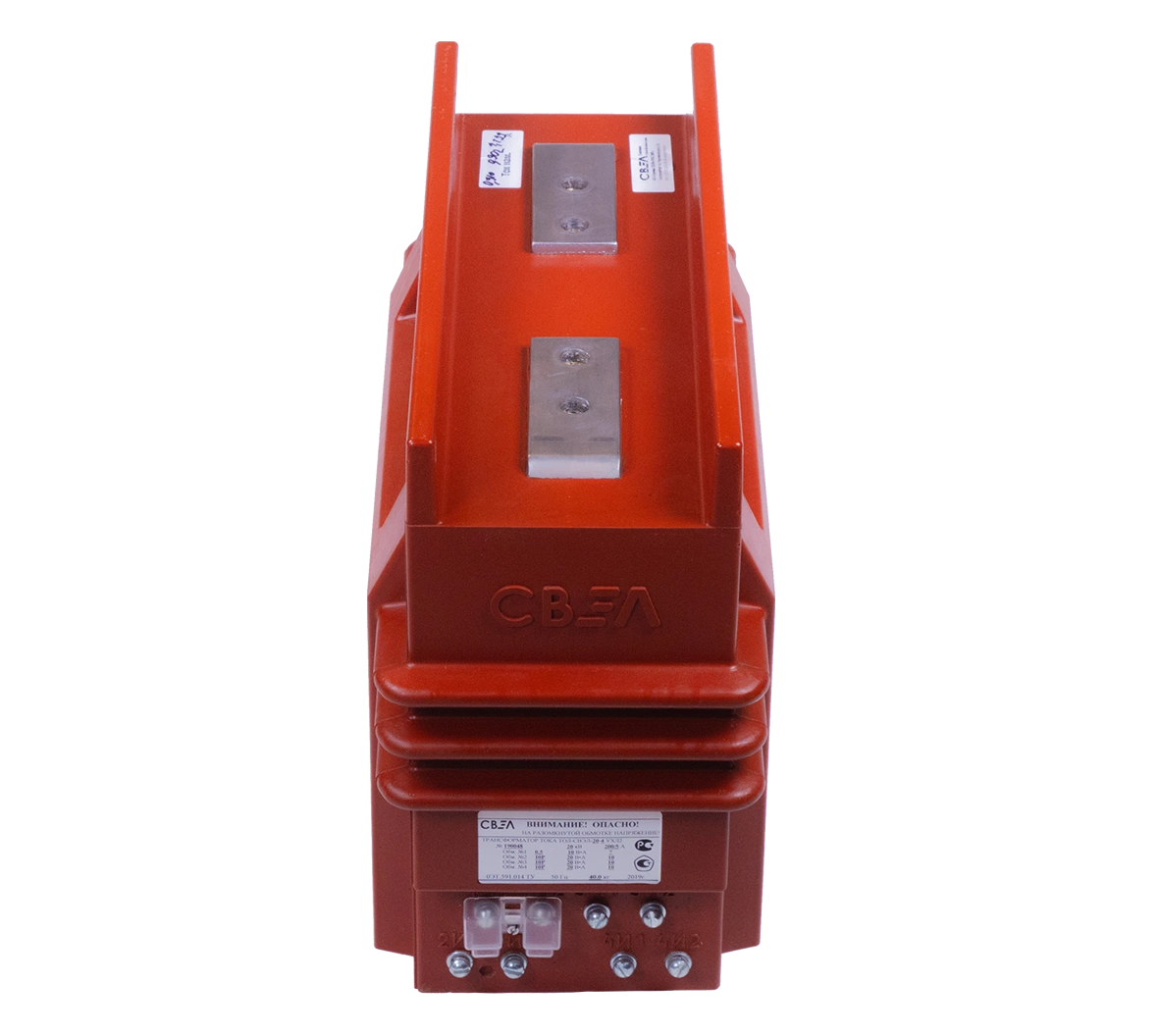

Измерительный трансформатор тока ТОЛ-СВЭЛ-20
Измерительный трансформатор тока ТОЛ-СВЭЛ-20
Измерительный трансформатор тока ТОЛ-СВЭЛ-20
Измерительный трансформатор тока ТОЛ-СВЭЛ-20
Измерительный трансформатор тока ТОЛ-СВЭЛ-20
Измерительный трансформатор тока ТОЛ-СВЭЛ-20

Измерительный трансформатор тока ТОЛ-СВЭЛ-20

Трансформаторы тока ТОЛ-СВЭЛ-20 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 20 кВ и являются комплектующим изделием.
Устанавливаются в рассечку токопровода.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение – любое.
Изготовлены согласно техническим условиям 0ЭТ.591.014 ТУ.

Описание

Описание

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы тока ТОЛ-СВЭЛ-20 однофазные, по принципу конструкции являются опорными, с литой изоляцией.

Трансформатор может содержать до 4 вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока трансформатора.

Вывода вторичных обмоток для измерений пломбируются защитной крышкой в нижней части трансформатора.

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Особенности конструкции

Трансформаторы тока изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.

По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-20 УХЛ2
Наименование параметра Значение
Номер конструктивного исполнения 2 3 4
Номинальное напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А от 5 до 3000
Количество вторичных обмоток, шт 2 3 4
Класс точности вторичных обмоток:
для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты 5Р; 10Р
Номинальная вторичная нагрузка, В*А
вторичной обмотки для измерений:
при cos φ = 1 0,5; 1 ; 2 ; 2,5
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 40; 50
вторичной обмотки для защиты:
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 40; 50
Номинальная предельная кратность вторичной обмотки для защиты; от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений; от 3 до 30
* Для трансформаторов, предназначенных для поставок на экспорт.
** Жирным начертанием выделены стандартные параметры.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-20 УХЛ2
Тип трансформатора Номинальный первичный ток, А h, мм Рис. Масса, кг
ТОЛ-СВЭЛ-20-2 5-500 21 1 38
600 23
750-1000 25
1200-2000 35 2 40
2500-3000 3 45
ТОЛ-СВЭЛ-20-3 5-500 21 1 40
600 23
750-1000 25
1200-2000 35 2 41
2500-3000 3 46
ТОЛ-СВЭЛ-20-4 5-500 21 1 41
600 23
750-1000 25
1200-2000 35 2 42
2500-3000 3 48

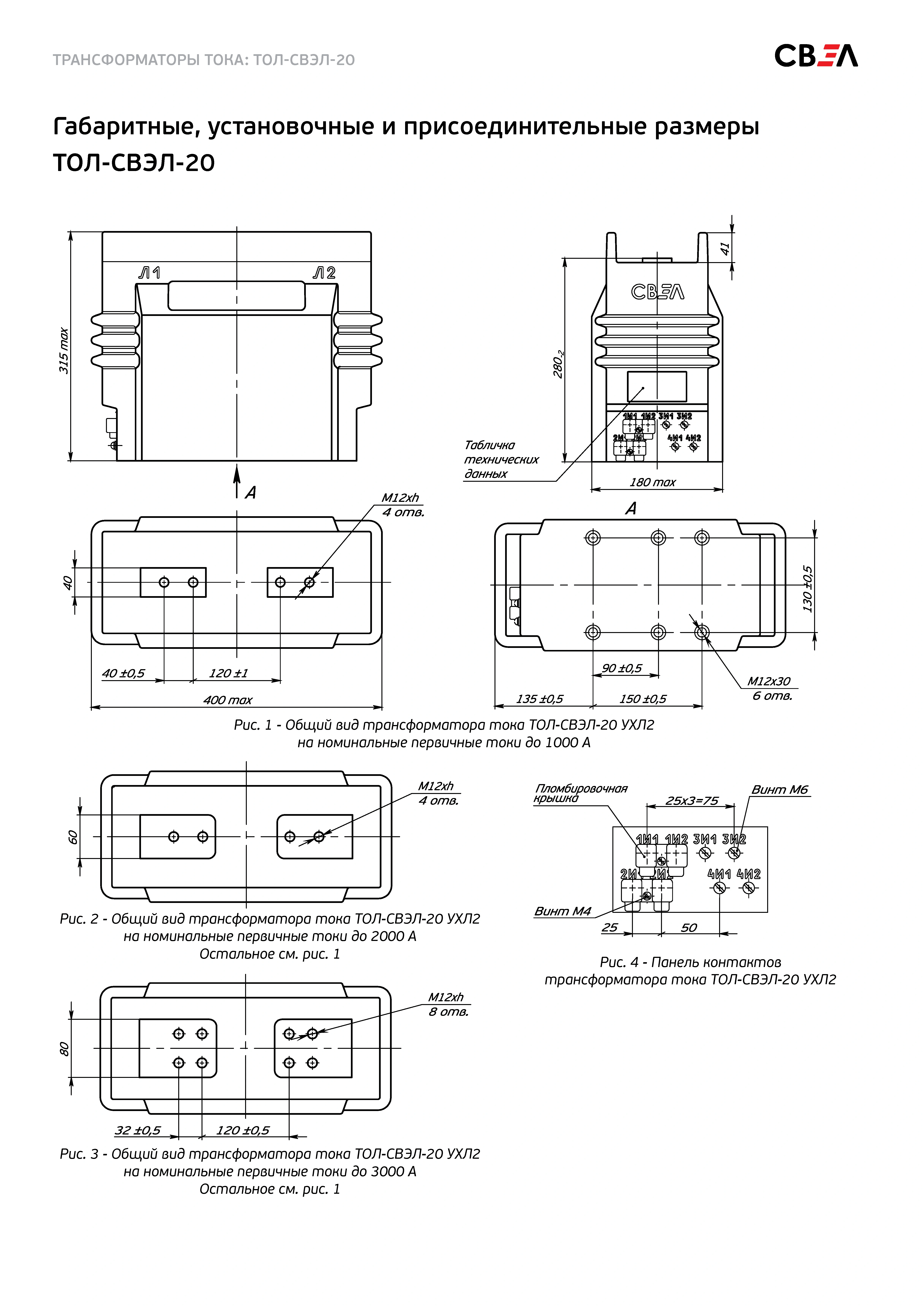

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.

ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-10-1 ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) ТОЛ-10 ТЛК-СТ-10-7 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-2 ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-21-1 (24-1) - ТЛК-СТ-10-8 -
ТОЛ-СВЭЛ-10-7 ТОЛ-10-I-8, ТОЛ-10-М-3 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) - - TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-8 ТОЛ-10-I-7, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) - - ТЛК-СТ-10-7 -
ТОЛ-СВЭЛ-10М-9 ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-21-1 (24-1) - ТЛК-СТ-10-8 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ- 10М-11.1(11.2) ТОЛ-10-11, ТОЛ-10-9 ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 (М11, М13, М15) ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - ТЛК-СТ-10-15 TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-12.1 (12.2) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-13 (узк 4х обм) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М3 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-11 (12, 12.1, 12.2) TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12
ТОЛ-СВЭЛ-10М-14.1 (14.2) ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 (М12, М14, М16) ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - - TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-15.1 (15.2) ТОЛ-10-IМ-3, ТОЛ- 10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) ТОЛ-10-IМ-4 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М4 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-12М1 TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12
ТОЛ-СВЭЛ-10М-17.1 ТОЛ-10-I-12; ТОЛ-10-I-14 - ТЛО-10 - - - TPU 4х.32 (5х.32, 6х.12); GSWS12D
ТОЛ-СВЭЛ-10М-17.2 ТОЛ-10-I-15 - ТЛО-10 - - - -
ТОЛ-СВЭЛ-10М-18.1 (18.2) - ТОЛ-НТЗ-10-01-11,12 ТЛО-10 ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) - - TPU 4х.12 (5х.12); GIS 12
ТОЛ-СВЭЛ-10М-19.1 - - ТЛО-10 - - TPU 4х.14 (5х.14); GIS 12
ТОЛ-СВЭЛ-10М-20 (21) ТОЛ-10-8 ТОЛ-НТЗ-10-31 - ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-22 (23) - - - - - ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) -
ТОЛ-СВЭЛ-10М-24 - - - ТОЛ-СЭЩ-10-201-11-2 (41-2) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-25 ТОЛ-10-М-2 (3,4) ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М7, М9) - - ТЛК-СТ-10-7 (8(3), 13) TPU 4х.41 (6х.11,6х21); GSWS12D
ТОЛ-СВЭЛ-35-2.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-35-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-3.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-4.1 (4.2) ТЛК-35-2 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-5.1 (5.2) - ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1.2 -
ТОЛ-СВЭЛ-35 III-2.1(2.2) ТОЛ-35 III-II(II-1) - - ТОЛ-СЭЩ-35-IV-01 (04, 14) ТЛК-35-2 ТЛК-35-2.1 (2.2; 3.1) -
ТОЛ-СВЭЛ-35 III-3.1(3.2) ТОЛ-35 III-III(III-1) - - ТОЛ-СЭЩ-35-IV-02 (05, 15) ТЛК-35-3 ТЛК-35-2.1 (2.2) -
ТОЛ-СВЭЛ-35 III-4.1(4.2) ТОЛ-35 III -4 (V-4-1) - - ТОЛ-СЭЩ-35-IV-03 (06, 16) ТЛК-35-4 - -
ТОЛ-СВЭЛ-35 III-5.1(5.2) ТОЛ-35 III -5 (V-5-1) - - - ТЛК-35-5 - -
ТОЛ-СВЭЛ-35 IIIМ ТОЛ-35 III-7.2 ТОЛ-НТЗ-35-IV-11 ТЛ-ЭК-35 М1 (М2) ТОЛ-СЭЩ-35-IV-21 ТЛК-35-3.1 - TPO 7x.xx, GIF 40,5
