Описание
Описание
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.

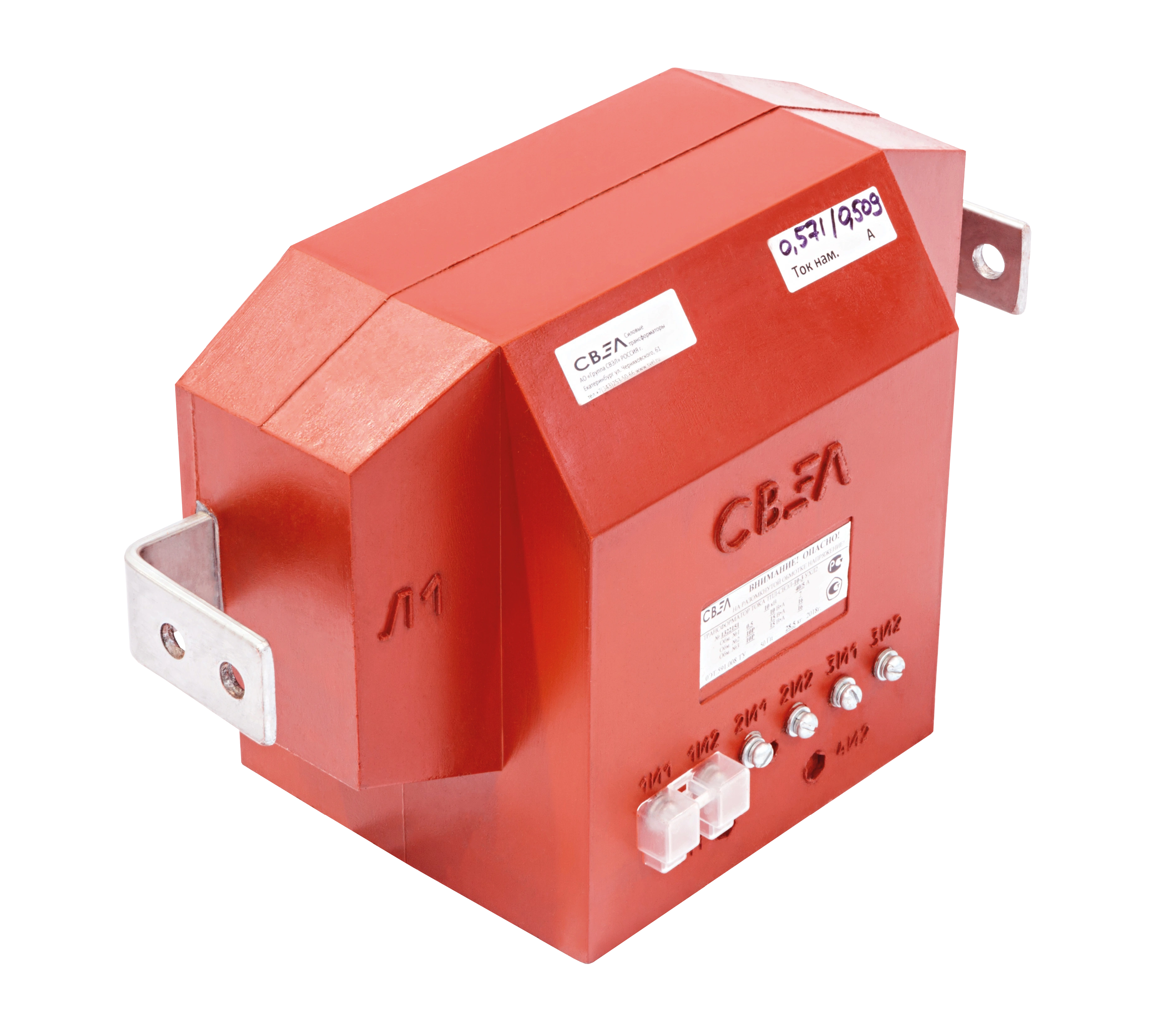

Описание конструкции ТПЛ-СВЭЛ-10
Трансформаторы тока ТПЛ-СВЭЛ-10 однофазные, по принципу конструкции являются опорно-проходными, с литой изоляцией.
Трансформатор может содержать до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока.
Вывода вторичных обмоток для измерений пломбируются защитной крышкой.
Особенности конструкции ТПЛ-СВЭЛ-10
СВЭЛ изготавливает трансформаторы с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Технические данные
Технические данные
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТПЛ-СВЭЛ-10 | ||||||
| Наименование параметра | Значение | |||||
| Номер конструктивного исполнения | 2 | 3 | 4 | |||
| Номинальное напряжение, кВ | 10; 11* | |||||
| Наибольшее рабочее напряжение, кВ | 12 | |||||
| Номинальная частота переменного тока, Гц | 50; 60* | |||||
| Номинальный вторичный ток, А | 1; 5 | |||||
| 5; 10; 15; 20; 30; 40; 50; 75; 80; | ||||||
| Номинальный первичный ток, А | 100; 150; 200; 300; 400; 600; | |||||
| 750; 800; 1000; 1200; 1500; 2000; 2500; 3000 | ||||||
| Количество вторичных обмоток, шт | 2 | 3 | 4 | |||
| Класс точности вторичных обмоток: | ||||||
| для учета и для измерения | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
| для защиты | 5Р; 10Р | |||||
| Номинальная вторичная нагрузка, В*А: | ||||||
| вторичной обмотки для измерений | ||||||
| при cos φ = 1 | 1; 2; 2,5 | |||||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |||||
| вторичной обмотки для защиты | ||||||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |||||
| Номинальная предельная кратность вторичной обмотки для защиты** | ||||||
| от 2 до 30 | ||||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений** | ||||||
| от 3 до 30 | ||||||
| Односекундный ток термической стойкости, кА при номинальном первичном токе, А: | ||||||
| Наименование параметра | Значение | |||||
| 5 | 0,4 | |||||
| 10 | 0,78 | |||||
| 15 | 1,2 | |||||
| 20 | 1,56 | |||||
| 30 | 2,5 | |||||
| 40 | 3 | |||||
| 50 | 5 | |||||
| 75 | 5,85 | |||||
| 80 | 6,23 | |||||
| 100 | 10 | |||||
| 150 | 12,5 | |||||
| 200 | 20 | |||||
| 300, 400 | 31,5 | 20 | ||||
| 600 – 3000 | 40 | |||||
| Ток электродинамической стойкости, кА при номинальном первичном токе, А | ||||||
| 5 | 1 | |||||
| 10 | 1,98 | |||||
| 15 | 3 | |||||
| 20 | 3,98 | |||||
| 30 | 6,37 | |||||
| 40 | 7,65 | |||||
| 50 | 12,8 | |||||
| 75 | 14,9 | |||||
| 80 | 15,8 | |||||
| 100 | 25,5 | |||||
| 150 | 31,8 | |||||
| 200 | 51 | |||||
| 300, 400 | 81 | 51 | ||||
| 600 – 3000 | 102 | |||||
* Для трансформаторов, предназначенных для поставок на экспорт.
** Жирным начертанием выделены стандартные параметры.
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТПЛ-СВЭЛ-10 | ||||||||
| Тип трансформатора | Количество обмоток | Номинальный первичный ток, А | Размеры, мм | Рис. | Масса max, кг | |||
| S | K | L | М | |||||
| ТПЛ-СВЭЛ-10-2 | 2 | 5-200 | 6 | 40 | 103 | 121 | 1 | 25 |
| 300; 400 | 80 | 93 | ||||||
| 600 | 8 | 94 | ||||||
| 750; 800 | 10 | 95 | ||||||
| 1000 | ||||||||
| 1200-2000 | 20 | 60 | 85 | 100 | 28 | |||
| 2500-3000 | 80 | |||||||
| ТПЛ-СВЭЛ-10-3 | 3 | 5-400 | 6 | 40 | 103 | 121 | 2 | 28,5 |
| 600 | 8 | 94 | ||||||
| 750; 800 | 10 | 80 | 95 | |||||
| 1000 | ||||||||
| 1200-2000 | 20 | 60 | 85 | 100 | 33,5 | |||
| 2500-3000 | 80 | |||||||
| ТПЛ-СВЭЛ-10-4 | 4 | 5-400 | 6 | 40 | 103 | 121 | 3 | 28,5 |
| 600 | 8 | 94 | ||||||
| 750; 800 | 10 | 80 | 95 | |||||
| 1000 | ||||||||
| 1200-3000 | 20 | 60 | 85 | 100 | 33,5 | |||

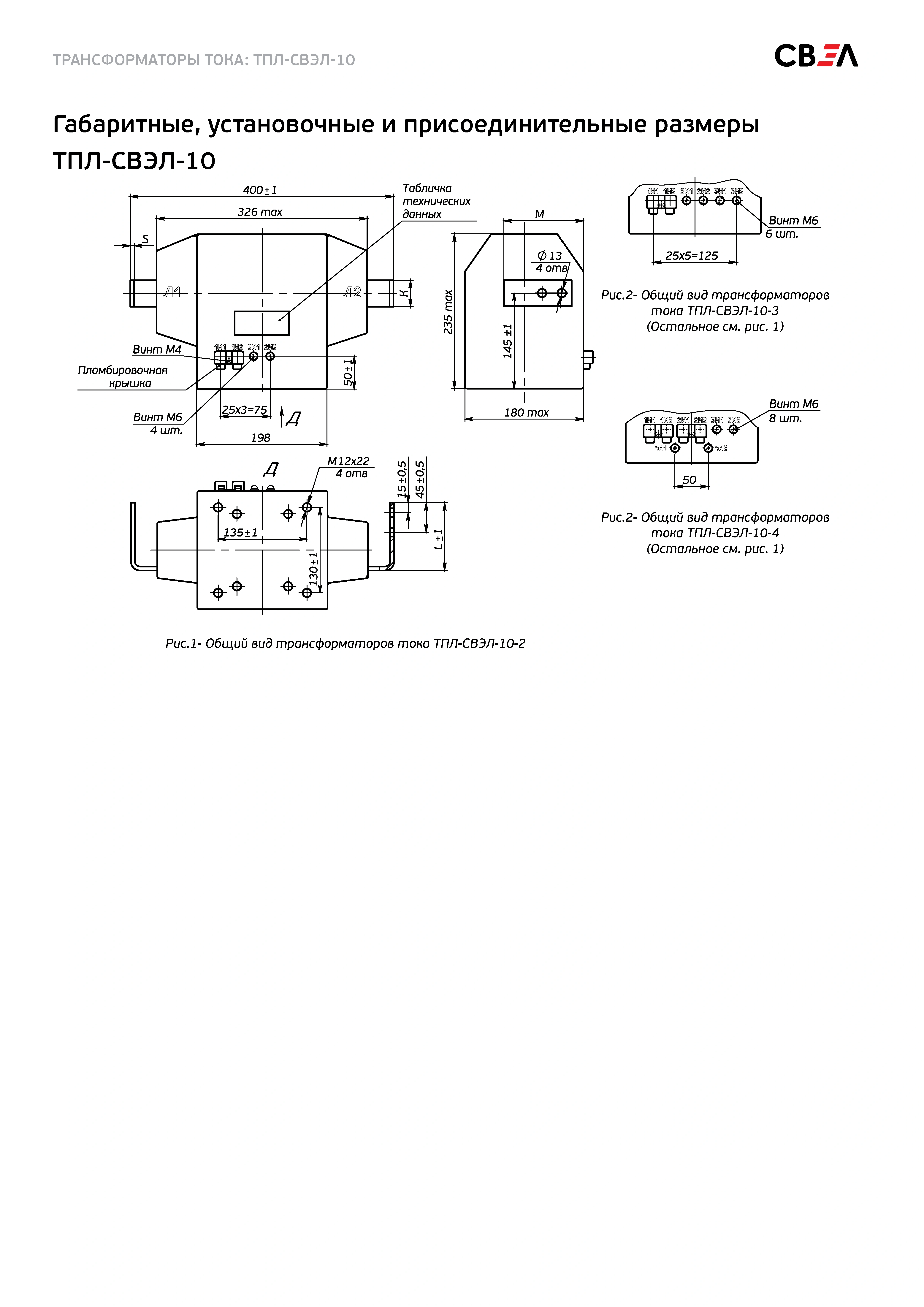

Чертежи
Чертежи
.png)
Таблицы заменяемости
Таблицы заменяемости
Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.
| ТАБЛИЦА АНАЛОГОВ | |||||||
| СВЭЛ | СЗТТ | НТЗВ | Электрощит-К | СЭЩ | Кентауский трансформаторный завод | ОЭНТ | ABB, RITZ |
| ТШЛ-СВЭЛ-0,66-1 | ТШЛ-0,66-III | - | - | ТШЛ-СЭЩ-0,66 | ТШЛ-0,66с | ТТ-0,66-ТШЛ-II-3 | - |
| ТШЛ-СВЭЛ-0,66-2 | ТШЛ-0,66-I, II | - | - | ТШЛ-СЭЩ-0,66 | ТШЛ-0,66с | ТТ-0,66-ТШЛ-I | - |
| ТЗЛК-СВЭЛ-0,66 | ТЗЛК-0,66 | ТЗЛК-НТЗ-0,66 | ТЗЛК-0,66 | ТЗЛК-СЭЩ-0,66 | - | ТДЗЛК-0,66 | - |
| ТШЛ-СВЭЛ-10-2.1 | ТШЛ-10 | ТШЛ-НТЗ-10-11 | ТЛП-10-1 М1 | ТШЛ-СЭЩ-10-01 | ТШЛ-10 | ТЛК-СТ-10-ТШЛП | - |
| ТШЛ-СВЭЛ-10-2.2 | ТШЛ-10-2 | ТШЛ-НТЗ-10-21 | ТЛП-10-1 М3 | ТШЛ-СЭЩ-10-04 | - | ТЛК-СТ-10-ТШЛП | - |
| ТШЛ-СВЭЛ-10-3.1 | ТШЛ-10-1 | ТШЛ-НТЗ-10-12 | ТЛП-10-1 М1 (М2) | ТШЛ-СЭЩ-10-02 | ТШЛ-10 | ТЛК-СТ-10-ТШЛП-1 | - |
| ТШЛ-СВЭЛ-10-3.2 | ТШЛ-10-1-2 | ТШЛ-НТЗ-10-21 | ТЛП-10-1 М3 | ТШЛ-СЭЩ-10-04 | - | ТЛК-СТ-10-ТШЛП-1 | - |
| ТШЛ-СВЭЛ-10-4 | ТШЛ-10-5 | ТШЛ-НТЗ-10-13 | ТЛП-10-1 М1 (М2) | ТШЛ-СЭЩ-10-03 | ТШЛ-10 | ТЛК-СТ-10-ТШЛП-2 | - |
| ТПЛ-СВЭЛ-10-2(3,4) | ТПЛ-10-М | ТОЛ-НТЗ-10-41 | ТПЛ-10-5 | ТПЛ-СЭЩ-10-81 | ТПЛ-10с, ТПЛМ-10, ТПЛУ-10 | ТЛК-СТ-10-ТПЛ (ТПЛ-10с) | - |
| ТПОЛ-СВЭЛ-10-2(3,4) | ТПОЛ-10 | ТПЛ-НТЗ-10 | ТЛП-10-3 М1 исполнения В | ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31 | ТПК-10 ; ТПОЛ-10 | ТЛК-СТ-10-ТПК (ТПК-10) | TTR 4x.xx; GDS 12 |
| ТПОЛ-СВЭЛ-10М-2(3,4) | ТПОЛ-10М | - | ТЛП-10-2 М1 исполнения В | ТПЛ-СЭЩ-10-51,71 | - | - | - |
| ТОЛ-СВЭЛ-10-1 | ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-10-11-1 (14-1) | ТОЛ-10 | ТЛК-СТ-10-7 | TPU 4х.31 (5х.31, 6х.11); GSWS12D |
| ТОЛ-СВЭЛ-10-2 | ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 | - | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-21-1 (24-1) | - | ТЛК-СТ-10-8 | - |
| ТОЛ-СВЭЛ-10-7 | ТОЛ-10-I-8, ТОЛ-10-М-3 | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-10-11-1 (14-1) | - | - | TPU 4х.31 (5х.31, 6х.11); GSWS12D |
| ТОЛ-СВЭЛ-10-8 | ТОЛ-10-I-7, ТОЛ-10 | - | ТЛО-10 М5 (М6 - М10) | - | - | ТЛК-СТ-10-7 | - |
| ТОЛ-СВЭЛ-10М-9 | ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 | ТОЛ- НТЗ-21,22,23,24,25.26 | ТЛО-10 М5 (М6 - М10) | ТОЛ-СЭЩ-10-21-1 (24-1) | - | ТЛК-СТ-10-8 | TPU 4х.31 (5х.31, 6х.11); GSWS12D |
| ТОЛ-СВЭЛ- 10М-11.1(11.2) | ТОЛ-10-11, ТОЛ-10-9 | ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 | ТЛО-10 М1 (М11, М13, М15) | ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) | - | ТЛК-СТ-10-15 | TPU 4х.11 (5х.11, 7х.51); GIS 12 |
-
ТАБЛИЦА АНАЛОГОВ СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ ТОЛ-СВЭЛ-10М-12.1 (12.2) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) TPU 4х.11 (5х.11, 7х.51); GIS 12 ТОЛ-СВЭЛ-10М-13 (узк 4х обм) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М3 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-11 (12, 12.1, 12.2) TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12 ТОЛ-СВЭЛ-10М-14.1 (14.2) ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 (М12, М14, М16) ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - - TPU 4х.13 (5х.13); GIS 12 ТОЛ-СВЭЛ-10М-15.1 (15.2) ТОЛ-10-IМ-3, ТОЛ- 10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) TPU 4х.13 (5х.13); GIS 12 ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) ТОЛ-10-IМ-4 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М4 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-12М1 TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12 ТОЛ-СВЭЛ-10М-17.1 ТОЛ-10-I-12; ТОЛ-10-I-14 - ТЛО-10 - - - TPU 4х.32 (5х.32, 6х.12); GSWS12D ТОЛ-СВЭЛ-10М-17.2 ТОЛ-10-I-15 - ТЛО-10 - - - - ТОЛ-СВЭЛ-10М-18.1 (18.2) - ТОЛ-НТЗ-10-01-11,12 ТЛО-10 ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) - - TPU 4х.12 (5х.12); GIS 12 ТОЛ-СВЭЛ-10М-19.1 - - ТЛО-10 - - TPU 4х.14 (5х.14); GIS 12 ТОЛ-СВЭЛ-10М-20 (21) ТОЛ-10-8 ТОЛ-НТЗ-10-31 - ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) - ТОЛ-СВЭЛ-10М-22 (23) - - - - - ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) - ТОЛ-СВЭЛ-10М-24 - - - ТОЛ-СЭЩ-10-201-11-2 (41-2) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) - ТОЛ-СВЭЛ-10М-25 ТОЛ-10-М-2 (3,4) ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М7, М9) - - ТЛК-СТ-10-7 (8(3), 13) TPU 4х.41 (6х.11,6х21); GSWS12D ТОЛ-СВЭЛ-35-2.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-35-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
-
ТАБЛИЦА АНАЛОГОВ СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ ТОЛ-СВЭЛ-35-3.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5 ТОЛ-СВЭЛ-35-4.1 (4.2) ТЛК-35-2 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 TP 7x.xx, GI 40,5 ТОЛ-СВЭЛ-35-5.1 (5.2) - ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1.2 - ТОЛ-СВЭЛ-35 III-2.1(2.2) ТОЛ-35 III-II(II-1) - - ТОЛ-СЭЩ-35-IV-01 (04, 14) ТЛК-35-2 ТЛК-35-2.1 (2.2; 3.1) - ТОЛ-СВЭЛ-35 III-3.1(3.2) ТОЛ-35 III-III(III-1) - - ТОЛ-СЭЩ-35-IV-02 (05, 15) ТЛК-35-3 ТЛК-35-2.1 (2.2) - ТОЛ-СВЭЛ-35 III-4.1(4.2) ТОЛ-35 III -4 (V-4-1) - - ТОЛ-СЭЩ-35-IV-03 (06, 16) ТЛК-35-4 - - ТОЛ-СВЭЛ-35 III-5.1(5.2) ТОЛ-35 III -5 (V-5-1) - - - ТЛК-35-5 - - ТОЛ-СВЭЛ-35 IIIМ ТОЛ-35 III-7.2 ТОЛ-НТЗ-35-IV-11 ТЛ-ЭК-35 М1 (М2) ТОЛ-СЭЩ-35-IV-21 ТЛК-35-3.1 - TPO 7x.xx, GIF 40,5 ТВ-СВЭЛ-35(110,220)-IX ТВ-35(110,220)-IX - ТВ-ЭК 35(110,220) М3 ТВЛ-СЭЩ-35 - - -
