Назначение и область применения
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения;
Климатические исполнение: «УХЛ» и «Т», категории размещения 2 по ГОСТ 15150-69.
Рабочее положение: любое.
Технические условия: 0ЭТ.591.008 ТУ.
Описание конструкции

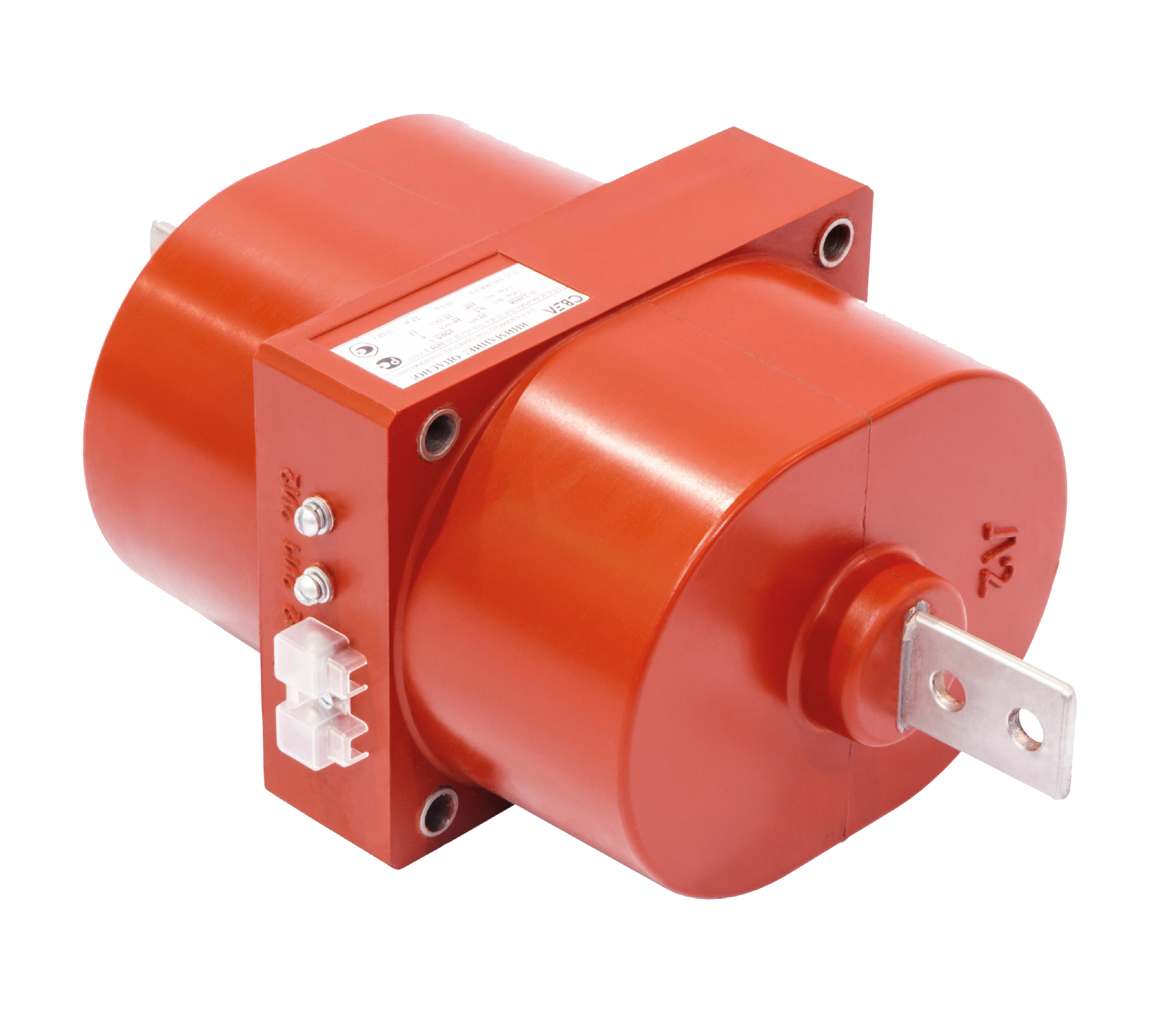

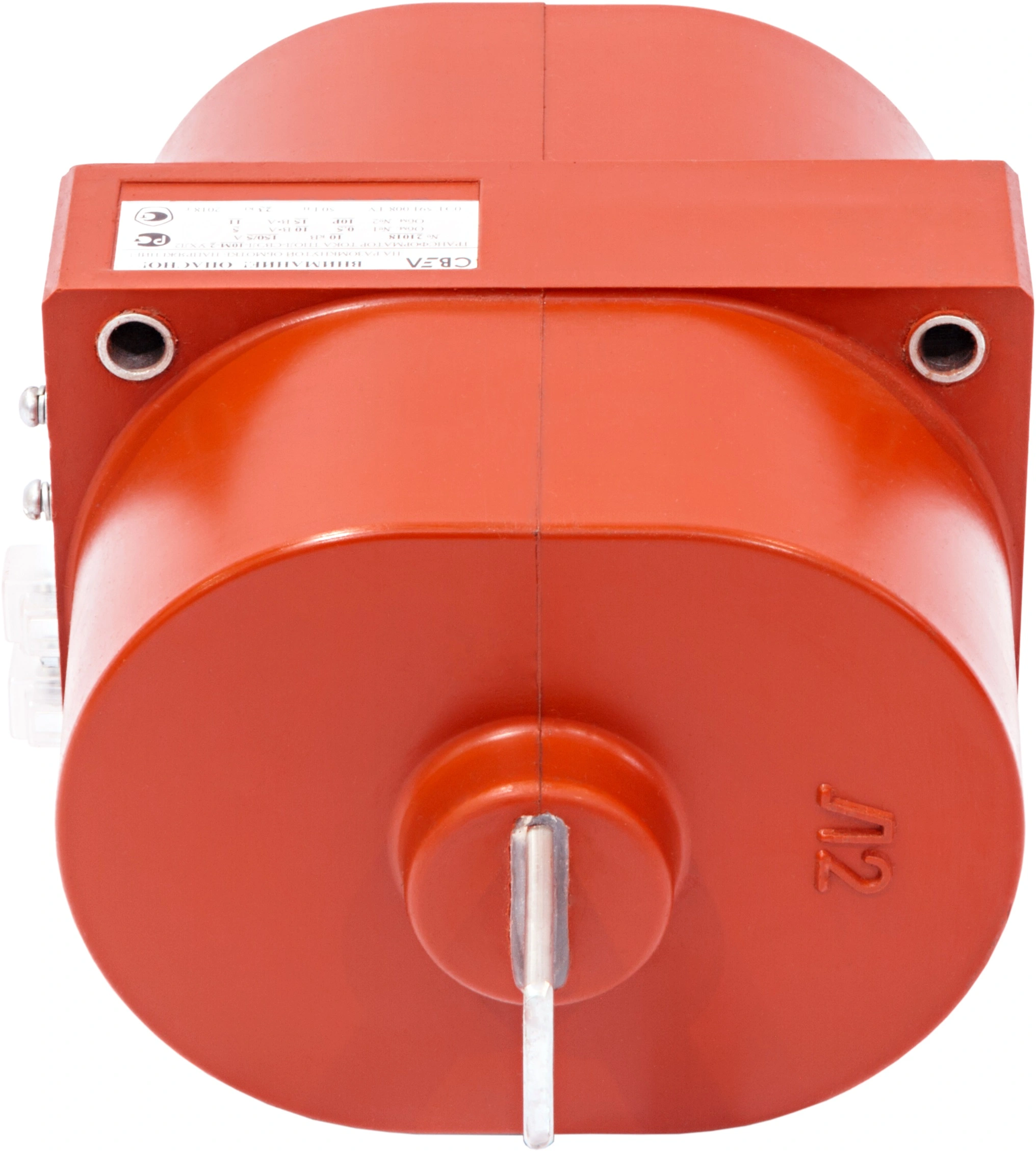

Трансформаторы тока ТПОЛ-СВЭЛ-10М однофазные, по принципу конструкции являются проходными, с литой изоляцией.
Трансформатор может содержать до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока.
Выводы вторичных обмоток для измерений пломбируются защитной крышкой.
Особенности конструкции
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Технические данные
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТПОЛ-СВЭЛ-10М | ||||||
| Наименование параметра | Значение | |||||
| Номер конструктивного исполнения | 2 | 3 | 4 | |||
| Номинальное напряжение, кВ | 10; 11* | |||||
| Наибольшее рабочее напряжение, кВ | 12 | |||||
| Номинальная частота переменного тока, Гц | 50; 60* | |||||
| Номинальный вторичный ток, А | 1; 5 | |||||
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000 | |||||
| Количество вторичных обмоток, шт | 2 | 3 | 4 | |||
| Класс точности вторичных обмоток: | ||||||
| для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
| для защиты | 5Р; 10Р | |||||
| Номинальная вторичная нагрузка, В*А: | ||||||
| вторичной обмотки для измерений | ||||||
| при cos φ = 1 | 0,5; 1; 2; 2,5; 5 | |||||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |||||
| вторичной обмотки для защиты | ||||||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |||||
| Номинальная предельная кратность вторичной обмотки для защиты** | от 3 до 80 | |||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений** | от 3 до 20 | |||||
* Для трансформаторов, предназначенных для поставок на экспорт.
** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при стандартном значении номинальной вторичной нагрузки.
Жирным начертанием выделены стандартные параметры
| ОДНОСЕКУНДНЫЙ ТОК ТЕРМИЧЕСКОЙ СТОЙКОСТИ, кА ПРИ НОМИНАЛЬНОМ ПЕРВИЧНОМ ТОКЕ, А | |
| Наименование параметра | Значение |
| 5 | 0,4 |
| 10 | 0,8 |
| 15 | 1,2 |
| 20 | 1,6 |
| 30 | 2,5 |
| 40 | 3,0 |
| 50 | 5,0 |
| 75 | 5,9 |
| 80 | 6,2 |
| 100 | 10,0 |
| 150 | 12,5 (16,0) |
| 200 | 20,0 (25,0) |
| 300, 400 | 31,5 |
| 600 - 3000 | 40,0 |
| ТОК ЭЛЕКТРОДИНАМИЧЕСКОЙ СТОЙКОСТИ, кА, ПРИ НОМИНАЛЬНОМ ПЕРВИЧНОМ ТОКЕ, А | |
| Наименование параметра | Значение |
| 5 | 1,0 |
| 10 | 2,0 |
| 15 | 3,0 |
| 20 | 4,0 |
| 30 | 6,4 |
| 40 | 7,7 |
| 50 | 13,0 |
| 75 | 15,0 |
| 80 | 16,0 |
| 100 | 26,0 |
| 150 | 31,8 (41,0) |
| 200 | 51,0 (64,0) |
| 300, 400 | 81,0 |
| 600 - 3000 | 102,0 |
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТПОЛ-СВЭЛ-10М | |||||||||
| Тип трансформатора | Количество обмоток | Номинальный первичный ток, А | Размеры, мм | Рис. | Масса max, кг | ||||
| Lmax | L1 | L2 | L3 | S | |||||
| ТПОЛ-СВЭЛ-10М-2 | 2 | 5-200 | 415 | 294 | 250 | 60 | 6 | 1 | 21 |
| 300; 400 | - | 2 | |||||||
| 600 | 8 | ||||||||
| 750; 800; 1000 | 10 | ||||||||
| 1200-2000 | 18 | 5 | |||||||
| 2500-3000 | 465 | 20 | 6 | 23 | |||||
| ТПОЛ-СВЭЛ-10М-3 | 3 | 5-400 | 455 | 344 | 290 | 80 | 6 | 3 | 28 |
| 600 | - | 8 | 2, 3 | ||||||
| 750; 800; 1000 | 10 | ||||||||
| 1200-2000 | 18 | 3, 5 | |||||||
| 2500-3000 | 505 | 20 | 3, 6 | 34 | |||||
| ТПОЛ-СВЭЛ-10М-4 | 4 | 5-400 | 455 | 344 | 290 | 80 | 6 | 4 | 28 |
| 600 | - | 8 | 2, 4 | ||||||
| 750; 800; 1000 | 10 | ||||||||
| 1200-2000 | 18 | 4, 5 | |||||||
| 2500-3000 | 505 | 20 | 4, 6 | 34 | |||||

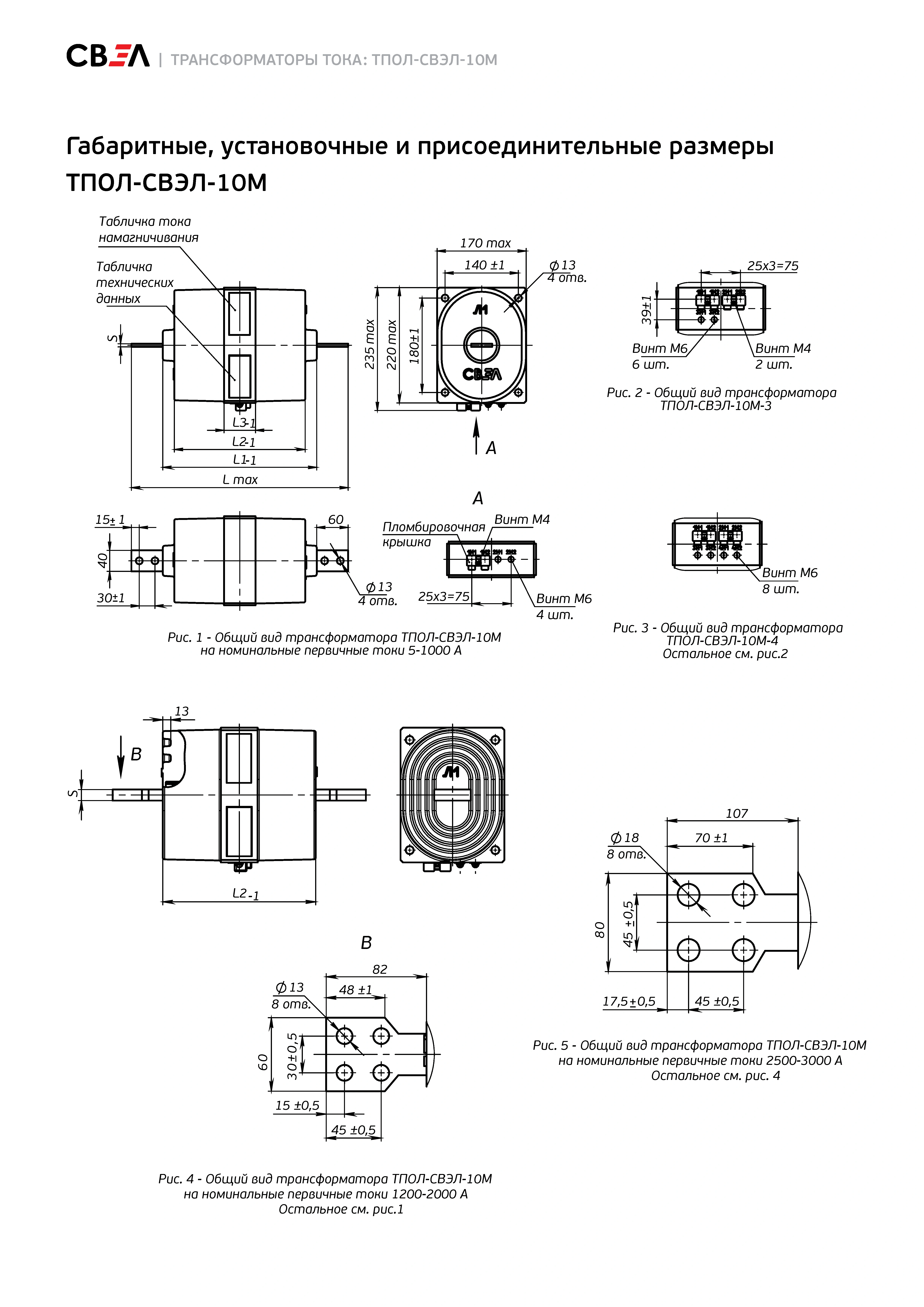

Чертежи
