Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ

Трансформаторы тока ТОЛ-СВЭЛ-35 IIIМ применяются в открытых распределительных устройствах (ОРУ) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием. Устанавливаются в рассечку токопровода.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки III по ГОСТ 9920.
Рабочее положение – вертикальное.
Изготовлены согласно техническим условиям 0ЭТ.591.014 ТУ

Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ
Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ
Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ
Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ
Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ
Измерительный трансформатор тока ТОЛ-СВЭЛ-35 IIIМ

Описание

Описание

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Описание конструкции

Трансформаторы тока ТОЛ-СВЭЛ-35 IIIМ однофазные, по принципу конструкции являются опорными, с литой изоляцией.

Трансформатор может содержать до пяти вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока и закрываются защитной крышкой.

Выводы вторичных обмоток, предназначеннных для измерения и учета электроэнергии дополнительно закрываются пломбируемой крышкой.

Особенности конструкции

Трансформаторы тока изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.

По требованию заказчика возможно изготовление трансформаторов с увеличенной длиной пути утечки по ГОСТ 9920-89. По требованию заказчика возможно изготовление трансформаторов с установочными размерами, отличными от стандартных.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-35 III М
Наименование параметра Значение
Номер конструктивного исполнения 2.1; 2.2 3.1; 3.2 4.1; 4.2 5.2
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальная частота переменного тока, Гц 50 или 60*
Количество вторичных обмоток, шт 2 3 4 5
Класс точности вторичных обмоток:
для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты 5Р; 10Р
Номинальная вторичная нагрузка, В*А:
вторичной обмотки для измерений
при cos φ = 1 1; 2; 2,5
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30
вторичной обмотки для защиты
при cos φ = 0,8 3, 5, 10, 15, 20, 25, 30, 50
Номинальная предельная кратность вторичной обмотки для защиты**, не менее   От 5 до 50
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более От 5 до 15
* Только для трансформаторов, предназначенных для поставок на экспорт.
** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при стандартном значении номинальной вторичной нагрузки.
** Жирным начертанием выделены стандартные параметры
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-35 IIIМ
Исполнение трансформатора Количество обмоток Номинальный первичный ток, А Размеры, мм Масса max, кг Рис.
L S
ТОЛ-СВЭЛ-35 IIM-2.1 2 15-1500 505 10 100 1
2000-3000 515 20
ТОЛ-СВЭЛ-35 IIIM-2.2 15-1500 600 10 115 2
2000-3000 610 20
ТОЛ-СВЭЛ-35 IIM-3.1 3 15-1500 505 10 100 1
2000-3000 515 20
ТОЛ-СВЭЛ-35 IIIM-3.2 15-1500 600 10 115 2
2000-3000 610 20
ТОЛ-СВЭЛ-35 IIM-4.1 4 15-1500 505 10 100 1
2000-3000 515 20
ТОЛ-СВЭЛ-35 IIIM-4.2 15-1500 600 10 115 2
2000-3000 610 20
ТОЛ-СВЭЛ-35 IIIM-5.2 5 15-1500 600 10 120 2
2000-3000 610 20
Односекундный ток термической стойкости, кА при номинальном первичном токе, А Значение Ток электродинамической стойкости, кА, при номинальном первичном токе, А Значение
5 0,4 5 1
10 0,78 10 1,98
15 1,2 15 3
20 1,56 20 3,98
30 2,5 30 6,37
40 3 40 7,65
50 5 50 12,8
75 5,85 75 14,9
80 6,23 80 15,8
100 10 100 25,5
150 12,5 (16,0)* 150 31,8 (41,0)*
200 20,0 (25,0)* 200 51,0 (64,0)*
300, 400 31,5 300, 400 81
600 – 3000 40 600 – 3000 102
* по требованию заказчика допускается указывать значение в скобках – ОВ от этого не изменится.
Для получения трехсекундного тока термической стойкости требуется разделить значение односекундного тока на корень из трех (1,732)
Ток электродинамической стойкости должен быть больше или равен
2,55*Значение односекундного тока термической стойкости – требование по ГОСТ 7746-2015 (не может ток эл. дин. стойкости быть 60кА при токе термической стойкости 30кА).

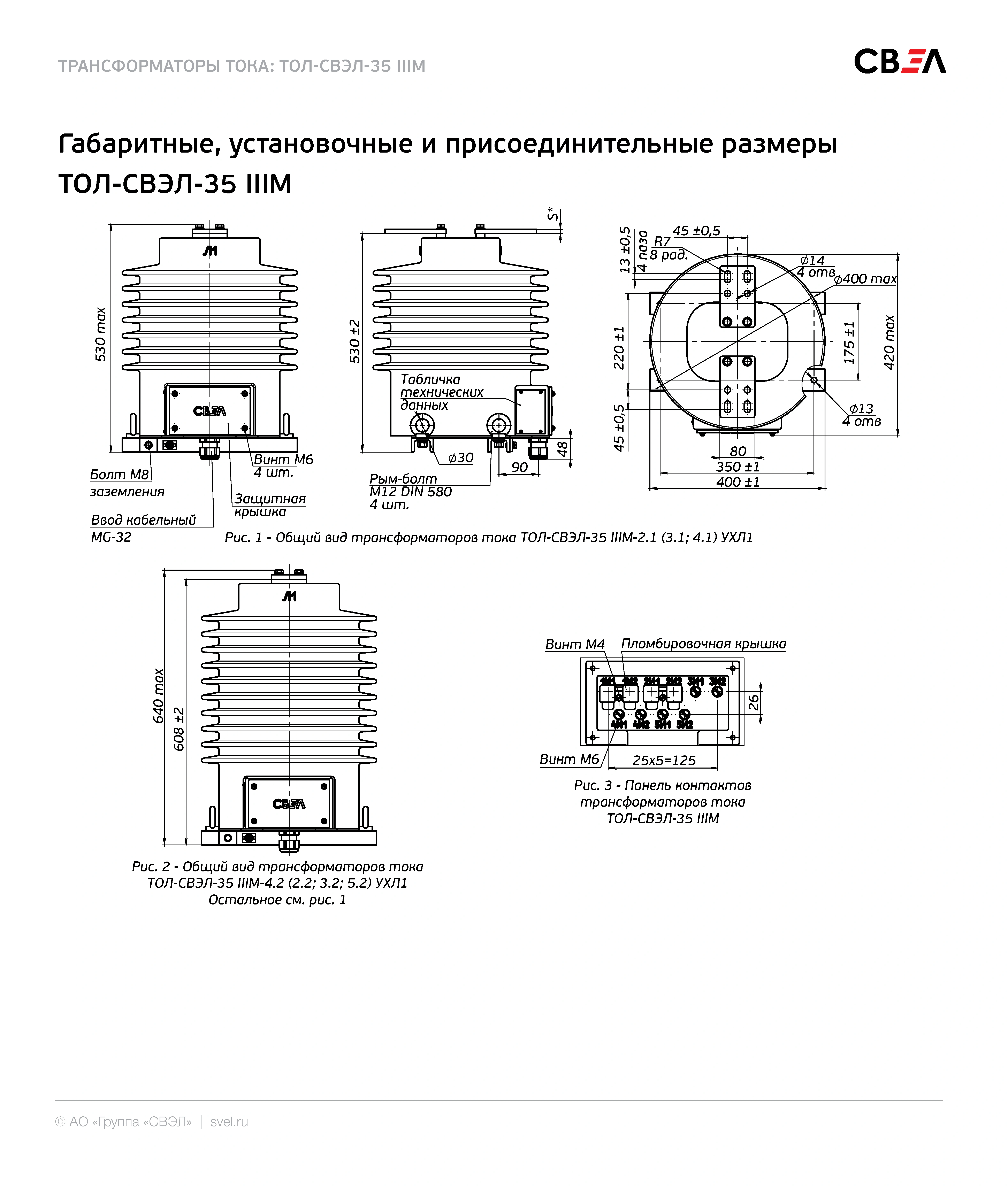

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.

ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТШЛ-СВЭЛ-0,66-1 ТШЛ-0,66-III - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-II-3 -
ТШЛ-СВЭЛ-0,66-2 ТШЛ-0,66-I, II - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-I -
ТЗЛК-СВЭЛ-0,66 ТЗЛК-0,66 ТЗЛК-НТЗ-0,66 ТЗЛК-0,66 ТЗЛК-СЭЩ-0,66 - ТДЗЛК-0,66 -
ТШЛ-СВЭЛ-10-2.1 ТШЛ-10 ТШЛ-НТЗ-10-11 ТЛП-10-1 М1 ТШЛ-СЭЩ-10-01 ТШЛ-10 ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-2.2 ТШЛ-10-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-3.1 ТШЛ-10-1 ТШЛ-НТЗ-10-12 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-02 ТШЛ-10 ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-3.2 ТШЛ-10-1-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-4 ТШЛ-10-5 ТШЛ-НТЗ-10-13 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-03 ТШЛ-10 ТЛК-СТ-10-ТШЛП-2 -
ТПЛ-СВЭЛ-10-2(3,4) ТПЛ-10-М ТОЛ-НТЗ-10-41 ТПЛ-10-5 ТПЛ-СЭЩ-10-81 ТПЛ-10с, ТПЛМ-10, ТПЛУ-10 ТЛК-СТ-10-ТПЛ (ТПЛ-10с) -
ТПОЛ-СВЭЛ-10-2(3,4) ТПОЛ-10 ТПЛ-НТЗ-10 ТЛП-10-3 М1 исполнения В ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31 ТПК-10 ; ТПОЛ-10 ТЛК-СТ-10-ТПК (ТПК-10) TTR 4x.xx; GDS 12
ТПОЛ-СВЭЛ-10М-2(3,4) ТПОЛ-10М - ТЛП-10-2 М1 исполнения В ТПЛ-СЭЩ-10-51,71 - - -
ТОЛ-СВЭЛ-10-1 ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) ТОЛ-10 ТЛК-СТ-10-7 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-2 ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-21-1 (24-1) - ТЛК-СТ-10-8 -
ТОЛ-СВЭЛ-10-7 ТОЛ-10-I-8, ТОЛ-10-М-3 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) - - TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-8 ТОЛ-10-I-7, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) - - ТЛК-СТ-10-7 -
ТОЛ-СВЭЛ-10М-9 ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-21-1 (24-1) - ТЛК-СТ-10-8 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ- 10М-11.1(11.2) ТОЛ-10-11, ТОЛ-10-9 ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 (М11, М13, М15) ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - ТЛК-СТ-10-15 TPU 4х.11 (5х.11, 7х.51); GIS 12
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-10М-12.1 (12.2) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-13 (узк 4х обм) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М3 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-11 (12, 12.1, 12.2) TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12
ТОЛ-СВЭЛ-10М-14.1 (14.2) ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 (М12, М14, М16) ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - - TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-15.1 (15.2) ТОЛ-10-IМ-3, ТОЛ- 10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) ТОЛ-10-IМ-4 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М4 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-12М1 TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12
ТОЛ-СВЭЛ-10М-17.1 ТОЛ-10-I-12; ТОЛ-10-I-14 - ТЛО-10 - - - TPU 4х.32 (5х.32, 6х.12); GSWS12D
ТОЛ-СВЭЛ-10М-17.2 ТОЛ-10-I-15 - ТЛО-10 - - - -
ТОЛ-СВЭЛ-10М-18.1 (18.2) - ТОЛ-НТЗ-10-01-11,12 ТЛО-10 ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) - - TPU 4х.12 (5х.12); GIS 12
ТОЛ-СВЭЛ-10М-19.1 - - ТЛО-10 - - TPU 4х.14 (5х.14); GIS 12
ТОЛ-СВЭЛ-10М-20 (21) ТОЛ-10-8 ТОЛ-НТЗ-10-31 - ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-22 (23) - - - - - ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) -
ТОЛ-СВЭЛ-10М-24 - - - ТОЛ-СЭЩ-10-201-11-2 (41-2) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-25 ТОЛ-10-М-2 (3,4) ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М7, М9) - - ТЛК-СТ-10-7 (8(3), 13) TPU 4х.41 (6х.11,6х21); GSWS12D
ТОЛ-СВЭЛ-35-2.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-35-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-35-3.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-4.1 (4.2) ТЛК-35-2 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-5.1 (5.2) - ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1.2 -
ТОЛ-СВЭЛ-35 III-2.1(2.2) ТОЛ-35 III-II(II-1) - - ТОЛ-СЭЩ-35-IV-01 (04, 14) ТЛК-35-2 ТЛК-35-2.1 (2.2; 3.1) -
ТОЛ-СВЭЛ-35 III-3.1(3.2) ТОЛ-35 III-III(III-1) - - ТОЛ-СЭЩ-35-IV-02 (05, 15) ТЛК-35-3 ТЛК-35-2.1 (2.2) -
ТОЛ-СВЭЛ-35 III-4.1(4.2) ТОЛ-35 III -4 (V-4-1) - - ТОЛ-СЭЩ-35-IV-03 (06, 16) ТЛК-35-4 - -
ТОЛ-СВЭЛ-35 III-5.1(5.2) ТОЛ-35 III -5 (V-5-1) - - - ТЛК-35-5 - -
ТОЛ-СВЭЛ-35 IIIМ ТОЛ-35 III-7.2 ТОЛ-НТЗ-35-IV-11 ТЛ-ЭК-35 М1 (М2) ТОЛ-СЭЩ-35-IV-21 ТЛК-35-3.1 - TPO 7x.xx, GIF 40,5
ТВ-СВЭЛ-35(110,220)-IX ТВ-35(110,220)-IX - ТВ-ЭК 35(110,220) М3 ТВЛ-СЭЩ-35 - - -
