Измерительный трансформатор напряжения ТШЛ-СВЭЛ-0,66

Трансформаторы тока ТШЛ-СВЭЛ-0,66 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 0,66 кВ и является комплектующим изделием. Устанавливаются непосредственно на шину токопровода.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение — любое.
Изготовлены согласно техническим условиям 0ЭТ.591.009 ТУ

Измерительный трансформатор напряжения ТШЛ-СВЭЛ-0,66
Измерительный трансформатор напряжения ТШЛ-СВЭЛ-0,66
Измерительный трансформатор напряжения ТШЛ-СВЭЛ-0,66
Измерительный трансформатор напряжения ТШЛ-СВЭЛ-0,66

Описание

Описание

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Описание конструкции

Трансформаторы тока ТШЛ-СВЭЛ-0,66 однофазные, по принципу конструкции являются шинными, с литой изоляцией.

Трансформатор содержит одну вторичную обмотку, расположенную на магнитопроводе. Первичной обмоткой трансформатора служит шина распределительного устройства, проходящая через внутреннее окно прямоугольного сечения.

Выводы вторичных обмоток расположены в верхней части литого блока и пломбируются защитной крышкой.

Особенности конструкции

Номинальная нагрузка вторичной обмотки до 30 В·А.

Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Технические данные

Технические данные
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТШЛ-СВЭЛ-0,66
Наименование параметра Значение
Номер конструктивного исполнения 1(2) 2.1
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,8
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 300; 400; 500; 600; 750;
800; 1000; 1200; 1500;
2000
  2500; 3000; 4000;5000
Класс точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5Р; 10Р
Номинальная вторичная нагрузка, В*А:
вторичной обмотки для измерений
при cos φ = 1 1; 2; 2,5
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 50
Номинальный коэффициент безопасности приборов обмотки для измерений**, не более   от 2 до 30
* Для трансформаторов, предназначенных для поставок на экспорт.
** Значения коэффициента безопасности приборов вторичной обмотки для измерений приведены при стандартном значении номинальной вторичной нагрузки.
Значение вторичных нагрузок, вторичного тока, коэффициента безопасности приборов вторичной обмотки для измерений, количество вторичных обмоток, классы точности уточняются в заказе.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе

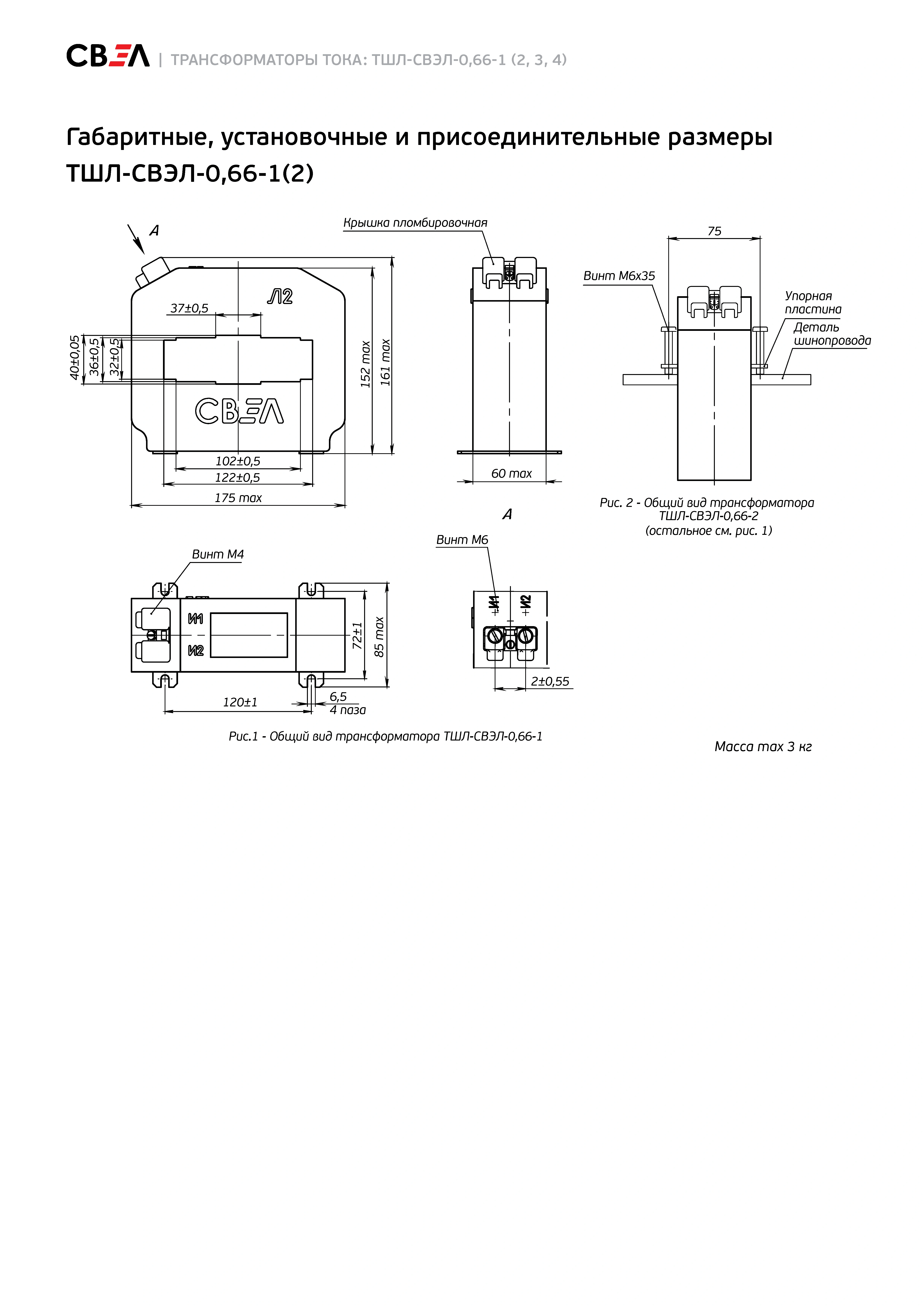

Чертежи

Чертежи

Таблица заменяемости

Таблица заменяемости

Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.

ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТШЛ-СВЭЛ-0,66-1 ТШЛ-0,66-III - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-II-3 -
ТШЛ-СВЭЛ-0,66-2 ТШЛ-0,66-I, II - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-I -
ТЗЛК-СВЭЛ-0,66 ТЗЛК-0,66 ТЗЛК-НТЗ-0,66 ТЗЛК-0,66 ТЗЛК-СЭЩ-0,66 - ТДЗЛК-0,66 -
ТШЛ-СВЭЛ-10-2.1 ТШЛ-10 ТШЛ-НТЗ-10-11 ТЛП-10-1 М1 ТШЛ-СЭЩ-10-01 ТШЛ-10 ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-2.2 ТШЛ-10-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-3.1 ТШЛ-10-1 ТШЛ-НТЗ-10-12 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-02 ТШЛ-10 ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-3.2 ТШЛ-10-1-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-4 ТШЛ-10-5 ТШЛ-НТЗ-10-13 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-03 ТШЛ-10 ТЛК-СТ-10-ТШЛП-2 -
ТПЛ-СВЭЛ-10-2(3,4) ТПЛ-10-М ТОЛ-НТЗ-10-41 ТПЛ-10-5 ТПЛ-СЭЩ-10-81 ТПЛ-10с, ТПЛМ-10, ТПЛУ-10 ТЛК-СТ-10-ТПЛ (ТПЛ-10с) -
ТПОЛ-СВЭЛ-10-2(3,4) ТПОЛ-10 ТПЛ-НТЗ-10 ТЛП-10-3 М1 исполнения В ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31 ТПК-10 ; ТПОЛ-10 ТЛК-СТ-10-ТПК (ТПК-10) TTR 4x.xx; GDS 12
ТПОЛ-СВЭЛ-10М-2(3,4) ТПОЛ-10М - ТЛП-10-2 М1 исполнения В ТПЛ-СЭЩ-10-51,71 - - -
ТОЛ-СВЭЛ-10-1 ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) ТОЛ-10 ТЛК-СТ-10-7 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-2 ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-21-1 (24-1) - ТЛК-СТ-10-8 -
ТОЛ-СВЭЛ-10-7 ТОЛ-10-I-8, ТОЛ-10-М-3 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) - - TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-8 ТОЛ-10-I-7, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) - - ТЛК-СТ-10-7 -
ТОЛ-СВЭЛ-10М-9 ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-21-1 (24-1) - ТЛК-СТ-10-8 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ- 10М-11.1(11.2) ТОЛ-10-11, ТОЛ-10-9 ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 (М11, М13, М15) ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - ТЛК-СТ-10-15 TPU 4х.11 (5х.11, 7х.51); GIS 12
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-10М-12.1 (12.2) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-13 (узк 4х обм) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М3 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-11 (12, 12.1, 12.2) TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12
ТОЛ-СВЭЛ-10М-14.1 (14.2) ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 (М12, М14, М16) ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - - TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-15.1 (15.2) ТОЛ-10-IМ-3, ТОЛ- 10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) ТОЛ-10-IМ-4 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М4 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-12М1 TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12
ТОЛ-СВЭЛ-10М-17.1 ТОЛ-10-I-12; ТОЛ-10-I-14 - ТЛО-10 - - - TPU 4х.32 (5х.32, 6х.12); GSWS12D
ТОЛ-СВЭЛ-10М-17.2 ТОЛ-10-I-15 - ТЛО-10 - - - -
ТОЛ-СВЭЛ-10М-18.1 (18.2) - ТОЛ-НТЗ-10-01-11,12 ТЛО-10 ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) - - TPU 4х.12 (5х.12); GIS 12
ТОЛ-СВЭЛ-10М-19.1 - - ТЛО-10
- - TPU 4х.14 (5х.14); GIS 12
ТОЛ-СВЭЛ-10М-20 (21) ТОЛ-10-8 ТОЛ-НТЗ-10-31 - ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-22 (23) - - - - - ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) -
ТОЛ-СВЭЛ-10М-24 - - - ТОЛ-СЭЩ-10-201-11-2 (41-2) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-25 ТОЛ-10-М-2 (3,4) ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М7, М9) - - ТЛК-СТ-10-7 (8(3), 13) TPU 4х.41 (6х.11,6х21); GSWS12D
ТОЛ-СВЭЛ-35-2.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-35-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-35-3.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-4.1 (4.2) ТЛК-35-2 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-5.1 (5.2) - ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1.2 -
ТОЛ-СВЭЛ-35 III-2.1(2.2) ТОЛ-35 III-II(II-1) - - ТОЛ-СЭЩ-35-IV-01 (04, 14) ТЛК-35-2 ТЛК-35-2.1 (2.2; 3.1) -
ТОЛ-СВЭЛ-35 III-3.1(3.2) ТОЛ-35 III-III(III-1) - - ТОЛ-СЭЩ-35-IV-02 (05, 15) ТЛК-35-3 ТЛК-35-2.1 (2.2) -
ТОЛ-СВЭЛ-35 III-4.1(4.2) ТОЛ-35 III -4 (V-4-1) - - ТОЛ-СЭЩ-35-IV-03 (06, 16) ТЛК-35-4 - -
ТОЛ-СВЭЛ-35 III-5.1(5.2) ТОЛ-35 III -5 (V-5-1) - - - ТЛК-35-5 - -
ТОЛ-СВЭЛ-35 IIIМ ТОЛ-35 III-7.2 ТОЛ-НТЗ-35-IV-11 ТЛ-ЭК-35 М1 (М2) ТОЛ-СЭЩ-35-IV-21 ТЛК-35-3.1 - TPO 7x.xx, GIF 40,5
ТВ-СВЭЛ-35(110,220)-IX ТВ-35(110,220)-IX - ТВ-ЭК 35(110,220) М3 ТВЛ-СЭЩ-35 - - -
