Описание

Назначение и область применения

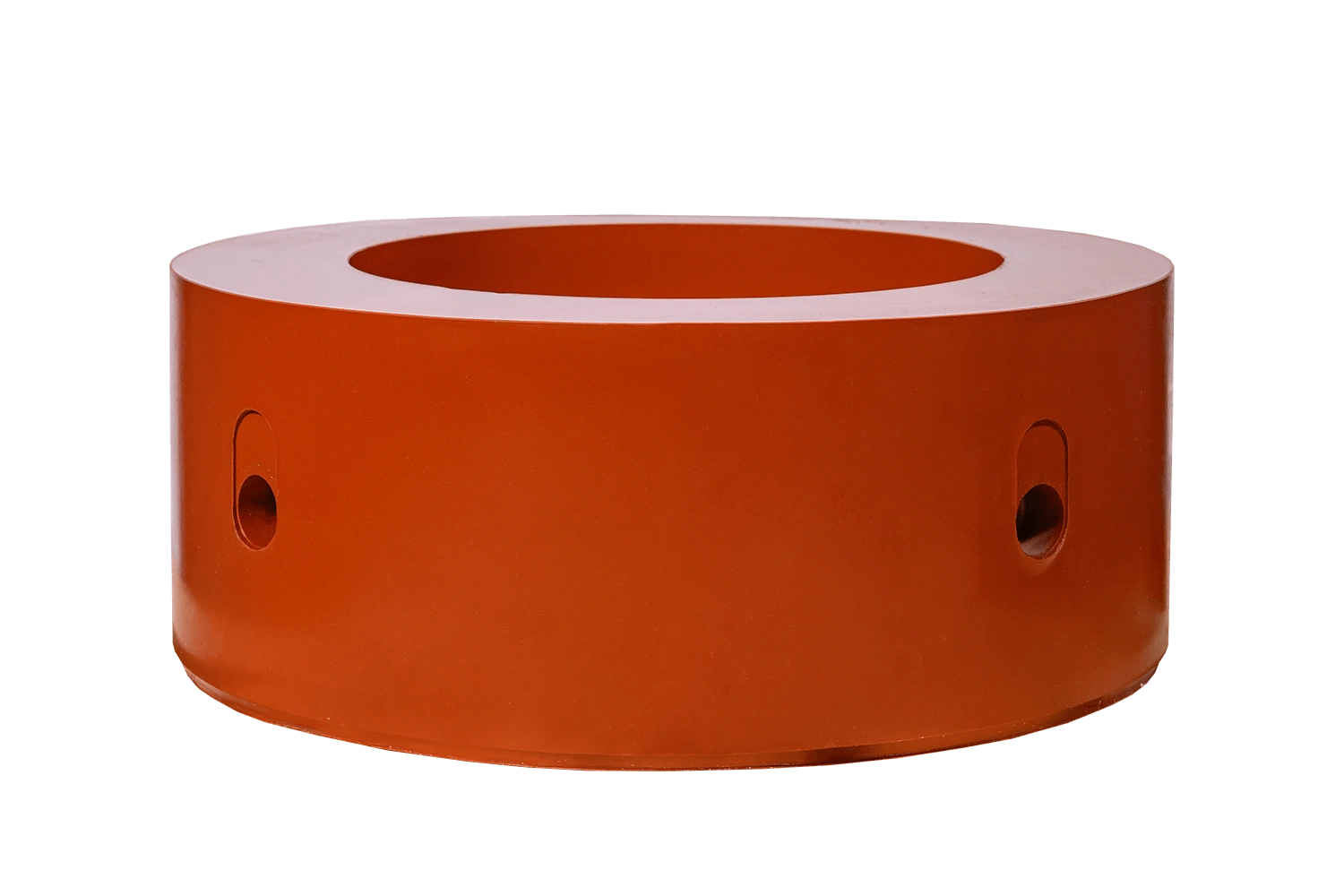

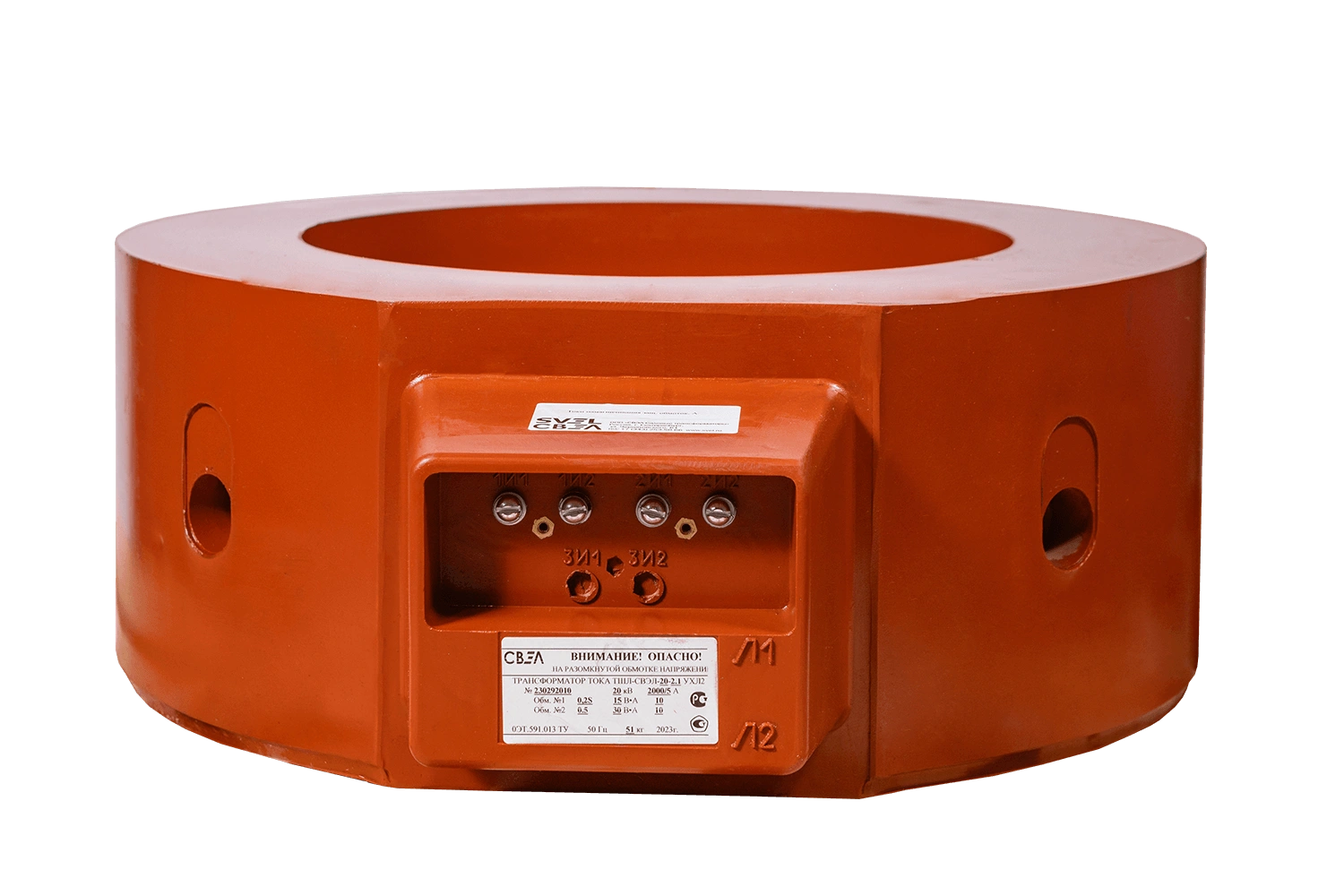

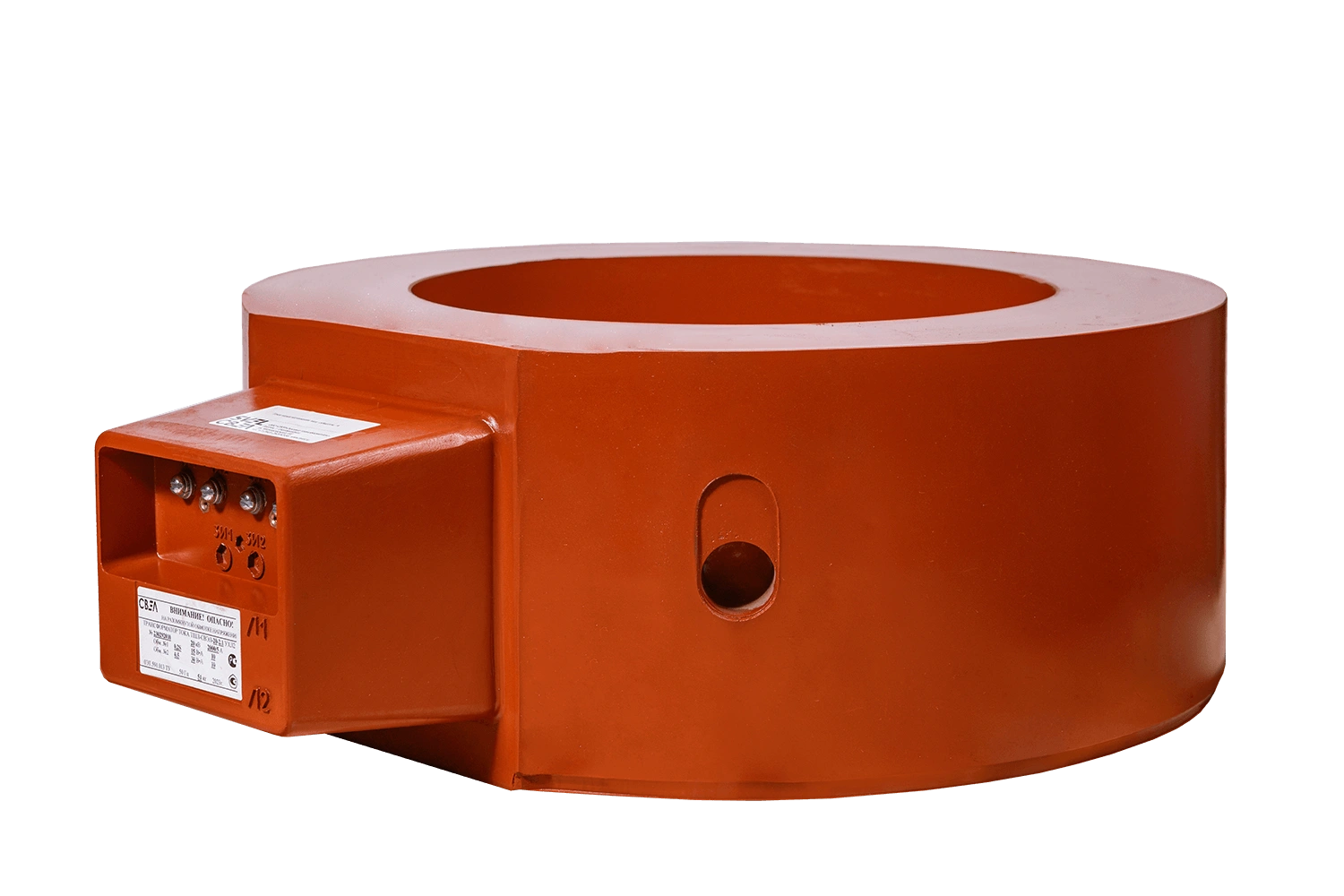

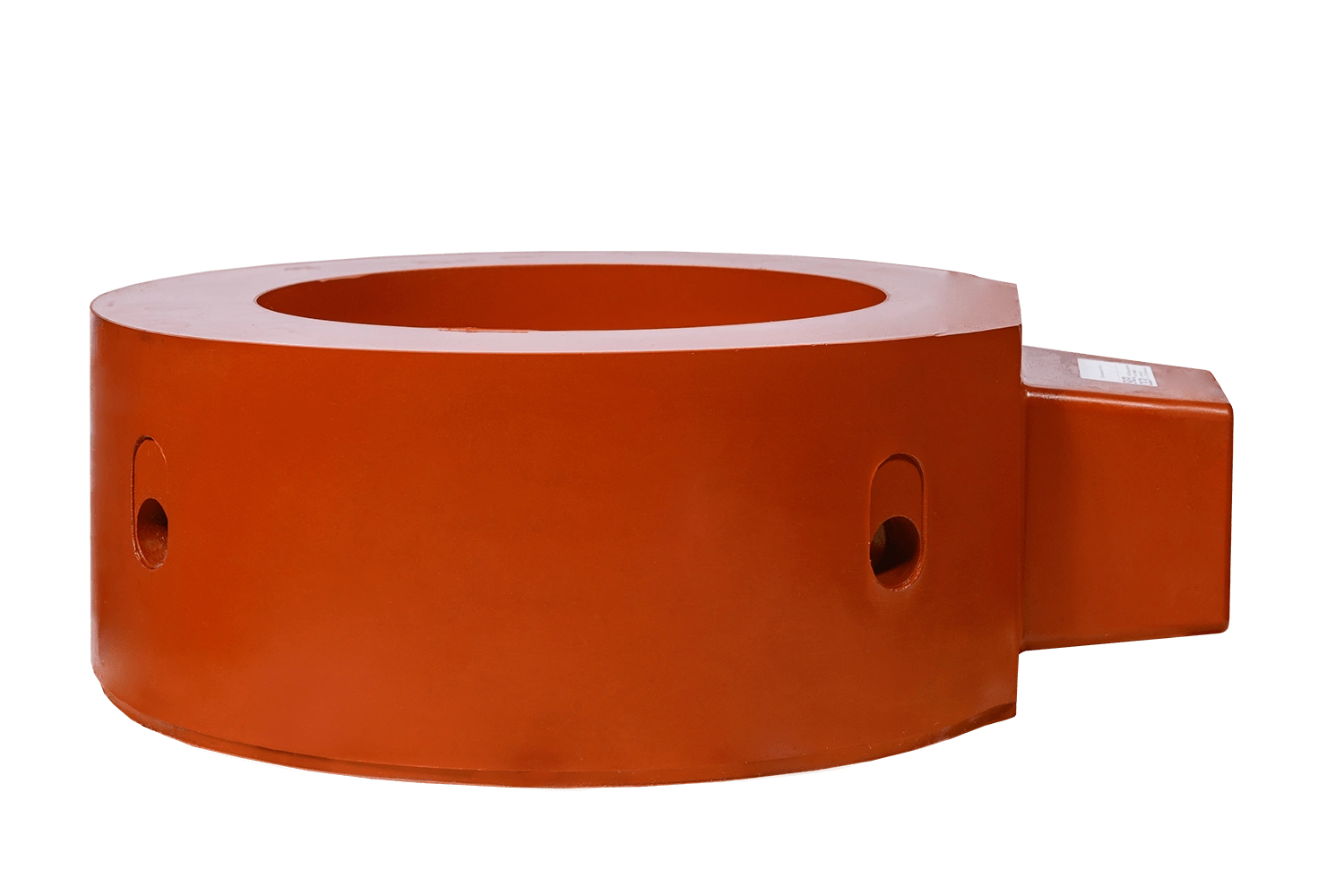

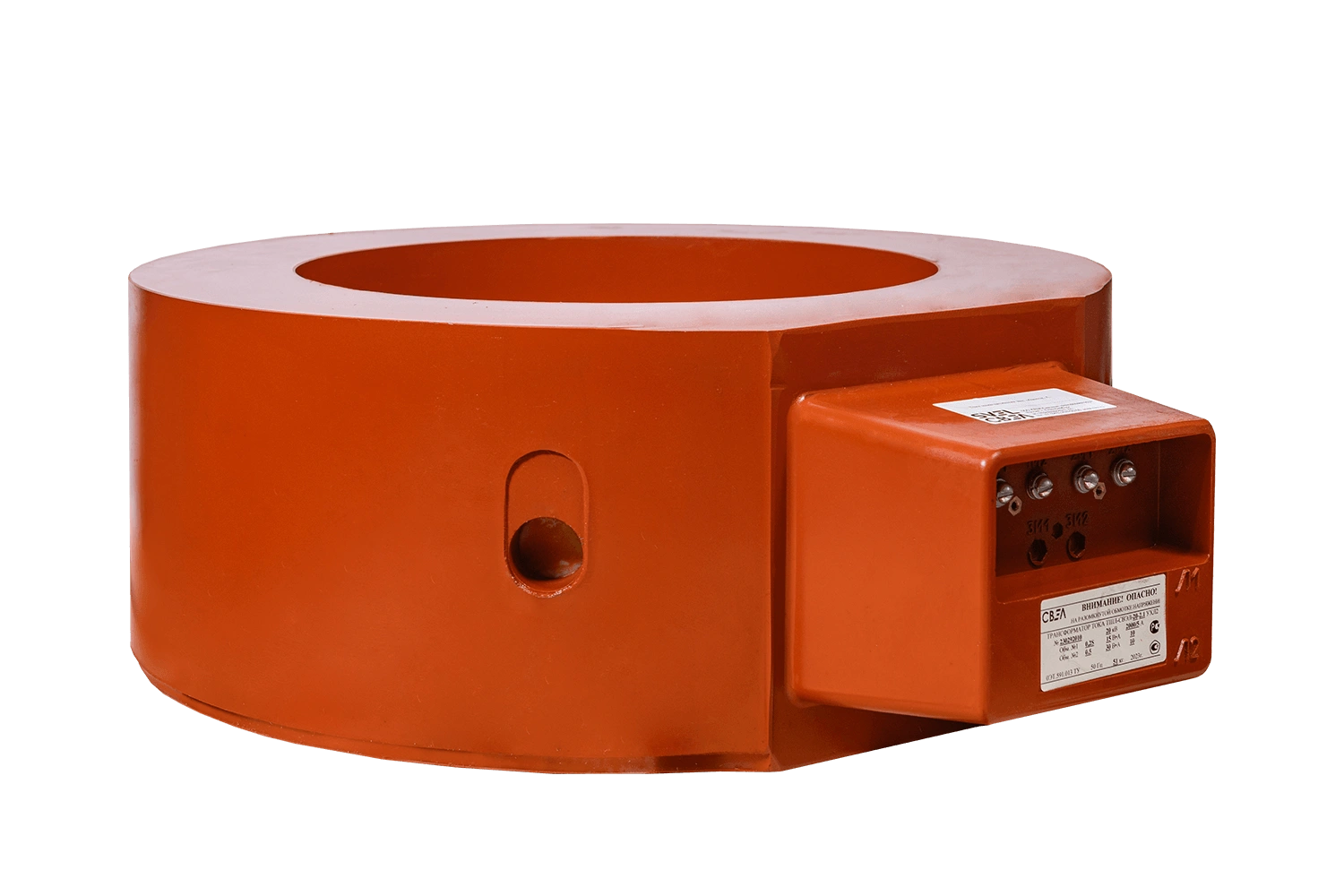

Трансформаторы тока ТШЛ-СВЭЛ-20 однофазные, по принципу конструкции являются шинными, с литой изоляцией.

Первичной обмоткой трансформатора служит шина распределительного устройства, проходящая через внутреннее окно.

Особенности конструкции

Трансформаторы тока изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.

По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток.

Длина выводов вторичных обмоток из гибкого многожильного провода оговаривается в заказе.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Технические данные

Технические параметры ТШЛ-СВЭЛ-20 представлены в таблицах ниже:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТШЛ-СВЭЛ-20-2(3, 4, 5)
Наименование параметра	Значение
Номер конструктивного исполнения	2	3	4	5
Номинальное напряжение, кВ	20
Наибольшее рабочее напряжение, кВ	24
Номинальная частота переменного тока, Гц	50; 60*
Номинальный вторичный ток, А	1; 5
Номинальный первичный ток, А	800; 1000; 1500; 3000;4000; 5000;6000;8000;10000; 12000; 14000;15000;16000;18000
Количество вторичных обмоток	2	3	4	6
Класс точности вторичной обмотки:
для измерений	0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты	5Р; 10Р
Номинальная вторичная нагрузка, В*А
вторичной обмотки для измерений:
при cos φ = 1	1; 2; 2,5
при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30
вторичной обмотки для защиты:
при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30
Трехсекундный ток термической стойкости, кА, при номинальных первичных токах, А
800-10000	120
12000-18000	190
Номинальная предельная кратность обмотки для защиты, не менее	от 2 до 40
Номинальный коэффициент безопасности приборов обмотки для измерений, не более	от 2 до 40

* Для трансформаторов, предназначенных для поставок на экспорт.
Значение вторичных нагрузок, вторичного тока, коэффициента безопасности приборов, классы точности, уточняются в заказе.
Жирным шрифтом выделены стандартные значения.

ТШЛ-СВЭЛ-20-2 (3; 4; 5)
Тип трансформатора	Номинальный первичный ток, А	Размеры, мм					Масса max, кг
Тип трансформатора	Номинальный первичный ток, А	D	d	H	L	h	Масса max, кг
ТШЛ-СВЭЛ-20-2.1	800-10000	520	340	200	625	25	60
ТШЛ-СВЭЛ-20-3.1				260			81
ТШЛ-СВЭЛ-20-4.1				300			120
ТШЛ-СВЭЛ-20-5.1				360			160
ТШЛ-СВЭЛ-20-2.2	12000	680	470	200	745	35	91
ТШЛ-СВЭЛ-20-3.2				260			120
ТШЛ-СВЭЛ-20-4.2				300			150
ТШЛ-СВЭЛ-20-5.2				360			180
ТШЛ-СВЭЛ-20-2.3	14000-18000	830	600	200	880		130
ТШЛ-СВЭЛ-20-3.3				260			170
ТШЛ-СВЭЛ-20-4.3				300			200
ТШЛ-СВЭЛ-20-5.3				360			250

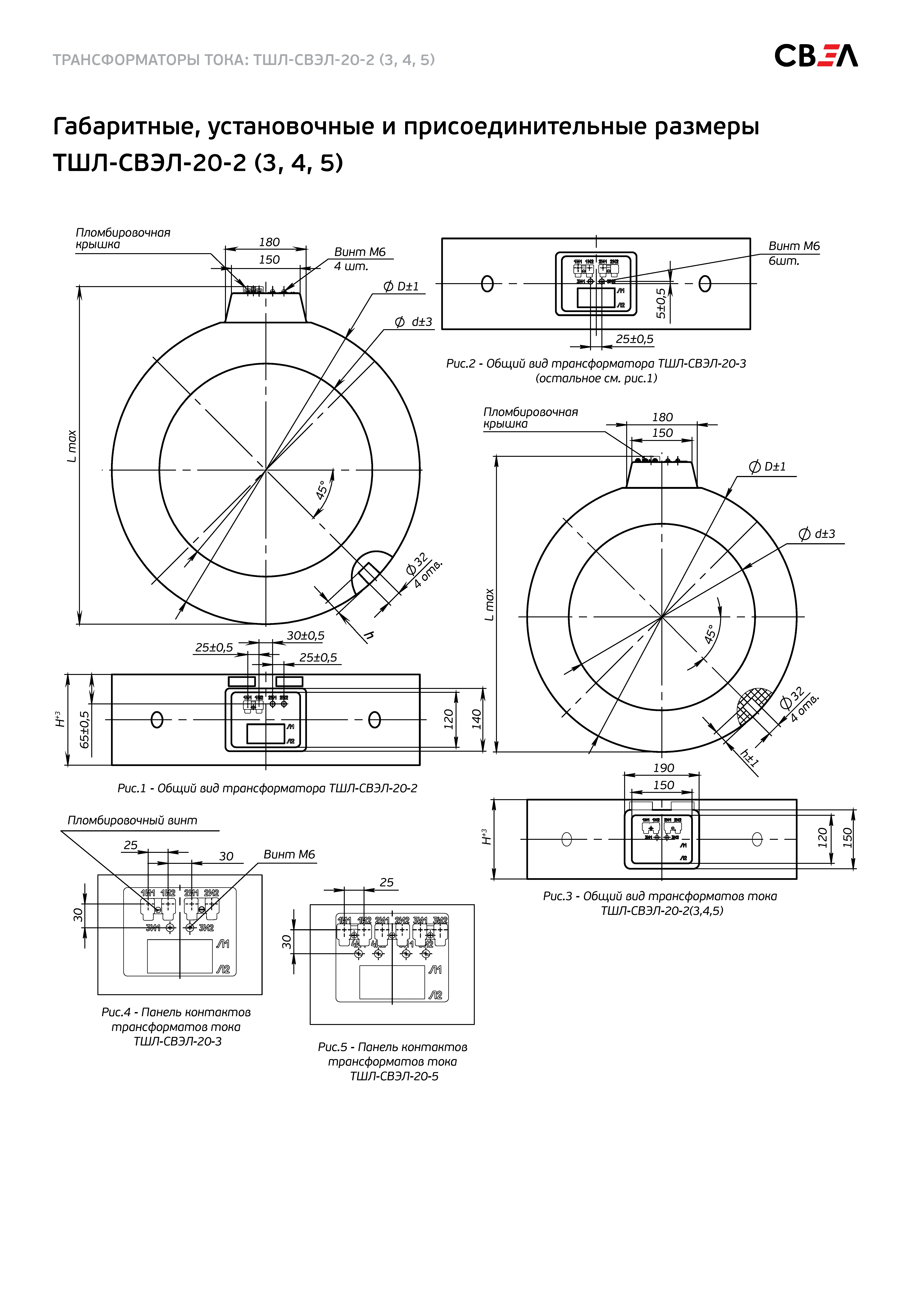

Чертежи

Таблица заменяемости

Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.

ТАБЛИЦА АНАЛОГОВ
СВЭЛ	СЗТТ	НТЗВ	Электрощит-К	СЭЩ	Кентауский трансформаторный завод	ОЭНТ	ABB, RITZ
ТШЛ-СВЭЛ-0,66-1	ТШЛ-0,66-III	-	-	ТШЛ-СЭЩ-0,66	ТШЛ-0,66с	ТТ-0,66-ТШЛ-II-3	-
ТШЛ-СВЭЛ-0,66-2	ТШЛ-0,66-I, II	-	-	ТШЛ-СЭЩ-0,66	ТШЛ-0,66с	ТТ-0,66-ТШЛ-I	-
ТЗЛК-СВЭЛ-0,66	ТЗЛК-0,66	ТЗЛК-НТЗ-0,66	ТЗЛК-0,66	ТЗЛК-СЭЩ-0,66	-	ТДЗЛК-0,66	-
ТШЛ-СВЭЛ-10-2.1	ТШЛ-10	ТШЛ-НТЗ-10-11	ТЛП-10-1 М1	ТШЛ-СЭЩ-10-01	ТШЛ-10	ТЛК-СТ-10-ТШЛП	-
ТШЛ-СВЭЛ-10-2.2	ТШЛ-10-2	ТШЛ-НТЗ-10-21	ТЛП-10-1 М3	ТШЛ-СЭЩ-10-04	-	ТЛК-СТ-10-ТШЛП	-
ТШЛ-СВЭЛ-10-3.1	ТШЛ-10-1	ТШЛ-НТЗ-10-12	ТЛП-10-1 М1 (М2)	ТШЛ-СЭЩ-10-02	ТШЛ-10	ТЛК-СТ-10-ТШЛП-1	-
ТШЛ-СВЭЛ-10-3.2	ТШЛ-10-1-2	ТШЛ-НТЗ-10-21	ТЛП-10-1 М3	ТШЛ-СЭЩ-10-04	-	ТЛК-СТ-10-ТШЛП-1	-
ТШЛ-СВЭЛ-10-4	ТШЛ-10-5	ТШЛ-НТЗ-10-13	ТЛП-10-1 М1 (М2)	ТШЛ-СЭЩ-10-03	ТШЛ-10	ТЛК-СТ-10-ТШЛП-2	-
ТПЛ-СВЭЛ-10-2(3,4)	ТПЛ-10-М	ТОЛ-НТЗ-10-41	ТПЛ-10-5	ТПЛ-СЭЩ-10-81	ТПЛ-10с, ТПЛМ-10, ТПЛУ-10	ТЛК-СТ-10-ТПЛ (ТПЛ-10с)	-
ТПОЛ-СВЭЛ-10-2(3,4)	ТПОЛ-10	ТПЛ-НТЗ-10	ТЛП-10-3 М1 исполнения В	ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31	ТПК-10 ; ТПОЛ-10	ТЛК-СТ-10-ТПК (ТПК-10)	TTR 4x.xx; GDS 12
ТПОЛ-СВЭЛ-10М-2(3,4)	ТПОЛ-10М	-	ТЛП-10-2 М1 исполнения В	ТПЛ-СЭЩ-10-51,71	-	-	-
ТОЛ-СВЭЛ-10-1	ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2	ТОЛ- НТЗ-21,22,23,24,25.26	ТЛО-10 М5 (М6 - М10)	ТОЛ-СЭЩ-10-11-1 (14-1)	ТОЛ-10	ТЛК-СТ-10-7	TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-2	ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10	-	ТЛО-10 М5 (М6 - М10)	ТОЛ-СЭЩ-21-1 (24-1)	-	ТЛК-СТ-10-8	-
ТОЛ-СВЭЛ-10-7	ТОЛ-10-I-8, ТОЛ-10-М-3	ТОЛ- НТЗ-21,22,23,24,25.26	ТЛО-10 М5 (М6 - М10)	ТОЛ-СЭЩ-10-11-1 (14-1)	-	-	TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-8	ТОЛ-10-I-7, ТОЛ-10	-	ТЛО-10 М5 (М6 - М10)	-	-	ТЛК-СТ-10-7	-
ТОЛ-СВЭЛ-10М-9	ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4	ТОЛ- НТЗ-21,22,23,24,25.26	ТЛО-10 М5 (М6 - М10)	ТОЛ-СЭЩ-10-21-1 (24-1)	-	ТЛК-СТ-10-8	TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ- 10М-11.1(11.2)	ТОЛ-10-11, ТОЛ-10-9	ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13	ТЛО-10 М1 (М11, М13, М15)	ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М)	-	ТЛК-СТ-10-15	TPU 4х.11 (5х.11, 7х.51); GIS 12

ТАБЛИЦА АНАЛОГОВ
СВЭЛ	СЗТТ	НТЗВ	Электрощит-К	СЭЩ	Кентауский трансформаторный завод	ОЭНТ	ABB, RITZ
ТОЛ-СВЭЛ-10М-12.1 (12.2)	ТОЛ-10-9	ТОЛ-НТЗ-10-01-11,12,13	ТЛО-10 М1	ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84)	-	ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14)	TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-13 (узк 4х обм)	ТОЛ-10-9	ТОЛ-НТЗ-10-01-11,12,13	ТЛО-10 М3	ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74)	-	ТЛК-СТ-10-11 (12, 12.1, 12.2)	TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12
ТОЛ-СВЭЛ-10М-14.1 (14.2)	ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11	ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13	ТЛО-10 М2 (М12, М14, М16)	ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М)	-	-	TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-15.1 (15.2)	ТОЛ-10-IМ-3, ТОЛ- 10-9	ТОЛ-НТЗ-10-01-11,12,13	ТЛО-10 М2	ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84)	-	ТЛК-СТ-10-4М1 (5М, 5М1, 9М1)	TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки)	ТОЛ-10-IМ-4	ТОЛ-НТЗ-10-01-11,12,13	ТЛО-10 М4	ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74)	-	ТЛК-СТ-10-12М1	TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12
ТОЛ-СВЭЛ-10М-17.1	ТОЛ-10-I-12; ТОЛ-10-I-14	-	ТЛО-10	-	-	-	TPU 4х.32 (5х.32, 6х.12); GSWS12D
ТОЛ-СВЭЛ-10М-17.2	ТОЛ-10-I-15	-	ТЛО-10	-	-	-	-
ТОЛ-СВЭЛ-10М-18.1 (18.2)	-	ТОЛ-НТЗ-10-01-11,12	ТЛО-10	ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84)	-	-	TPU 4х.12 (5х.12); GIS 12
ТОЛ-СВЭЛ-10М-19.1	-	-	ТЛО-10		-	-	TPU 4х.14 (5х.14); GIS 12
ТОЛ-СВЭЛ-10М-20 (21)	ТОЛ-10-8	ТОЛ-НТЗ-10-31	-	ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1)	-	ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1)	-
ТОЛ-СВЭЛ-10М-22 (23)	-	-	-	-	-	ТЛК-СТ-10-ТВЛМ (ТВЛМ-10)	-
ТОЛ-СВЭЛ-10М-24	-	-	-	ТОЛ-СЭЩ-10-201-11-2 (41-2)	-	ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1)	-
ТОЛ-СВЭЛ-10М-25	ТОЛ-10-М-2 (3,4)	ТОЛ- НТЗ-21,22,23,24,25.26	ТЛО-10 М5 (М7, М9)	-	-	ТЛК-СТ-10-7 (8(3), 13)	TPU 4х.41 (6х.11,6х21); GSWS12D
ТОЛ-СВЭЛ-35-2.1	ТЛК-35-1	ТОЛ-НТЗ-35-11 (12)	ТЛО-35-М2 (М3-М8)	ТОЛ-СЭЩ-35	-	ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2)	TP 7x.xx, GI 40,5

ТАБЛИЦА АНАЛОГОВ
СВЭЛ	СЗТТ	НТЗВ	Электрощит-К	СЭЩ	Кентауский трансформаторный завод	ОЭНТ	ABB, RITZ
ТОЛ-СВЭЛ-35-3.1	ТЛК-35-1	ТОЛ-НТЗ-35-11 (12)	ТЛО-М2 (М3-М8)	ТОЛ-СЭЩ-35	-	ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2)	TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-4.1 (4.2)	ТЛК-35-2	ТОЛ-НТЗ-35-11 (12)	ТЛО-М2 (М3-М8)	ТОЛ-СЭЩ-35	-	ТЛК-СТ-35-1, ТЛК- СТ-35-1.2	TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-5.1 (5.2)	-	ТОЛ-НТЗ-35-11 (12)	ТЛО-М2 (М3-М8)	ТОЛ-СЭЩ-35	-	ТЛК-СТ-35-1.2	-
ТОЛ-СВЭЛ-35 III-2.1(2.2)	ТОЛ-35 III-II(II-1)	-	-	ТОЛ-СЭЩ-35-IV-01 (04, 14)	ТЛК-35-2	ТЛК-35-2.1 (2.2; 3.1)	-
ТОЛ-СВЭЛ-35 III-3.1(3.2)	ТОЛ-35 III-III(III-1)	-	-	ТОЛ-СЭЩ-35-IV-02 (05, 15)	ТЛК-35-3	ТЛК-35-2.1 (2.2)	-
ТОЛ-СВЭЛ-35 III-4.1(4.2)	ТОЛ-35 III -4 (V-4-1)	-	-	ТОЛ-СЭЩ-35-IV-03 (06, 16)	ТЛК-35-4	-	-
ТОЛ-СВЭЛ-35 III-5.1(5.2)	ТОЛ-35 III -5 (V-5-1)	-	-	-	ТЛК-35-5	-	-
ТОЛ-СВЭЛ-35 IIIМ	ТОЛ-35 III-7.2	ТОЛ-НТЗ-35-IV-11	ТЛ-ЭК-35 М1 (М2)	ТОЛ-СЭЩ-35-IV-21	ТЛК-35-3.1	-	TPO 7x.xx, GIF 40,5
ТВ-СВЭЛ-35(110,220)-IX	ТВ-35(110,220)-IX	-	ТВ-ЭК 35(110,220) М3	ТВЛ-СЭЩ-35	-	-	-
