Описание
Описание
Трансформаторы ТВ-СВЭЛ-35(110, 220)-IX предназначены:
- для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.
Рабочее положение – любое.
Изготовлены согласно техническим условиям 0ЭТ.591.017 ТУ
Трансформаторы тока ТВ-СВЭЛ-35(110, 220)-IX однофазные, по принципу конструкции являются встроенными, с литой изоляцией.
Первичной обмоткой трансформатора служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод, проходящий через внутреннее окно круглого сечения.
Выводы вторичных обмоток, предназначенных для измерения и учета электроэнергии, дополнительно закрываются пломбируемой крышкой.
Панель контактов закрывается крышкой для защиты от атмосферных осадков. По требованию заказчика для обеспечения герметичности возможна поставка трансформаторов с уплотнительными манжетами в месте выхода кабеля подключения из панели контактов.
Особенности конструкции
Трансформаторы изготавливаются с одной или несколькими вторичными обмотками (до шести включительно). Для получения различных коэффициентов трансформации вторичные обмотки могут иметь несколько ответвлений.
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, а также возможно изготовление трансформаторов с установочными размерами, отличными от стандартных.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Технические данные
Технические данные
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-35-IX | |||||
| Коэффициент трансформации | Номинальный класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 100/1 | 1 | 5 | - | 12 | 50* |
| 150/1 | 0,5S | 17 | |||
| 200/1 | 10 | 12 | |||
| 300/1 | 30 | 7 | |||
| 400/1 | 9 | ||||
| 500/1 | 0,2S | 20 | 14 | ||
| 100/5 | 1 | 5 | 11 | ||
| 150/5 | 0,5S | 15 | |||
| 200/5 | 10 | 11 | |||
| 300/5 | 30 | 6 | |||
| 400/5 | 8 | ||||
| 500/5 | 0,2S | 20 | 13 | ||
| 600/5 | 30 | 11 | |||
| 750/5 | 40 | ||||
| 800/5 | 50 | 9 | |||
| 1000/5 | 8 | ||||
| 1200/5 | 100 | 5 | |||
| 1500/5 | 6 | ||||
| 2000/5 | 8 | ||||
| 3000/5 | 11 | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-35-IX | |||||
| Коэффициент трансформации | Номинальный класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 100/1 | 10Р | 3 | 26 | - | (34) |
| 150/1 | 5 | 24 | |||
| 200/1 | 10 | 17 | |||
| 300/1 | 24 | ||||
| 400/1 | 15 | 22 | |||
| 500/1 | 10Р (5Р) | 26 | |||
| 100/5 | 10Р | 3 | 27 | ||
| 150/5 | 5 | 24 | |||
| 200/5 | 10 | 17 | |||
| 300/5 | 24 | ||||
| 400/5 | 15 | 22 | |||
| 500/5 | 10Р (5Р) | 27 | |||
| 600/5 | 20 | 24 | |||
| 750/5 | 29 | ||||
| 800/5 | 31 | ||||
| 1000/5 | 30 | 26 | |||
| 1200/5 | 30 | ||||
| 1500/5 | 50 | 24 | |||
| 2000/5 | 30 | ||||
| 3000/5 | 39 | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-110-IX-1.1(1.2) | |||||
| Коэффициент трансформации | Класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 100/1 | 1 | 3 | - | 11 | 50* |
| 150/1 | 0,5 | 15 | |||
| 200/1 | 5 | 12 | |||
| 300/1 | 0,5S | 10 | 10 | ||
| 400/1 | 20 | 8 | |||
| 500/1 | 20 | - | 9 | ||
| 600/1 | 30 | 8 | |||
| 750/1 | 50 | 7 | |||
| 1000/1 | 0,2S | 30 | 11 | ||
| 200/5 | 0,5 | 10 | 8 | ||
| 300/5 | 0,5S | 10 | |||
| 400/5 | 15 | 9 | |||
| 500/5 | 10 | ||||
| 600/5 | 30 | 8 | |||
| 750/5 | 50 | 6 | |||
| 1000/5 | 0,2S | 30 | 10 | ||
| 1200/5 | 40 | ||||
| 1500/5 | 50 | ||||
| 2000/5 | 75 | ||||
| 3000/5 | 100 | ||||
| 200/5 | 10Р | 5 | 22 | - | |
| 300/5 | 10 | 17 | |||
| 400/5 | 15 | 16 | |||
| 500/5 | 10 | 26 | |||
| 600/5 | 15 | 22 | |||
| 750/5 | 20 | 21 | |||
| 1000/5 | 25 | 22 | |||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-110-IX-2.1(2.2)-6.1(6.2) | |||||
| Коэффициент трансформации | Класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 200/1 | 0,5 | 5 | - | 10 | 50* |
| 300/1 | 0,5S | 10 | |||
| 400/1 | 25 | 8 | |||
| 500/1 | 30 | ||||
| 600/1 | |||||
| 750/1 | 0,2S | 25 | 10 | ||
| 800/1 | |||||
| 1000/1 | 40 | ||||
| 1200/1 | 50 | 8 | |||
| 1500/1 | 75 | ||||
| 2000/1 | 100 | ||||
| 3000/1 | |||||
| 200/1 | 10P | 10 | 13 | - | |
| 300/1 | 19 | ||||
| 400/1 | 15 | 17 | |||
| 500/1 | 10P (5P) | 21 | |||
| 600/1 | 20 | 19 | |||
| 750/1 | 24 | ||||
| 800/1 | 25 | ||||
| 1000/1 | 30 | 21 | |||
| 1200/1 | 19 | ||||
| 1500/1 | 24 | ||||
| 2000/1 | 50 | 19 | |||
| 3000/1 | 27 | ||||
| 200/5 | 0,5 | 5 | 10 | ||
| 300/5 | 0,5S | 10 | |||
| 400/5 | 25 | 8 | |||
| 500/5 | 30 | ||||
| 600/5 | |||||
| 750/5 | 0,2S | 25 | 10 | ||
| 800/5 | |||||
| 1000/5 | 40 | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-110-IX-2.1(2.2)-6.1(6.2) | |||||
| Коэффициент трансформации | Класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 1200/5 | 0,2S | 50 | 27 | 8 | 50* |
| 1500/5 | 75 | ||||
| 2000/5 | 100 | ||||
| 3000/5 | |||||
| 200/5 | 10P | 10 | 13 | - | |
| 300/5 | 19 | ||||
| 400/5 | 15 | 17 | |||
| 500/5 | 10P (5P) | 21 | |||
| 600/5 | 20 | 19 | |||
| 750/5 | 23 | ||||
| 800/5 | 24 | ||||
| 1000/5 | 30 | 20 | |||
| 1200/5 | 24 | ||||
| 1500/5 | 29 | ||||
| 2000/5 | 50 | 23 | |||
| 3000/5 | 29 | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-110-IX-3 | |||||
| Коэффициент трансформации | Класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 300/1 | 0,5S | 10 | - | 10 | 50* |
| 400/1 | 25 | 8 | |||
| 500/1 | 50 | 5 | |||
| 600/1 | 50 | ||||
| 0,2S | 10 | 19 | |||
| 750/1 | 0,5S | 50 | 7 | ||
| 0,2S | 15 | 16 | |||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-110-IX-3 | |||||
| Коэффициент трансформации | Класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальная предельная кратность вторичных обмоток для защиты | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 1000/1 | 0,5S | 50 | - | 8 | 50* |
| 0,2S | 30 | 12 | |||
| 1200/1 | 50 | 9 | |||
| 300/1 | 10P | 10 | 23 | - | |
| 400/1 | 15 | 21 | |||
| 500/1 | 26 | ||||
| 600/1 | 20 | 23 | |||
| 750/1 | 25 | ||||
| 1000/1 | 30 | 25 | |||
| 1200/1 | 30 | ||||
| 300/5 | 0,5S | 10 | - | 10 | |
| 400/5 | 25 | 7 | |||
| 500/5 | 50 | 6 | |||
| 600/5 | 5 | ||||
| 0,2S | 10 | 16 | |||
| 750/5 | 0,5S | 50 | 6 | ||
| 0,2S | 15 | 14 | |||
| 1000/5 | 0,5S | 50 | 8 | ||
| 0,2S | 30 | 10 | |||
| 1200/5 | 50 | 8 | |||
| 1500/5 | 9 | ||||
| 2000/5 | 100 | 7 | |||
| 300/5 | 10P | 10 | 27 | - | |
| 400/5 | 15 | 25 | |||
| 500/5 | 30 | ||||
| 600/5 | 10P | 20 | 27 | ||
| 750/5 | 25 | ||||
| 1000/5 | 30 | 24 | |||
| 1200/5 | 28 | ||||
| 1500/5 | 33 | ||||
| 2000/5 | 41 | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВ-СВЭЛ-220-IX | ||||
| Коэффициент трансформации | Класс точности | Вторичная нагрузка при cos φ = 0,8, В•А | Номинальный коэффициент безопасности приборов вторичных обмоток для измерения | Трехсекундный ток термической стойкости, кА (кратность) |
| 200/1 | 0,5 | 5 | 37 | 50* |
| 300/1 | 0,5S | 10 | 29 | |
| 400/1 | 20 | 20 | ||
| 500/1 | 30 | 17 | ||
| 600/1 | 50 | 13 | ||
| 750/1 | 16 | |||
| 1000/1 | 0,2S | 25 | 34 | |
| 1200/1 | 40 | 27 | ||
| 1500/1 | 50 | |||
| 2000/1 | 34 | |||
| 200/5 | 0,5 | 5 | 31 | |
| 300/5 | 0,5S | 10 | 25 | |
| 400/5 | 20 | 18 | ||
| 500/5 | 30 | 16 | ||
| 600/5 | 50 | 12 | ||
| 750/5 | 14 | |||
| 1000/5 | 0,2S | 25 | 32 | |
| 1200/5 | 40 | 26 | ||
| 1500/5 | 50 | |||
| 2000/5 | 31 | |||
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТВ-СВЭЛ-35-IX (1.1 - 6.1) | |||||
| Исполнение трансформатора | Количество обмоток (не более) | Размеры, мм | Масса max, кг | Рис. | |
| Н1 | Н | ||||
| ТВ-СВЭЛ-35-IX-1.1 | 1 | 90 | 145 | 35 | 1, 2 |
| ТВ-СВЭЛ-35-IX-2.1 | 2 | 165 | 220 | 70 | 3, 4 |
| ТВ-СВЭЛ-35-IX-3.1 | 3 | 235 | 290 | 105 | |
| ТВ-СВЭЛ-35-IX-4.1 | 4 | 305 | 360 | 140 | |
| ТВ-СВЭЛ-35-IX-5.1 | 5 | 375 | 430 | 170 | |
| ТВ-СВЭЛ-35-IX-6.1 | 6 | 445 | 500 | 205 | |
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТВ-СВЭЛ-110-IX | |||||||
| Исполнение трансформатора | Количество обмоток (не более) | Размеры, мм | Масса max, кг | Рис. | |||
| D | d | H1 | H | ||||
| ТВ-СВЭЛ-110-IX-1.1 | 1 | 550 | 420 | 120 | 140 | 35 | 1, 3 |
| ТВ-СВЭЛ-110-IX-1.2 | 255 | 2, 3 | |||||
| ТВ-СВЭЛ-110-IX-2.1 | 2 | 570 | 395 | 150 | 185 | 55 | 4, 6, 7 |
| 200 | 235 | 70 | |||||
| ТВ-СВЭЛ-110-IX-3.1 | 3 | 250 | 285 | 95 | |||
| ТВ-СВЭЛ-110-IX-4.1 | 4 | 300 | 335 | 125 | |||
| ТВ-СВЭЛ-110-IX-5.1 | 5 | 350 | 385 | 155 | 4, 6, 8 | ||
| ТВ-СВЭЛ-110-IX-6.1 | 6 | 400 | 435 | 180 | |||
| ТВ-СВЭЛ-110-IX-2.2 | 2 | 150 | 260 | 55 | 5, 6, 7 | ||
| 200 | 310 | 70 | |||||
| ТВ-СВЭЛ-110-IX-3.2 | 3 | 250 | 360 | 95 | |||
| ТВ-СВЭЛ-110-IX-4.2 | 4 | 300 | 410 | 125 | |||
| ТВ-СВЭЛ-110-IX-5.2 | 5 | 350 | 460 | 155 | 5, 6, 8 | ||
| ТВ-СВЭЛ-110-IX-6.2 | 6 | 400 | 510 | 180 | |||
| ТВ-СВЭЛ-110-IX-3 | 3 | 725 | 420 | 145 | 260 | 120 | 9, 10, 11 |

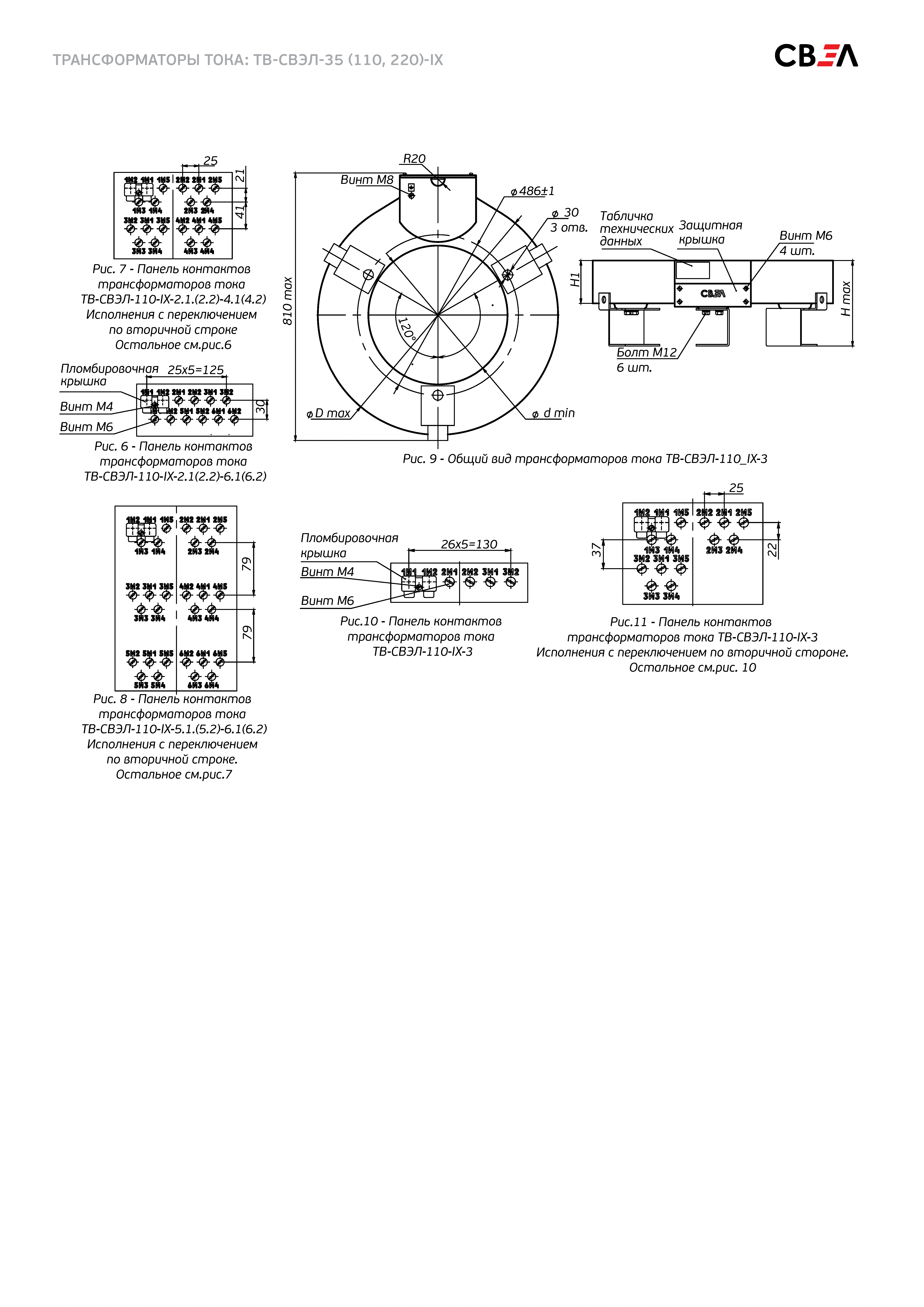

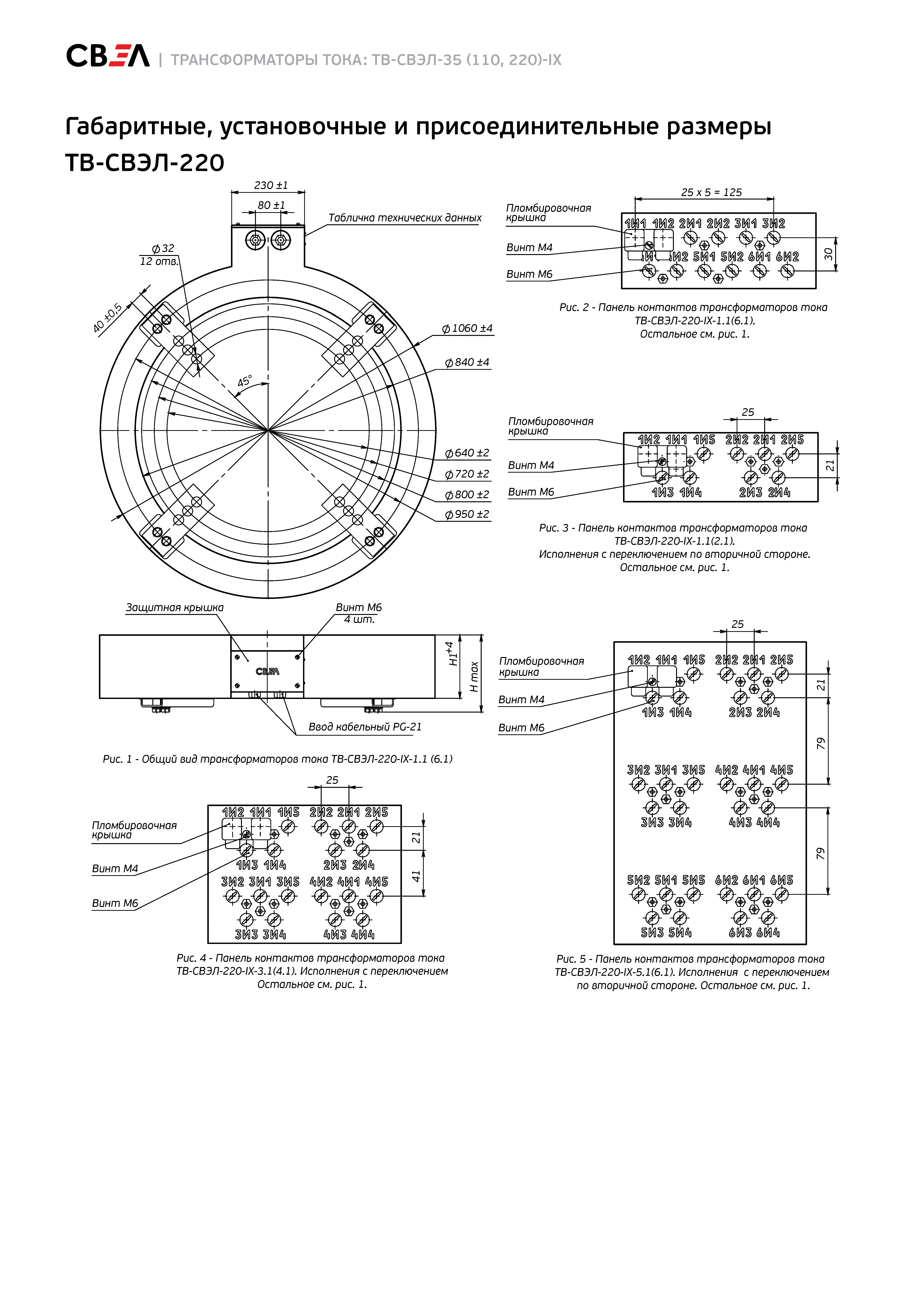

Чертежи
Чертежи
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
Таблица заменяемости
Таблица заменяемости
Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.
| ТАБЛИЦА АНАЛОГОВ | |||||||
| СВЭЛ | СЗТТ | НТЗВ | Электрощит-К | СЭЩ | Кентауский трансформаторный завод | ОЭНТ | ABB, RITZ |
| ТВ-СВЭЛ-35(110,220)-IX | ТВ-35(110,220)-IX | - | ТВ-ЭК 35(110,220) М3 | ТВЛ-СЭЩ-35 | - | - | - |
