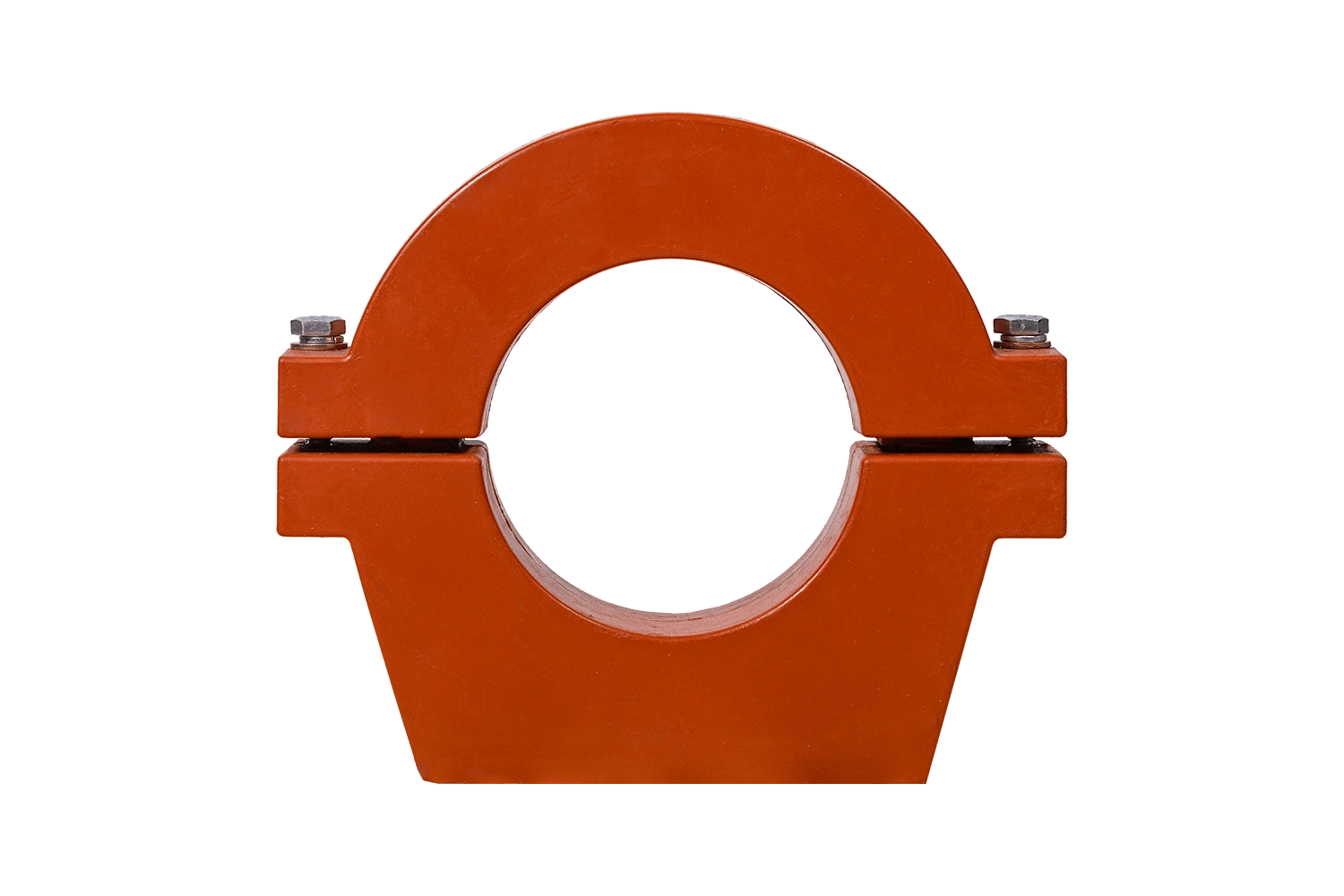

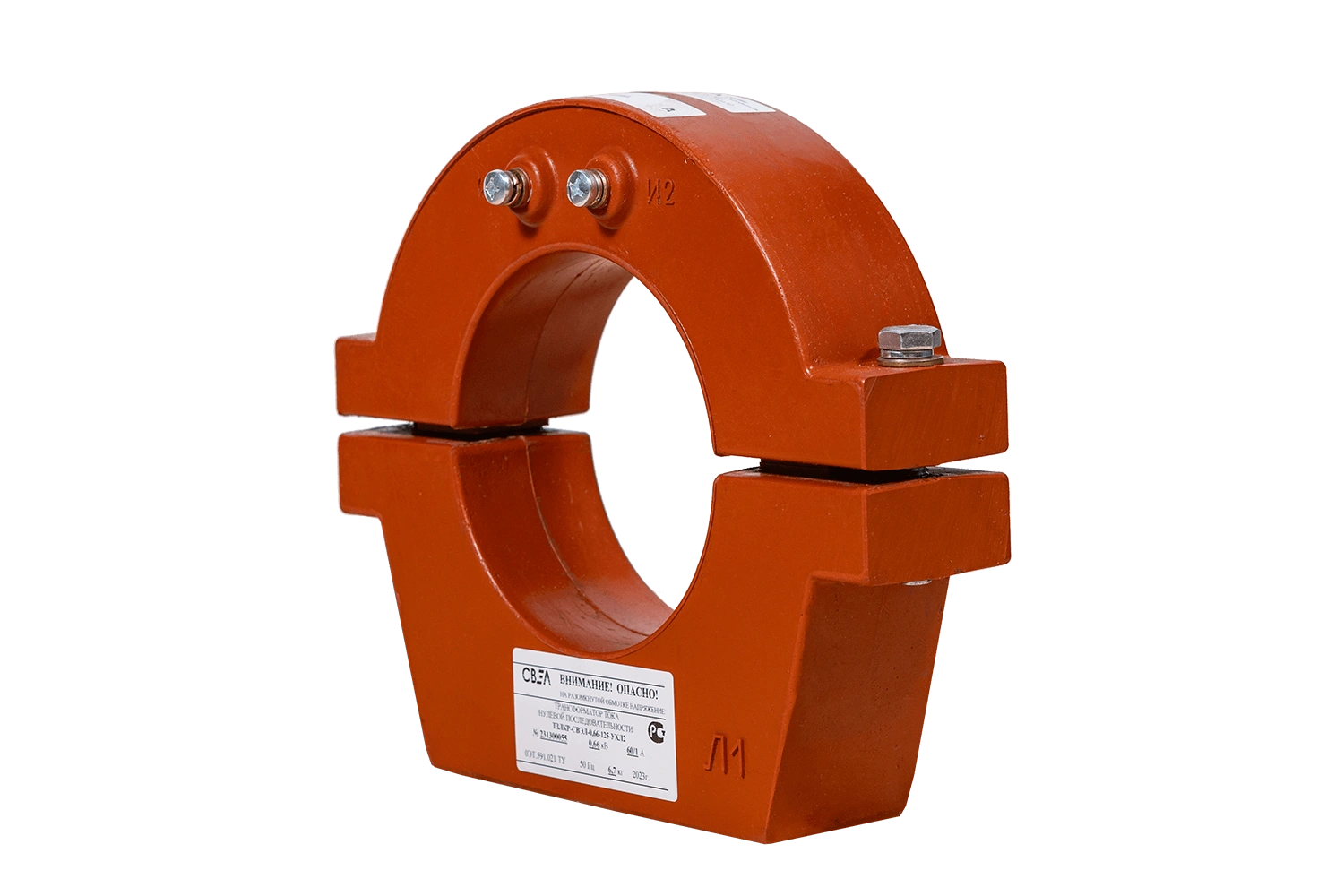

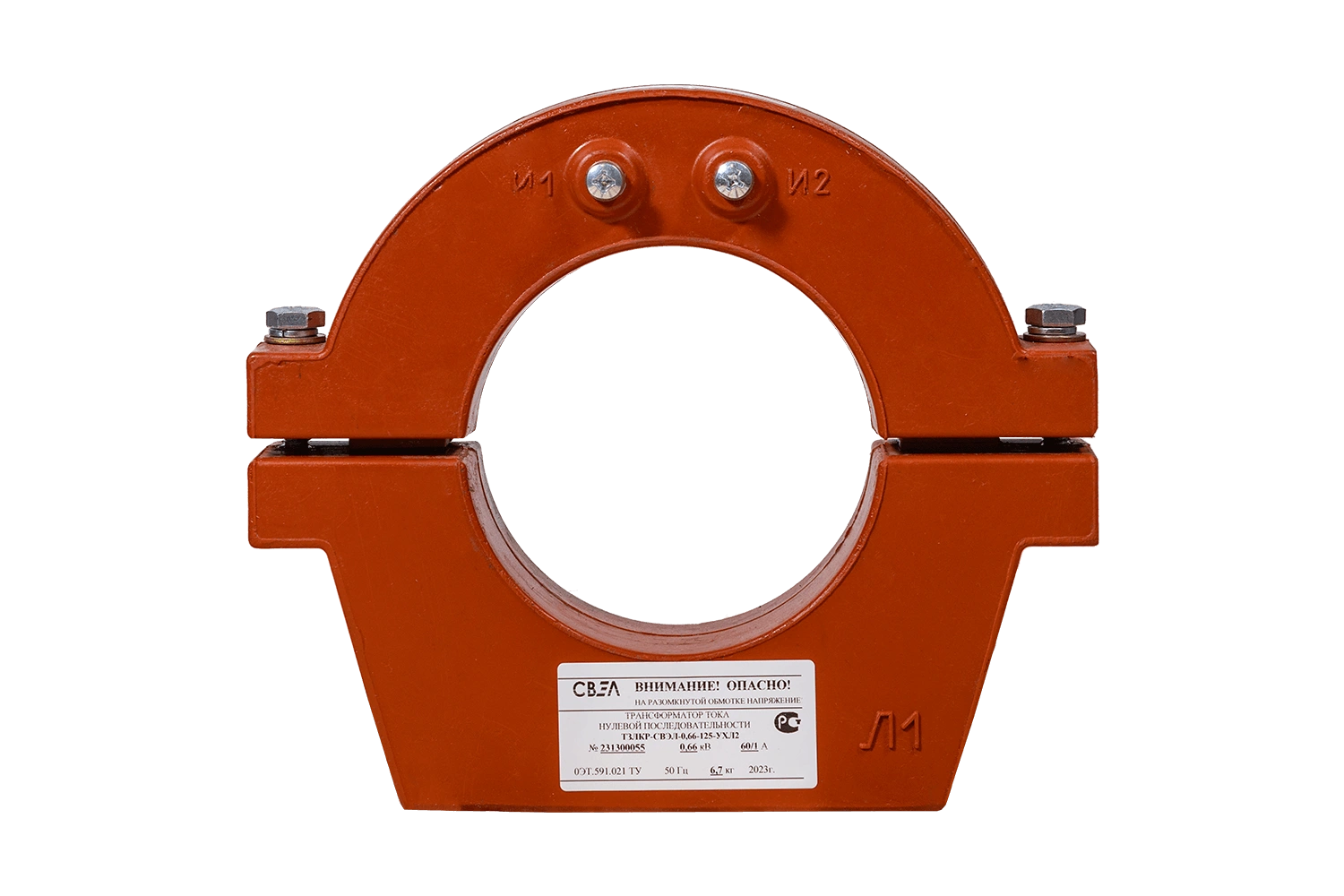

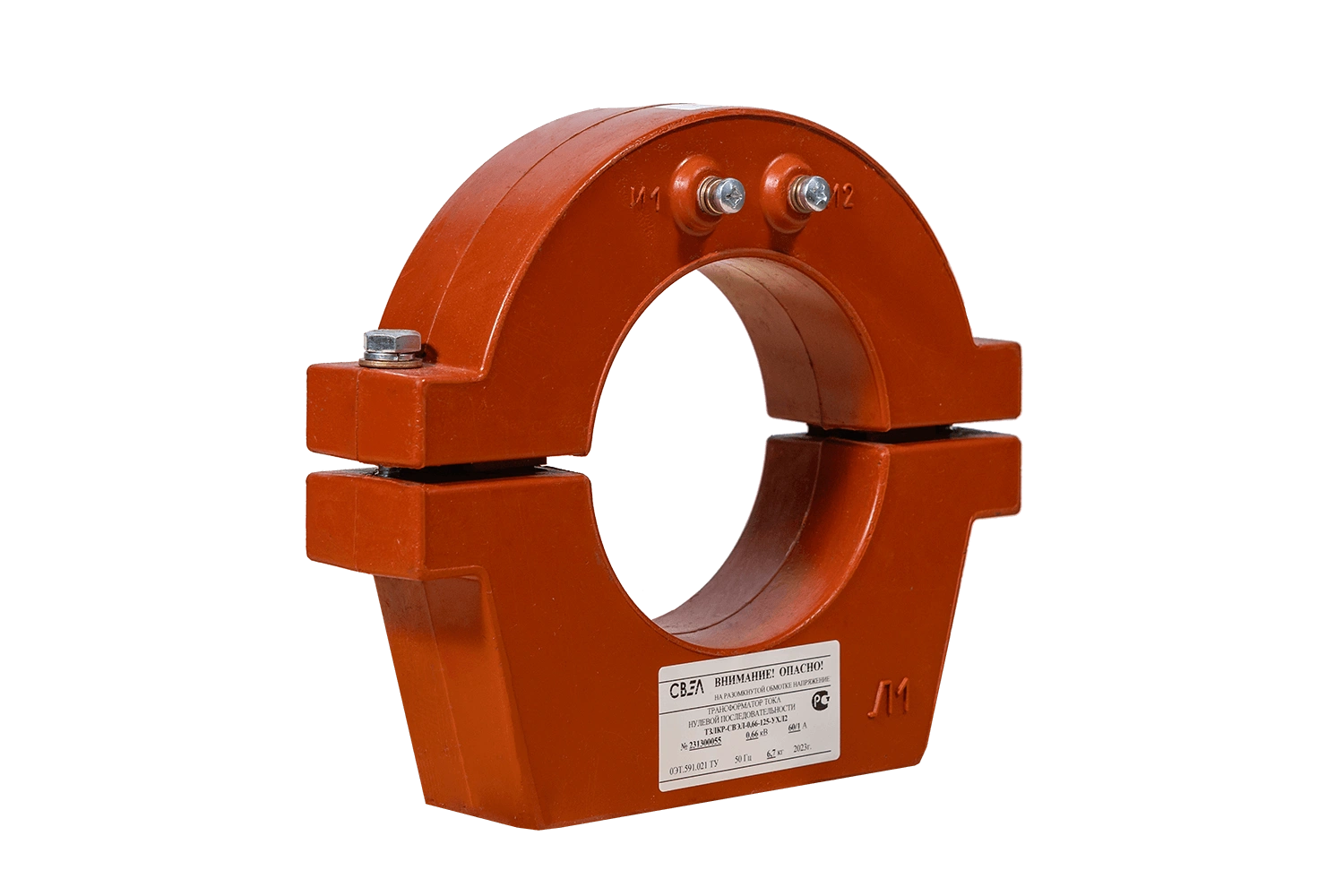

Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66

Трансформатор тока нулевой последовательности ТЗЛК(Р)-СВЭЛ-0,66 изготавливаются в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 и ГОСТ 15543.1 и применяется для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путём трансформации возникших при этом токов нулевой последовательности и устанавливается на кабель.

Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66
Измерительный трансформатор тока ТЗЛК(Р)-СВЭЛ-0,66

Описание

Описание

Трансформатор предназначен для работы в следующих условиях:

  • верхнее значение температуры окружающего воздуха + 50°С;
  • нижнее значение температуры окружающего воздуха -60°С;
  • относительная влажность воздуха – 100% при +25°С;
  • высота над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная; не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы- атмосфера типа II по ГОСТ15150.
  • положение в пространстве – любое.

Технические данные

Технические данные

Трансформаторы тока ТЗЛК-СВЭЛ-0,66 однофазные, по принципу конструкции являются шинными, с литой изоляцией.

Трансформатор содержит одну вторичную обмотку. Первичной обмоткой трансформатора служат жилы трехфазного кабеля, проходящие через внутреннее окно круглого сечения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЗЛКР-СВЭЛ-0,66
Наименование параметра

Значение

Конструктивное исполнение 70 100 125 200
Номинальное напряжение, кВ 0,66
  Наибольшее рабочее напряжение, кВ   0,72
Номинальная частота переменного тока, Гц   50
Номинальный коэффициент трансформации   30/1   60/1
Число вторичных обмоток 1
Уставка тока срабатывания, А Используемая шкала реле, А
Для реле РТ-140/0,2   0,1-0,2   0,1   0,1   0,1   0,1
Для реле РТЗ-51 0,02-0,1 0,03 0,03 0,032 0,03
  Чувствительность защиты
по первичному току, А, не более
  РТ-140/0,2   РТЗ-51   РТ-140/0,2   РТЗ-51   РТ-140/0,2   РТЗ-51   РТ-140/0,2   РТЗ-51
При работе с 1 трансформатором 8,5 2,5 8,5 2,5 8,5 2,8 8,5 2,8
При последовательном соединении 2х трансформаторов   10,2   3,2   10,2   3,2   10,2   3,2   10,2   3,2
При параллельном соединении 2х трансформаторов   12,5   4,8   12,5   4,8   12,5   4,8   12,5   4,8
Односекундный ток термической стойкости, А   140
Климатическое исполнение/категория размещения   УХЛ2
Диаметр проходного отверстия под ввод кабелей, мм   70   100   125   205
Габаритные размеры, мм (ВхДхШ) 160х144х82 216х206х82 238х230х82 320х308х82
Установочные размеры, F, мм 100 130 130 180
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЗЛКР-СВЭЛ-0,66
Наименование параметра Значение
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Частота, Гц 50
Конструктивное исполнение 70 100 125 200
Коэффициент трансформации 30/1 60/1
Количество вторичных обмоток 1
Уставка тока срабатывания, А Используемая шкала реле, А
Для реле РТ-140/0,2 0,1-0,2 0,1
Для реле РТЗ-51 0,02-0,1 0,03
Чувствительность защиты (первичный ток, А), не более РТ-140/0,2 РТЗ-51 РТ-140/0,2 РТЗ-51 РТ-140/0,2 РТЗ-51 РТ-140/0,2 РТЗ-51
При работе с 1 тр-ом 25 3 25 3 25 3 25 3
При последовательном соединении 2 тр-ов 30 4 30 4 30 4 30 4
При параллельном соединении 2 тр-ов 45 4,5 45 4,5 45 4,5 45 4,5
Односекундный ток термической стойкости, А 140
Климатическое исполнение и категория размещения УХЛ2
Диаметр проходного отверстия под ввод кабелей, мм 72 102 127 205
Габаритные размеры, мм (ширина х высота х толщина) 210х170х60 250х205х60 270х230х60 360х310х60
Установочный размер F, мм 100 130 130 180
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТЗЛК-СВЭЛ-0,66
Тип трансформатора Коэффициент трансформации Размеры, мм Масса max, кг Рис.
М F d D L H K N
ТЗЛК-СВЭЛ-0,66-70 30/1 137 100 70 144 144 160 88 - 2,8 1
ТЗЛК-СВЭЛ-0,66-100 187  - 100 206 170 216 113 4,9
ТЗЛК-СВЭЛ-0,66-125 40 130 125 230 180 238 123 20 5,5 2
ТЗЛК-СВЭЛ-0,66-200 60/1 180 205 308 250 320 165 40 8,8

Чертежи

Чертежи

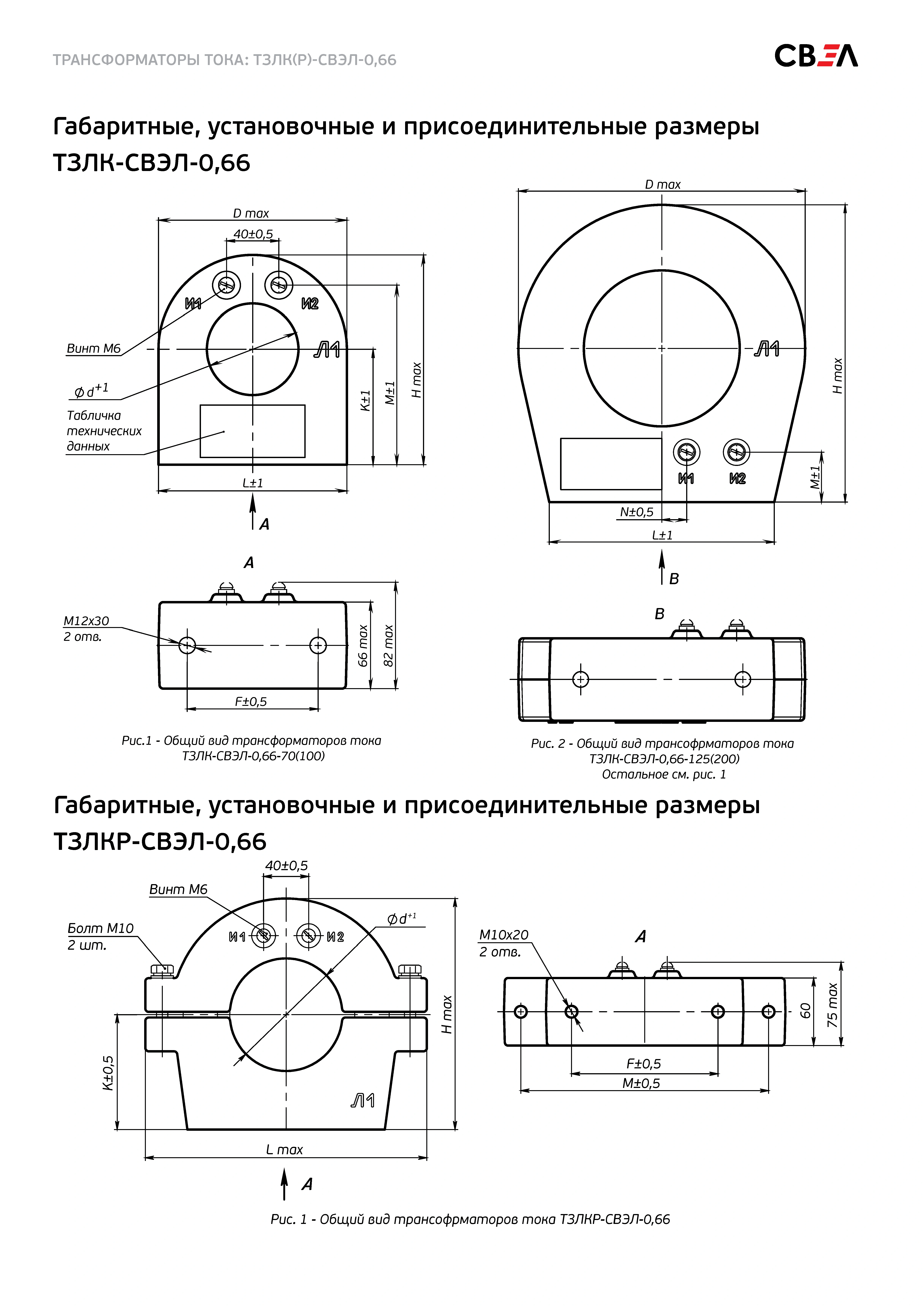

Чертёж 1
Чертёж 1
Чертёж 2
Чертёж 2
Чертёж 3
Чертёж 3

Таблица заменяемости

Таблица заменяемости

Ниже приведена таблица заменяемости трансформаторов тока, аналогичными трансформаторами тока компании СВЭЛ.

ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТШЛ-СВЭЛ-0,66-1 ТШЛ-0,66-III - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-II-3 -
ТШЛ-СВЭЛ-0,66-2 ТШЛ-0,66-I, II - - ТШЛ-СЭЩ-0,66 ТШЛ-0,66с ТТ-0,66-ТШЛ-I -
ТЗЛК-СВЭЛ-0,66 ТЗЛК-0,66 ТЗЛК-НТЗ-0,66 ТЗЛК-0,66 ТЗЛК-СЭЩ-0,66 - ТДЗЛК-0,66 -
ТШЛ-СВЭЛ-10-2.1 ТШЛ-10 ТШЛ-НТЗ-10-11 ТЛП-10-1 М1 ТШЛ-СЭЩ-10-01 ТШЛ-10 ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-2.2 ТШЛ-10-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП -
ТШЛ-СВЭЛ-10-3.1 ТШЛ-10-1 ТШЛ-НТЗ-10-12 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-02 ТШЛ-10 ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-3.2 ТШЛ-10-1-2 ТШЛ-НТЗ-10-21 ТЛП-10-1 М3 ТШЛ-СЭЩ-10-04 - ТЛК-СТ-10-ТШЛП-1 -
ТШЛ-СВЭЛ-10-4 ТШЛ-10-5 ТШЛ-НТЗ-10-13 ТЛП-10-1 М1 (М2) ТШЛ-СЭЩ-10-03 ТШЛ-10 ТЛК-СТ-10-ТШЛП-2 -
ТПЛ-СВЭЛ-10-2(3,4) ТПЛ-10-М ТОЛ-НТЗ-10-41 ТПЛ-10-5 ТПЛ-СЭЩ-10-81 ТПЛ-10с, ТПЛМ-10, ТПЛУ-10 ТЛК-СТ-10-ТПЛ (ТПЛ-10с) -
ТПОЛ-СВЭЛ-10-2(3,4) ТПОЛ-10 ТПЛ-НТЗ-10 ТЛП-10-3 М1 исполнения В ТПЛ-СЭЩ-10-01,02,11, 12,21,22,31 ТПК-10 ; ТПОЛ-10 ТЛК-СТ-10-ТПК (ТПК-10) TTR 4x.xx; GDS 12
ТПОЛ-СВЭЛ-10М-2(3,4) ТПОЛ-10М - ТЛП-10-2 М1 исполнения В ТПЛ-СЭЩ-10-51,71 - - -
ТОЛ-СВЭЛ-10-1 ТОЛ-10-I-2, ТОЛ-10-I-4, ТОЛ- 10-I-6, ТОЛ-10-М-2 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) ТОЛ-10 ТЛК-СТ-10-7 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-2 ТОЛ-10-I-1, ТОЛ-10-I-3, ТОЛ-10-I-5, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-21-1 (24-1) - ТЛК-СТ-10-8 -
ТОЛ-СВЭЛ-10-7 ТОЛ-10-I-8, ТОЛ-10-М-3 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-11-1 (14-1) - - TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ-10-8 ТОЛ-10-I-7, ТОЛ-10 - ТЛО-10 М5 (М6 - М10) - - ТЛК-СТ-10-7 -
ТОЛ-СВЭЛ-10М-9 ТОЛ-10-I-16; ТОЛ-10-I-17; ТОЛ-10-М-4 ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М6 - М10) ТОЛ-СЭЩ-10-21-1 (24-1) - ТЛК-СТ-10-8 TPU 4х.31 (5х.31, 6х.11); GSWS12D
ТОЛ-СВЭЛ- 10М-11.1(11.2) ТОЛ-10-11, ТОЛ-10-9 ТОЛ-НТЗ-10-01А, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 (М11, М13, М15) ТОЛ-СЭЩ-10-01 (04, 07,10-14, 21-24, 31-34, 41-44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - ТЛК-СТ-10-15 TPU 4х.11 (5х.11, 7х.51); GIS 12
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-10М-12.1 (12.2) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М1 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-3 (4, 5, 5(2), 5(3), 6, 8, 9, 10, 14) TPU 4х.11 (5х.11, 7х.51); GIS 12
ТОЛ-СВЭЛ-10М-13 (узк 4х обм) ТОЛ-10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М3 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-11 (12, 12.1, 12.2) TPU 4х.21 (4х.51, 5х.21, 5х.51); GIS 12
ТОЛ-СВЭЛ-10М-14.1 (14.2) ТОЛ-10-IМ-2, ТОЛ-10-9, ТОЛ-10-11 ТОЛ-НТЗ-10-01АБ, ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 (М12, М14, М16) ТОЛ-СЭЩ-10-01 (04, 07, 11-14; 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84, 11М, 21М, 31М, 41М) - - TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-15.1 (15.2) ТОЛ-10-IМ-3, ТОЛ- 10-9 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М2 ТОЛ-СЭЩ-10-01 (04, 07, 11-14, 21-24, 31-34, 41- 44, 51-54, 61-64, 71-74, 81-84) - ТЛК-СТ-10-4М1 (5М, 5М1, 9М1) TPU 4х.13 (5х.13); GIS 12
ТОЛ-СВЭЛ-10М-16 (узк 4х обм стенки) ТОЛ-10-IМ-4 ТОЛ-НТЗ-10-01-11,12,13 ТЛО-10 М4 ТОЛ-СЭЩ-10-02 (03, 05, 06, 08, 09, 11-14, 31-34, 41-44, 51-54, 71-74) - ТЛК-СТ-10-12М1 TPU 4х.23 (4х.53, 5х.23, 5х.53); GIS 12
ТОЛ-СВЭЛ-10М-17.1 ТОЛ-10-I-12; ТОЛ-10-I-14 - ТЛО-10 - - - TPU 4х.32 (5х.32, 6х.12); GSWS12D
ТОЛ-СВЭЛ-10М-17.2 ТОЛ-10-I-15 - ТЛО-10 - - - -
ТОЛ-СВЭЛ-10М-18.1 (18.2) - ТОЛ-НТЗ-10-01-11,12 ТЛО-10 ТОЛ-СЭЩ-01 (04, 07, 31- 34, 41-44, 51-54, 61-64, 71-74, 81-84) - - TPU 4х.12 (5х.12); GIS 12
ТОЛ-СВЭЛ-10М-19.1 - - ТЛО-10 - - TPU 4х.14 (5х.14); GIS 12
ТОЛ-СВЭЛ-10М-20 (21) ТОЛ-10-8 ТОЛ-НТЗ-10-31 - ТОЛ-СЭЩ-10-201-11-1 (21-1, 31-1, 41-1) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-22 (23) - - - - - ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) -
ТОЛ-СВЭЛ-10М-24 - - - ТОЛ-СЭЩ-10-201-11-2 (41-2) - ТЛК-СТ-10-ТЛМ1 (ТЛМ-10-1) -
ТОЛ-СВЭЛ-10М-25 ТОЛ-10-М-2 (3,4) ТОЛ- НТЗ-21,22,23,24,25.26 ТЛО-10 М5 (М7, М9) - - ТЛК-СТ-10-7 (8(3), 13) TPU 4х.41 (6х.11,6х21); GSWS12D
ТОЛ-СВЭЛ-35-2.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-35-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТАБЛИЦА АНАЛОГОВ
СВЭЛ СЗТТ НТЗВ Электрощит-К СЭЩ Кентауский трансформаторный завод ОЭНТ ABB, RITZ
ТОЛ-СВЭЛ-35-3.1 ТЛК-35-1 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35 (ТЛК-35, ТЛК-СТ-35-1, ТЛК-СТ-35-1.2) TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-4.1 (4.2) ТЛК-35-2 ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1, ТЛК- СТ-35-1.2 TP 7x.xx, GI 40,5
ТОЛ-СВЭЛ-35-5.1 (5.2) - ТОЛ-НТЗ-35-11 (12) ТЛО-М2 (М3-М8) ТОЛ-СЭЩ-35 - ТЛК-СТ-35-1.2 -
ТОЛ-СВЭЛ-35 III-2.1(2.2) ТОЛ-35 III-II(II-1) - - ТОЛ-СЭЩ-35-IV-01 (04, 14) ТЛК-35-2 ТЛК-35-2.1 (2.2; 3.1) -
ТОЛ-СВЭЛ-35 III-3.1(3.2) ТОЛ-35 III-III(III-1) - - ТОЛ-СЭЩ-35-IV-02 (05, 15) ТЛК-35-3 ТЛК-35-2.1 (2.2) -
ТОЛ-СВЭЛ-35 III-4.1(4.2) ТОЛ-35 III -4 (V-4-1) - - ТОЛ-СЭЩ-35-IV-03 (06, 16) ТЛК-35-4 - -
ТОЛ-СВЭЛ-35 III-5.1(5.2) ТОЛ-35 III -5 (V-5-1) - - - ТЛК-35-5 - -
ТОЛ-СВЭЛ-35 IIIМ ТОЛ-35 III-7.2 ТОЛ-НТЗ-35-IV-11 ТЛ-ЭК-35 М1 (М2) ТОЛ-СЭЩ-35-IV-21 ТЛК-35-3.1 - TPO 7x.xx, GIF 40,5
ТВ-СВЭЛ-35(110,220)-IX ТВ-35(110,220)-IX - ТВ-ЭК 35(110,220) М3 ТВЛ-СЭЩ-35 - - -
