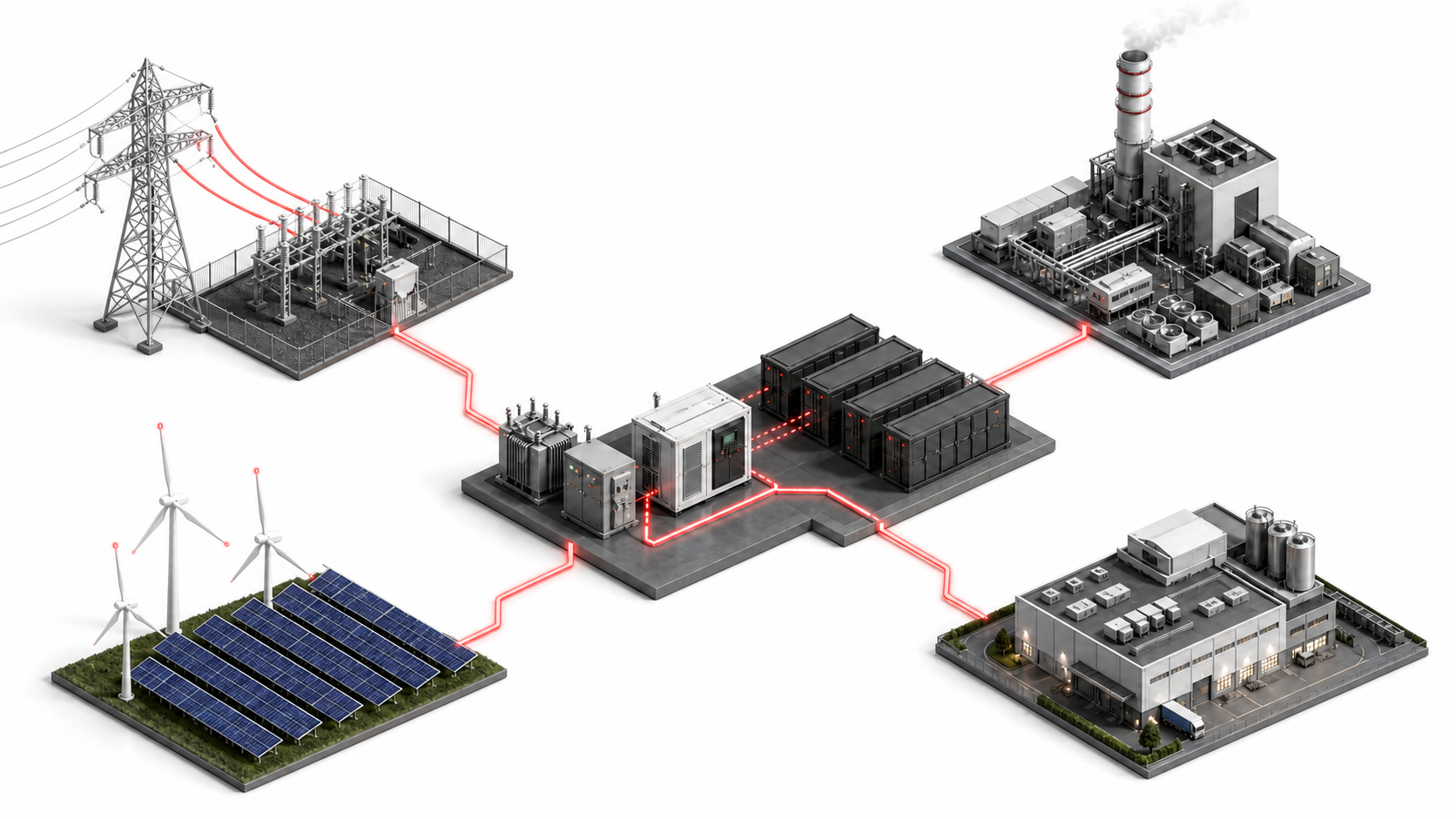

СНЭЭ применяется в системах электроснабжения промышленных, коммерческих и инфраструктурных объектов и предназначены для:

• Снижение расходов за потребляемую мощность в часы пика (потребителем оплачивается среднеарифметическое значение потребленной мощности в час пиковой нагрузки региона в рабочие дни; снижая пиковое потребление за счет запасенной электроэнергии в накопителя, можно достичь существенного снижения платы за потребление мощности)
• Снижение расхода топлива и оптимизация нагрузки дизельной генерации (поддержание работы генераторной установки с максимальным КПД за счет выравнивания нагрузки; снижение общей мощности генераторных установок за счет компенсация пусковых токов)
• Получение дополнительного источника дохода (участия в договорах системных услуг – управление изменением режима потребления электрической энергии; выполняя команды сетевого оператора по снижение потребляемой мощности из сети в заддый промежуток времени за счет ранее накопленной энергии)
• Отсрочка сетевых инвестиций, работа при дефиците мощности и в ограниченных режимах (экономия на тех присоединении к сети и снижение выделенной мощности за счет выравнивания суточного графика нагрузки)
• Снижение платы за электроэнергию (энергетический арбитраж цен на электроэнергию: покупка электроэнергии в часы минимальной цены и снижения потребления в часы максимальной цены, за счет запасенной «дешевой» электроэнергии)
• Поддержание питания особо важных потребителей при нарушениях внешней сети (организация режима бесперебойного питания)
• Компенсация реактивной мощности в сети электроснабжения (СНЭЭ-СВЭЛ могут динамически поглощать или вводить реактивную мощность в сеть, реагируя на колебания спроса в режиме реального времени)
• Повышение управляемости солнечной/ветровой генерации и локальной энергосистемы (Увеличение КИУМ за счет аккумулирования энергии в периоды ее избыточной генерации и выдача ее в сеть в моменты дефицита)
• Увеличение пропускной способности ЛЭП (перенос капитальных затрат на модернизации ЛЭП за счет оптимизации суточных графиков нагрузки)

Оптимальное решение под любую задачу

Одна СНЭЭ может выполнять одновременно несколько задач. Для максимизации выгод типовые коробочные СНЭЭ не учитывают специфику сети, что затягивает запуск и отдаляет возврат инвестиций. Наши специалисты анализируем ваш объект до начала проектирования и разрабатывают кастомизированную систему «под ключ». Это позволяет гарантировать точные сроки реализации проекта, быструю интеграцию в инфраструктуру и ускоренную окупаемость вложений. Группа СВЭЛ не только производит всю гамму оборудования подстанции, но и имеет опыт строительства энергообъектов «под ключ», что обеспечивает надежный результат. Далее приведены варианты применения систем хранения энергии СНЭЭ-СВЭЛ в зависимости от области применения.

ПРОМЫШЛЕННЫЕ ПРЕДПРИЯТИЯ

• Значительное сокращение расходов на электроэнергию и оплату мощности.
• Увеличение стабильности и надежности энергоснабжения производственных процессов.
• Возможность участия в услугах по управлению спросом (дополнительный доход).
• Снижение затрат на подключение к ЕЭС.

СЕТЕВЫЕ КОМПАНИИ

• Рационализация капитальных вложений при обновлении инфраструктуры.
• Сглаживание пиковой нагрузки на трансформаторе и линии электропередачи, перенос потребления мощности в часы минимума нагрузки.
• Устранение дефицита мощности без срочного расширения сетевой инфраструктуры.
• Увеличение пропускной способности действующих узлов и снижение потерь при передаче энергии.

ГЕНЕРИРУЮЩИЕ КОМПАНИИ

• Минимизация потерь дохода, связанных с недовыработкой электроэнергии и ограничениями по выдаче мощности.
• Повышение гибкости режима работы и рост операционной эффективности электростанций.
• Для ТЭЦ — надежное резервирование собственных нужд и обеспечение бесперебойной работы без вмешательства в установленный тепловой график.
• Гарантированное обеспечение заявленной мощности и сокращение финансовых потерь, возникающих из-за отклонений и небалансов.
• Возможность задействовать мощности, которые сейчас зарезервированы под регулирование частоты.

ИНФРАСТРУКТУРНЫЕ ОБЪЕКТЫ

• Сокращение регулярных платежей за потребляемую мощность и снижения нагрузки на энергобюджет.
• Рост энергетической автономии за счет собственной высокоэффективной генерации.
• Гарантированное обеспечение непрерывной работы критически важных систем.
• Применение систем накопления энергии совместно с резервными дизель генераторами для моментального автоматического резервирования.

Примеры режимов работы СНЭЭ-СВЭЛ

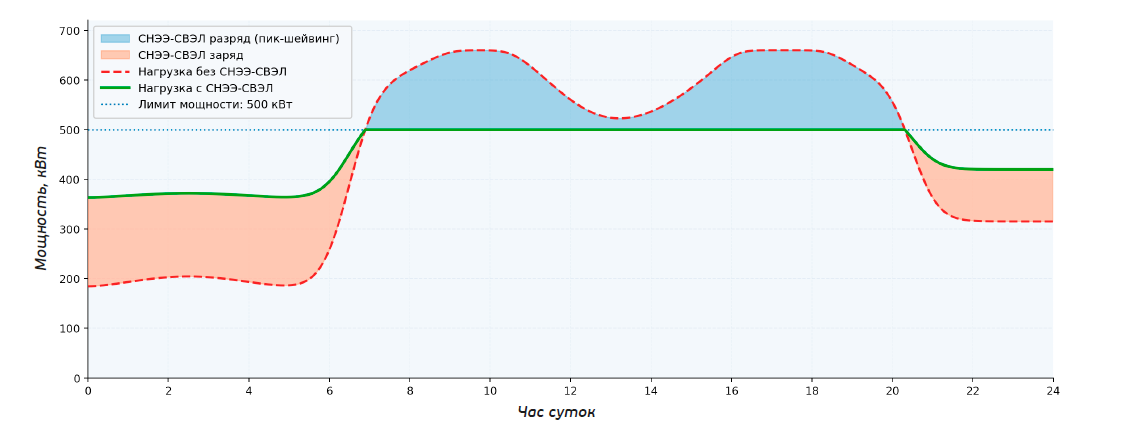

Режим 1: Пик-шейвинг (Peak shaving)

СНЭЭ-СВЭЛ заряжается в ночные часы по пониженным тарифам и разряжается в периоды пиковых нагрузок. При росте нагрузки система покрывает разницу между фактическим потреблением и ограниченной мощностью, за счёт чего:

• снижается величина пиковых нагрузок и плата за максимум мощности (плата за мощность);
• уменьшается требуемая величина технологического присоединения к сети и, как следствие, возможны снижение затрат на техприсоединение и отказ от дорогостоящего увеличения выделенной мощности.

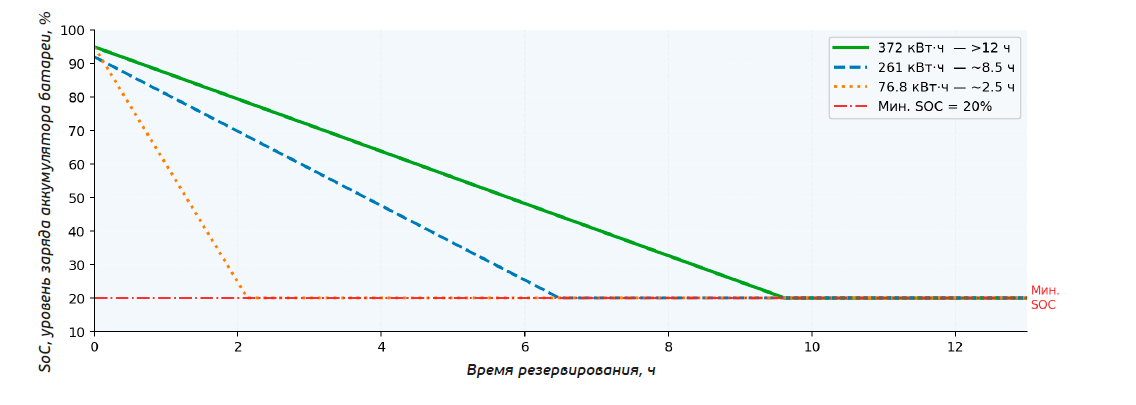

Режим 2: Резервное питание (Backup / UPS)

Не только защита от отключений, но и источник дополнительного дохода: СНЭЭ-СВЭЛ позволяет одновременно повысить надёжность электроснабжения и участвовать в механизмах управления спросом, где оплачивается готовность предприятия изменить режим потребления без ущерба для производства.

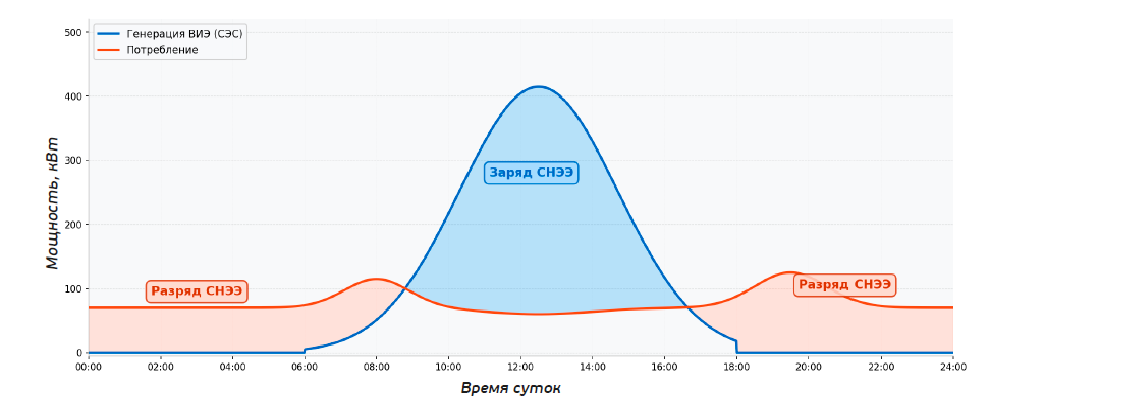

Режим 3: Интеграция с ВИЭ

СНЭЭ-СВЭЛ превращает нестабильную генерацию возобновляемых источников энергии (ВИЭ) в более управляемый и коммерчески эффективный ресурс: избыточная энергия не теряется в периоды низкого спроса, а сохраняется для последующей выдачи в более востребованные часы. В результате снижаются сбросы генерации, повышается полезное использование выработанной энергии и улучшается экономика объекта ВИЭ.

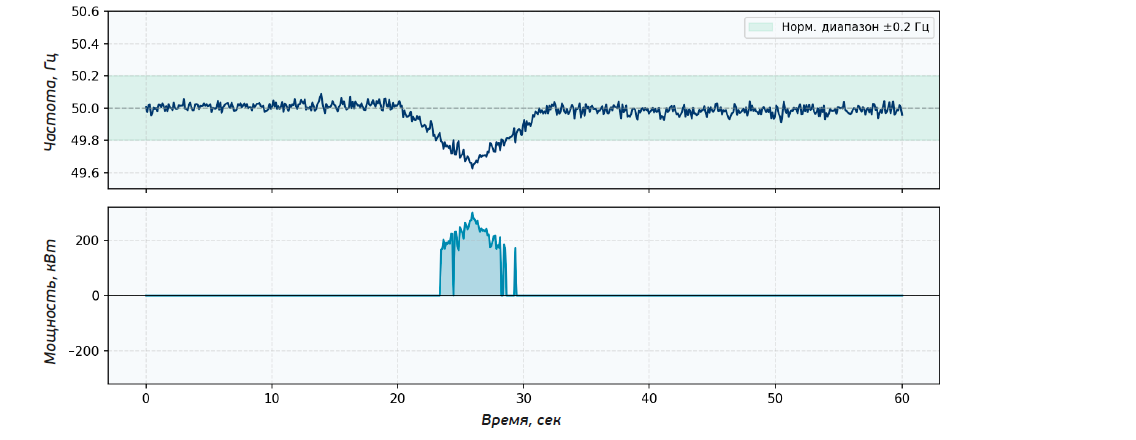

Режим 4: Первичное регулирование частоты

При падении частоты СНЭЭ‑СВЭЛ быстро отдает мощность в сеть, при её росте — поглощает избыток. Это повышает качество электроснабжения и снижает риск аварийных остановок оборудования.

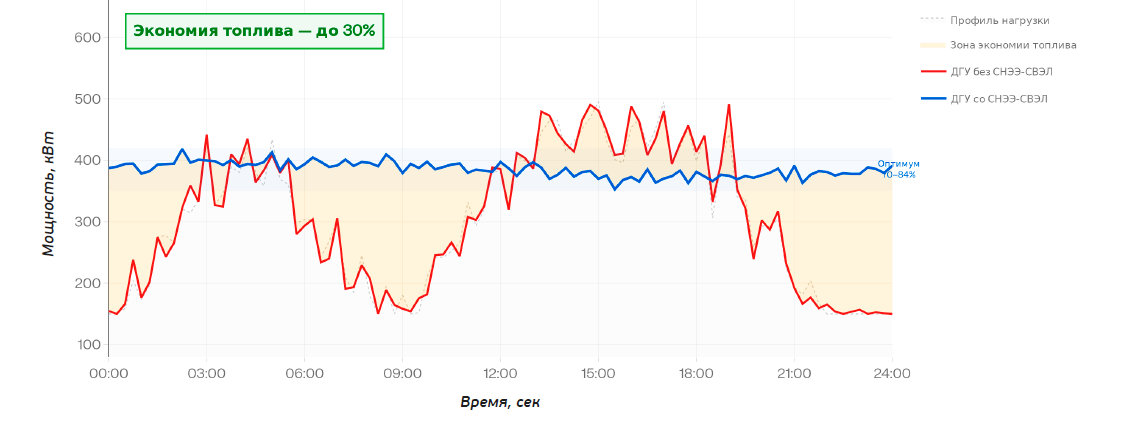

Режим 5: Работа совместно с малой генерацией (ДГУ, ГПУ)

Оптимизация работы генераторов на малой мощности для повышения КПД, продление моторесурса генератора.

В основе решения СНЭЭ-СВЭЛ для систем накопления энергии лежит передовая система управления и контроля энергопотребления. Эта инновационная система управления координирует различные режимы работы, оптимизируя общую производительность системы хранения энергии.

Таким образом, система обеспечивает более эффективное использование энергетических ресурсов, минимизирует потери и повышает общую эффективность производства и распределения энергии. Кроме того, система накопления энергии СВЭЛ обладает значительной эксплуатационной гибкостью, позволяя быстро и эффективно адаптироваться к меняющимся потребностям в энергии и условиям поставок.

СВЭЛ – признанный эксперт в области электроэнергетического оборудования и АСУ ТП. Главное преимущество Системы накопления электрической энергии СНЭЭ-СВЭЛ – создание комплексной экосистемы «всё в одном»

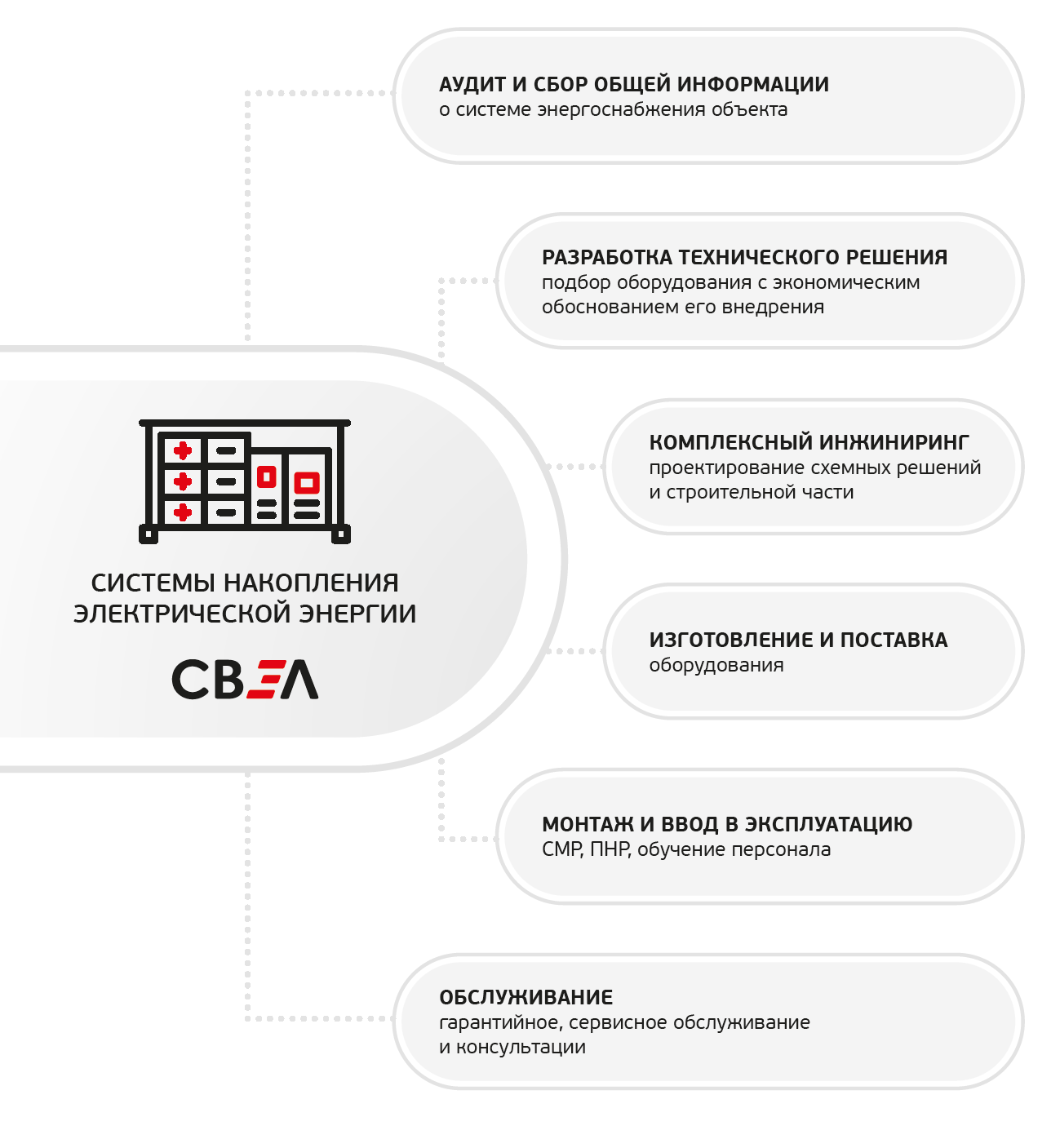

СВЭЛ контролирует весь процесс от проектирования до ввода в эксплуатацию. Мы предоставляем помощь в выборе системы накопления энергии, которая наиболее эффективно соответствует специфики каждого проекта, обеспечивая участие на каждом этапе. Благодаря обширному опыту в реализации сложных энергетических проектов СВЭЛ хорошо оснащен для удовлетворения самых разнообразных требований.

Основной состав оборудование СНЭЭ-СВЭЛ:

• Системы преобразования энергии (PCS, инверторы)
• Аккумуляторные батареи (стойки, контейнеры)
• Трансформаторы (сухие, масляные)
• Щиты собственных нужд (ЩСН)
• Распределительные ячейки (КРУ)
• Система управления СНЭЭ-СВЭЛ (EMS, SCADA)

Основные услуги:

• Управление проектами и строительством энергообъектов
• Ввод в эксплуатацию
• Инжиниринговые услуги (схемы планировки объекта, однолинейные схемы, проектирование АСУ ТП, Разработка ПИР и РД)

Специализированные услуги:

• Поддержка заказчиков в проектах СНЭЭ
• Поддержка в строительстве объекта
• Поддержка получения разрешений на ввод в эксплуатацию
• Сервисные контракты обслуживания СНЭЭ

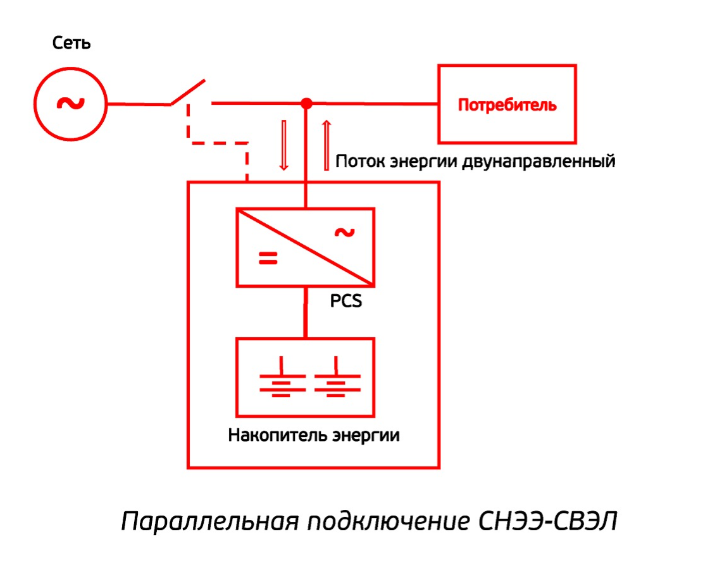

Для каждого режима работы доступно несколько схем подключения. В классической варианте СНЭЭ-СВЭЛ работает параллельно с нагрузками и источником энергии, независимо от того, поступают ли они от электрической сети, дизельных генераторных установок (ДГУ) или возобновляемых источников энергии (ВИЭ).

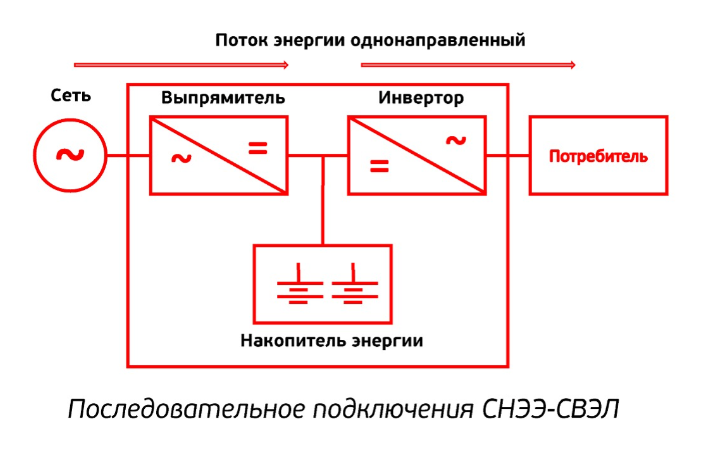

В качестве альтернативы СНЭЭ-СВЭЛ может быть последовательно подключен к источникам питания и нагрузкам. В этой схеме он способен мгновенно реагировать без токовой паузы на отключение сети. Эта конфигурация особенно полезна для секторов с чувствительными или критическими нагрузками, где даже самые короткие перерывы в электроснабжении могут привести к значительным производственным потерям.

Для масштабирования системы накопления энергии от нескольких кВт*ч до сотен МВт*ч используются модульная платформа СНЭЭ-СВЭЛ

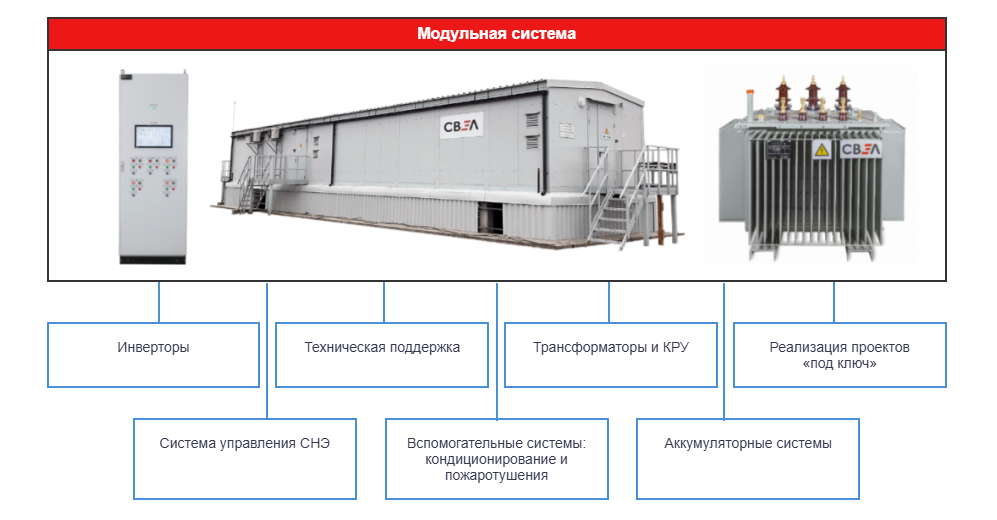

Основные компоненты СНЭЭ-СВЭЛ

СНЭЭ-СВЭЛ это модульное масштабируемое решение, которое можно настроить для различных решений. Компоненты индивидуально разрабатываются и изготавливаются в соответствии с требованиями каждой установки.

• Преобразователи энергии (выпрямители, инверторы, двунаправленные преобразователи)
• Аккумуляторная система
• Распределительное устройство постоянного тока
• Силовой трансформатор
• Распределительное устройство переменного тока
• Система кондиционирования и вентиляции
• Система пожарной сигнализации и пожаротушения
• Система управления
• Блочно-модульное здание

Аккумуляторная система

Решения СВЭЛ аккумуляторных систем хранения энергии интегрируют передовые технологии с высокой эффективностью, управляемые системой управления батареями (BMS). Используются элементы с литий железо фосфатной технологией (LFP), зарекомендовавшие себя как надежные и с увеличенным ресурсом по сравнению с свинцовыми аккумуляторами.

Выбор оптимальной емкости аккумуляторов рассчитывается к конкретным требованиям проекта с учетом таких факторов, как режим работы, остаточной емкости, мощности заряда / разряда и срока службы. Чтобы максимизировать эффективность применения применяются воздушные или жидкостные системы охлаждения.

Преимущество аккумуляторных систем СВЭЛ:

• Модульная структура обеспечивает удобную эксплуатацию и техническое обслуживание
• Гибкий выбор параметров для разных уровней напряжения и емкости хранения
• Многоуровневая система управления аккумуляторами (BMS), обеспечивает всесторонний контроль и мониторинг параметров системы
• Высокая безопасность благодаря технологии LFP
• Увеличенный срок службы, по сравнению со свинцовыми аккумуляторами.
• Оптимизированные размеры для высокой плотности энергии.
• Более низкие затраты на техническое обслуживание по сравнению с другими химическими элементами

Все эти преимущества делает СНЭЭ-СВЭЛ высокоэффективным и надежным выбором в качестве хранения энергии.

Двунаправленные преобразователи (PCS)

Двунаправленные преобразователи СВЭЛ представляют законченное и модульное решение для систем хранения энергии. Доступные в широком диапазоне номинальных значений мощности, эти преобразователи спроектированы для плавной интеграции и надежной производительности как для внутрисетевых, так и автономных сетей.

Линейка преобразователей включают модели номинально мощностью от 120 кВт, до вариантов, масштабируемых до нескольких мегаватт. Эти модели отличаются модульным дизайном и простым обслуживанием, предлагая универсальное и высокопроизводительное решение.

Преимущества двунаправленных инверторов СВЭЛ:

• Компактные, эффективные, масштабируемые и полностью настраиваемые
• Высокоэффективная система охлаждения преобразователей

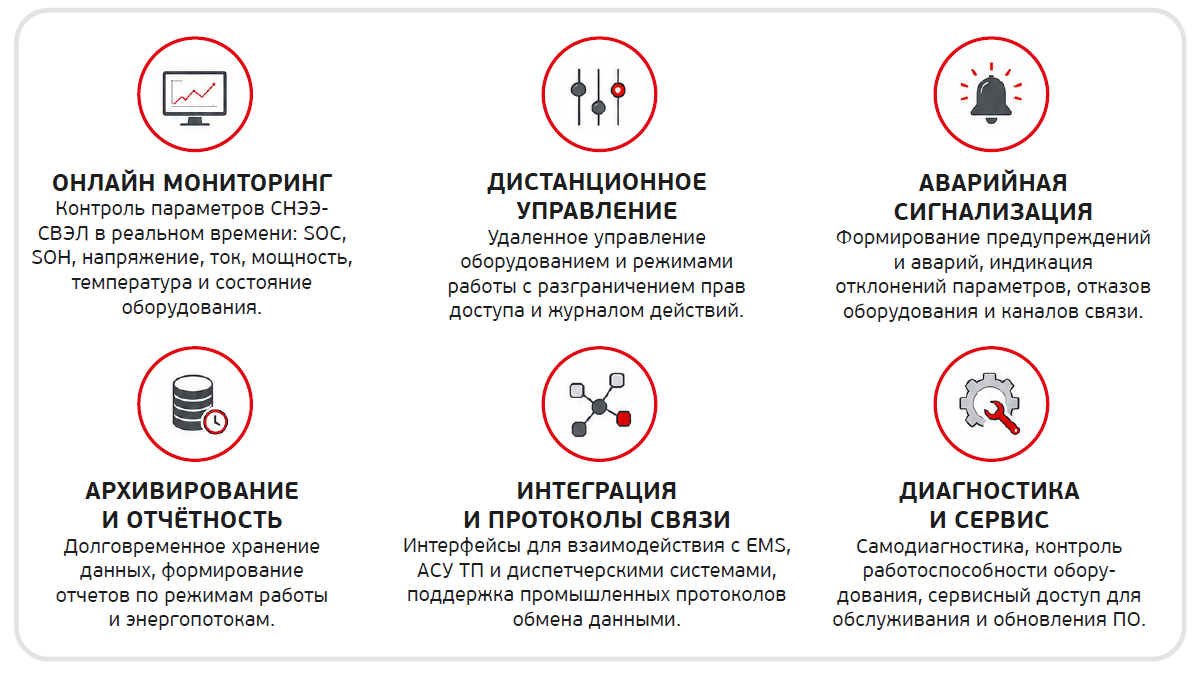

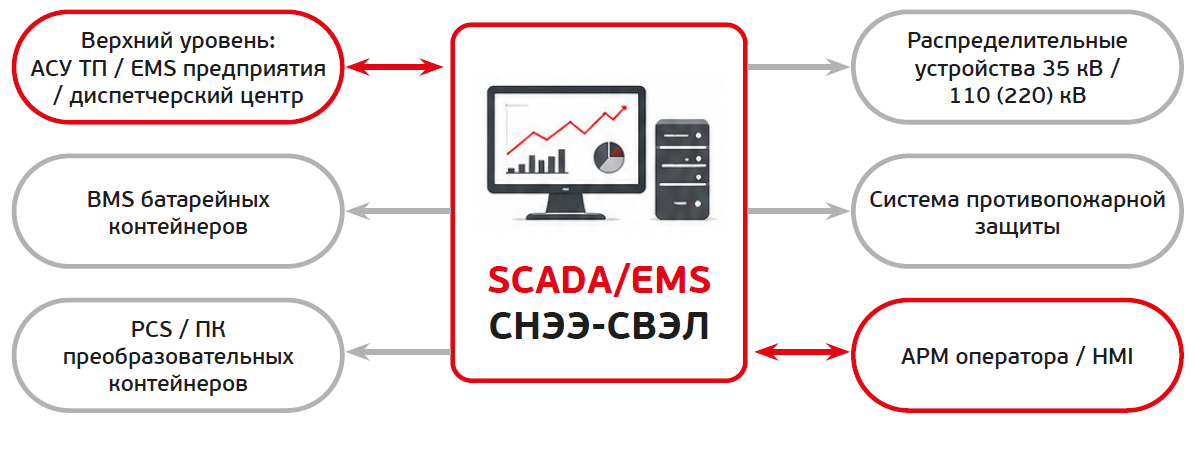

Системы управления СНЭЭ-СВЭЛ

Программная часть СНЭЭ-СВЭЛ – мониторинг, управление и интеграция.

Единая цифровая платформа для централизованного управления, диспетчеризации, мониторинга, архивирования и интеграции системы накопления энергии.

Централизованное управление всеми подсистемами. Единая программная платформа для контроля и управления всеми компонентами системы накопления энергии.

Контроль параметров в реальном времени. SCADA система обеспечивает непрерывный мониторинг ключевых показателей с отображением на мнемосхемах, графиках и панелях оператора.

Интеграция в инфраструктуру заказчика. Поддержка стандартных промышленный интерфейсов и протоколов позволяет подключить СНЭЭ-СВЭЛ к существующим системам АСУ ТП.

Масштабируемость программной архитектуры. Гибкая архитектура, адаптация под проекты любой мощности и конфигурации.

Основные технические характеристики СНЭЭ-СВЭЛ
