Комплектные распределительные устройства наружной установки КРУН

Комплектные распределительные устройства наружной установки КРУН

КРУ серии КРУН (БМ)-СВЭЛ относятся к электрическим установкам высокого напряжения и представляют собой устройства наружной установки в отдельно стоящем здании, предназначенные для приёма электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 кВ или 10 кВ, и распределения её потребителям промышленных, коммунальных, сельскохозяйственных районов и крупных строительств.

Описание

Описание

Комплектные распределительные устройства наружной установки блочно-модульные - КРУН (БМ)-СВЭЛ - представляют собой отдельные блок-модули, соединяемые друг с другом на едином фундаменте и образующие единое помещение. Конструкция и установленные системы и оборудование собственных нужд позволяют создавать внутри здания условия, необходимые для нормальной работы и обслуживания силового оборудования, установленного в РУ серии КРУН (БМ)-СВЭЛ.

Группой СВЭЛ производятся не только КРУН 6 кВ, но и КРУН 10 кВ, которые применяются для установки на высоте не более 1000 м над уровнем моря и для работы в условиях, соответствующих исполнению УХЛ категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при следующих номинальных значениях климатических факторов:

  • верхнее рабочее значение температуры окружающего воздуха плюс 40 °C;
  • нижнее значение рабочей температуры окружающего воздуха минус 60 °С;
  • расчетная температура воздуха внутри здания не ниже плюс 5 °С;
  • относительная влажность воздуха 75% при 15 °С (среднегодовое значение);
  • атмосфера типа II - промышленная.

Номинальные значения механических внешних воздействующих факторов (ВВФ) - по ГОСТ 17516.1-90 (2001) для группы механического исполнения М13.

Сейсмостойкость до 9 баллов (по шкале MSK-64).

Рабочие значения механических нагрузок и воздействий:

  • допустимая нагрузка снегового покрова до 3200 Па;
  • скорость ветра до 36 м/с, скоростной напор ветра до 800 Па;
  • толщина льда до 20 мм.
Технические данные

Технические данные

Состав и применяемое в РУ серии КРУН (БМ)-СВЭЛ оборудование выбирается согласно схеме электрических соединений главных цепей, приведенной в опросном листе, но в общем случае в его состав входят:

а) Блочно-модульное здание (БМЗ), состоящее из:

  • блок-модулей (количество определяется опросным листом)
    Блок-модуль - часть БМЗ с установленным оборудованием и соединениями, предназначенная для транспортировки к месту установки и монтажа как отдельная транспортная единица. Блок-модули имеют каркасную конструкцию с утепленными стенами, полом и потолком. Крыша блок-модулей двухскатная. Наружная поверхность крыши обшивается стальным листом, толщиной не менее 2 мм. Утепление крыши выполняется минераловатной плитой толщиной не менее 100 мм. Внутренняя обшивка крыши имеет покрытие светлых тонов, преимущественно белого цвета. Стены блок-модулей имеют толщину 100 мм и выполняются из стеновых панелей типа «сэндвич». Внутренняя обшивка стен имеет покрытие светлых тонов, преимущественно белого цвета. Для установки навесного оборудования, с внутренней стороны на стенах блок-модулей устанавливаются закладные, стальные листы толщиной 2 мм. Для установки системы вентиляции, в стенах блок-модулей выполнены проемы. С наружной стороны, над проемами установлены козырьки для защиты элементов вентиляционной системы от атмосферных осадков и льда. В помещении БМЗ выполнено заземляющее устройство в виде замкнутого контура;
  • системы собственных нужд (СН), служащей для обеспечения надежной работы оборудования РУ серии КРУН (БМ)-СВЭЛ, а также для обеспечения удобства эксплуатации и обслуживания;
    Система собственных нужд РУ серии КРУН (БМ)-СВЭЛ включает в себя следующие основные элементы:
    • система освещения;
    • система отопления;
    • система вентиляции (естественная или искусственная).
    Для питания системы собственных нужд, в помещении РУ серии КРУН (БМ)-СВЭЛ могут быть становлены трансформаторы собственных нужд (ТСН) (по заказу). В качестве ТСН используют один или два силовых трехфазных трансформатора класса напряжения 6(10)/0,4 кВ. ТСН мощностью до 63 кВ∙А включительно устанавливаются в ячейках КРУ, а свыше 63 кВ∙А в помещении РУ серии КРУН(БМ)-СВЭЛ в отдельной изолированной оболочке. Питание системы собственных нужд может осуществляться как от ТСН установленных в помещении РУ серии КРУН (БМ)-СВЭЛ, так и от двух независимых внешних источников.
  • дополнительного оборудования, устанавливаемого по дополнительным требованиям заказчика указанным в опросном листе.
    По требованию заказчика в РУ серии КРУН (БМ)-СВЭЛ могут быть установлены системы и оборудование не входящее в стандартные исполнения, такие как:
    • система охранно-пожарной сигнализации (ОПС) (для дистанционного контроля состояния в части несанкционированного проникновения и опасности возгорания);
    • система бесперебойного питания постоянного тока (для обеспечения бесперебойного питания оперативных цепей схем релейной защиты и автоматики, устройств управления и сигнализации и т.д.) в виде шкафа оперативного тока (ШОТ);
    • система приема-передачи сигналов, в виде шкафа клеммных сборок (КРОСС) (для сбора и передачи на диспетчерский пункт информации о состоянии силового и вспомогательного оборудования РУ серии КРУН (БМ)-СВЭЛ;
    • система управления наружным освещением (для освещения подстанционной площадки, подъездных путей, для охранного освещения и т.д.)
    • другие системы и оборудование.

б) Силовая часть, состоящая из:

  • ячеек КРУ;
    Силовое оборудование РУ серии КРУН (БМ)-СВЭЛ выполняется на базе КРУ серии КРУ-СВЭЛ, которые состоят из отдельных комплектных ячеек КРУ. Количество и тип ячеек КРУ определятся требованиями опросного листа. По согласованию с заказчиком в составе РУ серии КРУН (БМ)-СВЭЛ возможно применение КРУ других типов и производителей, а также специально разработанного оборудования. Подробная информация на ячейки КРУ приведена в описании комплектного распределительного устройства серии КРУ-СВЭЛ.
  • соединительных токопроводов;
    В РУ серии КРУН (БМ)-СВЭЛ с двухрядным расположением силового оборудования, для соединения токопроводов противостоящих секций применяется шинный мост (ШМ). Применяемый в РУ серии КРУН (БМ)-СВЭЛ ШМ имеет уменьшенные габаритные размеры и разработан специально для установки в блочно-модульном здании. Конструктивно ШМ представляет собой систему плоских шин размещенных в стальном кожухе, которая устанавливается в конце ряда ячеек КРУ на боковые переходные панели. Кожух ШМ имеет клапана для сброса избыточного давления при возникновении внутри ШМ электрической дуги.
    Функционально ШМ может исполнять роль сборных шин, или секционной перемычки.
  • шинных вводов;
    Ячейки серии КРУ-СВЭЛ в составе КРУН (БМ)-СВЭЛ могут быть оборудованы оборудованы шинными вводами (ШВ), выходящими наружу через стену БМЗ. ШВ предназначены для приёма электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 (КРУН 6 кВ) или 10 (КРУН 10 кВ) кВ с воздушной линии электропередач (ЛЭП), с магистрального шинопровода, или непосредственно с силового трансформатора (плоскими шинами или проводом с зажимами аппаратными).
  • воздушных вводов.
    РУ серии КРУН (БМ)-СВЭЛ может быть оборудовано воздушным вводом для приёма электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 (КРУН 6 кВ) или 10 (КРУН 10 кВ) кВ с ЛЭП.
    Воздушный ввод представляет собой сборную конструкцию, которая собирается и устанавливается в рабочее положение на месте монтажа. Конструкция воздушного ввода включает в себя следующие обязательные элементы:
    • несущая рама (опорная конструкция);
    • кабельная перемычка (токопровод между подключаемой ЛЭП и вводной ячейкой КРУ, выполняется из одножильного кабеля АПвВнг 1х240/25-10 и допускает максимальную нагрузку до 630 А);
    • защитный кожух (закрывает кабельную перемычку на высоту 2 м от уровня установки РУ серии КРУН (БМ)-СВЭЛ);
    • полоса заземления (для подключения заземления составных частей воздушного ввода к общеподстанционному контуру заземления);
    • опорные изоляторы с контактными площадками (площадки для присоединения кабельной перемычки воздушного ввода и аппаратных зажимов ЛЭП);
    • проушины (для крепления натяжного троса ЛЭП, допустимое суммарное тяжение от трех тросов не более 500 кг.).
    Дополнительно по заказу возможна установка на воздушный ввод дополнительных элементов, а именно:
    • ограничители перенапряжения (для предохранения от грозовых импульсов и импульсов промышленных перенапряжений);
    • счетчик импульсов (работают в паре с ограничителями перенапряжения и производят подсчет импульсов перенапряжений, также могут иметь вспомогательный контакт для передачи сигнала о срабатывании в схему сигнализации).

в) Комплект металлоконструкций, состоящий из:

  • ростверка;
  • площадок обслуживания с ограждениями;
  • лестничных маршей с ограждениями.
Чертежи

Чертежи

Двухрядное исполнение
Однорядное исполнение

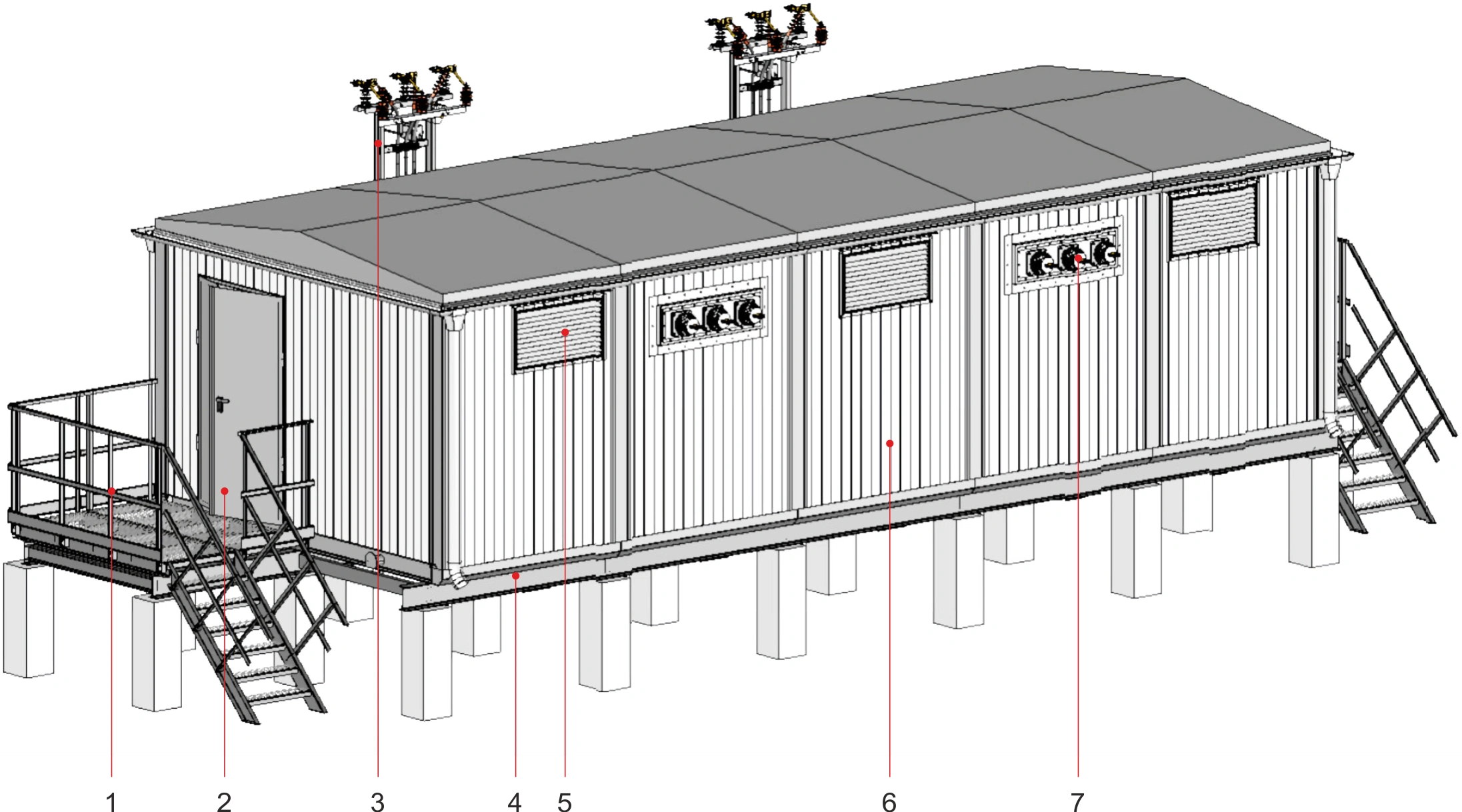

1. Площадка обслуживания с ограждениями 2. Входная дверь 3. Воздушный ввод 4. Ростверк 5. Вентиляционные проемы 6. Блок-модуль 7. Шинный ввод

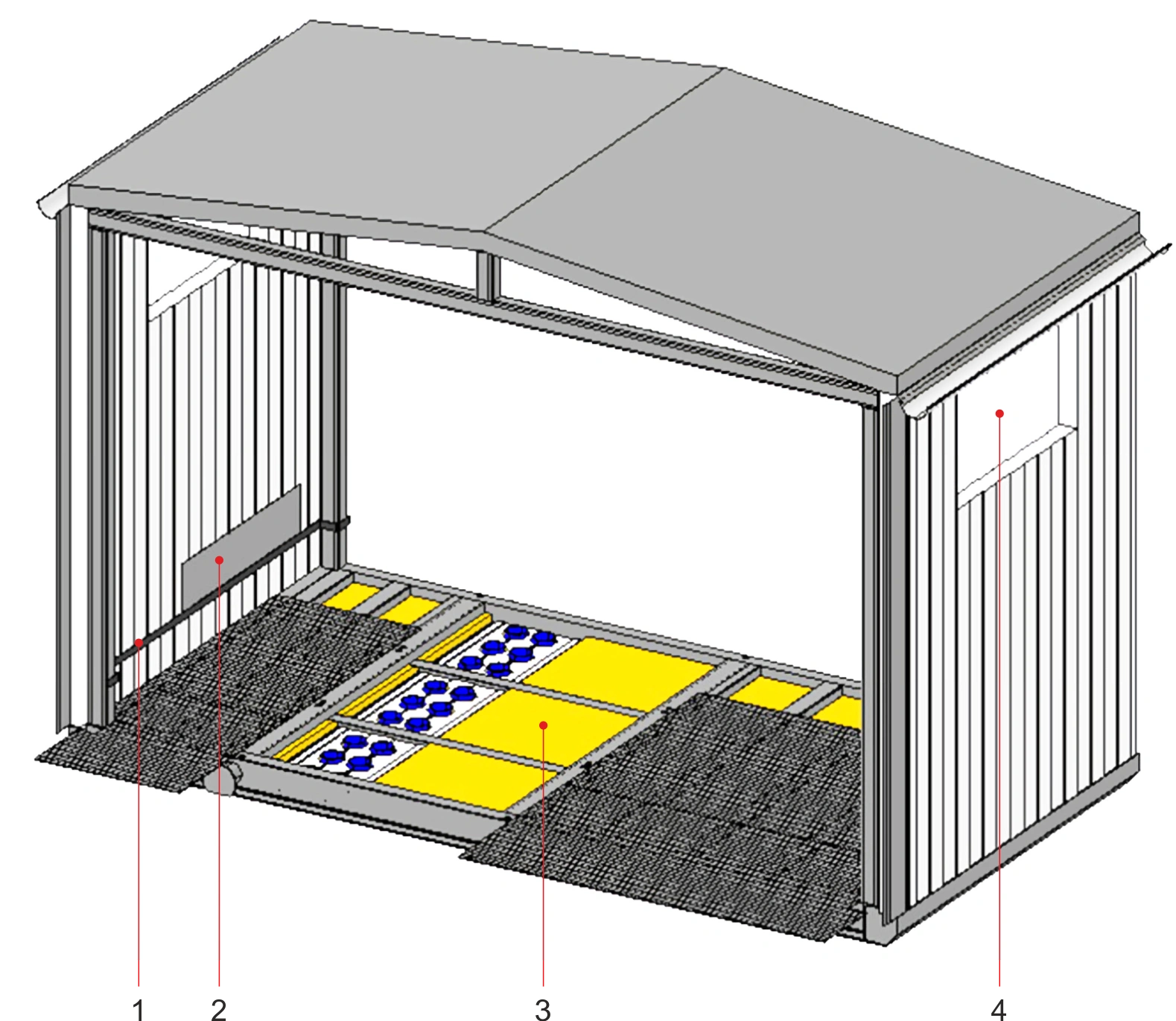

1. Внутренний контур заземления 2. Закладные листы для установки навесного оборудования 3. Проемы для ввода силового кабеля 4. Вентиляционные проемы

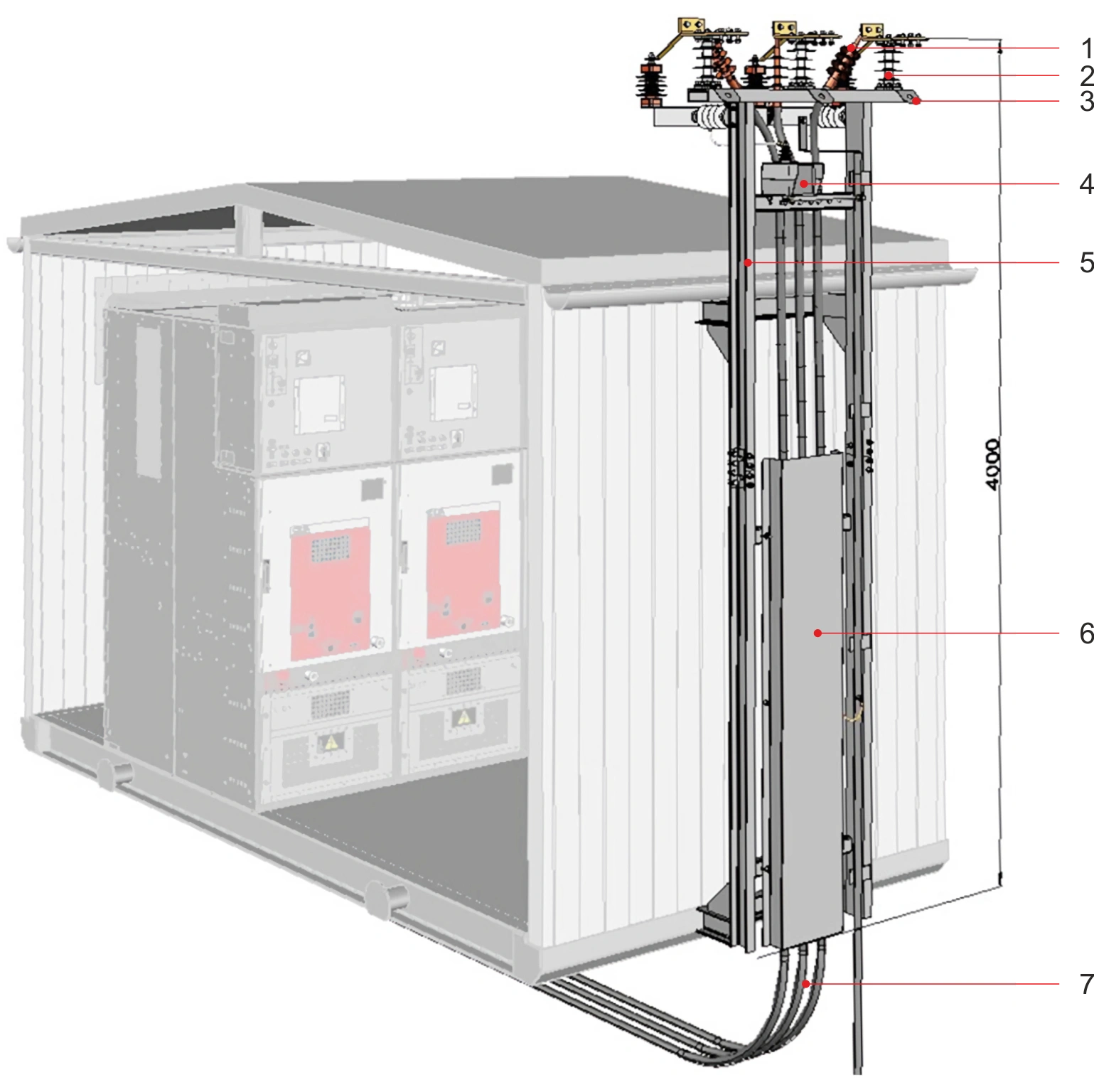

1. Ограничители перенапряжения 2. Опорные изоляторы с контактными площадками 3. Проушины для крепления натяжного троса 4. Счетчик импульсов 5. Несущая рама воздушного ввода 6. Защитный кожух 7. Кабельная перемычка
