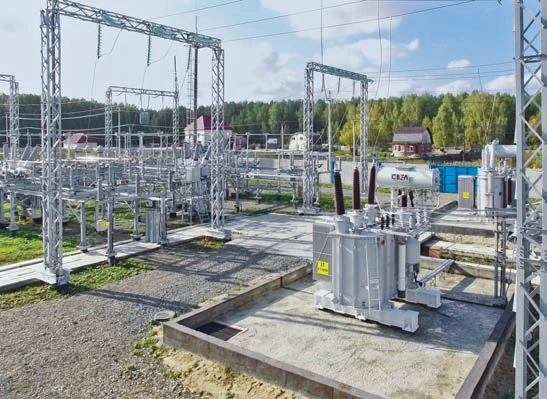

Комплектные трансформаторные подстанции блочные (КТПБ)

Блочные комплектные трансформаторнные подстанции

Трансформаторная подстанция – это оборудование, которое служит для приема, преобразования и распределения электрической энергии.

КТПБ обеспечивает электроснабжение жилищно-коммунальных, общественных, промышленных и сельскохозяйственных объектов, площадок индивидуальной застройки и коттеджных поселков.

Блочная комплектная трансформаторная подстанция имеет следующие характеристики:

- Высокий уровень надежности – при расчете применяются критерии срока службы, прочности, влагостойкости, морозостойкости, сейсмостойкости и пожаробезопасности железобетонных конструкций.

- Многообразие компоновок - каждая блочная трансформаторная подстанция КТПБ состоит из отдельных функциональных элементов — блок-модулей, различные сочетания которых позволяют создавать как типовые подстанции, так и разработанные под индивидуальный проект.

- Удобство транспортировки.

- Простой монтаж и обслуживание КТПБ. Благодаря готовым блокам на месте легко и в сжатые сроки можно собрать конструкцию.

Из чего состоит комплектная трансформаторная подстанция? Это основное оборудование, к которому относятся силовые трансформаторы, распределительное устройство высокого напряжения (КРУ ВН), распределительное устройство низкого напряжения (РУ НН) и устройство автоматического ввода резерва (АВР) на стороне НН или ВН (опция для 2-секционных подстанций), а также целый ряд дополнительных опций.

Собственное производство Группы СВЭЛ позволяет реализовывать строительство блочных трансформаторных подстанций «под ключ», что включает в себя расчет, проектирование, монтаж и ввод в эксплуатацию, учитывая все особенности проекта.

ПРЕИМУЩЕСТВА:

Сокращение сроков разработки проекта

Использование каталогов на типовые изделия.

Удобная процедура заказа

Использование условных обозначений для основных комплектующих КТПБ, что сокращает процедуру согласований заказа.

Универсальность

Универсальность блоков - возможность установки любого типа высоковольтного оборудования с учетом индивидуальных требований проекта.

Выполнение реконструкции существующих распределительных устройств

• Блоки адаптированы под любой тип оборудования.
• Жесткая ошиновка может устанавливаться на широкий перечень опорных изоляторов и разъединителей.
• Разработка компоновки ОРУ с учетом индивидуальных требований проекта.

Сокращение сроков поставки

Наличие разработанной конструкторской документации.

Сокращение сроков монтажа

• Применение болтовых соединений, взамен сварных, как в блоках с оборудованием, так и в жесткой ошиновке.
• Проведение контрольной сборки на предприятии-изготовителе, что, в свою очередь, позволяет: исключить некомплектность поставки на объект, проверить собираемость изделий.

Уменьшение площади сооружений распределительных устройств

• Применение блочно-модульной конструкции позволяет сократить количество фундаментов по сравнению с блочными конструкциями.
• Применение навесных кабельных конструкций позволяет отказаться от затрат на дополнительные работы по прокладке наземных кабельных конструкций.
• Расположение шкафов вторичной коммутации непосредственно на опорной металлоконструкции блоков позволяет отказаться от затрат на установку отдельных фундаментов под них.

Применение жесткой ошиновки

Позволяет отказаться от применения шинных порталов, установки фундаментов под них, прокладки гибкой ошиновки, что ведет к уменьшению землеотвода распределительного устройства, сокращению строительно-монтажных работ, экономии материалов.

КОМПЛЕКТНОСТЬ КТПБ МОЖЕТ ВКЛЮЧАТЬ В СЕБЯ:

• Силовые трансформаторы (автотрансформаторы);
• Открытые распределительные устройства 220, 110, 35 кВ;
• Жесткую ошиновку 35-220 кВ и шинный мост 6(10) кВ;
• Кабельные конструкции;
• Шкафы вторичной коммутации;
• Контактно-натяжную арматуру;
• Закрытое распределительное устройство ЗРУ 6(10) кВ, 35 кВ;
• Общеподстанционный пункт управления (ОПУ);
• Порталы;
• Осветительные мачты;
• Заземление.
