Описание
КТПБ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц, которые могут использоваться, на территории Российской Федерации и за рубежом для электроснабжения промышленных объектов нефтегазодобывающей и горнодобывающей отрасли, предприятий машиностроения, железнодорожного транспорта, городских и коммунальных потребителей, сельскохозяйственных районов и крупных строительств.
Типовые варианты КТПБ разработаны на основании альбома «Типовые схемы принципиальные электрические распределительных устройств напряжением 6-750 кВ, подстанции и указания по их применению» №14198тм-т1, институт «ЭНЕРГОСЕТЬПРОЕКТ» г. Москва — 1993 г.
КТПБ рассчитаны для наружной установки на высоте не более 1000 м над уровнем моря и работы в условиях, соответствующих исполнениям УХЛ и ХЛ категории размещения 1 по ГОСТ 15150.
Блочные комплектные трансформаторные подстанции на класс напряжения 35; 110; 220 кВ, разработанные специалистами «группы «СВЭЛ» (код ОКП 34 1200), это современные компоновочные решения, отвечающие Правилам Устройства Электроустановок (ПУЭ), а также требованиям и рекомендациям ОАО «ФСК ЕЭС».
Комплектность

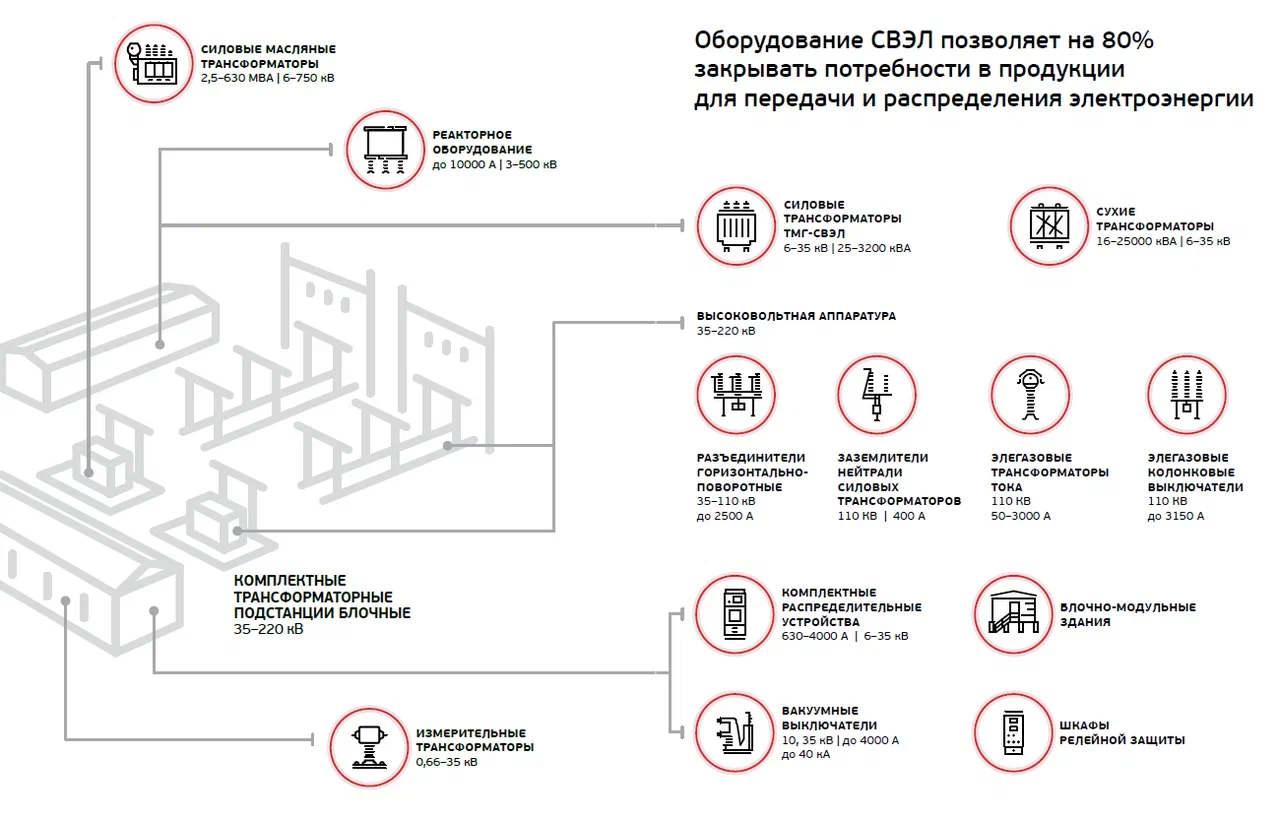

КТПБ может включать в себя:
- силовые трансформаторы (автотрансформаторы);
- открытые распределительные устройства (далее ОРУ) 220, 110, 35, 6(10) кВ;
- жесткую и гибкую ошиновку;
- кабельные конструкции;
- шкафы вторичной коммутации;
- контактно-натяжную арматуру;
- комплектно-распределительные устройства наружной установки КРУ (10) 6 кВ;
- общеподстанционный пункт управления (ОПУ);
- порталы;
- осветительные мачты и освещение;
- заземление;
- фундаменты;
- грозовую защиту (молниеотводы и тд.);
- ограждение ПС.
Комплектность КТПБ может изменяться в соответствии с индивидуальными требованиями проекта и заказчика и должна быть отражена в опросном листе на подстанцию.
| Характеристика | |||||||
| Наименование параметра | Примечание | ||||||
| ОРУ 220 кВ | ОРУ 110 кВ | Сторона 6(10) кВ | |||||
| ОРУ 35 кВ | |||||||
| Номинальное напряжение, кВ | 220 | 110 | 35 | - | - | ||
| высшее | 220 | 110 | 35 | - | - | ||
| среднее | 35, 110 | 35 | - | - | - | ||
| низшее | 6, 10, 35 | 6, 10 | 6, 10 | - | - | ||
| Мощность силового трансформатора, кВА | До 125000* | До 63000* | До 16000* | - | *Принимается в соответствии с требованиями проекта на ПС | ||
| Номинальный ток, А | |||||||
| ячеек ОРУ |
1000, 2000 |
630, 1000, 2000 |
630, 1000 | - | По схемам: 110-12…13; 220-7…14. | ||
| шкафов ввода КРУ | - | - | - |
630, 1000, 1600, 2500, 3150 |
См. каталог «Комплектные распределительные устройства» | ||
| цепей линий и перемычек | max 1000 | max 630 | max 630 | - | - | ||
| цепей силовых трансформаторов | 630 | 630 | 630 | - | - | ||
| сборных шин |
1000, 2000 |
1000, 2000 | 630, 1000 | - | - | ||
|
Сквозной ток короткого замыкания (амплитуда), кА |
65, 81* | 65, 81* | 26 | 51, 81* | *Для ячеек ОРУ и сборных шин с Iн=2000А | ||
| Ток термической стойкости в течении 3 сек, кА | 25, 31,5 | 25, 31,5 | 10 | - | - | ||
| Климатическое исполнение и категория размещения | У — ХЛ категории размещения 1 | ГОСТ 15150 | |||||
| Район по ветру | I — V | ПУЭ (изд. 7) | |||||
| Район по гололёду | I — VII | ПУЭ (изд. 7) | |||||
| Степень загрязнения атмосферы | I — IV | ГОСТ 28856 | |||||
|
Сейсмичность площадки Строительства, баллов |
7 — 9* | По шкале МSK-64; *усиленное исполнение опорных метал-локонструкций | |||||
| Средний срок службы КТПБ, лет | 30 | - | |||||
