Комплектные трансформаторные подстанции наружной установки в блочно-модульном здании (КТПН (БМ)-СВЭЛ) трехфазного переменного тока частотой 50 Гц., на напряжение до 10 кВ, мощностью от 250 до 2500 кВ∙А, предназначены для приема, преобразования и распределения электрической энергии. КТПН (БМ) предназначены для использования в системах электроснабжения городских, жилищно-коммунальных, общественных и промышленных объектов, в сетях с изолированной нейтралью на стороне 6(10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ

Описание

Описание

Блочно-модульное здание подстанций серии КТПН (БМ)-СВЭЛ представляет группу соединенных между собой блок-модулей, собранных на едином фундаменте и образующих единое помещение. Конструкция и установленные системы и оборудование собственных нужд позволяют создавать внутри здания условия, необходимые для нормальной работы и обслуживания силового оборудования, установленного в подстанциях серии КТПН (БМ)-СВЭЛ.

Технические данные

Технические данные

КТПН (БМ)-СВЭЛ применяются для установки на высоте не более 1000 м над уровнем моря и для работы в условиях, соответствующих исполнению УХЛ категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при следующих номинальных значениях климатических факторов:

  • верхнее рабочее значение температуры окружающего воздуха плюс 40 °C;
  • нижнее значение рабочей температуры окружающего воздуха минус 60 °С;
  • расчетная температура воздуха внутри здания не ниже плюс 5 °С;
  • относительная влажность воздуха 75% при 15 °С (среднегодовое значение);
  • атмосфера типа II - промышленная.

Номинальные значения механических внешних воздействующих факторов (ВВФ) - по ГОСТ 17516.1-90 (2001) для группы механического исполнения М13.

Сейсмостойкость до 9 баллов (по шкале MSK-64).

Рабочие значения механических нагрузок и воздействий:

  • допустимая нагрузка снегового покрова до 3200 Па;
  • скорость ветра до 36 м/с, скоростной напор ветра до 800 Па;
  • толщина льда до 20 мм.

Преимущества

Преимущества
  • Мобильность и максимальная заводская готовность позволяют осуществлять монтаж зданий в кратчайшие сроки;
  • Монтаж внутри БМЗ может производиться в любое время года, вне зависимости от температуры наружного воздуха;
  • Высокие теплоизоляционные и огнеупорные качества оболочки БМЗ;
  • Экологичность, гигиеничность, безопасность для человека;
  • Отсутствие лишней нагрузки на фундамент постройки;
  • Легкость транспортирования;
  • Не требуется дополнительная отделка;
  • Высокая звукоизоляция;
  • Низкая стоимость зданий по сравнению с объектами капитального строительства (кирпич, бетон и т.д.), а также меньшие затраты человеко-часов на возведение;
  • Монтаж на любых грунтах;
  • Сейсмостойкость до 9 баллов.

Области применения

Области применения

КТПН (БМ)-СВЭЛ применяются в качестве распределительных устройств в различных отраслях, а именно:

  1. Нефтегазовая отрасль
  2. Энергетика
  3. Металлургическая промышленность
  4. Машиностроение
  5. Химическая
  6. Нефтехимическая промышленность
  7. Инфраструктура
  8. Сельское хозяйство

Опции здания подстанции КТПН(БМ)-СВЭЛ

Опции здания подстанции КТПН(БМ)-СВЭЛ
  1. поддержание микроклимата;
  2. аварийное освещение;
  3. охранно-пожарная сигнализация;
  4. система пожаротушения;
  5. система бесперебойного питания;
  6. система управления наружным освещением;
  7. бытовой отсек.

Состав подстанции КТПН(БМ)-СВЭЛ в стандартной комплектации

Состав подстанции КТПН(БМ)-СВЭЛ в стандартной комплектации

КТПН(БМ)-СВЭЛ – это комплексное решение компанией, предлагаемое компанией СВЭЛ, для преобразования электроэнергии 35 кВ или 6(10) кВ в 0,4кВ и организации электроснабжения.

Это решение состоит на 100% из продуктов, производимых компанией СВЭЛ:

УВН

КРУ-СВЭЛ-К-1.2

УВН – устройство ввода высокого напряжения.

В качестве УВН мы рекомендуем использовать ячейки КРУ-СВЭЛ-К-1.2.

Блочно-модульное здание

БМЗ-СВЭЛ – здание блочно-модульной конструкции, используемое для наружной установки комплектных трансформаторных подстанций, комплектных распределительных устройств и другого оборудования подстанции или для организации месть постоянного пребывания обслуживающего персонала.

РУНН

НКУ-СВЭЛ

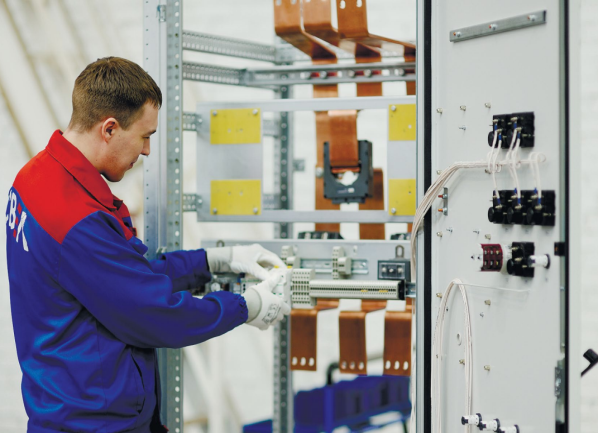

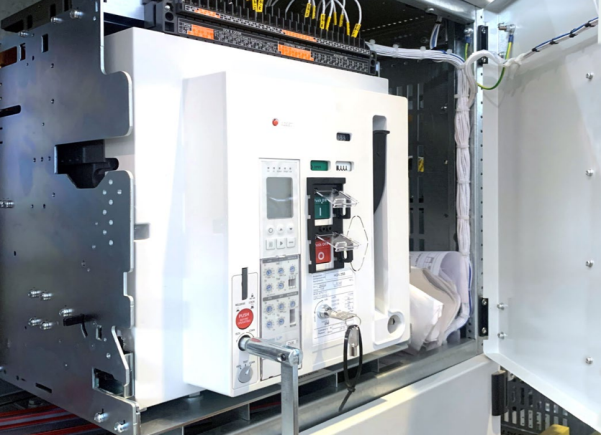

РУНН – распределительное устройство низкого напряжения. В качестве РУНН мы применяем низковольтные комплектные устройства – НКУ-СВЭЛ.

На наш взгляд НКУ-СВЭЛ – это самое безопасное, технологичное и практичное решение в распределении сети 0,4 кВ.

Силовой трансформатор

В качестве силового трансформатора мы обычно используем сухие трансформаторы с литой изоляцией собственного производства.

Воздушный ввод

Воздушный ввод

Для приёма электрической энергии с воздушной линии электропередач (ЛЭП), подстанции серии КТПН(БМ)-СВЭЛ могут быть оборудованы воздушным вводом. Воздушный ввод представляет собой сборную конструкцию, которая собирается и устанавливается в рабочее положение на месте монтажа.

Пример воздушного ввода подстанции КТПН(БМ)-СВЭЛ
1 - несущая рама; 2 - кабельная перемычка; 3 - защитный кожух.

Комплект металлоконструкций подстанции серии КТПН(БМ)-СВЭЛ

Комплект металлоконструкций для здания подстанции серии КТПН(БМ)-СВЭЛ включает в себя:

  • площадки обслуживания с ограждениями в соответствии с ГОСТ 23120-78;
  • лестничные марши с ограждениями в соответствии с ГОСТ 23120-78.

Комплект металлоконструкций подстанции серии КТПН(БМ)-СВЭЛ

Площадки обслуживания, лестничные марши и ограждения поставляются в комплекте с дополнительными деталями и метизами, необходимыми для сборки на месте монтажа.

Необходимость поставки площадок обслуживания и ростверка должна быть указана в опросном листе.

Пример собранного ростверка с лестничными маршами, площадками обслуживания и ограждениями
1 – Ростверк;
2 – Площадки обслуживания.

Конструктивные особенности здания подстанции серии КТПН(БМ)-СВЭЛ

Конструктивные особенности здания подстанции серии КТПН(БМ)-СВЭЛ

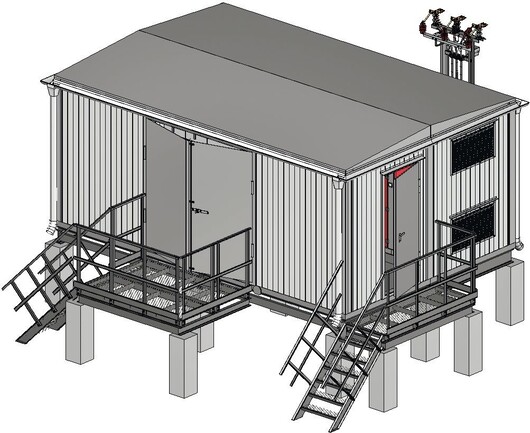

Здание подстанции серии КТПН(БМ)-СВЭЛ представляет собой группу соединенных между собой блок-модулей высокой заводской готовности, собранных на едином фундаменте и образующих единое помещение.

Комплектные трансформаторные подстанции наружной установки КТПН

Блок-модуль
Часть здания подстанции с установленным оборудованием и соединениями, доставляется до места установки и монтажа как отдельная транспортная единица.

Комплектные трансформаторные подстанции наружной установки КТПН

Утепление
Блок-модуль является каркасной конструкцией с утепленными стенами, полом и потолком. Утепление крыши и пола выполнено минераловатной плитой. Стены здания имеют толщину 100 мм и выполняются из трехслойных стеновых панелей типа «сэндвич».

Комплектные трансформаторные подстанции наружной установки КТПН

Конструкция
Основание выполняется в виде жесткой рамы для восприятия нагрузок от установленного в здании оборудования, что позволяет свободно производить погрузочно-разгрузочные и монтажные работы. Настил пола в здании выполняется из стального листа толщиной не менее 4 мм с ромбическим или чечевичным рифлением. Крыша здания двухскатная. Наружная поверхность крыши обшивается стальным листом, толщиной не менее 2 мм.
Для силовых кабелей ВН и НН, а также кабелей вторичных соединений в полу блок-модулей выполняются проемы диаметром до 100 мм. Для проемов под силовой кабель используется надувной уплотнитель, а для проемов под кабель вторичных соединений - монтажная пена.

Комплектные трансформаторные подстанции наружной установки КТПН

Обслуживание
Для удобства здание подстанции КТПН(БМ)-СВЭЛ имеет площадки обслуживания. Входные двери и ворота для закатки-выкатки силового трансформатора содержат утепление и уплотнения по всему контуру прилегания, внутренние самозапирающиеся замки с возможностью открытия изнутри без ключа. По требованию заказчика входные двери могут быть оборудованы доводчиками. Установлены съемные козырьки для защиты от атмосферных осадков и льда. Для доступа в подвальное помещение (при ленточном фундаменте) в полу одного из блоков выполняется проем с утеплённой крышкой.

Комплектные трансформаторные подстанции наружной установки КТПН

Заземление
В помещении подстанций КТПН(БМ)-СВЭЛ выполнено заземляющее устройство в виде замкнутого контура. Контур изготовлен из стальной полосы сечением 4х40 мм окрашенной в черный цвет по всей длине с маркировкой в соответствии с ГОСТ Р 50462-2009. Контур заземления здания подстанции КТПН(БМ)-СВЭЛ имеет минимум две точки подключения к внешнему контуру заземления.


Чертежи

Чертежи
1. Площадка обслуживания с ограждениями 2. Ворота для закатки-выкатки силового трансформатора 3. Входная дверь 4. Воздушный ввод 5. Вентиляционные проемы 6. Блок-модуль 7. Ростверк
1. Площадка обслуживания с ограждениями 2. Ворота для закатки-выкатки силового трансформатора 3. Входная дверь 4. Воздушный ввод 5. Вентиляционные проемы 6. Блок-модуль 7. Ростверк
1. Входная дверь 2. Ворота для закатки-выкатки силового трансформатора 3. Внутренний контур заземления 4. Проемы ввода кабеля низшего напряжения 5. Закладные листы для установки навесного оборудования 6. Маслоприемник 7. Проемы для ввода кабеля высшего напряжения
1. Входная дверь 2. Ворота для закатки-выкатки силового трансформатора 3. Внутренний контур заземления 4. Проемы ввода кабеля низшего напряжения 5. Закладные листы для установки навесного оборудования 6. Маслоприемник 7. Проемы для ввода кабеля высшего напряжения
1. Ограничители перенапряжения 2. Опорные изоляторы с контактными площадками 3. Проушины для крепления натяжного троса 4. Счетчик импульсов 5. Несущая рама воздушного ввода 6. Защитный кожух 7. Кабельная перемычка
1. Ограничители перенапряжения 2. Опорные изоляторы с контактными площадками 3. Проушины для крепления натяжного троса 4. Счетчик импульсов 5. Несущая рама воздушного ввода 6. Защитный кожух 7. Кабельная перемычка
1. Распределительное устройство низшего напряжения (РУНН) 2. Соединительный токопровод НН в кожухе 3. Силовой трансформатор 4. Соединительный токопровод ВН в кожухе 5. Устройство высшего напряжения УВН
1. Распределительное устройство низшего напряжения (РУНН) 2. Соединительный токопровод НН в кожухе 3. Силовой трансформатор 4. Соединительный токопровод ВН в кожухе 5. Устройство высшего напряжения УВН
