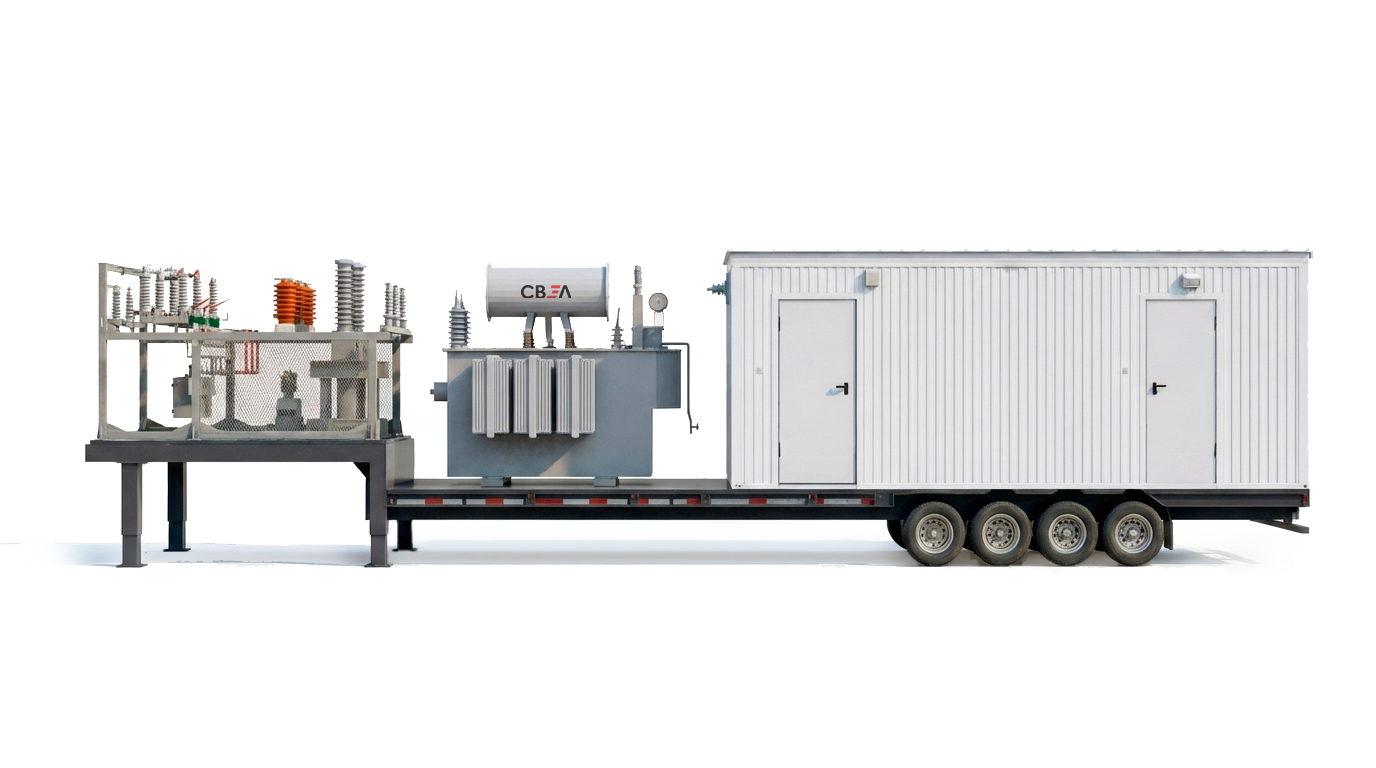

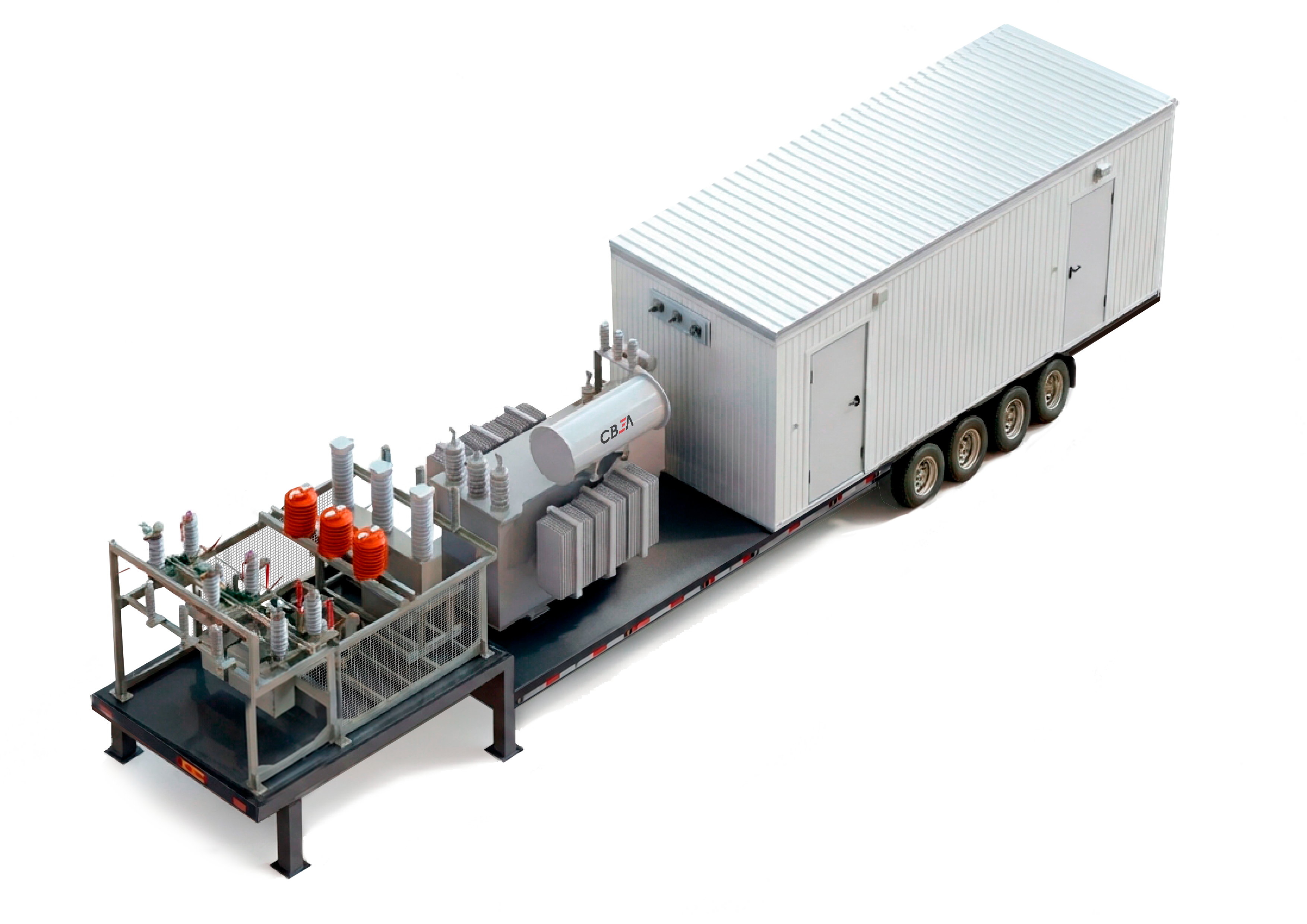

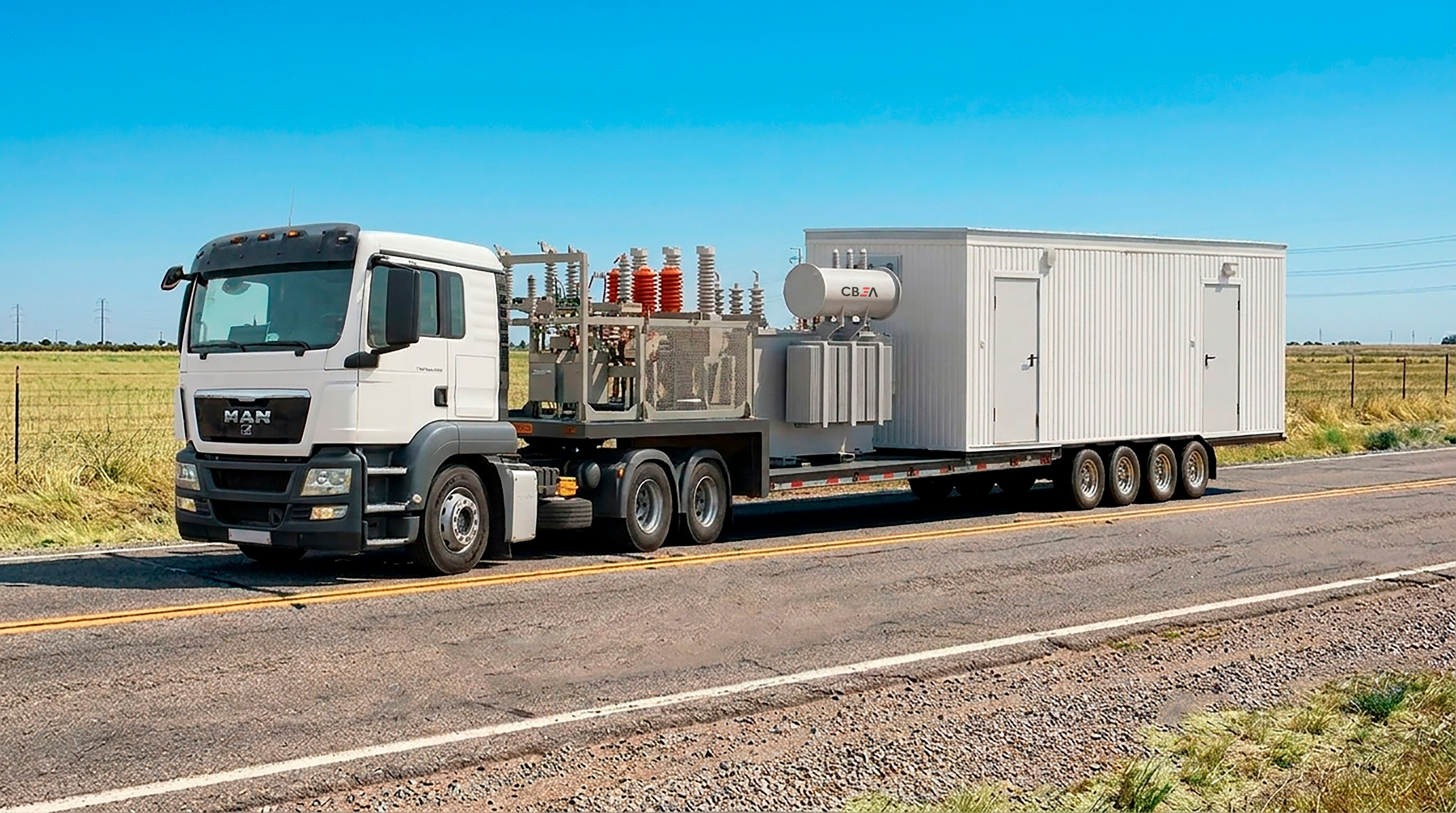

Модульные мобильные подстанции на классы напряжений 35, 110 кВ

Мобильные подстанции на классы напряжения 35, 110 кВ – это готовые решения для энергоснабжения. ММПС работают с трехфазным переменным током промышленной частоты (50 Гц), обеспечивая трансформацию и распределение электроэнергии.

Назначение мобильных модульных подстанций

• Функционирование в роли главного трансформационного пункта для удалённых и труднодоступных объектов (как для понижения, так и для повышения напряжения)
• Подача электроэнергии на временной основе к площадкам, где ведётся строительство, если на этапе возведения объекта нет доступа к сети.
• Обеспечение энергоснабжения пользователей на время проведения ремонтных или реконструкционных работ на действующей стационарной подстанции.
• Обеспечение дублирующего функционала для ключевых узлов стационарной подстанции при возникновении нештатных ситуаций или аварий.
• Снижение интенсивности нагрузки на сетевую инфраструктуру в периоды, когда потребление электроэнергии достигает максимальных значений.

Сфера применения:

• электросетевые объекты
• нефтегазовая отрасль
• городская инфраструктура
• сельское хозяйство
• железнодорожный транспорт

Виброустойчивость и вибропрочность

Специальная конструкция модулей и армирование, рассчитанные на сейсмические нагрузки и внешние механические воздействия. Исполнение, приспособленное к тяжелым условиям работы и длительной транспортировке, гарантирующее надежность и бесперебойную подачу электроэнергии.

Автономность и цифровая адаптация

Автоматический контроль с обновлением данных в реальном времени, за счет внедрения интеллектуальной системы мониторинга , для гарантии безопасности без участия персонала.

Быстрое развертывание и экстренная помощь

Благодаря высокой степени заводской готовности оборудование готово к работе уже через несколько часов после доставки на объект. Это обеспечивает оперативное реагирование на аварийные ситуации, стабильное и резервное энергоснабжение, а также минимальные простои потребителей.

Компактность и маневренность

Модульная конструкция МПС требует минимальной подготовки площадки, обеспечивает превосходную маневренность при транспортировке, быстрое прибытие на объект и надежную работу в самых сложных условиях.

Силовые трансформаторы

Вид климатического исполнения ХЛ категории размещения 1 по ГОСТ 15150.

По требованию заказчика ММПС могут изготавливаться в сейсмостойком исполнении до 9 баллов по шкале MSK-64.

Все используемые силовые трансформаторы отличаются повышенной надёжностью по сравнению со стандартными аналогами. Это достигается за счёт резервирования основных узлов, обеспечивающих их работу, — в частности систем охлаждения, мониторинга состояния и другого вспомогательного оборудования

Элегазовые комплектные распределительные устройства (КРУЭ)

Элегазовые комплектные распределительные устройства (КРУЭ) являются основным коммутационным и защитным модулем мобильных модульных подстанций (ММПС) класса напряжения 110 кВ

Их функция заключается в обеспечении следующих операций:

приём и распределение электрической энергии по заданным схемам присоединений;

коммутация силовых цепей в нормальных и аварийных режимах (включение/отключение выключателями);

отключение токов короткого замыкания и перегрузок с заданным быстродействием;

контроль токов и напряжений (через встроенные измерительные трансформаторы) для систем релейной защиты, автоматики и учёта;

защита оборудования от грозовых и коммутационных перенапряжений (ОПН).

Открытое распределительное устройство 35 кВ

ОРУ 35 кВ состоит из:

• комплекта металлоконструкций (опорный блок, защитные ограждения), установленных на полуприцеп,
• комплекта высоковольтного оборудования
• электрических связей между оборудованием (жесткая, либо гибкая ошиновка),
• комплекта заземления металлоконструкций и оборудования,
• комплекта кабельных конструкций (лотки, металлорукав)
• телескопического молниеотвода, установленного на здании БМЗ.

Металлоконструкции изготовлены в заводских условиях из стали 09Г2С ГОСТ 19281 и покрыты методом горячего цинкования по ГОСТ 9.307. Толщина покрытия не менее 80 мкм.

Трансформаторы тока

Трансформаторы тока ТОЛ-СВЭЛ-35 IIIМ однофазные, по принципу конструкции являются опорными, с литой изоляцией.

Трансформатор может содержать до пяти вторичных обмоток, каждая из которых расположена на своем магнитопроводе.

Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока и закрываются защитной крышкой.

Трансформатор напряжения

Трехфазный антрирезонансный измерительный трансформатор напряжения обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции.

Антиферрорезонансный трансформатор напряжения электромагнитного типа, стойкий к перемежающимся дуговым замыканиям, к явлению «ложной земли» при коммутации в сетях с очень маленькой емкостью фазы на землю.

Блочно-модульное здание (БМЗ-СВЭЛ)

Установка и эксплуатация производится на полуприцепе. Крепление к полуприцепу - болтовое, или при помощи специальных устройств «твистлок-замок».

Основные характеристики БМЗ:

конструктивное исполнение – блочное;

размеры зданий (Д×Ш×В): 7300×3000×3100 мм;

для несущих и вспомогательных конструкций принята сталь марки 09Г2С

Блок-модуль мобильной подстанции представляет собой цельную сварную конструкцию из профилированного стального листа с внутренним. Для доступа предусмотрены складные лестницы с поручнями. Заземление выполнено полосой 5×40 мм, проложенной по стенам на высоте 0,2–0,4 м, с выводом контура наружу минимум в двух диагонально расположенных точках, при этом для систем собственных нужд и ОПС применена система TN-C-S.

Обогрев обеспечивается электрообогревателями конвекционного и ИК-типа с автоматическим и ручным управлением, а вентиляция – естественным притоком через нижний клапан и принудительной вытяжкой вентиляторами.

Наружные поверхности защищены полиуретановой грунт-эмалью толщиной не менее 150 мкм, рассчитанной на 30 лет службы в условиях коррозионной активности С3.

Комплектное распределительное устройство КРУ-СВЭЛ-К-3.2

Комплектные распределительные устройства серии КРУ-СВЭЛ-К-3.2 предназначены для приема и распределения электрической энергии трехфазного переменного тока с номинальным напряжением 35 кВ частоты 50 Гц и используются в электроустановках сетей с изолированной или заземленной через дугогасительный реактор нейтралью для распределительных устройств электрических станций, подстанций и в электроустановках промышленных предприятий.

Комплектное распределительное устройство КРУ-СВЭЛ 6(10)

Комплектные распределительные устройства серии КРУ-СВЭЛ предназначены для приема и распределения электрической энергии трехфазного переменного тока с номинальным напряжением 10(6) кВ частоты 50 Гц и используются в электроустановках сетей с изолированной или заземленной через дугогасительный реактор нейтралью для распределительных устройств электрических станций, подстанций и в электроустановках промышленных предприятий.

Система видеонаблюдения СВЭЛ

Возможности цифровой ячейки КРУ-СВЭЛ

Поддержка серии стандартов МЭК61850 (MMS, GOOSE, SV);

Организация централизованной РЗА;

Мониторинг состояния оборудования;

Телеуправление ВВ, ВЭ и ЗН;

Моторные привода ВЭ и ЗН;

Видеонаблюдение за положением ВЭ и ЗН

Преимущества СВЭЛ:

• Безопасность ячеек КРУ-СВЭЛ доказана наличием протоколов испытаний по ГОСТ Р 55190-2022;
• Исполнение компоновочных решений по требованию заказчика;
• При изготовлении корпуса не используются сварные соединения. Крепление элементов корпуса между собой осуществляется при помощи заклепок;
• Универсальность модульного конструктива позволяет встроить любую аппаратную часть по требованию заказчика;
• Запатентованная технология индикации состояния ВЭ, ЗР;
• Максимальное время локализации дуги – до 1 сек;
• Заземляющий разъединитель с пружинным приводом класса E1 с включающей способностью при коротком замыкании;
• Ячейки аттестованы в ПАО «НК «Роснефть», ПАО «Россети», ПАО «Газпром», ПАО «Транснефть» и др.

МОТОРИЗИРОВАННЫЙ ПРИВОД КВЭ

Моторизованный привод кассетного основания выкатного элемента запатентованной конструкции обеспечивает дистанционное или местное управление перемещением КВЭ из контрольного положения в рабочее (операция вкатывания) и обратно (операция выкатывания).

1 – электродвигатель 2 – редуктор 3 – муфта 4 – винт 5 – подвижная часть 6 – неподвижная часть

МОТОРИЗИРОВАННЫЙ ПРИВОД ЗАЗЕМЛИТЕЛЯ

Моторизованный привод заземлителя обеспечивает дистанционное или местное управление включением или отключением заземлителя.

1 – заземлитель 2 – электродвигатель 3 – вал заземлителя 4 – редуктор с муфтой 5 – гнездо для рукоятки оперирования

ВИДЕОНАБЛЮДЕНИЕ СОСТОЯНИЯ ВЫКАТНОГО ЭЛЕМЕНТА

Организация системы видеонаблюдения за подвижными частями ячейки КРУ-СВЭЛ с выдачей сигнала на сервер для фиксации, либо для онлайн контроля действий оперативного персонала.

КРУ-СВЭЛ-К-1.3

КРУ-СВЭЛ-К-1.4

Общеподстанционный пункт управления

ОПУ расположен в модуле ЗРУ совместно с КРУ кВ и состоит из:

• шкафа защиты и автоматики силового трансформатора (ШЗТ);
• шкафа центральной сигнализации и трансформатора напряжения;
• клеммный шкаф АСДУЭ;
• щита собственных нужд (ЩСН);
• шкафов системы оперативного постоянного тока (СОПТ);
• шкафов охранной и пожарной системы;
• система контроля и управления доступом (СКУД).

Состав шкафов ОПУ определяется в соответствии с техническими требованиями Заказчика, дан стандартный состав.

СИСТЕМА БЕЗОПАСНОСТИ. ПОЖАРНАЯ И ОХРАННАЯ СИГНАЛИЗАЦИЯ

Здание ЗРУ-10 кВ оснащено:

• охранно-пожарной сигнализацией, состоящей из отдельно функционирующих систем охранной сигнализации (ОС) и пожарной сигнализации (ПС);
• системой контроля и управления доступом (СКУД).

В зданиях предусматривается установка извещателей пожарных дымовых оптико-электронных (ДИП). Извещатели устанавливаются в помещениях на потолке в соответствии с требованиями СП, с учетом расстановки ламп освещения, силовых кабелей и воздушных потоков, вызываемых приточной и/или вытяжной вентиляцией. На путях эвакуации у каждого выхода из помещения установлен ручной пожарный извещатель (ИПР).

Для приема сигналов о пожаре с датчиков пожарной сигнализации дымового и ручного действия, установленные в контролируемых помещениях, предусматривается установка приемно-контрольного прибора (ППКОП). Извещатели ИПР и ДИП сгруппированы в шлейфы и через сеть пожарной сигнализации включаются в приемно-контрольный прибор (ППКОП).

Система ПС при формировании сигнала «Пожар» автоматически формирует команды на запуск систем оповещения, обесточивание вентиляции и выдачу сигнала в систему АСУ ТП через клеммный шкаф АСДУЭ.

ОС снимается на время нахождения людей в помещении. Для блокировки дверей в здании ЗРУ-10 кВ используются охранные магнитоконтактные извещатели подключенные к ППКОП. Также блочно-модульное здание оснащено комбинированными объемными охранными извещателями. Управление шлейфами охранной сигнализации (снятие и постановка на охрану) осуществляется электронными ключами. Система ОС при формировании сигнала «Проникновение» автоматически формирует команды на запуск системы оповещения и выдачу сигнала в систему АСУ ТП через клеммный шкаф АСДУЭ.

ШКАФ ЗАЩИТЫ И АВТОМАТИКИ СИЛОВОГО ТРАНСФОРМАТОРА (ШЗТ)

Шкаф защиты и автоматики силового трансформатора используется для обеспечения основной или резервной защиты трансформатора. ШЗТ включает в себя набор терминалов – основной и/или резервной защиты сети, автоматизации управления выключателем, автоматизации регулирования напряжения.

ШКАФ ЦЕНТРАЛЬНОЙ СИГНАЛИЗАЦИИ И ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ

Комплект ЦС в шкафу способен собрать, обработать, наглядно отобразить и оперативно передать информацию о состоянии объекта, сформировать сигналы обобщенной сигнализации, а также быстро и удобно изменять конфигурацию системы сигнализации. Кроме того, шкаф данного типа позволяет контролировать шинки групповой сигнализации и отмечать неисправности.

Комплект трансформаторов напряжения выполняет функции релейной защиты, автоматики и сигнализации трансформаторов напряжения. Необходим для организации цепей рабочего напряжения и напряжения коммерческого учета.

КЛЕММНЫЙ ШКАФ АСДУЭ

Клеммный шкаф АСДУЭ обеспечивает кроссовые соединения между различными устройствами, приборами, шкафами управления и автоматики. Оборудование позволяет организовать прием и передачу данных, а также объединить составные части системы.

Подключение приборов к клеммам кроссового шкафа производится с помощью контрольных кабельных линий. Сигналы, получаемые от кроссового шкафа, передаются в системный шкаф.

СИСТЕМА СОБСТВЕННЫХ НУЖД ПЕРЕМЕННОГО ТОКА

Щит собственных нужд переменного тока предназначен для ввода и распределения электроэнергии 0,4 кВ 50 Гц для питания собственных нужд блока (отопление, вентиляция, освещение, розеточная сеть и т.д.). ЩСН имеет ввод питания от трансформатора собственных нужд ТСН.

СИСТЕМА СОБСТВЕННЫХ НУЖД ОПЕРАТИВНОГО ПОСТОЯННОГО ТОКА (СОПТ)

Система собственных нужд оперативного постоянного тока (СОПТ) включает в себя:

• шкаф аккумуляторных батарей, АБ применены свинцово-кислотные герметизированные;
• шкаф распределения и зарядно-выпрямительных устройств;
• блок аварийного освещения (при необходимости).

Система предназначена для обеспечения электропитанием терминалов релейной защиты, цепей управления коммутационными аппаратами, автоматики и сигнализации. Номинальное напряжение СОПТ 220 В пост. тока. СОПТ имеет питание от ЩСН, установлен в помещении ЗРУ-10 кВ. Структура СОПТ – централизованная. Шкаф оперативного тока оснащен микропроцессорной системой контроля и управления, позволяющей обеспечивать бесперебойное питание потребителей постоянного тока ЗРУ10 кВ шкафов ОПУ.

МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

Для успешного запуска ММПС на территории Заказчика, мы осуществляем обучение специалистов Заказчика эксплуатации и регламентному обслуживанию мобильных модульных подстанций.

Компоновка зависит от требований заказчика. По дополнительному заказу в комплект поставки включается Интерактивное электронное техническое руководство по эксплуатации и текущему ремонту ММПС.

Возможно выполнение ММПС как с классическими кабельными присоединениями, так и со штепсельными разъемами, что позволяет снизить время монтажа оборудования до минимума.

ВАРИАНТЫ МОНТАЖА:

• В случае установки подстанции на трейлерах производится только стыковка модулей.
• В случае установки подстанции на фундамент производятся разгрузочные работы и затем стыковка модулей.

ЭТАПЫ МОНТАЖА:

1.  Подготовка и ростверка свайного основания;

2.  Установка блок-модулей ММПС на готовое основание;

3.  Стыковка блоков;

4.  Заводка КЛ-10 кВ, ВЛ-35 кВ;

5.  Монтаж системы заземления и молниезащиты;

6.  Проверка работоспособности систе

Также, при сотрудничестве с нашей компанией, Специалисты Сервисного центра помогут осуществлять регулярное техническое обслуживание.

Цель обслуживания: использовать оборудование с максимальной производительностью и КПД, а также резко снизить вероятность выхода из строя оборудования и его компонентов.

Гарантийный срок эксплуатации — не менее 24 месяцев.

Расчётный срок эксплуатации — 30 лет.

КОМПОНОВОЧНЫЕ РЕШЕНИЯ

В каталоге представлены предварительные компоновочные и технические требования к распределительным устройствам 35 и 110 кВ, системе маслосбора, контуру заземления, а также перечень запасных частей, инструментов и принадлежностей (ЗИП) для обеспечения надежной эксплуатации оборудования. Данные решения носят предварительный характер и требуют детального уточнения в рамках рабочего проектирования.

ОДНОТРАНСФОРМАТОРНАЯ ММПС-СВЭЛ-2500…16000 кВА

ДВУХТРАНСФОРМАТОРНАЯ ММПС-СВЭЛ
