Компенсирующие реакторы

Для поддержания необходимого уровня напряжения в промышленных сетях компенсирующие реакторы, работающие в комплексе статических тиристорных компенсаторов реактивной мощности, снижают нагрузку на трансформаторы, кабели, провода, коммутационное оборудование, повышают качество электроэнергии, снижают затраты и позволяют избежать штрафов при потреблении емкостной энергии выше установленных пределов

Описание

Описание

Группа СВЭЛ  разрабатывает и производит сухие компенсирующие реакторы для комплектования ТРГ СТК. За это время многие потребители успели высоко оценить надежность и энергоэффективность реакторов СВЭЛ. Более 22 000 единиц реакторного оборудования в эксплуатации, подтверждают безусловное лидерство СВЭЛ.

Значительные инвестиции в уникальные разработки, защищенные многочисленными патентами, позволяют производить реакторы с минимальными габаритными размерами и массой. Уже сейчас СВЭЛ выпускает реакторы мирового уровня, которые позволяют нашим потребителям снижать капитальные и эксплуатационные затраты.

Используя опыт эксплуатации реакторов, выпущенных мировыми лидерами, СВЭЛ разработал собственную инновационную конструкцию, с несомненными преимуществами:
 высокая прочность и стойкость к ударным токам
 двойная изоляция провода
 отсутствие незакрепленных участков проводников
 отсутствие соединений проводников в теле реактора
 защита от УФ излучения, осадков и загрязнений
 минимальные потери и низкий уровень шума
 сварные электрические соединения

Опционально в комплект поставки могут быть включены:
 опоры из нержавеющей стали (для выдерживания магнитных расстояний)
 шинные компенсаторы
✓ опорные металлоконструкции
 фарфоровые опорные изоляторы (по умолчанию полимерные)
 блочно-модульное здание для размещения реактора
 шефмонтаж (надзор и техническое руководство при выполнении монтажа)

Технические данные

Технические данные

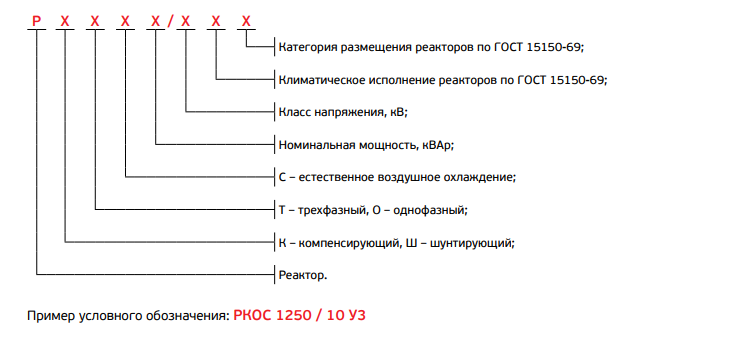

Выпускаемые типы компенсирующих реакторов:
     - РКОС - однофазные
     - РКТС - трехфазные

Основные технические характеристики*:
   - номинальное напряжение, кВ: до 110
   - номинальная мощность (одной фазы), Мвар: до 150
   - климатическое исполнение: У, УХЛ, ХЛ, Т
   - категория размещения: 1, 2, 3, 4

* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.
