Шкафы релейной защиты и автоматики РЗА

Описание и назначение устройства

Шкафы релейной защиты (автоматики) – сокращенно Шкафы РЗА или ШРЗА (но в отрасли принята аббревиатура) – предназначены для обеспечения релейной защиты оборудования линий электропередач трансформаторных станций и подстанций, генераторов и пр., напряжением 35 кВ. Кроме того, шкафы позволяют автоматизировать многие функции подстанционного оборудования.

Конструктивно шкафы РЗА представляют собой высококачественный корпус с защитой от влаги и пыли с установленным внутри него оборудованием. На передней двери шкафа располагаются индикационные приборы, аппаратура управления и сами блоки РЗА. Шкаф отличается гибкостью назначения: благодаря возможности размещения в нем различных терминалов, функции шкафа могут отличаться, что позволит настроить его под конкретные нужды.

Типы релейных шкафов

В зависимости от целевого назначения шкафов, «Группа СВЭЛ» изготавливает ШРЗА нескольких типов.

1. Шкаф центральной сигнализации используется в качестве центральной сигнализации на электрических станциях и подстанциях, включающих цифровые или иные устройства автоматики и релейной защиты. Шкаф способен собрать, обработать, наглядно отобразить и оперативно передать информацию о состоянии объекта, сформировать сигналы обобщенной сигнализации, а также быстро и удобно изменять конфигурацию системы сигнализации. Кроме того, шкаф данного типа позволяет контролировать шинки групповой сигнализации и отмечать неисправности.

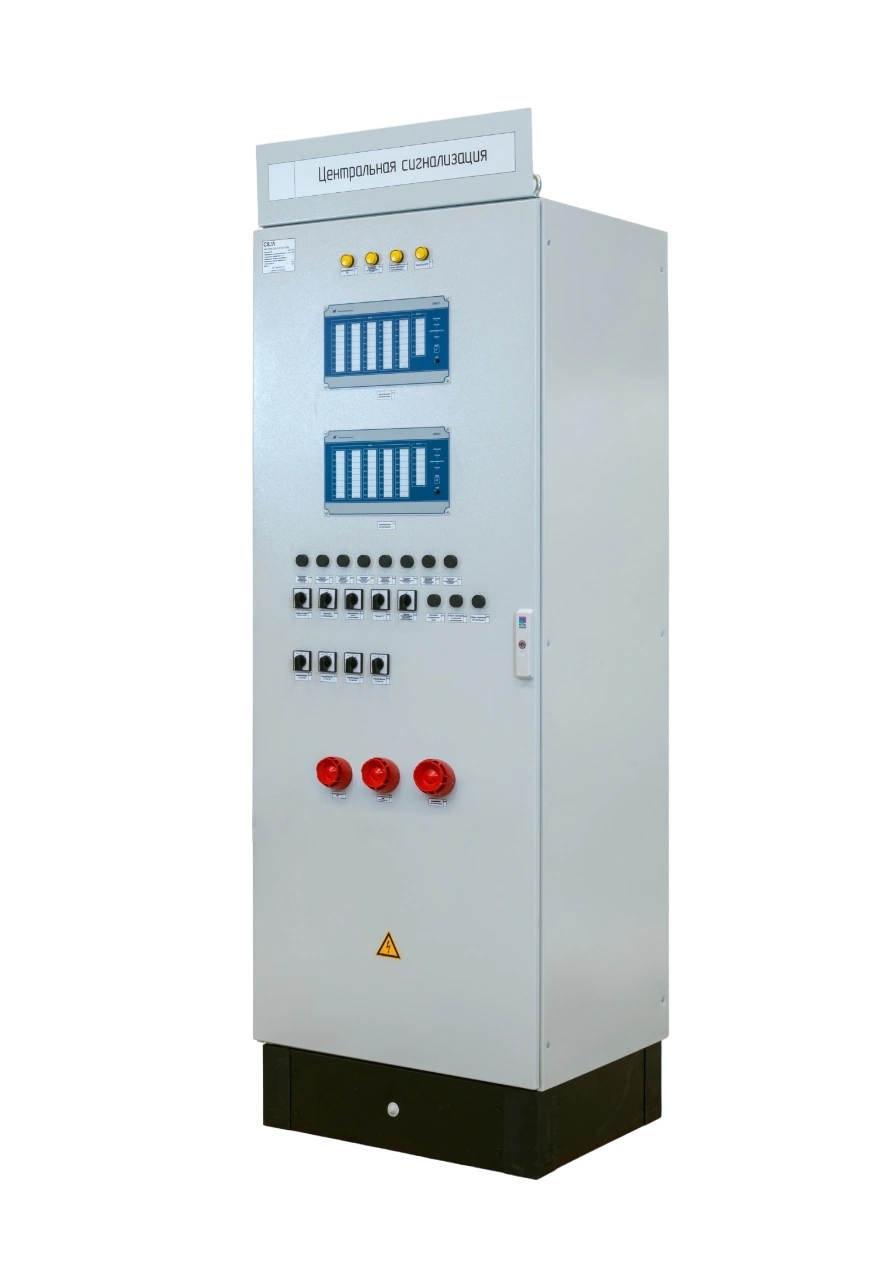

Шкаф центральной сигнализации

2. Шкаф защиты трансформаторов напряжения выполняет функции релейной защиты, автоматики и сигнализации трансформаторов напряжения.

Необходим для организации цепей рабочего напряжения и напряжения коммерческого учета.

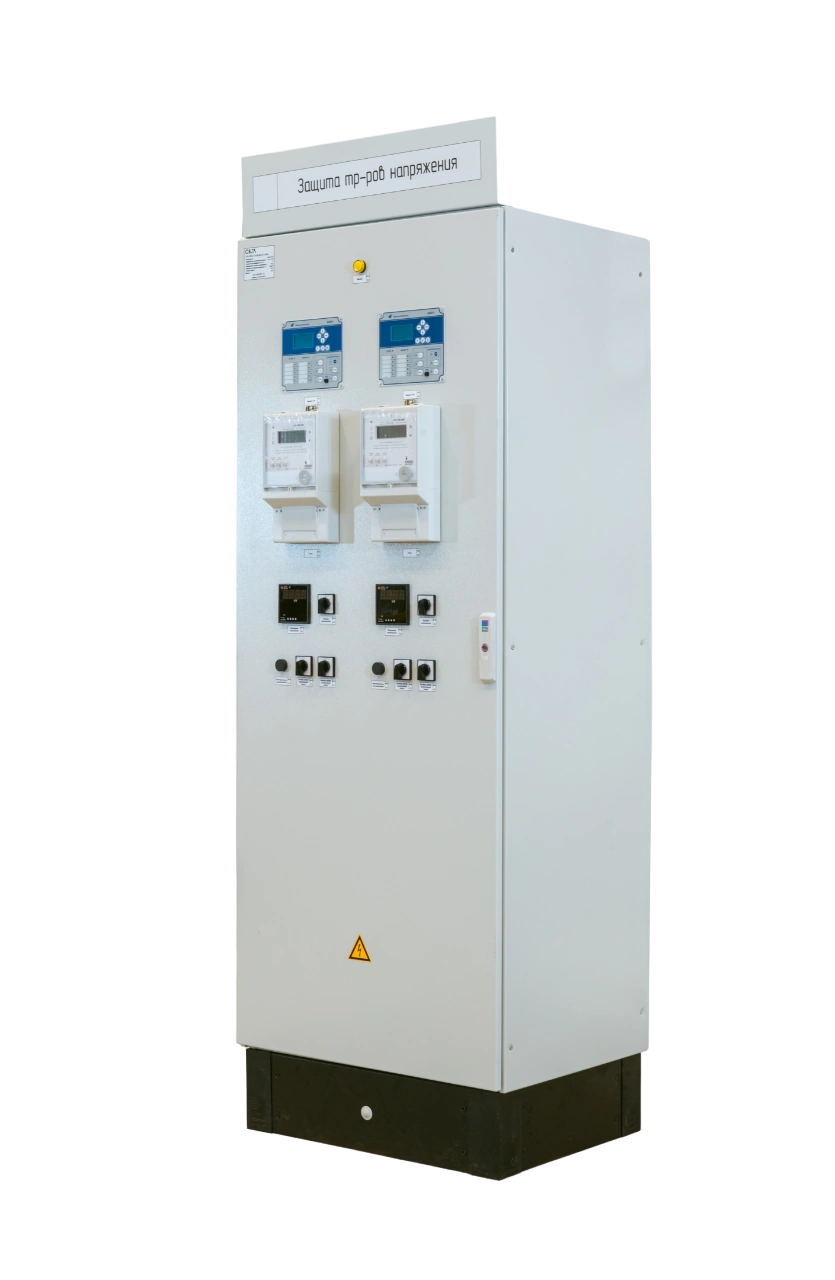

Шкаф защиты трансформатора напряжения

3. Шкаф защиты и управления выключателем предназначены для управления выключателями с трёхфазным или пофазным управлением электромагнитами (АУВ), а также осуществления функций автоматического повторного включения (АПВ), защиты от неполнофазного режима (ЗНФ) и непереключения фаз выключателя (ЗНФР), резервирования отказа выключателя (УРОВ), контроля ресурса выключателя, дистанционного управления и смены групп уставок.

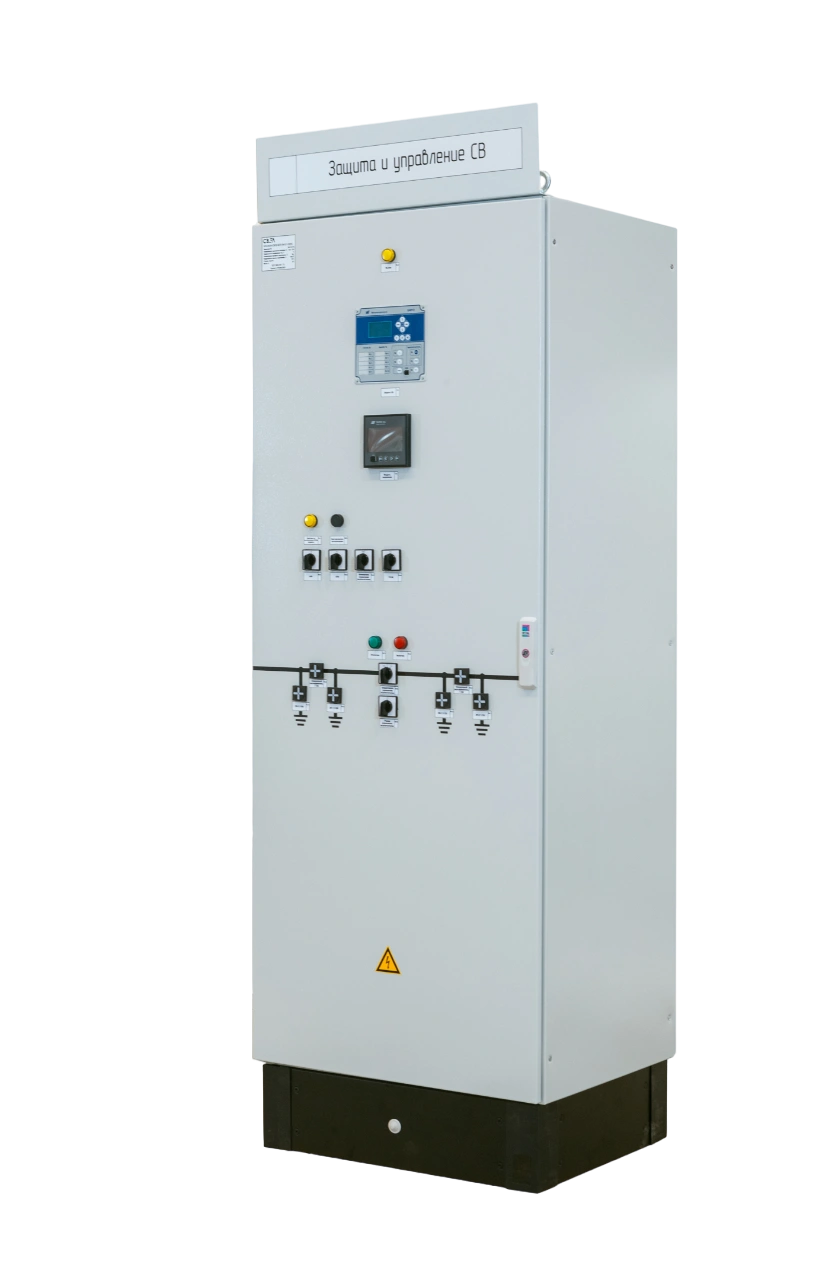

Шкаф защиты и управления выключателем

4. Шкаф оперативной блокировки используется для распределения цепей блокировки коммутационных аппаратов электростанций или подстанций. Кроме того, он выполняет функции питания.

Шкаф позволяет организовать и резервировать цепи питания оперативной блокировки и контролировать их изоляцию.

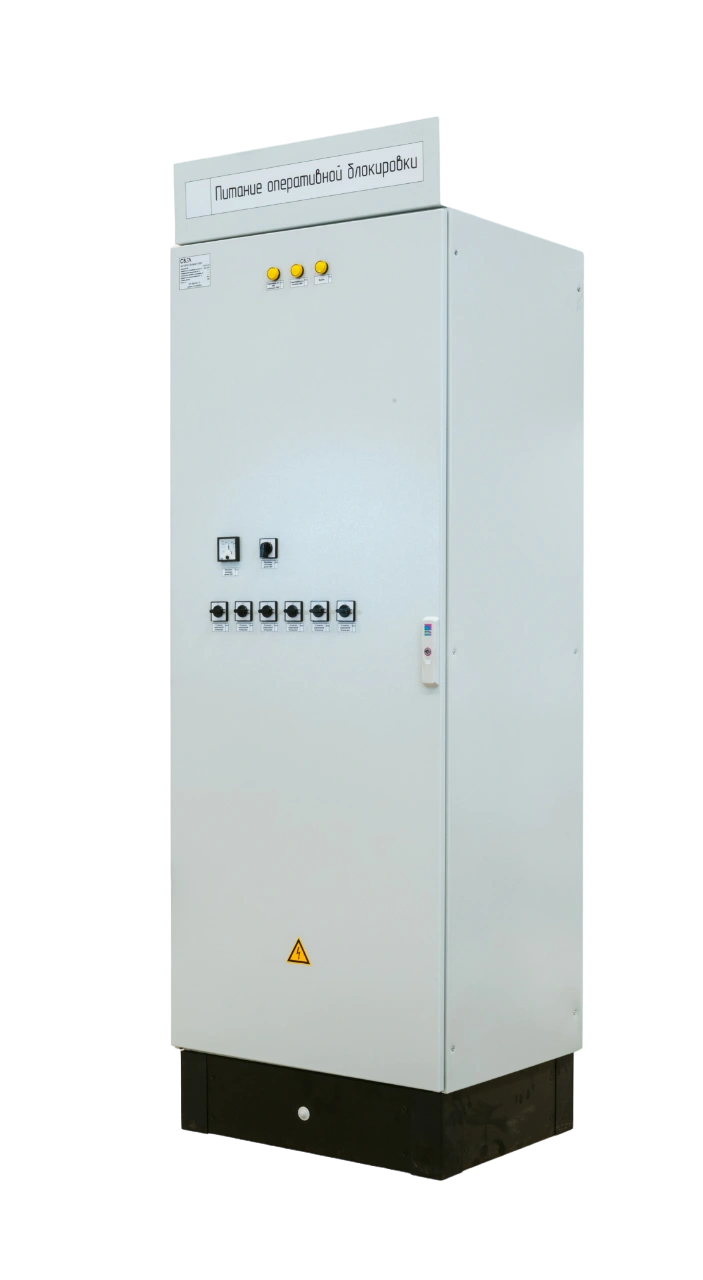

Шкаф оперативной блокировки

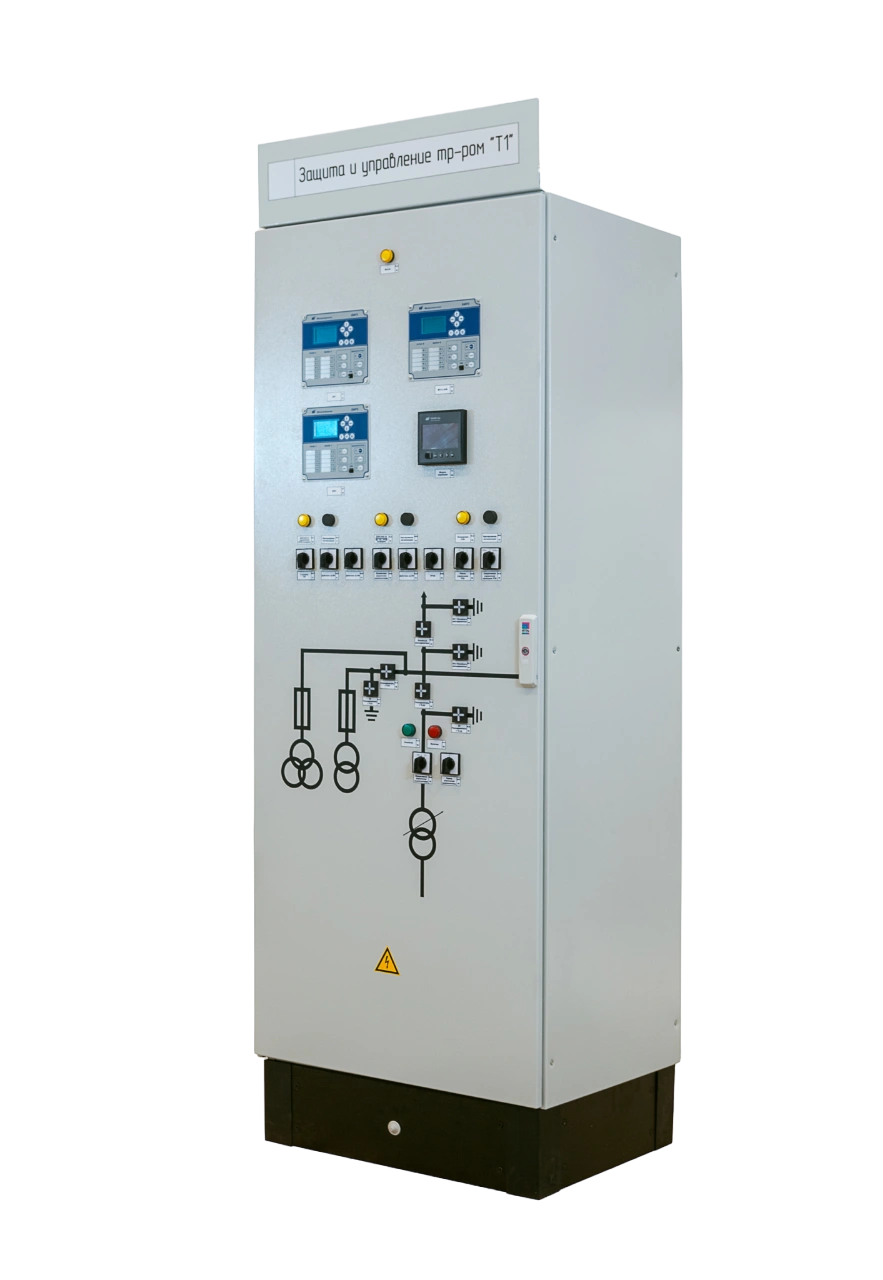

5. Шкаф защиты трансформатора используется для обеспечения основной или резервной защиты трансформатора.

Шкаф защиты включает в себя набор терминалов – основной или резервной защиты сети, автоматизации управления выключателем, автоматизации регулирования напряжения.

Шкаф оперативной блокировки

Комплектация релейных шкафов

Комплектация всех шкафов РЗА включает непосредственно шкаф (корпус, терминалы РЗА, защитная аппаратура, аппараты, предназначенные для ручного управления, сигнализации, зажимы или вводы подключения кабелей и т.д.), ключи от дверок шкафов, различные запасные части (указаны в паспорте) и приложенную эксплуатационную документацию. По желанию заказчика (указывается в опросном листе при оформлении заказа) к шкафу может прилагаться козырек.

Комплектация шкафа зависит от данных указанных в опросном листе или техническом задании заказчика. Конкретное описание работы встроенных устройств содержится в руководстве по эксплуатации.

Данные шкафы могут изготавливаться в двух вариантах. В зависимости от корпуса, шкаф предполагает одно- или двустороннее обслуживание.

Односторонние корпуса имеют только одну дверь, расположенную на передней стенке шкафа, на внутренней части которой размещается поворотная панель. Шкаф имеет глухую заднюю дверку.

Двусторонние шкафы имеют две двери – на передней и задней стенках. Для шкафов такого типа корпус снабжается монтажной панелью. Это существенно облегчает установку оборудования. Установленные в шкаф дверцы могут быть открыты на 110 градусов, что дополнительно облегчает работу с оборудованием. Шкаф также оборудуется фиксатором.

Преимущества шкафов СВЭЛ

Группа СВЭЛ изготавливает надежные шкафы релейной защиты ШЭ-СВЭЛ. Мы проводим весь комплекс работ по проектированию, изготовлению и наладке на местах установки. Гибкая внутренняя компоновка позволит подобрать подходящий шкаф для требуемого объекта. Большой набор зажимов и иного дополнительного оборудования, а также возможность использования одно- или двустороннего обслуживания шкафа позволяют облегчить удобство использования.

Все шкафы безопасны и долговечны. Каждый из них конструируется в строгом соответствии с 0ЭТ.606.001 ТУ и отвечает требованиям ТР ТС 004/2011 (таможенного союза). При условии регулярного проведения необходимого техобслуживания, а также эксплуатации в соответствии с руководством, срок службы шкафов составляет не менее 25 лет.

На наших предприятиях работают только опытные сотрудники и применяется современное оборудование. Для обеспечения высокого уровня нашей продукции мы проводим контроль качества на каждом этапе сборки и комплексные испытания конструкции.

Как купить шкафы релейной защиты

Цена шкафа РЗА зависит от его комплектации и характеристик.

Чтобы заказать шкаф релейной защиты, заполните и отправьте заявку на сайте. После этого с вами свяжется менеджер для уточнения деталей заказа. Заполнение опросного листа (вы можете скачать его на странице заявки) позволит быстрее обработать ваш заказ и приступить к его исполнению.

Также вы можете обратиться к нам по телефону или электронной почте, которые указаны в разделе «Контакты». Шкафы релейной защиты со стандартными параметрами поставляются со склада готовой продукции. ШЭ-СВЭЛ с индивидуальными характеристиками изготавливаются под заказ.

Срок поставки ШЭ-СВЭЛ зависит от комплектации и характеристик оборудования, необходимого количества устройств, типа клиента и региона поставки.
