Шкаф защиты трансформатора

Шкаф защиты двухобмоточного трансформатора предоставляет целый ряд защитных функций подключенному трансформатору. Подходит для использования с трансформатором с двумя обмотками, как правило, высокого и низкого напряжения, а также равного напряжения, в случае разделительных трансформаторов.

Такие шкафы применяются как самостоятельно, так и в составе комплекта шкафов защиты и/или управления. В отличие от щита защиты, шкаф не монтируется в нишу и имеет четыре металлических стенки.

• Максимальная токовая защита – релейная защита всей сети от короткого замыкания, повышающая силу тока при наличии неисправности.
• Газовая защита – позволяет предотвратить взрыв бака трансформаторного масла в случае повреждения токоведущих деталей и последующего перегрева.
• Токовая отсечка – максимальная токовая защита, используемая на отдельно выбранном участке цепи.
• Логическая защита шин – позволяет отключить участок линии, при возникновении внештатной ситуации, в частности, появления короткого замыкания.
• Защита обратной последовательности – применяется для защиты генератора от токов обратной последовательности, возникающих при наличии несимметричной нагрузки.
• Защита от обрыва фаз – защищает подключенные к сети устройства, например, электродвигатели, от обрыва одной из фаз в цепи.
• Защита минимального напряжения – предоставляет защиту подключенному оборудованию в случае кратковременных падений напряжения.
• Технологические защиты трансформатора – стандартный набор технологических защит, таких как контроль уровня масла в баке, температуры верхних слоев масла и обмоток трансформатора, контроль системы охлаждения и предоставление данных о ее исправности.

Функции автоматики шкафа:

• контроль давления элегаза;
• управление цепями напряжения;
• контроль синхронизма;
• контроль выключателя;
• автоматизированные повторное включение и ввод резервов;
• контроль состояния цепей выключателя и привода регулятора переключения напряжения

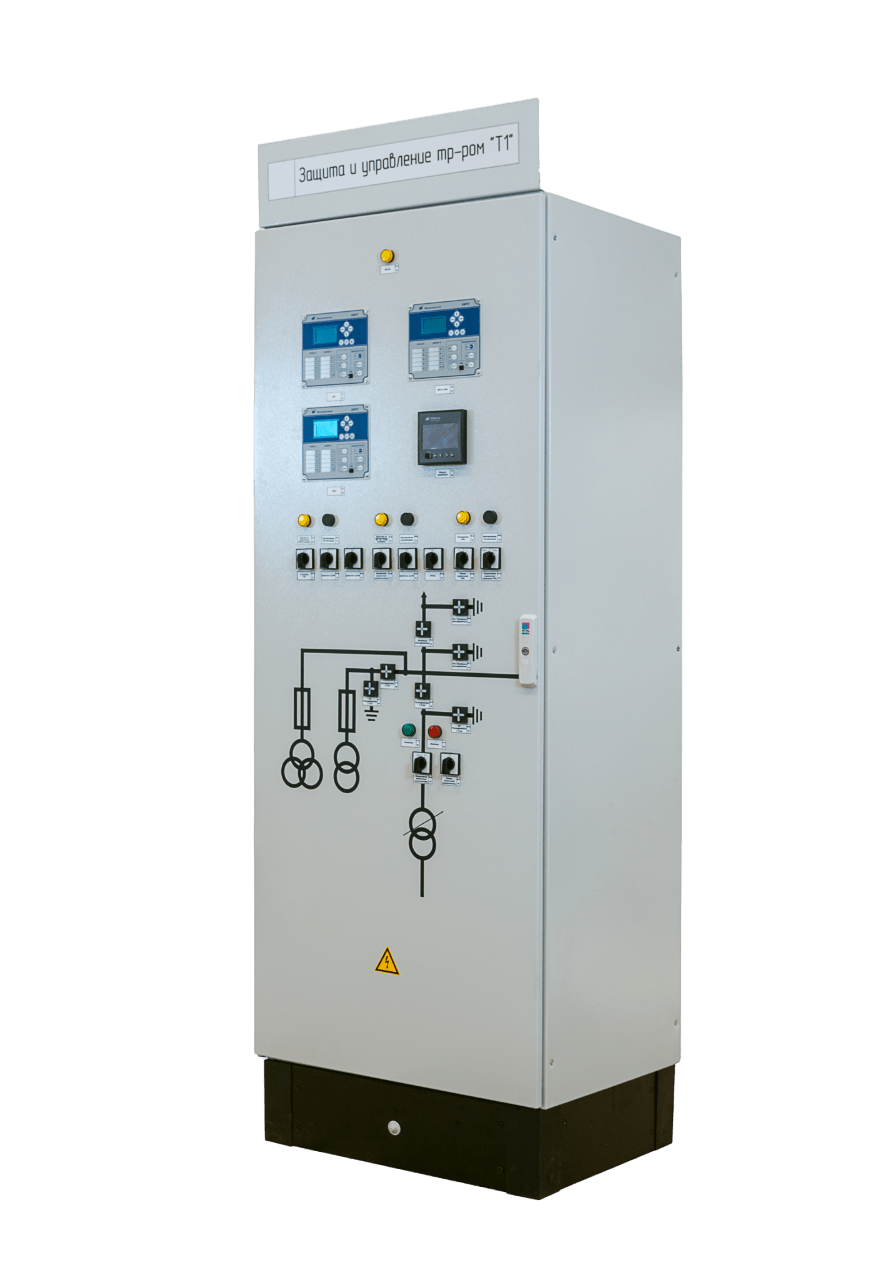

В стандартную комплектацию шкафа защиты двухобмоточного трансформатора входит корпус, выполненный из цельнометаллических листов. Конструкция может быть с одной или двумя дверями (одно- или двухсторонний шкаф). Двусторонний шкаф снабжен монтажной панелью и фиксатором. Сквозное расположение дверей обеспечивает лучший доступ к содержимому, облегчает работу с оборудованием. Лицевая дверца может изготавливаться глухой или со смотровым окном, что позволяет оценить состояние датчиков без необходимости открывать дверцу.

В шкафу располагается установленная аппаратура, расположены вводы присоединения кабелей. В набор также входят дополнительные принадлежности (лампы, индикаторы и т.п. – число запасных частей указано в паспорте), ключи для дверей (по штуке на шкаф). Прикладывается эксплуатационная документация.

Особенности конструкции указываются заказчиком при заполнении опросного листа или при консультации. Доступен ряд вариаций в исполнении, позволяющий подобрать исполнение под конкретные эксплуатационные нужды.

Корпус выполняется в стандартных габаритах 2000х800х600 мм и 2000х600х600 мм (ВхШхГ). Цоколь и козырек, в случае включения их в комплект, исполняются размерами 200 мм или 100 мм. Отклонения от приведенных стандартных размеров могут производиться при пожелании заказчика.

Ввод кабелей выполняется сверху или снизу. Напряжение оперативного питания составляет =220 В, ~220 В, =110 В. Заказчик должен указать номинальный ток вторичных обмоток ТТ со стороны высокого и низкого напряжения.

В состав щита управления могут быть включены:

• Ключ управления
• Сигнализация положения выключателя
• Переключатель режима управления
• Сигнализация положения разъединителя (заземляющего ножа)
• Многофункциональный измерительный прибор
• Цифровой вольтметр с переключателем выбора напряжения
• Управление РПН с указателем положения (резистивный датчик, сельсин-датчик, BCD)

В зависимости от интерфейса связи с автоматической системой управления АСУ в составе шкафа применяются различные кабели связи. Для типов MODBUS-RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005 пригодны кабели RS-485. Для MODBUS-TCP, ГОСТ Р МЭК 60870-5-104-2005 и МЭК 61850 (MMS, GOOSE) используются стандартный Ethernet 10/100 BASE-TX, а также оптоволоконный Ethernet 10/100 BASE-FX. Оптоволоконный кабель лучше всего применять, если есть необходимость в надежной передаче сигнала на большие расстояния (до 2 км).

В опросном листе также можно указать дополнительные требования к конструкции: степень защиты шкафа, напряжение и частота цепи освещения и розетки, и т.д.

• Цены производителя. СВЭЛ – завод-изготовитель, поэтому оборудование продается без наценки посредников. Все дополнительные элементы поставляются в комплекте.
• Долговечность и надежность. СВЭЛ гарантирует срок работы шкафов защиты двухобмоточного трансформатора не менее 25 лет при проведении необходимого техобслуживания.
• Высокое качество конструкции. При производстве продукции компании применяется только современное оборудование, проводится контроль качества на каждом производственном этапе и тщательно соблюдаются все производственные стандарты.
• Соблюдение сроков и индивидуальные заказы. Вся нашу продукция производится согласно индивидуальным требованиям заказчика. Согласованная продукция всегда выполняется и поставляется в указанные сроки.

Доставка оборудования производится во все регионы России и страны СНГ. Товар перевозится в фанерном ящике (VI-4 по ГОСТ 10198-91) или на поддоне в случае перевозок наземным или воздушным транспортом; в щитовом ящике (ГОСТ 10198-91, тип V-1) для перевозок морским путем.

Чтобы купить шкаф защиты двухобмоточного трансформатора СВЭЛ, оставьте заявку на нашем сайте. Заполнение опросного листа в заявке ускорит процесс согласования конструкции. Итоговая цена шкафа защиты будет зависеть от состава шкафа, количества оборудования и региона поставки. Вы также можете связаться с нами по телефонному номеру или электронной почте, указанным в разделе «Контакты».
