Описание
Описание

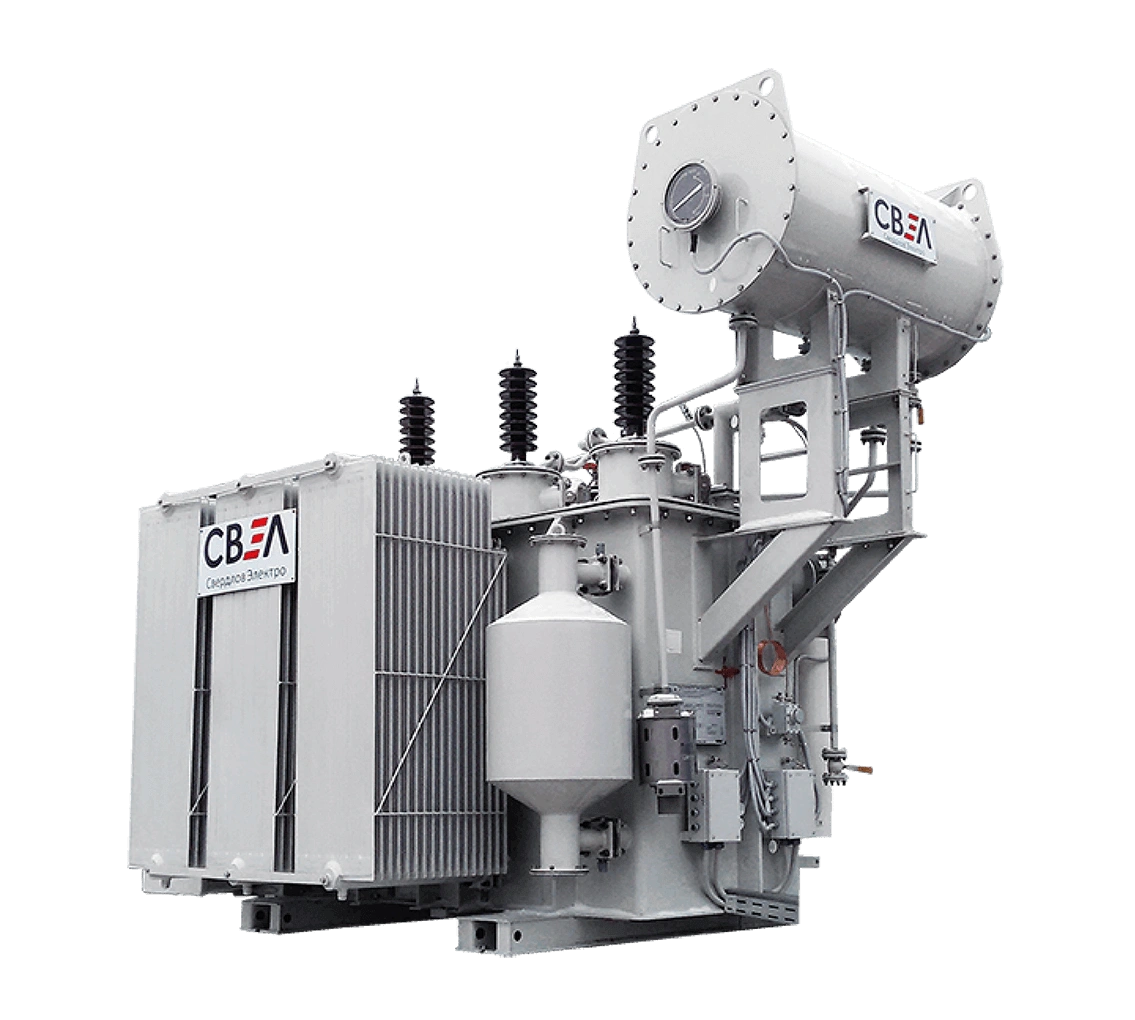

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы на класс напряжения 35 кВ:
- Трансформаторы силовые масляные трёхфазные общего назначения серии ТМ, ТД, ТМН, ТМНС, ТДНС, ТРДНС напряжением до 35 кВ включительно;
- Трансформаторные агрегаты регулировочные серии ТМНЛ, ТДНЛ на класс напряжения до 35 кВ включительно;
- Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;
- Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 35 кВ и любой мощности выпрямления.
Особенности производственного процесса
Особенности производственного процесса
- Автоматизированные линии с программным обеспечением для резки электротехнической стали (Германия);
- Автоматизированные намоточные станки горизонтальной и вертикальной намотки, при намотке обмоток используются автоматизированные формирователи переходов (Швейцария);
- Сушка активных частей производится в сушильных печах в парах керосина (Германия);
- Современная масло-станция для подготовки перед заливкой масла в баки трансформатора (Германия);
- Современная испытательная станция для проведения всех типовых (кроме испытаний на стойкость при коротком замыкании), приемо-сдаточных и пооперационных испытаний (Швейцария);
- Инженерно—технический состав включает в себя специалистов, имеющих богатый опыт в области трансформаторостроения, в частности: по электромагнитным расчетам, конструированию, технологиям изготовления, производству и испытаниям трансформаторов.
Особенности конструкции
Особенности конструкции
Магнитопровод
- Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
- Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap»;
- Использование полуавтоматического наложения бандажей при сборке магнитопровода, что обеспечивает низкий уровень шума в процессе эксплуатации.
Обмотки
- Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации, а также обеспечивает повышенную механическую прочноость;
- Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках;
- Исключена необходимость подпрессовки обмоток и гарантирована надежная эксплуатация трансформатора на протяжении всего срока эксплуатации без проведения капитального ремонта.
Активная часть
- Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза;
- Применение сольвента при процедуре сушки активной части обеспечивает более качественное удаления влаги из обмоток трансформатора.
Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.
Технические данные
Технические данные
| № | Серия, тип | Назначение | Уровень потерь | Схема и группа | ВН | СН | НН | Масса масла | Масса общая |
| Трансформаторы двухобмоточные на класс 35 кВ с РПН ± 4 х 2,5 % | |||||||||
| 1 | ТМН-4000/35 У(ХЛ) 1 | Эл/снаб потреб. | ГОСТ 11920-85 | Yн/Д-11 | 35,0; 36,75 | --- | 6,3; 6,6; 10,5; 11 | 4,1 | 14,1 |
| 2 | ТМН-6300/35 У(ХЛ) 1 | 5,0 | 18,8 | ||||||
| Трансформаторы двухобмоточные для собственных нужд на класс 35 кВ с РПН ± 8 х 1,5 % | |||||||||
| 3 | ТДНС-10000/35 У(ХЛ) 1 | Эл/снаб потреб. | ГОСТ 11920-85 | Yн/Д-11, Yн/Y-0 | 10,5; 13,8; 15,75; 36,75 | --- | 6,3; 10,5 | 6,8 | 25,0 |
| 15,75; 36,75 | 6,3; 10,5 | ||||||||
| 4 | ТДНС-16000/20 У(ХЛ) 1 | 15,75 | 6,3;10,5 | 9,2 | 32,7 | ||||
| 10,5; 15,75 | 6,3 | ||||||||
| 5 | ТДНС-16000/35 У(ХЛ) 1 | 36,75 | 6,3; 10,5; 20,0 | 7,9 | 31,3 | ||||
| Трансформаторы двухобмоточные с расщепленными обмотками для собственных нужд на класс 35 кВ с РПН ± 8 х 1,5 % | |||||||||
| 6 | ТРДНС-25000/15 У(ХЛ) 1 | Эл/снаб потреб. | ГОСТ 11920-85 | Д/Д—Д-0-0 | 10,5; 15,75 | --- | 6,3-6,3 | 11,0 | 42,9 |
| 7 | ТРДНС-25000/35 У(ХЛ) 1 | 15,75; 20,0 | 6,3-6,3; 6,3-10,5; 10,5-10,5; 11,0-11,0 | 10,9 | 42,1 | ||||
| Д/Д—Д-0-0; Yн/Д—Д-11-11 | 36,75 | ||||||||
| 8 | ТРДНС-32000/35 У(ХЛ) 1 | Д/Д—Д-0-0 | 15,75; 18,0; 20,0; 24,0 | 6,3-6,3; 6,3-10,5; 10,5-10,5 | 13,2 | 51,5 | |||
| Д/Д—Д-0-0; Yн/Д—Д-11-11 | 36,75 | ||||||||
| 9 | ТРДНС-40000/35 У(ХЛ) 1 | Д/Д—Д-0-0 | 15,75; 18,0; 20,0; 24,0 | 6,3-6,3; 6,3-10,5; 10,5-10,5 | 14,5 | 58,7 | |||
| Д/Д—Д-0-0; Yн/Д—Д-11-11 | 36,75 | ||||||||
| 10 | ТРДНС-63000/35 У(ХЛ) 1 | Д/Д—Д-0-0 | 20,0; 24,0 | 6,3-6,3; 6,3-10,5; 10,5-10,5 | 20,8 | 84,0 | |||
| Д/Д—Д-0-0; Yн/Д—Д-11-11 | 36,75 | ||||||||
Сервис
Сервис
Сервисно-монтажная служба организовывает и производит:
- Шеф-монтажные работы (техническое руководство, контроль монтажа на объектах заказчика);
- Строительно-монтажные работы;
- Пуско-наладочные работы;
- Ремонтные работы;
- Сервисное обслуживание (испытания, диагностика, мониторинг);
- Обучение персонала заказчика.
Группа СВЭЛ обеспечивает консультативно-техническую поддержку заказчика в ходе выполнения работ и в процессе эксплуатации оборудования.
