Преобразовательные трансформаторы

Преобразовательная техника используется для выпрямления переменного тока в постоянный, инвертирования постоянного тока в переменный, преобразования частоты, числа фаз, а также напряжения постоянного тока одного значения в напряжения другого значения.

Преобразовательные трансформаторы

Описание

Описание

Особенно широкое применение получило выпрямление переменного тока в связи с тем, что значительная часть вырабатываемой электроэнергии потребляется в электроустановках постоянного тока. Данные электроустановки получили широкое распространение в чёрной и цветной металлургии (прокатное производство), городском транспорте, железнодорожном транспорте, буровых установках и т.д.

Трансформаторы, используемые в преобразовательных установках, служат для изменения значений сети и его согласования с входным напряжением преобразователя. С помощью трансформатора сеть постоянного тока изолируют от сети переменного тока, увеличивают число фаз вентильных обмоток для уменьшения пульсаций выпрямленного тока, улучшают форму сетевого тока.

СВЭЛ производит все виды преобразовательных трансформаторов:

СВЭЛ производит все виды преобразовательных трансформаторов:
  1. Трансформаторы для систем возбуждения турбо- и гидрогенераторов;
  2. Трансформаторы для питания электроприводов буровых установок;
  3. Трансформаторы для питания полупроводниковых преобразователей тяговых подстанций городского электрического транспорта (трамвай, троллейбус, метро);
  4. Трансформаторы для работы в выпрямительных агрегатах, в электроустановках, входящих в систему тягового электроснабжения железных дорог;
  5. Трансформаторы для питания электроприводов постоянного тока;
  6. Трансформаторы для питания электроприводов переменного тока.

Каждый преобразовательный трансформатор представляет собой уникальную конструкторскую разработку, т.к. он производится под конкретного заказчика, с учетом предоставляемого графика перегрузок, состава гармоник и параметров преобразователя.

«СВЭЛ-РосЭнергоТранс» разрабатывает и производит трансформаторы, максимально соответствующие требованиям заказчика. Все трансформаторы изготавливаются в соответствии с требованиями ГОСТ 16772-77.

Конструкция

Конструкция

МАГНИТОПРОВОД

  • Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
  • Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap».

ОБМОТКИ

  • Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации;
  • Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках.

АКТИВНАЯ ЧАСТЬ

  • Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза.

СИСТЕМА КОНТРОЛЬНОЙ СБОРКИ ДЕМОНТИРОВАННЫХ УЗЛОВ МЕТАЛЛОКОНСТРУКЦИЙ С МАРКИРОВКОЙ ДЕТАЛЕЙ

  • Исключаются конструкторские ошибки;
  • Облегчается монтаж трансформаторов.

Технические данные

Технические данные

Технические параметры можно посмотреть в таблице

Область применения
Выпрямленное напряжение, В
Выпрямленный ток, А
Типовая мощность трансформатора, кВА
Напряжение сети, кВ
Электрифицированный
железнодорожный
транспорт
3300; 3700
1250;1600; 3200
630-2000
6; 10; 35
Электрофицированный городской транспорт
600; 825
800; 1250; 1600; 2000; 2500
630-4000
6; 10
Электрифицированный промышленный
и внутрицеховой транспорт
230; 600; 1650
500; 1000; 1600; 2000; 2500; 3200; 4000
400-6300
6; 10; 35
Гальванические установки, электрохимическая обработка металлов
12; 24; (36)
100; 320; 400; 630; 1000; 1600; 3200; 6300
25-4000
0,38; 6; 10; 35
Электропривод постоянного тока
115; 230; (345); 460; 660; 825; 1050
25; 50; 100; 200; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 4000; 5000; 6300; 8000
25-12500
0,38; 6; 10; 35
Электропривод переменного тока: Преобразователи частоты со звеном постоянного тока на базе высоковольтных секций
4000; 8000
500; 800; 1000; 1250; 1600; 2000
5000-12500
6; 10; 35
Электропривод переменного тока: Преобразователи частоты с непосредственной связью
75; 115; 160; 230; 460; 605; 1200
1300; 2000; 3200; 4000
400-2500
6; 10
Статическое возбуждение синхронных машин
220-1730
20-6300
25-6300
0,38; 3; 6; 10; 13,8; 15,75; 20; 24; (35)
Область применения преобразовательных трансформаторов
Область применения Выпрямленн
ое
напряжение,
В
Выпрямленный ток, А
Типовая мощность трансформатор
а, кВА
Напряжен
ие сети, кВ
Электрофицированный железнодорожный транспорт 3300; 3700 1250;1600; 3200 630-2000 6; 10; 35
Электрофицированный городской транспорт 600; 825 800; 1250; 1600; 2000;
2500
630-4000 6; 10
Электрофицированный промышленный и внутрицеховой транспорт 230; 600;
1650
500; 1000; 1600; 2000;
2500; 3200; 4000
400-6300 6; 10; 35
Гальванические установки, электрохимическая обработка металлов 12; 24; (36) 100; 320; 400; 630; 1000;
1600; 3200;6300
25-4000 0,38; 6; 10;
35
Электропривод постоянного тока 115; 230;
(345); 460;
660; 825;
1050
25; 50; 100; 200; 320; 400; 500; 630; 800; 1000; 1250;
1600; 2000; 2500; 4000;
5000; 6300; 8000
25-12500 0,38; 6; 10;
35
Электропривод переменного тока: Преобразователи частоты со звеном постоянного тока на базе высоковольтных секций 4000; 8000 500; 800; 1000; 1250; 1600;
2000
5000-12500 6; 10; 35
Электропривод переменного тока: Преобразователи частоты с непосредственной связью 75; 115; 160;
230; 460;
605; 1200
1300; 2000; 3200; 4000 400-2500 6; 10
Статическое возбуждение синхронных машин 220-1730 20-6300 25-6300 0,38; 3; 6; 10; 13,8;
15,75; 20;
24; (35)
1 100 Продолжительный режим - -
2 100 Продолжительный режим - Цикличность устанавливается в стандартах и ТУ на трансформаторы и реакторы конкретных групп и типов
150 1 мин
3 100 Продолжительный режим - Перегрузки имеют циклический характер; в течение цикла (перегрузка и пауза) среднее квадратическое значение тока не должно превышать номинальное значение за время усреднения не более 10 мин.
150 2 мин
175 1 мин
200 15 с
250 10 с
4 100 Продолжительный режим - -
125 2 ч 2 раза в сутки Среднее квадратическое значение тока за любые 8 ч суток не должно превышать номинальный ток
225 10 с 75 с в течении 2 ч (2 раза в сутки) Среднее квадратическое значение тока за время 75 с не должно превышать 125 % номинального тока
350 5 с
5 100 Продолжительный режим - -
125 2 раза в сутки Среднее квадратическое значение тока за любые 8 ч суток не должно превышать номинальный ток
150 5 мин 1 раз в 30 мин Среднее квадратическое значение тока за любые 30 мин. не должно превышать номинальный ток, а если в течение этих 30 мин. происходит 100-процентная перегрузка, то время усреднения должно быть 5 мин.
200 1 мин
6 100 Продолжительный - -
125 15 мин 1 раз в 30 мин Среднее квадратическое значение тока за любые 30 мин. не должно превышать номинальный ток
150 5 мин
175 2 мин
200 1 мин
7 100 Продолжительный режим 1 или 2 раза в сутки Режим работы с форсированным возбуждением
200 50 с
8 100 Продолжительный режим Цикличность в режимах нагрузки 8-11 устанавливается в стандартах или ТУ на
трансформаторы и реакторы конкретных групп и типов
150 2 мин
200 10 с
9 100 Продолжительный режим - Цикличность в режимах нагрузки 8-11 устанавливается в стандартах или технических условиях на трансформаторы и реакторы конкретных групп и типов
125 2 ч
200 10 с
10 100 Продолжительный режим -
150 2 ч
200 1 мин
11 100 Продолжительный режим -
150 2 ч
300 1 мин

Сервис

Сервис

Сервисно-монтажная служба организовывает и производит:

  • Шефмонтаж (техническое руководство и надзор по монтажу);
  • Сервисное обслуживание установленных трансформаторов;
  • Рекомендации по установке;
  • Гарантийное обслуживание, в том числе, гарантийный ремонт;
  • Страхование доставки оборудования.

Сертификаты

Сертификаты

Декларация о соответствии

Декларация о соответствии

Декларация о соответствии

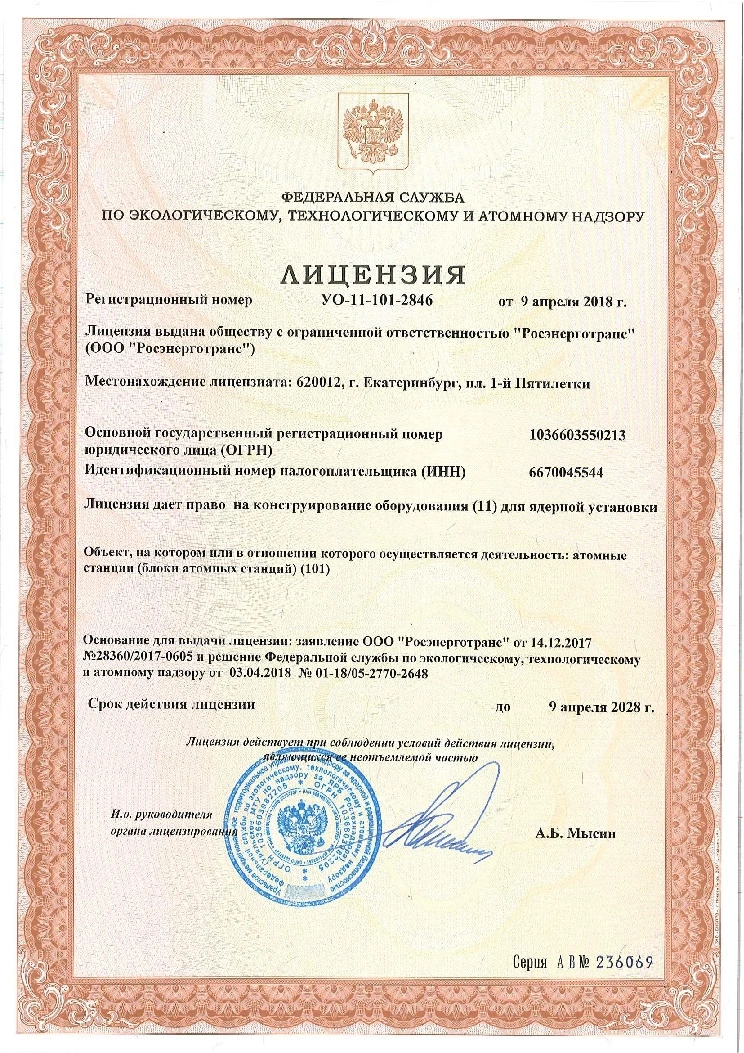

Лицензия Росатом

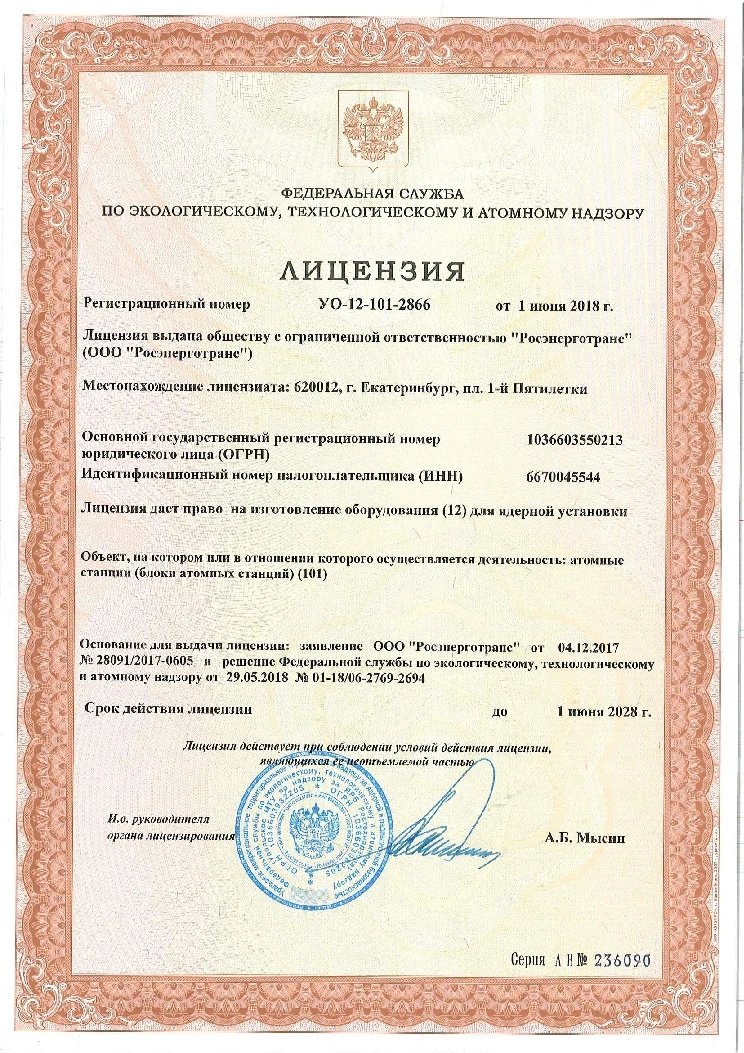

Лицензия Росатом
