Сухие силовые трансформаторы для установки в ячейки ТСК 25-63 кВА

Сухие силовые трансформаторы для установки в ячейки ТСК 25-63 кВА

Описание

Описание

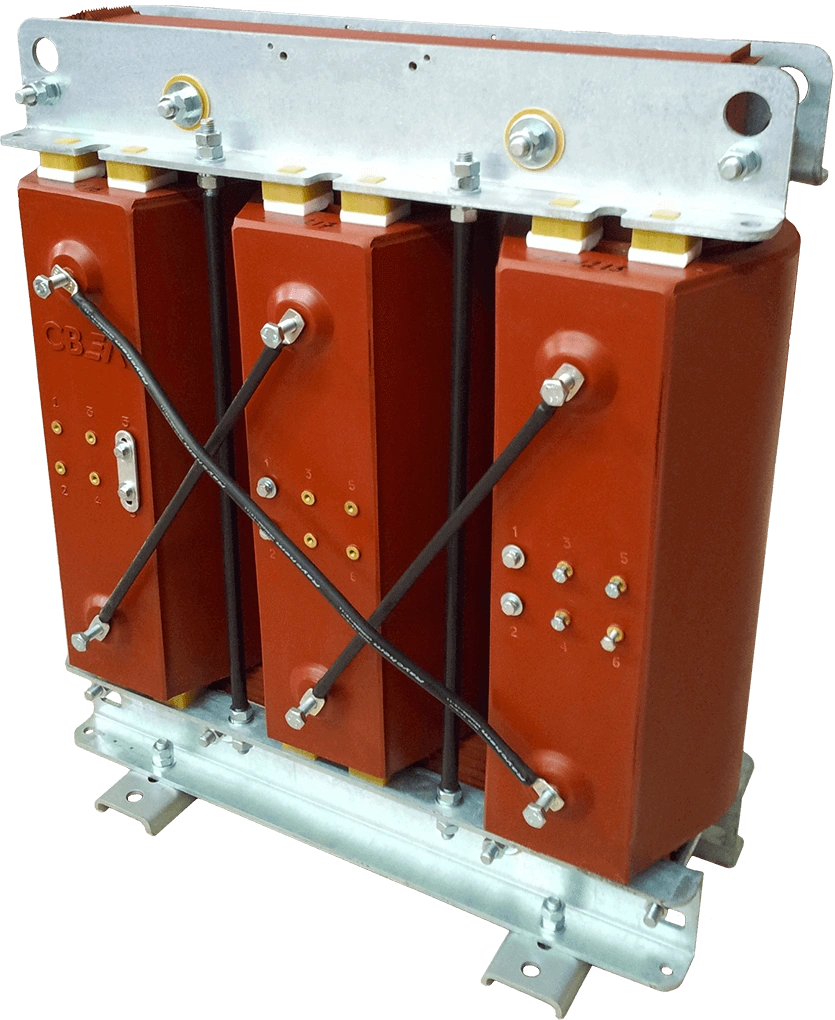

Трансформаторы ТСК используются для питания шкафов КРУ классом напряжения 6 и 10 кВ. Спроектированы в исполнении с литой изоляцией обмоток и выдерживают пиковую мощность нагрузки в 145 кВА при броске тока.

Компактные размеры позволяют встроить трансформаторы ТСК-СВЭЛ в большинство типов производимых ячеек и используются, в том числе, при комплектации КРУ-СВЭЛ.

Параметры Значение
Мощность, кВА 25; 40; 63
Напряжение ВН, кВ 6; 6,3; 10; 10,5
Регулирование напряжения (ВН) ПБВ± 2x2,5%
Напряжение НН, кВ 0,4
Частота, Гц 50; 60
Класс нагревостойкости F
Степень защиты IP00
Параметры Значение
Мощность, кВА 25; 40; 63
Напряжение ВН, кВ 6; 6,3; 10; 10,5
Регулирование напряжения (ВН) ПБВ± 2x2,5%
Напряжение НН, кВ 0,4
Частота, Гц 50; 60
Класс нагревостойкости F
Степень защиты IP00

Конструкция

Конструкция

Магнитопровод

  • Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
  • Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap».

Обмотки

  • Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации;
  • Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках.

Активная часть

  • Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза.

Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.

Технические данные

Технические данные

Сервис

Сервис

Сервисно-монтажная служба организовывает и производит:

  1. Шефмонтаж (техническое руководство и надзор по монтажу);
  2. Сервисное обслуживание установленных трансформаторов;
  3. Рекомендации по установке;
  4. Гарантийное обслуживание, в том числе, гарантийный ремонт;
  5. Страхование доставки оборудования.
