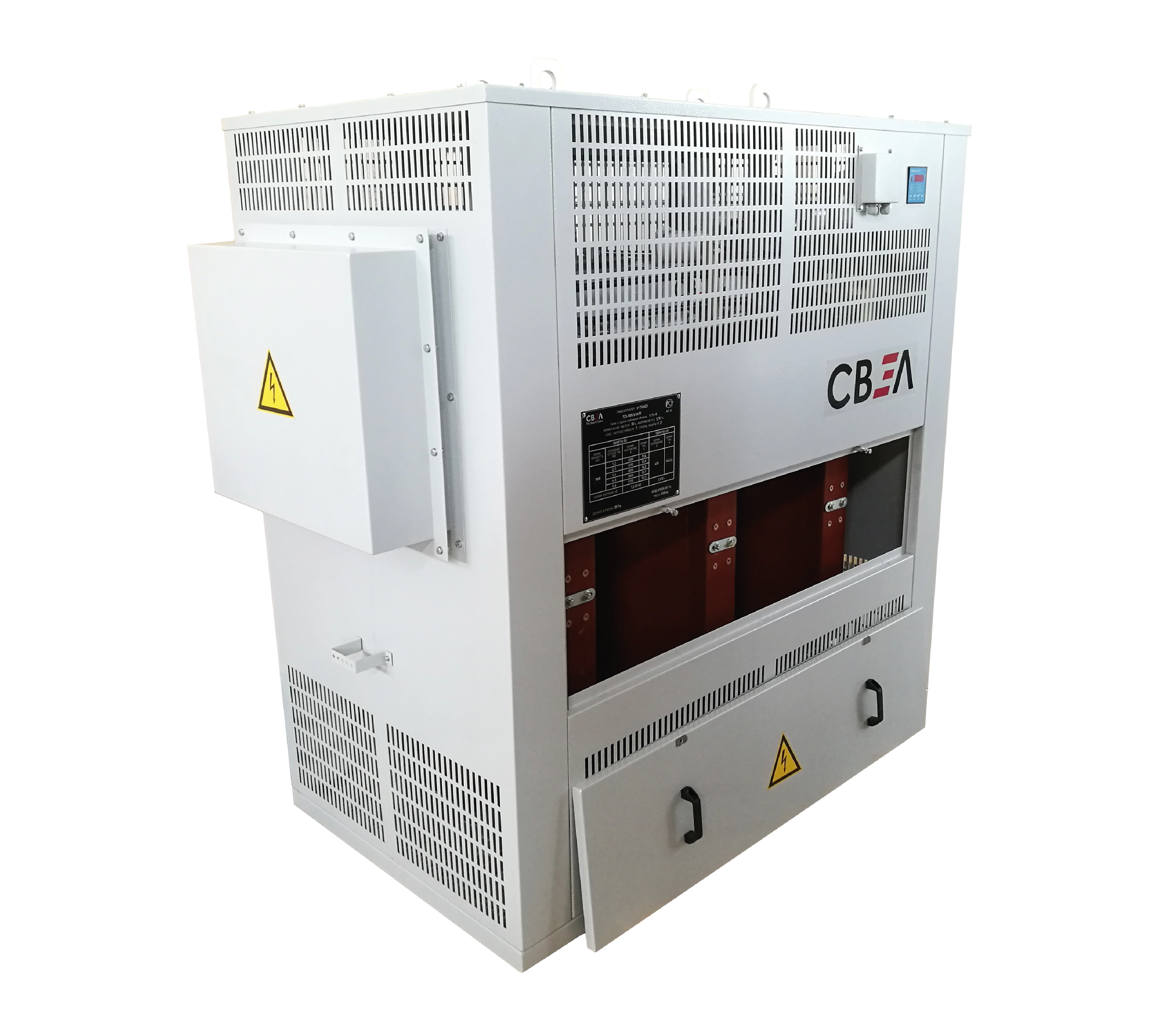

Сухие силовые трансформаторы для собственных нужд электростанций и других объектов. Купить по ценам производителя. Группа СВЭЛ

Описание

Трансформаторы для собственных нужд электростанций могут быть изготовлены на первичное напряжение от 6 до 35 кВ. Дополнительная особенность, которая учитывается при проектировании трансформаторов собственных нужд - повышенная стойкость к токам короткого замыкания.

Конструкция

Магнитопровод

Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap».

Обмотки

Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации;
Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках.

Активная часть

Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза.

Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.

Технические данные

Технические параметры представлены в таблице:

Параметры	Значение
Типовая мощность, кВА	16 - 25 000
Номинальное высшее напряжение (обмотка ВН), кВ	3,15; 6; 6,3; 10; 10,5; 13,8; 15,75; 20; 35
Регулирование высокого напряжения (вид переключения, диапазон и число ступеней регулирования)	ПБВ± 2 х 2,5%; РПН ± 4 х 2,5%
Номинальное низшее напряжение (обмотка НН), кВ	0,23; 0,4; 0,69; 6; 6,3; 10; 10,5
Частота, Гц	50; 60
Схема и группа соединения обмоток	D/Ун - 11; У/Ун - 0
Класс нагревостойкости (по ГОСТ Р 52719-2007)	F
Климатическое исполнение (по ГОСТ 15150-69)	любое
Степень защиты (по ГОСТ 14254-96)	IР00 - IР54
Сейсмичность района установки по шкале МSК-64	до 9 баллов
Гарантийный срок эксплуатации	3 года и более
Срок службы	30 лет и более

Сервис

Сервисно-монтажная служба организовывает и производит:

Шефмонтаж (техническое руководство и надзор по монтажу);
Сервисное обслуживание установленных трансформаторов;
Рекомендации по установке;
Гарантийное обслуживание, в том числе, гарантийный ремонт;
Страхование доставки оборудования.
